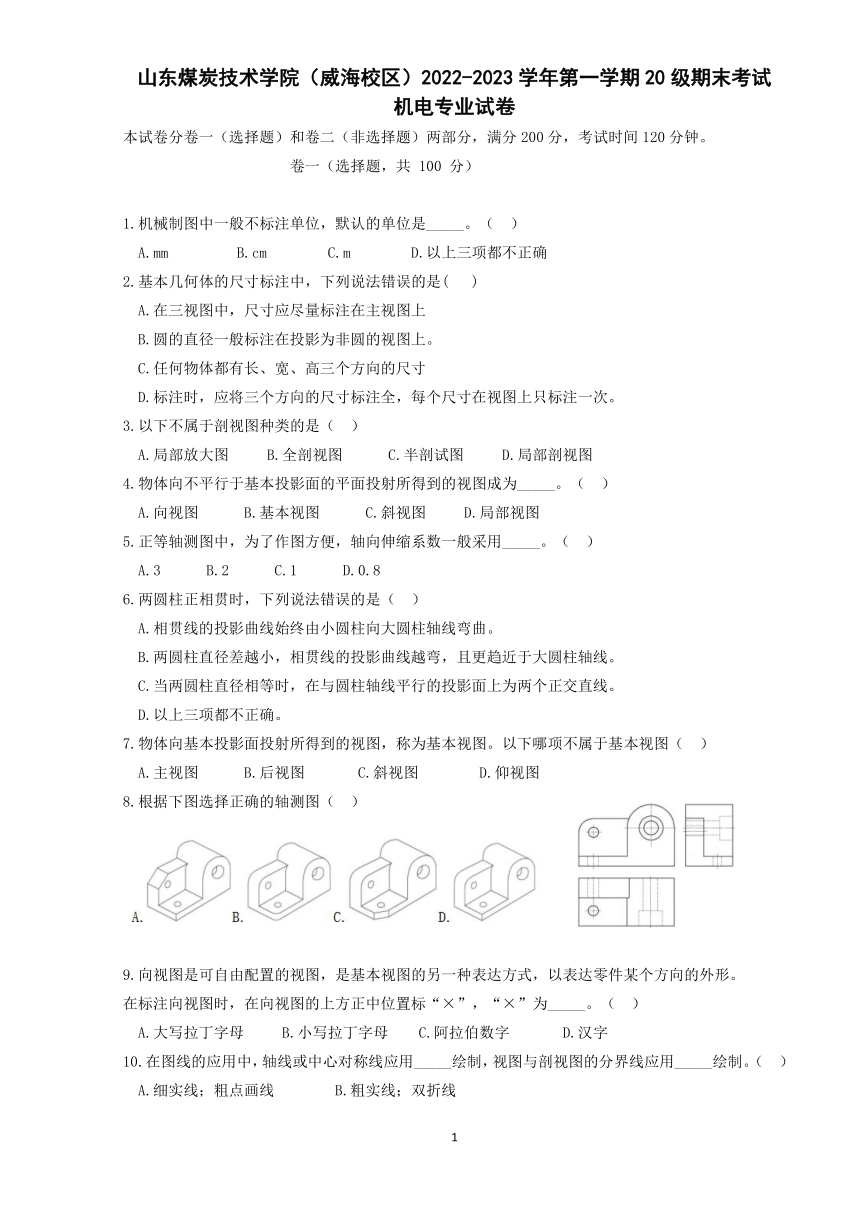

山东煤炭技术学院（威海校区）2022-2023 学年第一学期 20 级期末考试
机电专业试卷
本试卷分卷一（选择题）和卷二（非选择题）两部分，满分 200 分，考试时间 120 分钟。
卷一（选择题，共 100 分）
1.机械制图中一般不标注单位，默认的单位是_____。（ ）
A.mm B.cm C.m D.以上三项都不正确
2.基本几何体的尺寸标注中，下列说法错误的是( )
A.在三视图中，尺寸应尽量标注在主视图上
B.圆的直径一般标注在投影为非圆的视图上。
C.任何物体都有长、宽、高三个方向的尺寸
D.标注时，应将三个方向的尺寸标注全，每个尺寸在视图上只标注一次。
3.以下不属于剖视图种类的是（ ）
A.局部放大图 B.全剖视图 C.半剖试图 D.局部剖视图
4.物体向不平行于基本投影面的平面投射所得到的视图成为_____。（ ）
A.向视图 B.基本视图 C.斜视图 D.局部视图
5.正等轴测图中，为了作图方便，轴向伸缩系数一般采用_____。（ ）
A.3 B.2 C.1 D.0.8
6.两圆柱正相贯时，下列说法错误的是（ ）
A.相贯线的投影曲线始终由小圆柱向大圆柱轴线弯曲。
B.两圆柱直径差越小，相贯线的投影曲线越弯，且更趋近于大圆柱轴线。
C.当两圆柱直径相等时，在与圆柱轴线平行的投影面上为两个正交直线。
D.以上三项都不正确。
7.物体向基本投影面投射所得到的视图，称为基本视图。以下哪项不属于基本视图（ ）
A.主视图 B.后视图 C.斜视图 D.仰视图
8.根据下图选择正确的轴测图（ ）
9.向视图是可自由配置的视图，是基本视图的另一种表达方式，以表达零件某个方向的外形。
在标注向视图时，在向视图的上方正中位置标“×”，“×”为_____。（ ）
A.大写拉丁字母 B.小写拉丁字母 C.阿拉伯数字 D.汉字
10.在图线的应用中，轴线或中心对称线应用_____绘制，视图与剖视图的分界线应用_____绘制。（ ）
A.细实线；粗点画线 B.粗实线；双折线
1

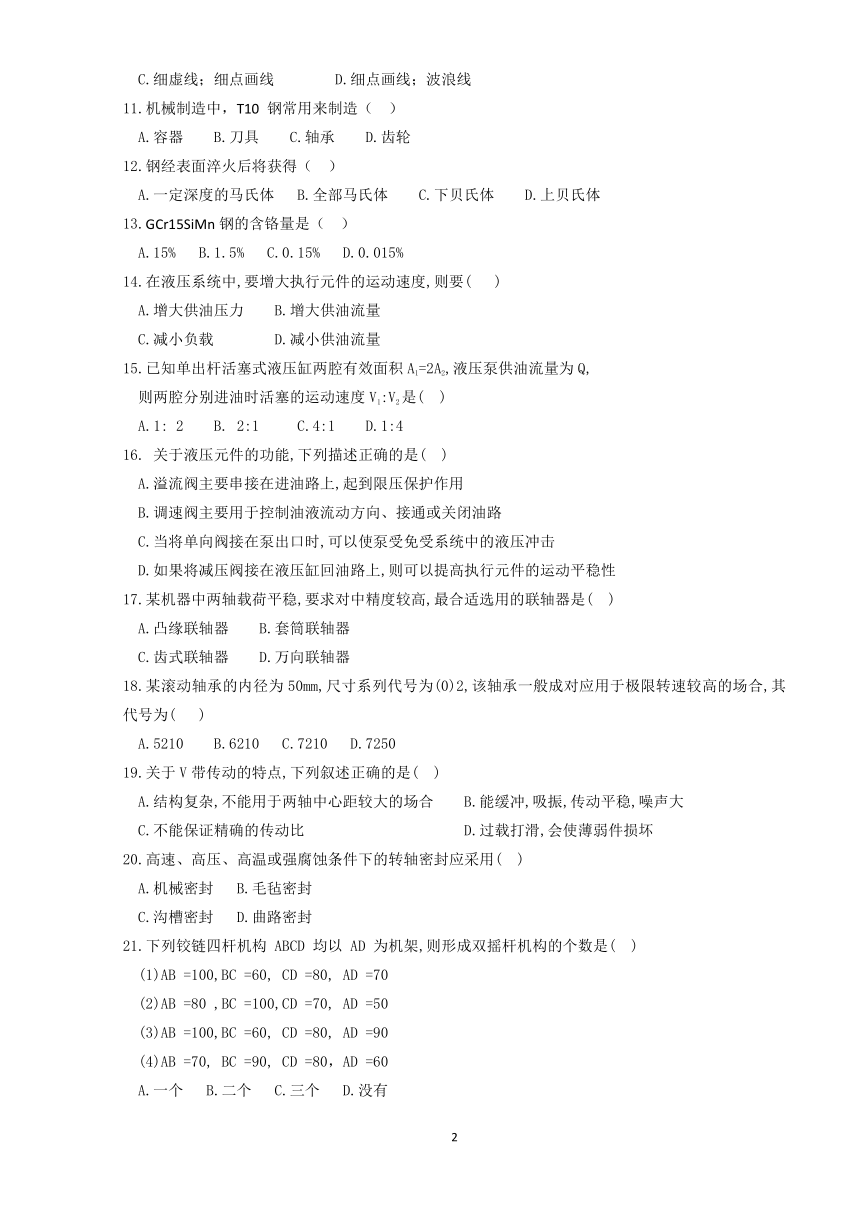

C.细虚线；细点画线 D.细点画线；波浪线
11.机械制造中，T10 钢常用来制造（ ）
A.容器 B.刀具 C.轴承 D.齿轮
12.钢经表面淬火后将获得（ ）
A.一定深度的马氏体 B.全部马氏体 C.下贝氏体 D.上贝氏体
13.GCr15SiMn 钢的含铬量是（ ）
A.15% B.1.5% C.0.15% D.0.015%
14.在液压系统中,要增大执行元件的运动速度,则要( )
A.增大供油压力 B.增大供油流量
C.减小负载 D.减小供油流量
15.已知单出杆活塞式液压缸两腔有效面积 A1=2A2,液压泵供油流量为 Q,
则两腔分别进油时活塞的运动速度 V1:V2是( )
A.1: 2 B. 2:1 C.4:1 D.1:4
16. 关于液压元件的功能,下列描述正确的是( )
A.溢流阀主要串接在进油路上,起到限压保护作用
B.调速阀主要用于控制油液流动方向、接通或关闭油路
C.当将单向阀接在泵出口时,可以使泵受免受系统中的液压冲击
D.如果将减压阀接在液压缸回油路上,则可以提高执行元件的运动平稳性
17.某机器中两轴载荷平稳,要求对中精度较高,最合适选用的联轴器是( )
A.凸缘联轴器 B.套筒联轴器
C.齿式联轴器 D.万向联轴器
18.某滚动轴承的内径为 50mm,尺寸系列代号为(0)2,该轴承一般成对应用于极限转速较高的场合,其
代号为( )
A.5210 B.6210 C.7210 D.7250
19.关于 V 带传动的特点,下列叙述正确的是( )
A.结构复杂,不能用于两轴中心距较大的场合 B.能缓冲,吸振,传动平稳,噪声大
C.不能保证精确的传动比 D.过载打滑,会使薄弱件损坏
20.高速、高压、高温或强腐蚀条件下的转轴密封应采用( )
A.机械密封 B.毛毡密封
C.沟槽密封 D.曲路密封
21.下列铰链四杆机构 ABCD 均以 AD 为机架,则形成双摇杆机构的个数是( )
(1)AB =100,BC =60, CD =80, AD =70
(2)AB =80 ,BC =100,CD =70, AD =50
(3)AB =100,BC =60, CD =80, AD =90
(4)AB =70, BC =90, CD =80，AD =60
A.一个 B.二个 C.三个 D.没有
2

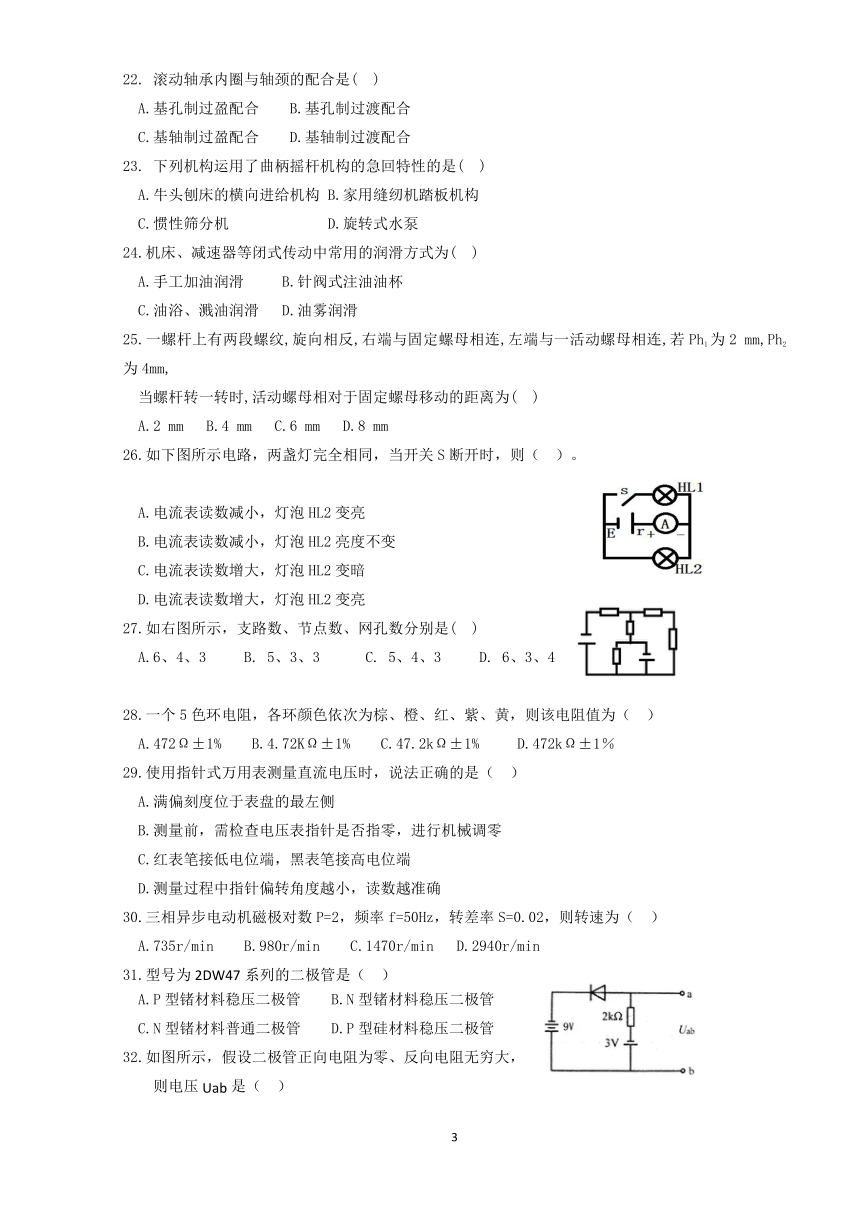

22. 滚动轴承内圈与轴颈的配合是( )
A.基孔制过盈配合 B.基孔制过渡配合
C.基轴制过盈配合 D.基轴制过渡配合
23. 下列机构运用了曲柄摇杆机构的急回特性的是( )
A.牛头刨床的横向进给机构 B.家用缝纫机踏板机构
C.惯性筛分机 D.旋转式水泵
24.机床、减速器等闭式传动中常用的润滑方式为( )
A.手工加油润滑 B.针阀式注油油杯
C.油浴、溅油润滑 D.油雾润滑
25.一螺杆上有两段螺纹,旋向相反,右端与固定螺母相连,左端与一活动螺母相连,若 Ph1为 2 mm,Ph2
为 4mm,
当螺杆转一转时,活动螺母相对于固定螺母移动的距离为( )
A.2 mm B.4 mm C.6 mm D.8 mm
26.如下图所示电路，两盏灯完全相同，当开关 S 断开时，则（ ）。
A.电流表读数减小，灯泡 HL2 变亮
B.电流表读数减小，灯泡 HL2 亮度不变
C.电流表读数增大，灯泡 HL2 变暗
D.电流表读数增大，灯泡 HL2 变亮
27.如右图所示，支路数、节点数、网孔数分别是( )
A.6、4、3 B. 5、3、3 C. 5、4、3 D. 6、3、4
28.一个 5 色环电阻，各环颜色依次为棕、橙、红、紫、黄，则该电阻值为（ ）
A.472Ω±1% B.4.72KΩ±1% C.47.2kΩ±1% D.472kΩ±1％
29.使用指针式万用表测量直流电压时，说法正确的是（ ）
A.满偏刻度位于表盘的最左侧
B.测量前，需检查电压表指针是否指零，进行机械调零
C.红表笔接低电位端，黑表笔接高电位端
D.测量过程中指针偏转角度越小，读数越准确
30.三相异步电动机磁极对数 P=2，频率 f=50Hz，转差率 S=0.02，则转速为（ ）
A.735r/min B.980r/min C.1470r/min D.2940r/min
31.型号为 2DW47 系列的二极管是（ ）
A.P 型锗材料稳压二极管 B.N 型锗材料稳压二极管
C.N 型锗材料普通二极管 D.P 型硅材料稳压二极管
32.如图所示，假设二极管正向电阻为零、反向电阻无穷大，
则电压 Uab 是（ ）
3

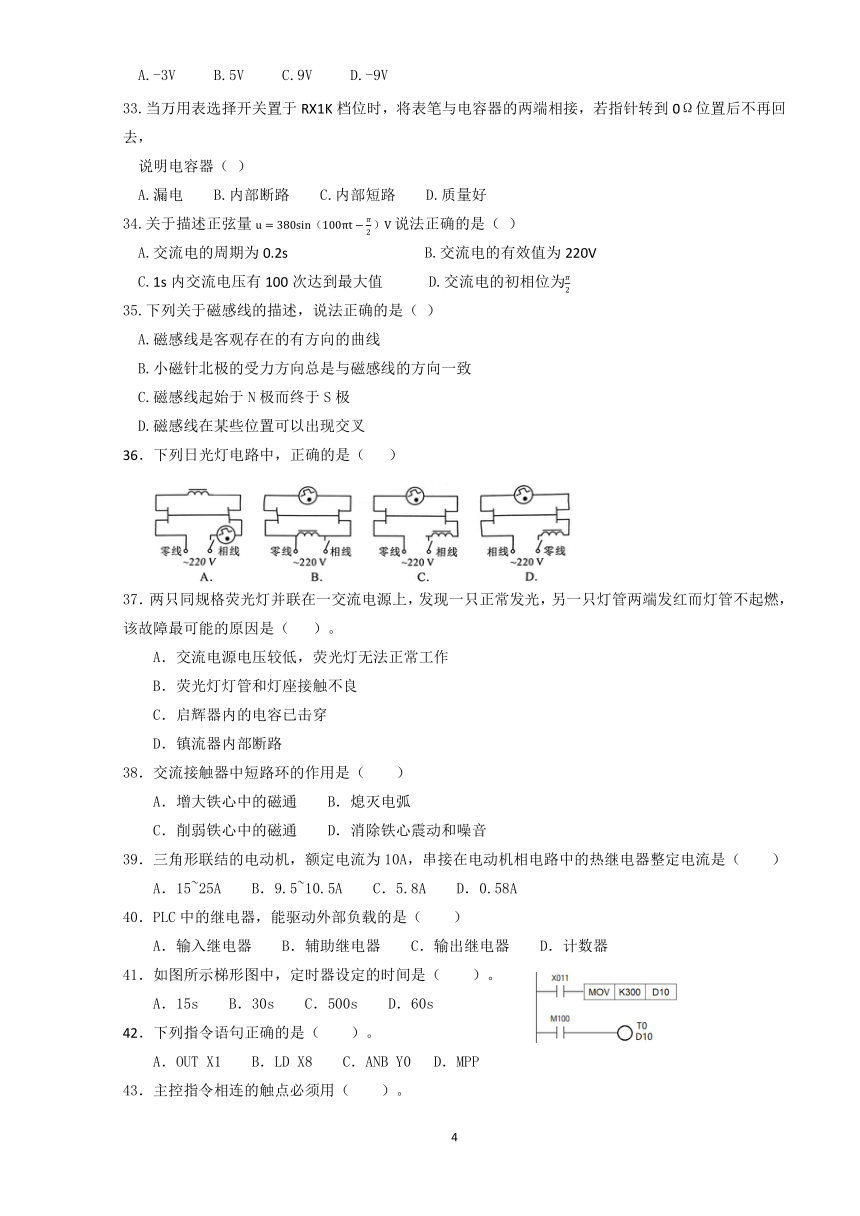

A.-3V B.5V C.9V D.-9V
33.当万用表选择开关置于 RX1K 档位时，将表笔与电容器的两端相接，若指针转到 0Ω位置后不再回
去，
说明电容器（ ）
A.漏电 B.内部断路 C.内部短路 D.质量好
34.关于描述正弦量 u = 380sin（100πt ）V说法正确的是（ ）
2
A.交流电的周期为 0.2s B.交流电的有效值为 220V
C.1s 内交流电压有 100 次达到最大值 D.交流电的初相位为
2
35.下列关于磁感线的描述，说法正确的是（ ）
A.磁感线是客观存在的有方向的曲线
B.小磁针北极的受力方向总是与磁感线的方向一致
C.磁感线起始于 N 极而终于 S 极
D.磁感线在某些位置可以出现交叉
36．下列日光灯电路中，正确的是（ ）
37．两只同规格荧光灯并联在一交流电源上，发现一只正常发光，另一只灯管两端发红而灯管不起燃，
该故障最可能的原因是（ ）。
A．交流电源电压较低，荧光灯无法正常工作
B．荧光灯灯管和灯座接触不良
C．启辉器内的电容已击穿
D．镇流器内部断路
38．交流接触器中短路环的作用是（ ）
A．增大铁心中的磁通 B．熄灭电弧
C．削弱铁心中的磁通 D．消除铁心震动和噪音
39．三角形联结的电动机，额定电流为 10A，串接在电动机相电路中的热继电器整定电流是（ ）
A．15~25A B．9.5~10.5A C．5.8A D．0.58A
40．PLC 中的继电器，能驱动外部负载的是（ ）
A．输入继电器 B．辅助继电器 C．输出继电器 D．计数器
41．如图所示梯形图中，定时器设定的时间是（ ）。
A．15s B．30s C．500s D．60s
42．下列指令语句正确的是（ ）。
A．OUT X1 B．LD X8 C．ANB Y0 D．MPP
43．主控指令相连的触点必须用（ ）。
4

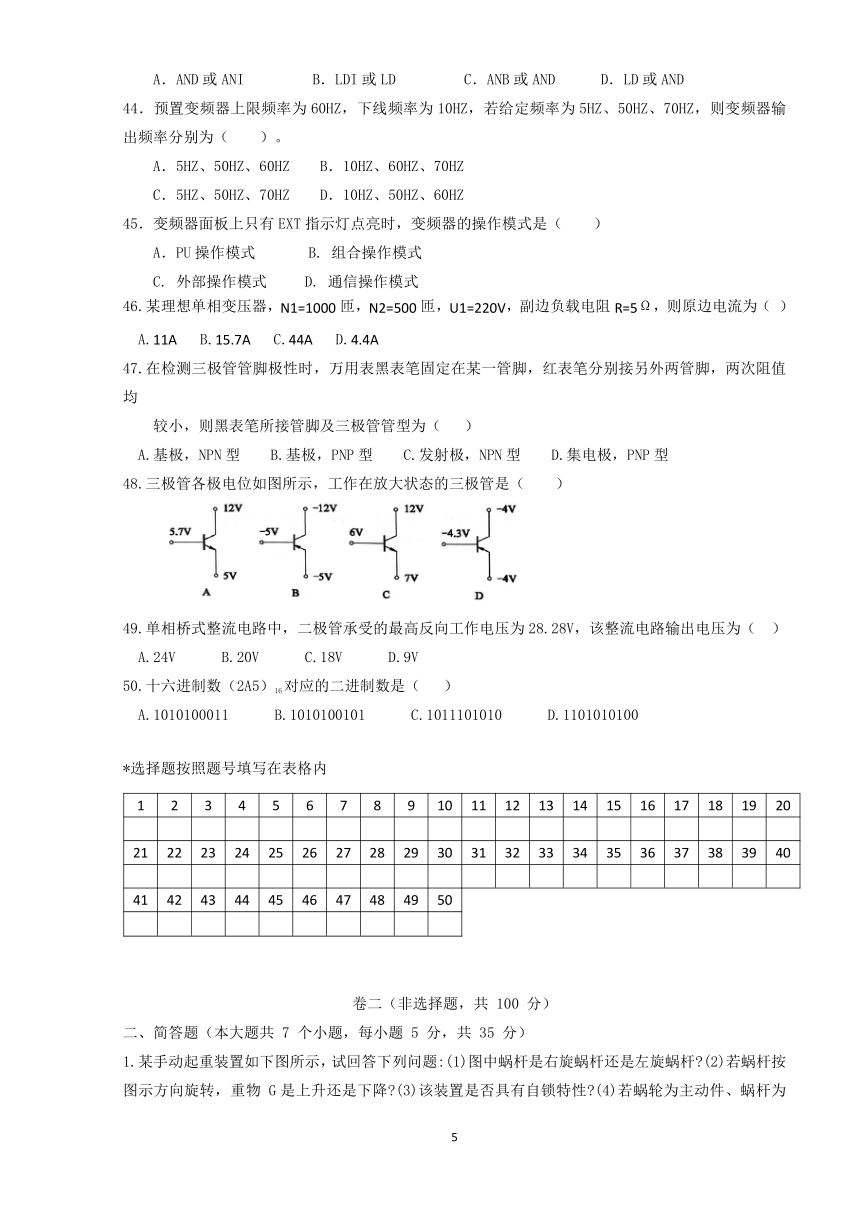

A．AND 或 ANI B．LDI 或 LD C．ANB 或 AND D．LD 或 AND
44．预置变频器上限频率为 60HZ，下线频率为 10HZ，若给定频率为 5HZ、50HZ、70HZ，则变频器输
出频率分别为（ ）。
A．5HZ、50HZ、60HZ B．10HZ、60HZ、70HZ
C．5HZ、50HZ、70HZ D．10HZ、50HZ、60HZ
45．变频器面板上只有 EXT 指示灯点亮时，变频器的操作模式是（ ）
A．PU 操作模式 B. 组合操作模式
C. 外部操作模式 D. 通信操作模式
46.某理想单相变压器，N1=1000 匝，N2=500 匝，U1=220V，副边负载电阻 R=5Ω，则原边电流为（ ）
A.11A B.15.7A C.44A D.4.4A
47.在检测三极管管脚极性时，万用表黑表笔固定在某一管脚，红表笔分别接另外两管脚，两次阻值
均
较小，则黑表笔所接管脚及三极管管型为（ ）
A.基极，NPN 型 B.基极，PNP 型 C.发射极，NPN 型 D.集电极，PNP 型
48.三极管各极电位如图所示，工作在放大状态的三极管是（ ）
49.单相桥式整流电路中，二极管承受的最高反向工作电压为 28.28V，该整流电路输出电压为（ ）
A.24V B.20V C.18V D.9V
50.十六进制数（2A5）16对应的二进制数是（ ）
A.1010100011 B.1010100101 C.1011101010 D.1101010100
*选择题按照题号填写在表格内
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
41 42 43 44 45 46 47 48 49 50
卷二（非选择题，共 100 分）
二、简答题（本大题共 7 个小题，每小题 5 分，共 35 分）
1.某手动起重装置如下图所示，试回答下列问题:(1)图中蜗杆是右旋蜗杆还是左旋蜗杆 (2)若蜗杆按
图示方向旋转，重物 G 是上升还是下降 (3)该装置是否具有自锁特性 (4)若蜗轮为主动件、蜗杆为
5
从动件，则蜗轮传动装置是否具有自锁特性 (5)该传动装置的传动效率最大能达到多少
2. 写出下列牌号数字及文字的含意，Q235-F、KTZ450-06、H68。
（例如:HT100:表示灰铸铁，其最低抗拉强度为 100MPa。）
3. 如图所示,导体 MN、平行导轨、金属线框 T、变压器均处于同一水平面上,导体 MN 与平行导轨接
触良好,Ｂ为匀强磁场,当导体 MN 向右移动瞬间,请问:
（1）金属线框 T 中是否有感应电流
（2）导体 MN 的感应电流方向是什么方向
（3）变压器 C、D 两端的感应电动势分别是什么极性
4. 如图所示为某同学在实验中设计的线路,图中有三只相同规格的白炽灯(220V、60W)和一台电动机
(铭牌上标注 380/220V、Y/Δ)。根据电路简图,回答下列问题:
（1）合上供电开关 QS1,若 S1、S2 闭合,则中性线上有电流吗
（2）合上供电开关 QS1,S1、S2、S3 都闭合时若中性线断开,三只白炽灯能否正常发光
（3）此时电动机正常工作时绕组电压是多少 该同学图中的连接正确吗
6
5.某同学用万用表测量正常放大状态的三极管的电压如图所示，请判断三极管的管脚名称、类型和材
料。
6.电烙铁供电电路如图所示，试分析：（1）电烙铁在开关 S1、S2 何种情况下温度最高、温度最低？
为什么？
（2）上述情况下，哪种情况应该避免？为什么？
7. 如图所示液压系统,是由主油路和夹紧支路组成,分机新回路,回答下列问题:
(1)件 1 的名称是什么 在该系统中的作用是什么
(2)为了保证主液压缸快进或液压泵卸荷时,夹紧缸仍能夹紧工件,请在图中虚线处画出应串接的元件
并写出名称。
(3)图示状态工件是否被夹紧
(4)工件夹紧后,1DT 通电，主液压缸进油节流,实现慢进,此时泵出口压力多大
7
三、作图题（本大题 5 个小题，每小题 5 分，共 25 分）
1．某同学进行的三相异步电动机正反转控制的实训操作，请将图 3-1-1 所示的原理图和
图 3-1-2 安装接线补画完整。
图 3-1-1 正反转控制电路 图 3-1-2 安装接线图
2. 补全三视图缺线
3.补画第三视图
8
4.若三相异步电动机的控制要求为：按下起动按钮后，电动机正转运行 5min，反转运行 3min，该动
作重复执行 3 次后自动停止。I/0 分配：起动按钮对应 X0，正转接触器 KM1 对应 Y0，反转接触器 KM2
对应 Y1。试将如图 3-1-3 所示
顺序功能图补画完整。
5.已知:电源电动势 =1.5V，内阻 0.1Ω，滑动变阻器的阻值范围：0～100Ω，试完成下列问题：(1)
9
根据测量原理图将实物连接完整(按滑动变阻器触头向右滑动为减小)； (2)开关 S 断开时，电压表、
电流表的读数分别是多少 (3)开关 S 闭合后，当滑动变阻器的滑动触头向右滑动时，电压表、电流表
的读数如何变化
四、分析计算题（本大题 3 个小题，共 20 分）
1.如图所示，已知 E1=36V,E2=48V,R1 =6Ω,R2=6Ω,R3=4Ω。试求:
（1）当 S1 闭合,S2 断开时,电压表的读数为多少
（2）当 S1 和 S2 均闭合时,求电流 I1、I2 和 I3。
2.在一 R-L 串联电路中，已知 R=60Ω，XL=80Ω，电路端电压 u = 220 2sin（314πt + 300）V，试求：
（1）电路的阻抗|Z|；
（2）电流的有效值 I；
（3）电路的有功功率 P；
10
3.如下图所示为某机械传动装置简图，已知 Z1=20，Z2=30，Z3=40，Z4=20，Z5=60，Z6=1，Z7=20，所有
圆柱齿轮的模数均为 4mm，鼓轮的直径 d=300mm。请完成下列问题:(1)计算齿轮 3 的齿顶圆直径 da
和齿根圆直径 df;(2)计算齿轮 4 与齿轮 5 的中心心距 a;(3)根据手柄转动方向，判断该重物是上升还是
下降 (4)当手柄以 60r/min 转动时，计算重物的移动速度 v(速度单位:mm/min，π取 3.14)。
五、综合应用题（本大题 2 个小题，每小题 10 分，共 20 分）
1．如图 4-1 所示为钢铁厂大型鼓风机 Y-△降压启动的控制电路，PLC 的 I/O 地址分配如图
表所示。请完成下列问题：（1）将控制电路补画完整。（2）将梯形图补画完整。
图 4-1
PLC 的 I/O 地址分配表
输入信号 输出信号
1 X0 起动按钮 SB1 1 Y0 接触器 KM1
2 X1 停止按钮 SB2 2 Y1 接触器 KM2
3 X2 过载保护 FR 3 Y2 接触器 KM3
11
2. 读图，请完成下列问题:
12
