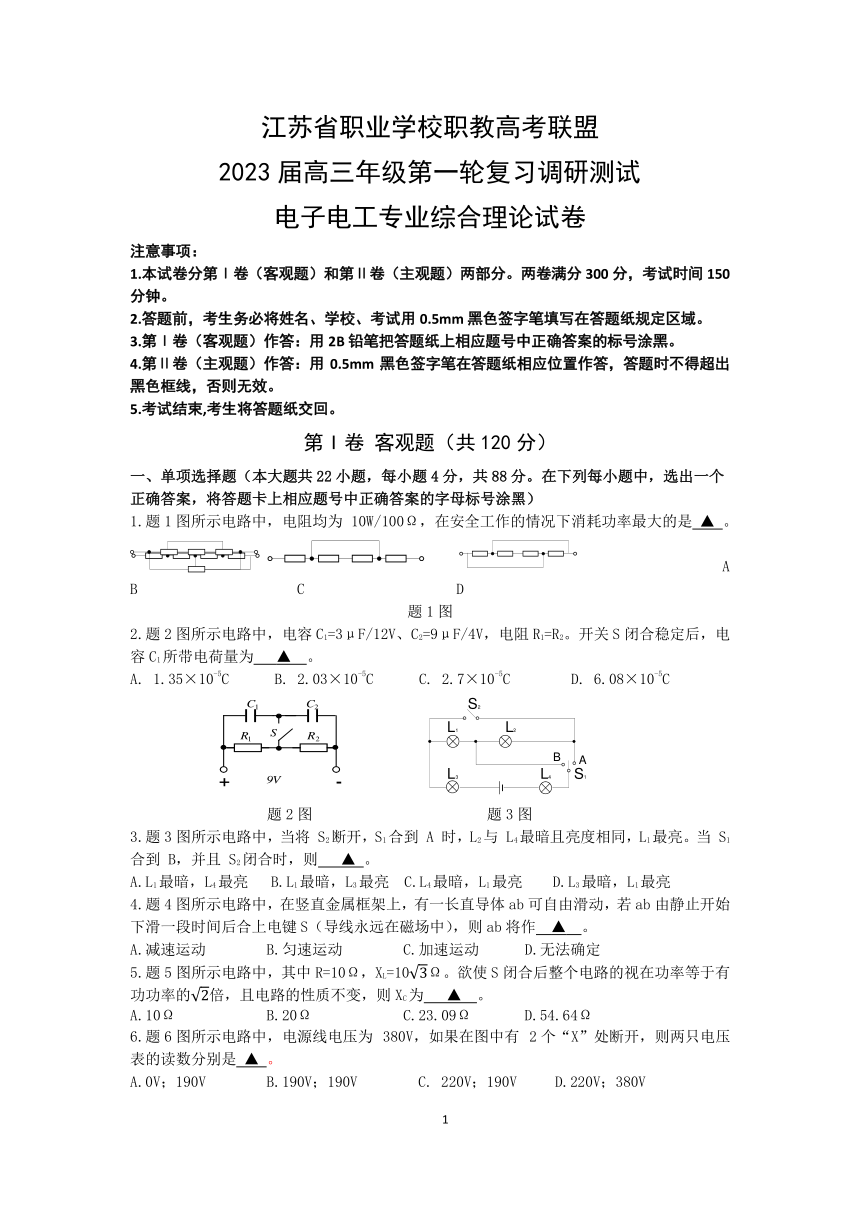

江苏省职业学校职教高考联盟
2023届高三年级第一轮复习调研测试
电子电工专业综合理论试卷
注意事项：
1.本试卷分第1卷（客观题）和第川卷（主观题）两部分。两卷满分300分，考试时间150
分钟。
2.答题前，考生务必将姓名、学校、考试用0.5mm黑色签字笔填写在答题纸规定区域。
3第丨卷（客观题）作答：用2B铅笔把答题纸上相应题号中正确答案的标号涂黑。
4.第‖卷（主观题)作答：用0.5mm黑色签字笔在答题纸相应位置作答，答题时不得超出
黑色框线，否则无效。
5.考试结束，考生将答题纸交回。
第1卷客观题（共120分）
一、单项选择题（本大题共22小题，每小题4分，共88分。在下列每小题中，选出一个
正确答案，将答题卡上相应题号中正确答案的字母标号涂黑)
1.题1图所示电路中，电阻均为10W/1002,在安全工作的情况下消耗功率最大的是▲。
A
B
C
0
题1图
2.题2图所示电路中，电容C=3μF/12V、C2=9μF/4V,电阻R=R。开关S闭合稳定后，电
容C所带电荷量为▲。
A.1.35×10C
B.2.03×10℃
C.2.7×10C
D.6.08×10℃
S
题2图
题3图
3.题3图所示电路中，当将S断开，S,合到A时，L2与L最暗且亮度相同，L1最亮。当S
合到B,并且S闭合时，则▲。
A.L最暗，L4最亮B.L最暗，L最亮C.L最暗，L1最亮D.L最暗，L最亮
4.题4图所示电路中，在竖直金属框架上，有一长直导体b可自由滑动，若ab由静止开始
下滑一段时间后合上电键S(导线永远在磁场中)，则b将作▲。
A.减速运动
B.匀速运动
C.加速运动
D.无法确定
5.题5图所示电路中，其中R=102,X=10v32。欲使S闭合后整个电路的视在功率等于有
功功率的V2倍，且电路的性质不变，则X为▲一。
A.102
B.202
C.23.092
D.54.642
6.题6图所示电路中，电源线电压为380V,如果在图中有2个“X”处断开，则两只电压
表的读数分别是▲。
A.0V:190V
B.190V:190V
C.220V;190V
D.220V:380V
1
R
题4图
题5图
题6图

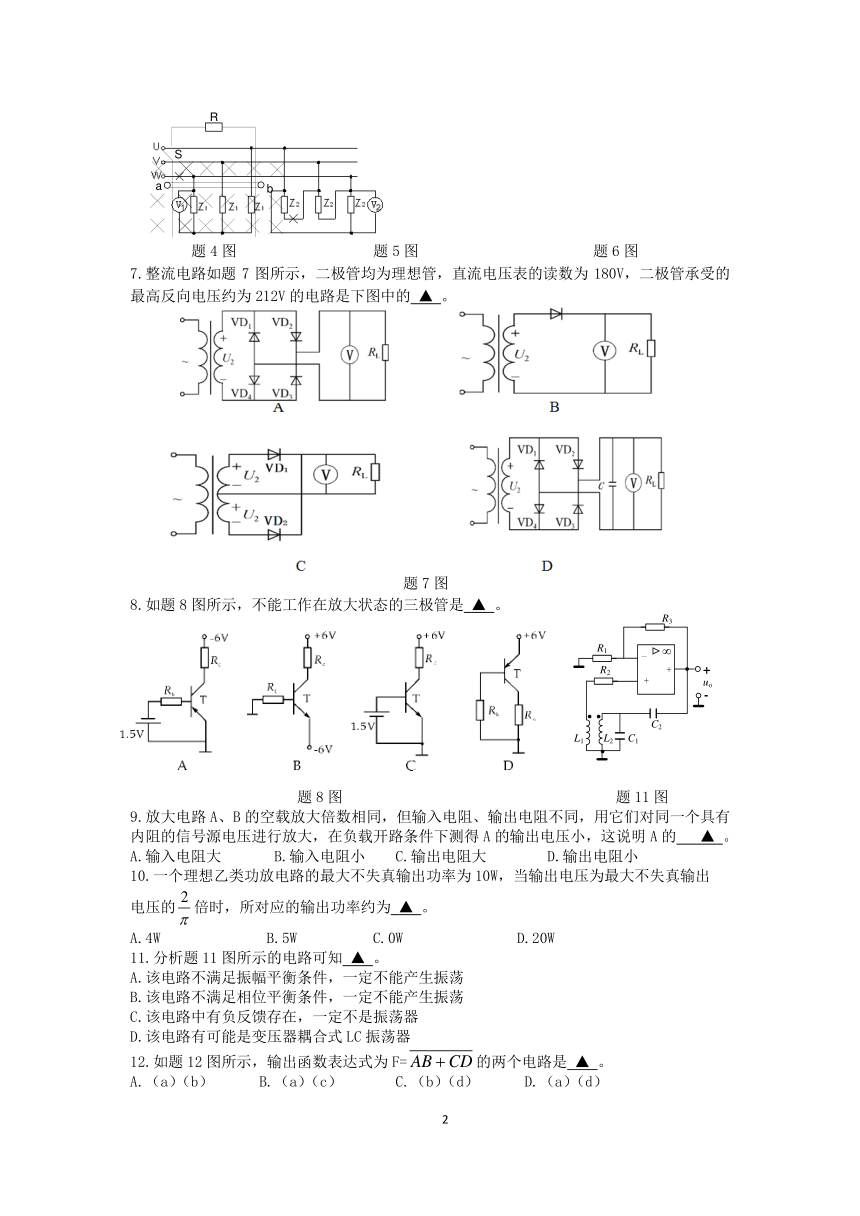

7.整流电路如题7图所示，二极管均为理想管，直流电压表的读数为180V,二极管承受的
最高反向电压约为212V的电路是下图中的▲。
VD
VD.
R
VD.
VD
A
B
0
VD,
VD
VD
R
+
本
⊙R1
VDa
VD.
VD
C
D
题7图
8.如题8图所示，不能工作在放大状态的三极管是▲。
-0v
+6
题8图
题11图
9.放大电路A、B的空载放大倍数相同，但输入电阻、输出电阻不同，用它们对同一个具有
内阻的信号源电压进行放大，在负载开路条件下测得A的输出电压小，这说明A的▲。
A.输入电阻大
B.输入电阻小C.输出电阻大
D.输出电阻小
10.一个理想乙类功放电路的最大不失真输出功率为10W,当输出电压为最大不失真输出
电压的2倍时，所对应的输出功率约为▲。
A.4W
B.5W
C.Ow
D.20W
11.分析题11图所示的电路可知▲。
A.该电路不满足振幅平衡条件，一定不能产生振荡
B.该电路不满足相位平衡条件，一定不能产生振荡
C.该电路中有负反馈存在，一定不是振荡器
D.该电路有可能是变压器耦合式LC振荡器

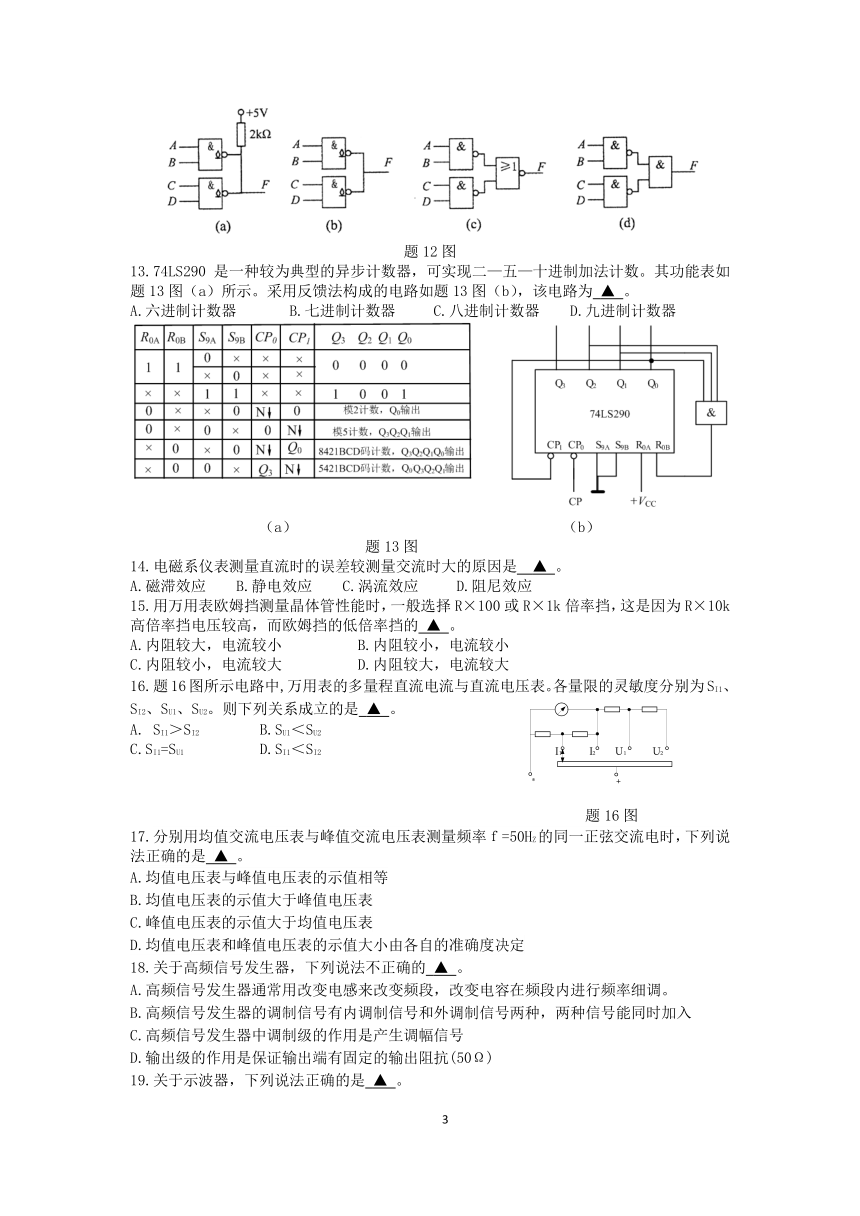

12.如题12图所示，输出函数表达式为F=AB+CD的两个电路是▲。
A.(a)(b)
B.(a)(c)
C.(b)(d)
D.(a)(d)
2
