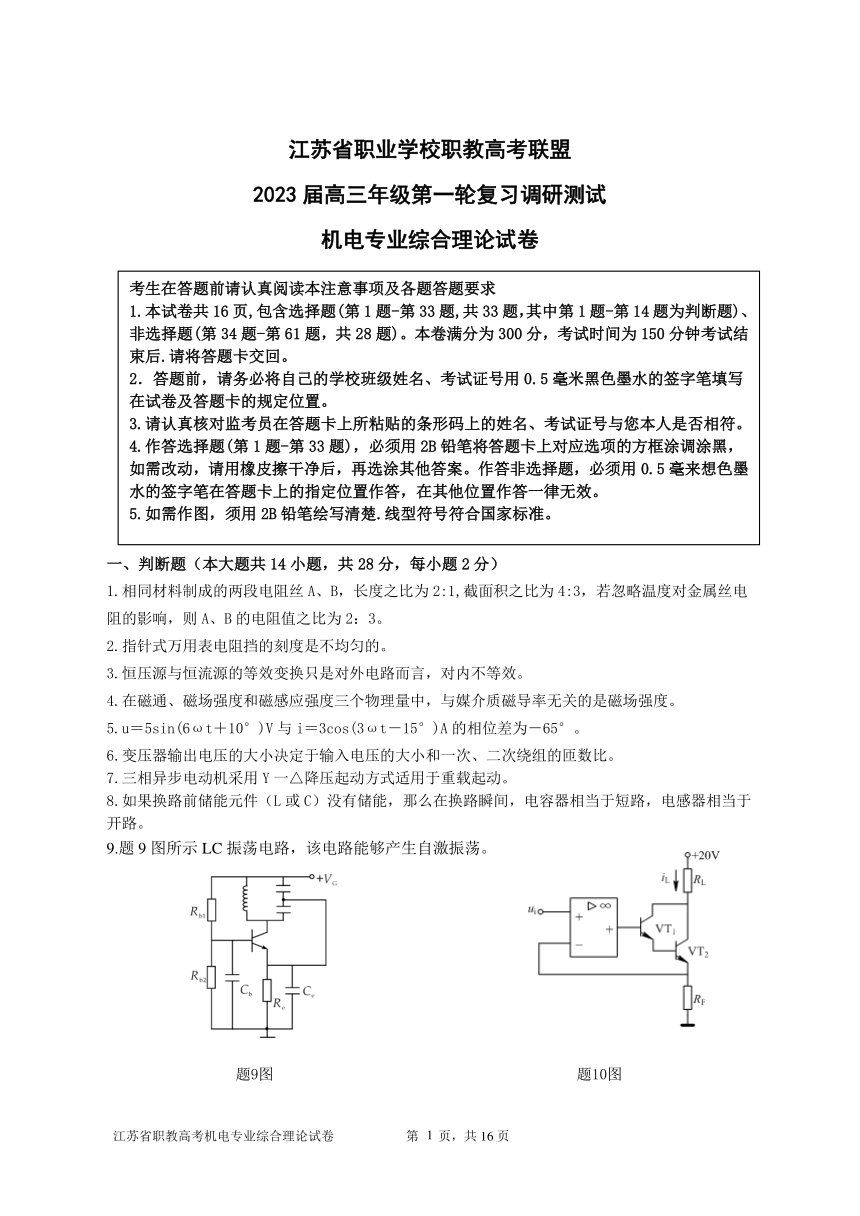

江苏省职业学校职教高考联盟
2023届高三年级第一轮复习调研测试
机电专业综合理论试卷
考生在答题前请认真阅读本注意事项及各题答题要求
1.本试卷共16页，包含选择题（第1题-第33题，共33题，其中第1题-第14题为判断题）
非选择题（第34题-第61题，共28题）。本卷满分为300分，考试时间为150分钟考试结
束后.请将答题卡交回。
2.答题前，请务必将自己的学校班级姓名、考试证号用0.5毫米黑色墨水的签字笔填写
在试卷及答题卡的规定位置。
3.请认真核对监考员在答题卡上所粘贴的条形码上的姓名、考试证号与您本人是否相符。
4.作答选择题（第1题-第33题），必须用2B铅笔将答题卡上对应选项的方框涂调涂黑，
如需改动，请用橡皮擦干净后，再选涂其他答案。作答非选择题，必须用0.5毫来想色墨
水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效。
5.如需作图，须用2B铅笔绘写清楚.线型符号符合国家标准。
一、判断题（本大题共14小题，共28分，每小题2分)
1.相同材料制成的两段电阻丝A、B,长度之比为2：1，截面积之比为4：3，若忽略温度对金属丝电
阻的影响，则A、B的电阻值之比为2：3。
2.指针式万用表电阻挡的刻度是不均匀的。
3.恒压源与恒流源的等效变换只是对外电路而言，对内不等效。
4.在磁通、磁场强度和磁感应强度三个物理量中，与媒介质磁导率无关的是磁场强度。
5.u=5sin(6wt+10°)V与i=3cos(3wt-15°)A的相位差为-65°。
6.变压器输出电压的大小决定于输入电压的大小和一次、二次绕组的匝数比。
7.三相异步电动机采用Y一△降压起动方式适用于重载起动。
8.如果换路前储能元件(L或C)没有储能，那么在换路瞬间，电容器相当于短路，电感器相当于
开路。
9题9图所示LC振荡电路，该电路能够产生自激振荡。
+20V
+
题9图
题10图
江苏省职教高考机电专业综合理论试卷
第1页，共16页

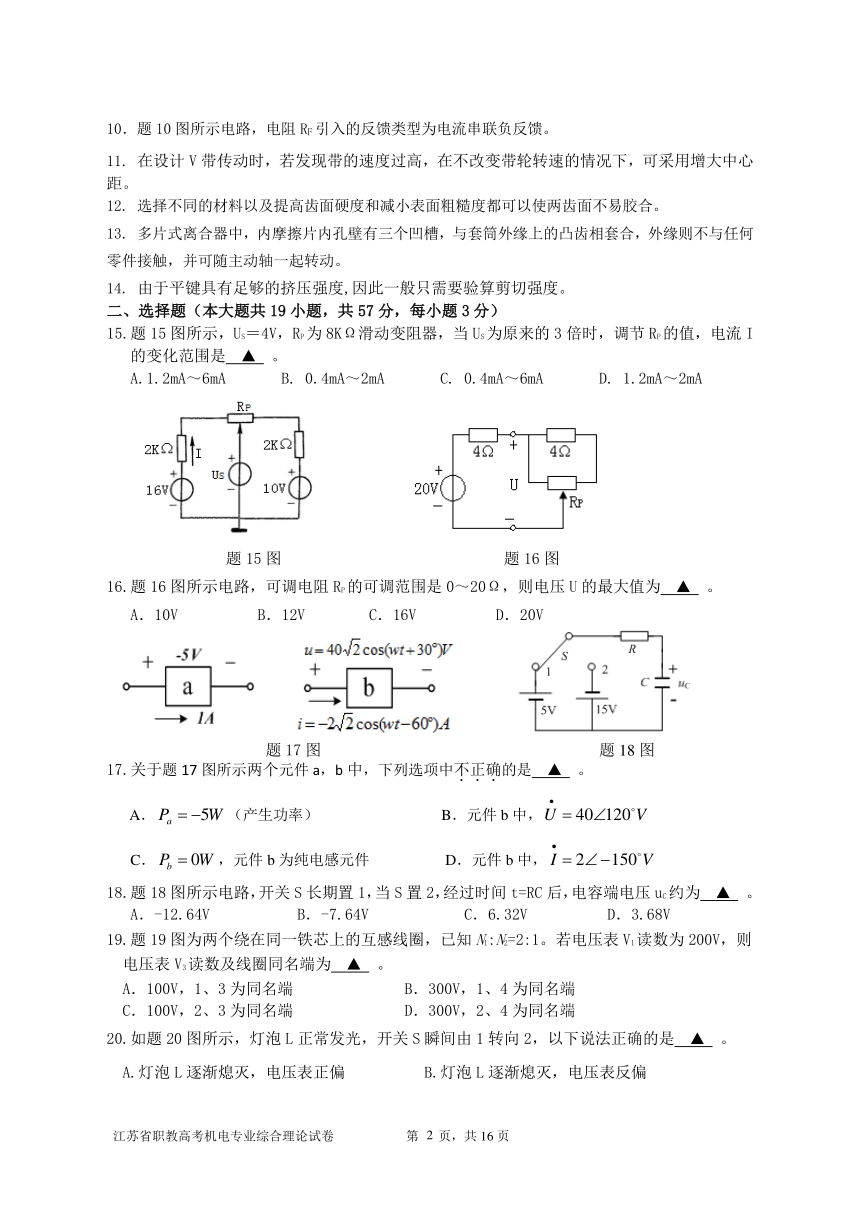

10.题10图所示电路，电阻引入的反馈类型为电流串联负反馈
11.在设计V带传动时，若发现带的速度过高，在不改变带轮转速的情况下，可采用增大中心
距。
12.选择不同的材料以及提高齿面硬度和减小表面粗糙度都可以使两齿面不易胶合。
13.多片式离合器中，内摩擦片内孔壁有三个凹槽，与套简外缘上的凸齿相套合，外缘则不与任何
零件接触，并可随主动轴一起转动。
14.由于平键具有足够的挤压强度，因此一般只需要验算剪切强度。
二、选择题（本大题共19小题，共57分，每小题3分）
15.题15图所示，Us=4V,R为8K2滑动变阻器，当Us为原来的3倍时，调节R的值，电流I
的变化范围是▲。
A.1.2mA-6mA
B.0.4mA~2mA
C.0.4mA6mA
D.1.2mA~2mA
RP
2K0
2K
10W
20W
U
题15图
题16图
16.题16图所示电路，可调电阻R的可调范围是0~202，则电压U的最大值为▲。
A.10V
B.12W
C.16V
D.20N
-5V
u=40v2cos(wt+30
+
a
0→
0
15
i=-22cos(wt-60)A
题17图
题18图
17.关于题17图所示两个元件a,b中，下列选项中不正确的是▲。
A.P=-5W(产生功率)
B.元件b中，U=40∠120V
C.P,=OW,元件b为纯电感元件
D.元件b中，1=2∠-150V
18.题18图所示电路，开关S长期置1，当S置2，经过时间t=RC后，电容端电压uc约为▲。
A.-12.64V
B.-7.64y
C.6.32V
D.3.68V

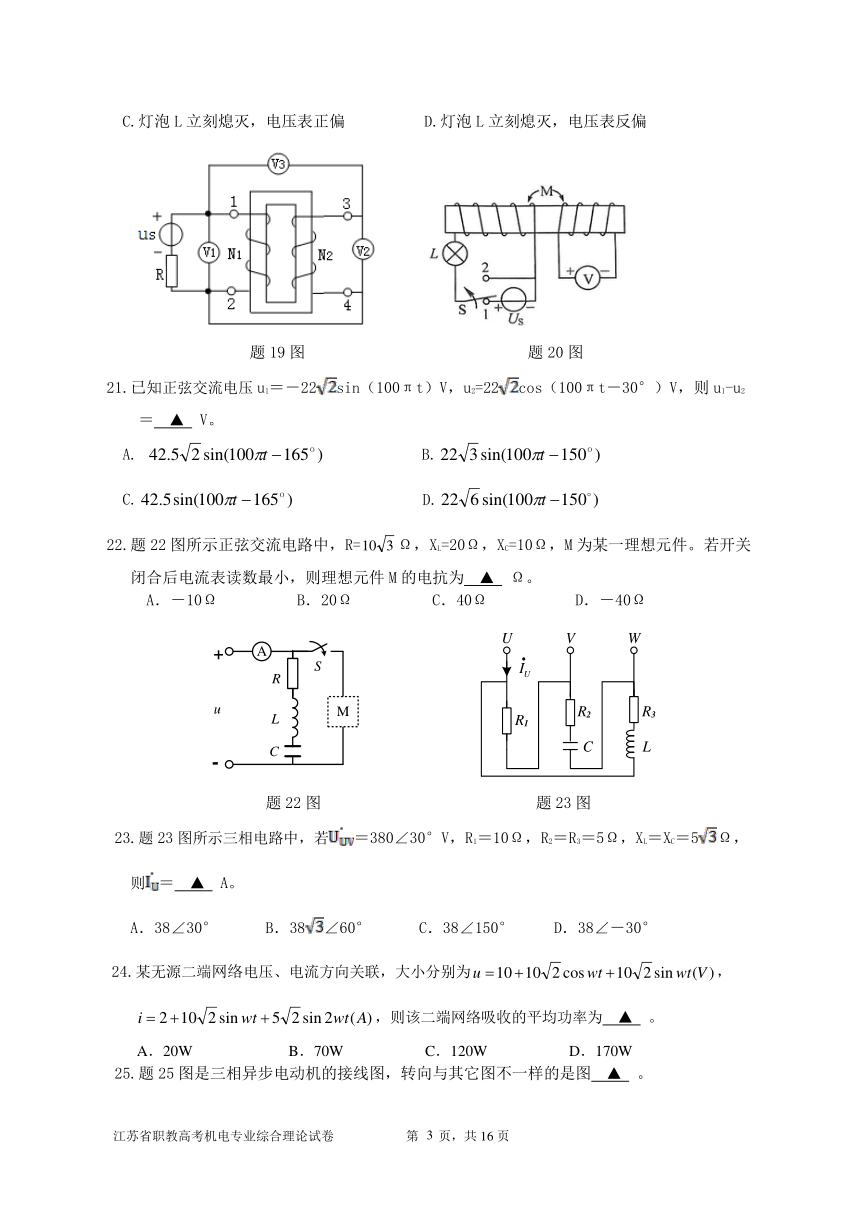

19.题19图为两个绕在同一铁芯上的互感线圈，已知M:=2:1。若电压表V读数为200V,则
电压表V读数及线圈同名端为▲。
A.100V,1、3为同名端
B.300V,1、4为同名端
C.100V,2、3为同名端
D.300V,2、4为同名端
20.如题20图所示，灯泡L正常发光，开关S瞬间由1转向2，以下说法正确的是▲。
A.灯泡L逐渐熄灭，电压表正偏
B.灯泡L逐渐熄灭，电压表反偏
江苏省职教高考机电专业综合理论试卷
第2页，共16页
