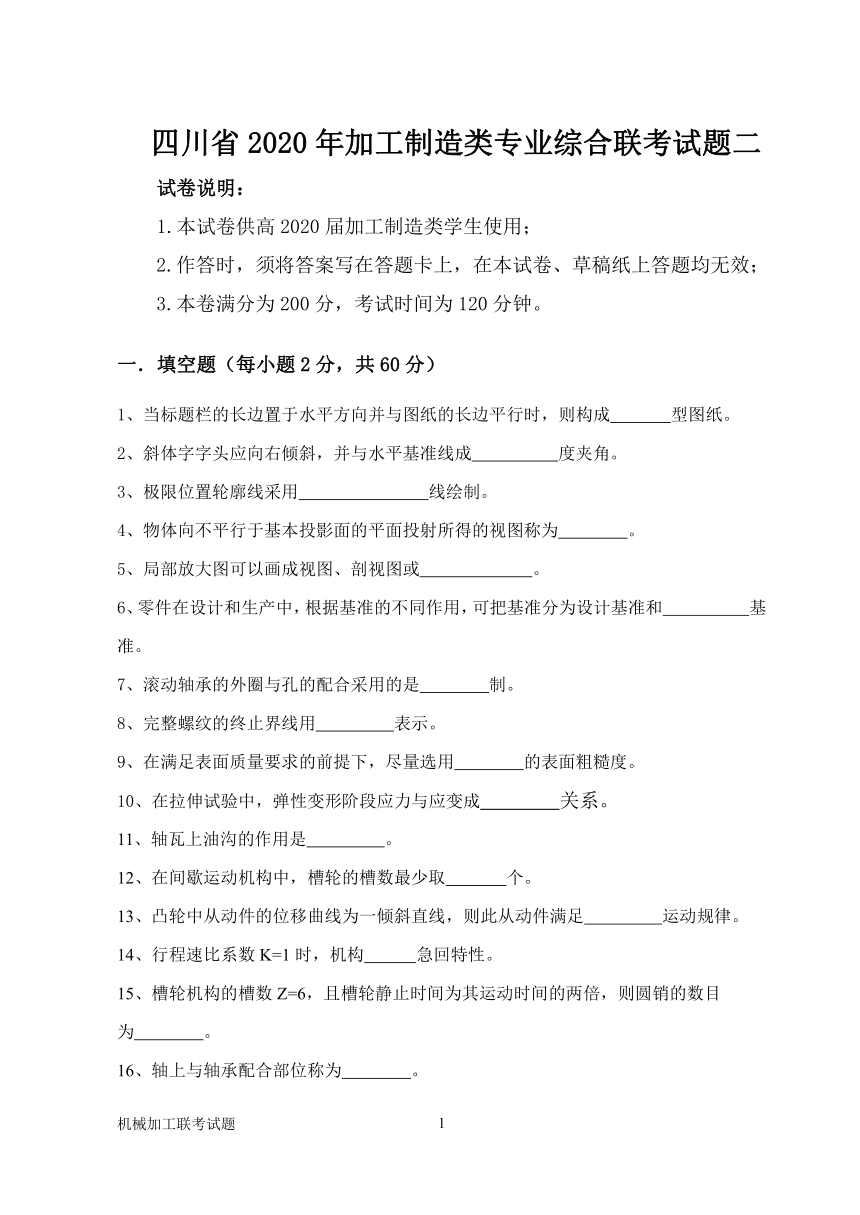

四川省2020年加工制造类专业综合联考试题二
试卷说明：
1.本试卷供高2020届加工制造类学生使用；
2.作答时，须将答案写在答题卡上，在本试卷、草稿纸上答题均无效；3.本卷满分为200分，考试时间为120分钟。
一．填空题（每小题2分，共60分）
1、当标题栏的长边置于水平方向并与图纸的长边平行时，则构成 型图纸。
2、斜体字字头应向右倾斜，并与水平基准线成 度夹角。
3、极限位置轮廓线采用 线绘制。
4、物体向不平行于基本投影面的平面投射所得的视图称为 。
5、局部放大图可以画成视图、剖视图或 。
6、零件在设计和生产中，根据基准的不同作用，可把基准分为设计基准和 基准。
7、滚动轴承的外圈与孔的配合采用的是 制。
8、完整螺纹的终止界线用 表示。
9、在满足表面质量要求的前提下，尽量选用 的表面粗糙度。
10、在拉伸试验中，弹性变形阶段应力与应变成 关系。
11、轴瓦上油沟的作用是 。
12、在间歇运动机构中，槽轮的槽数最少取 个。
13、凸轮中从动件的位移曲线为一倾斜直线，则此从动件满足 运动规律。
14、行程速比系数K=1时，机构 急回特性。
15、槽轮机构的槽数Z=6，且槽轮静止时间为其运动时间的两倍，则圆销的数目为 。
16、轴上与轴承配合部位称为 。

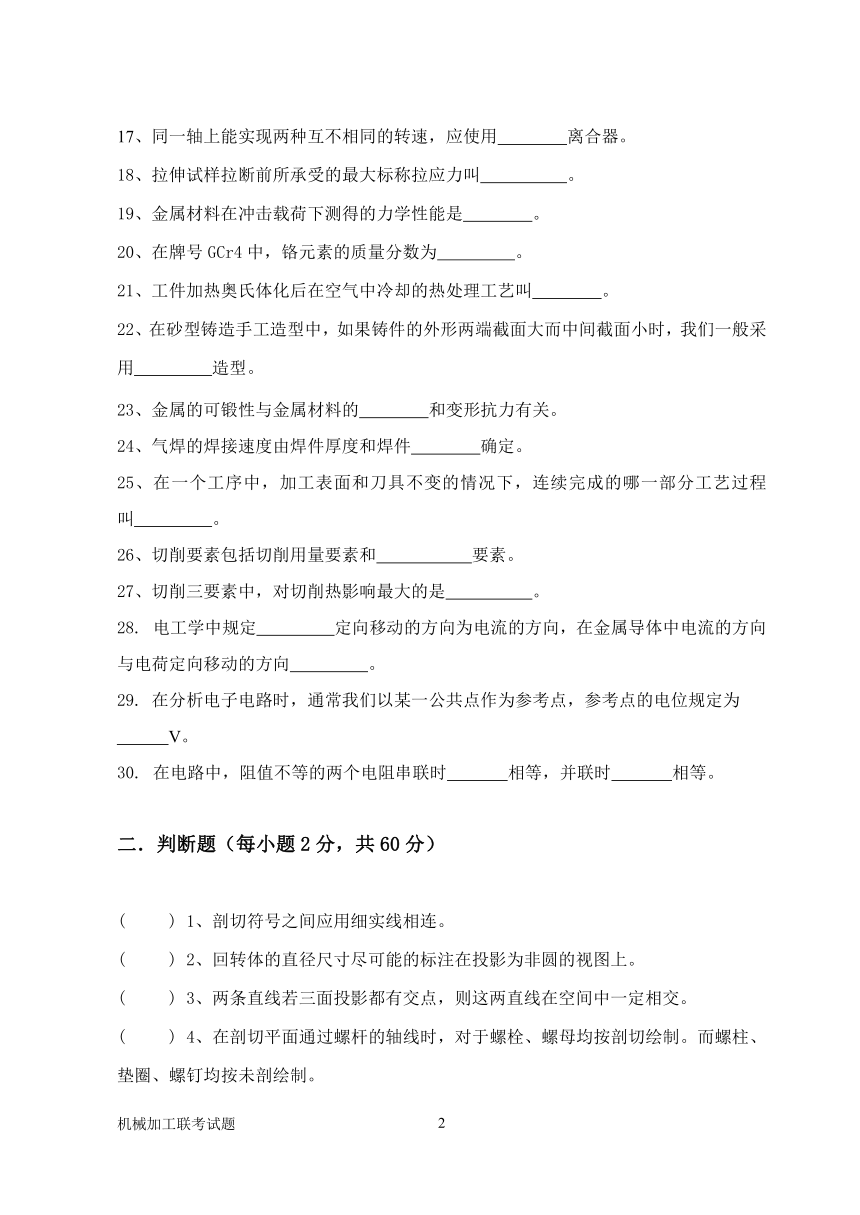

17、同一轴上能实现两种互不相同的转速，应使用 离合器。
18、拉伸试样拉断前所承受的最大标称拉应力叫 。
19、金属材料在冲击载荷下测得的力学性能是 。
20、在牌号GCr4中，铬元素的质量分数为 。
21、工件加热奥氏体化后在空气中冷却的热处理工艺叫 。
22、在砂型铸造手工造型中，如果铸件的外形两端截面大而中间截面小时，我们一般采用 造型。
23、金属的可锻性与金属材料的 和变形抗力有关。
24、气焊的焊接速度由焊件厚度和焊件 确定。
25、在一个工序中，加工表面和刀具不变的情况下，连续完成的哪一部分工艺过程叫 。
26、切削要素包括切削用量要素和 要素。
27、切削三要素中，对切削热影响最大的是 。
28. 电工学中规定 定向移动的方向为电流的方向，在金属导体中电流的方向与电荷定向移动的方向 。
29. 在分析电子电路时，通常我们以某一公共点作为参考点，参考点的电位规定为
V。
30. 在电路中，阻值不等的两个电阻串联时 相等，并联时 相等。
二．判断题（每小题2分，共60分）
( ) 1、剖切符号之间应用细实线相连。
( ) 2、回转体的直径尺寸尽可能的标注在投影为非圆的视图上。
( ) 3、两条直线若三面投影都有交点，则这两直线在空间中一定相交。
( ) 4、在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。而螺柱、垫圈、螺钉均按未剖绘制。

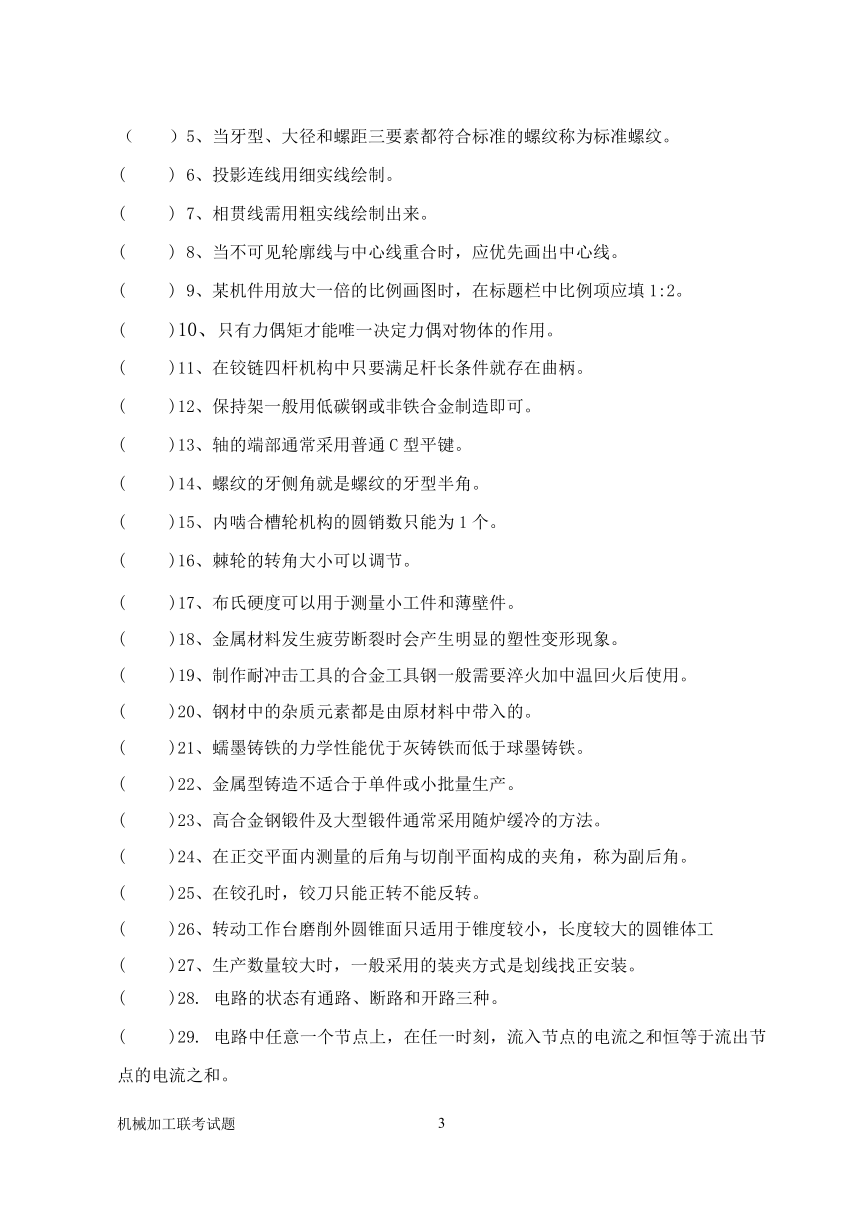

（ ）5、当牙型、大径和螺距三要素都符合标准的螺纹称为标准螺纹。
( ) 6、投影连线用细实线绘制。
( ) 7、相贯线需用粗实线绘制出来。
( ) 8、当不可见轮廓线与中心线重合时，应优先画出中心线。
( ) 9、某机件用放大一倍的比例画图时，在标题栏中比例项应填1:2。
( )10、只有力偶矩才能唯一决定力偶对物体的作用。
( )11、在铰链四杆机构中只要满足杆长条件就存在曲柄。
( )12、保持架一般用低碳钢或非铁合金制造即可。
( )13、轴的端部通常采用普通C型平键。
( )14、螺纹的牙侧角就是螺纹的牙型半角。
( )15、内啮合槽轮机构的圆销数只能为1个。
( )16、棘轮的转角大小可以调节。
( )17、布氏硬度可以用于测量小工件和薄壁件。
( )18、金属材料发生疲劳断裂时会产生明显的塑性变形现象。
( )19、制作耐冲击工具的合金工具钢一般需要淬火加中温回火后使用。
( )20、钢材中的杂质元素都是由原材料中带入的。
( )21、蠕墨铸铁的力学性能优于灰铸铁而低于球墨铸铁。
( )22、金属型铸造不适合于单件或小批量生产。
( )23、高合金钢锻件及大型锻件通常采用随炉缓冷的方法。
( )24、在正交平面内测量的后角与切削平面构成的夹角，称为副后角。
( )25、在铰孔时，铰刀只能正转不能反转。
( )26、转动工作台磨削外圆锥面只适用于锥度较小，长度较大的圆锥体工
( )27、生产数量较大时，一般采用的装夹方式是划线找正安装。
( )28. 电路的状态有通路、断路和开路三种。
( )29. 电路中任意一个节点上，在任一时刻，流入节点的电流之和恒等于流出节点的电流之和。

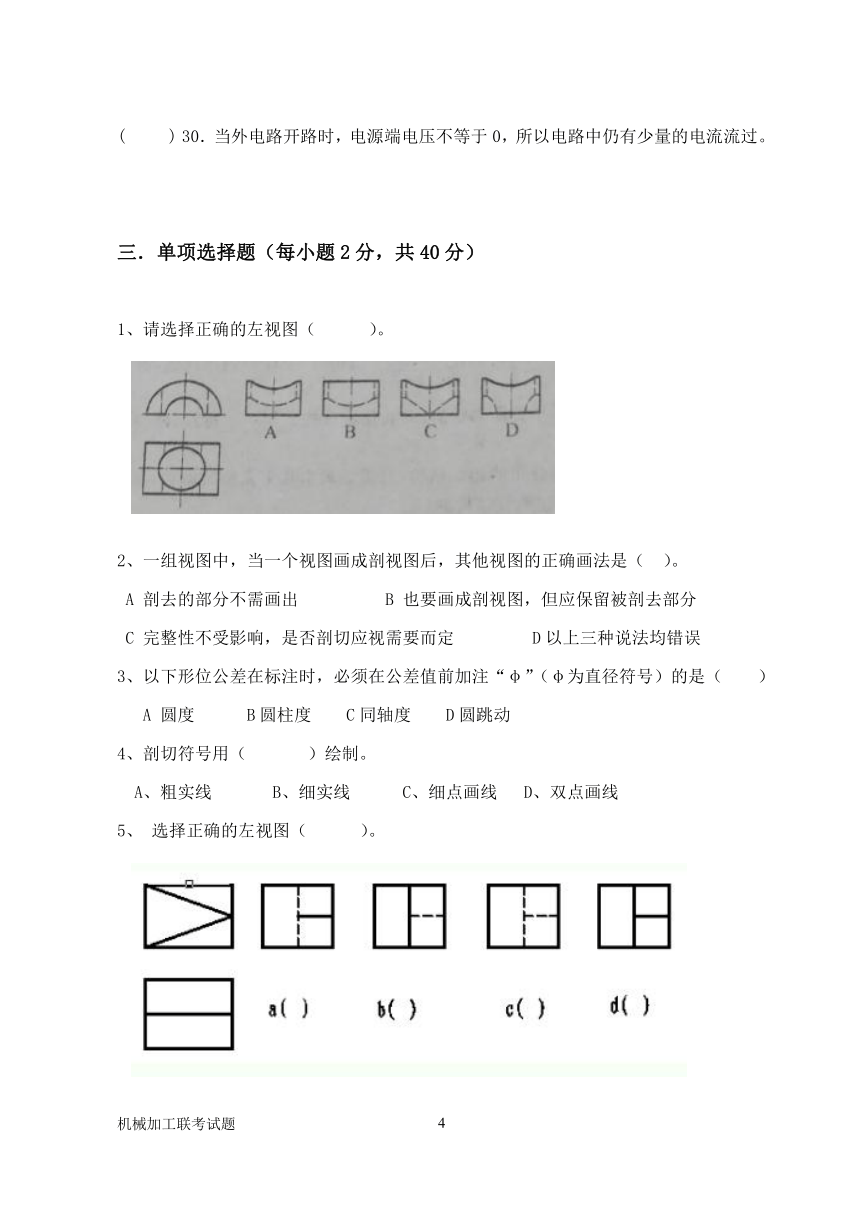

( ) 30．当外电路开路时，电源端电压不等于0，所以电路中仍有少量的电流流过。
三．单项选择题（每小题2分，共40分）
1、请选择正确的左视图（ ）。
2、一组视图中，当一个视图画成剖视图后，其他视图的正确画法是（ ）。
A 剖去的部分不需画出 B 也要画成剖视图，但应保留被剖去部分
C 完整性不受影响，是否剖切应视需要而定 D以上三种说法均错误
3、以下形位公差在标注时，必须在公差值前加注“φ”（φ为直径符号）的是（ ）
A 圆度 B圆柱度 C同轴度 D圆跳动
4、剖切符号用（ ）绘制。
A、粗实线 B、细实线 C、细点画线 D、双点画线
5、 选择正确的左视图（ ）。

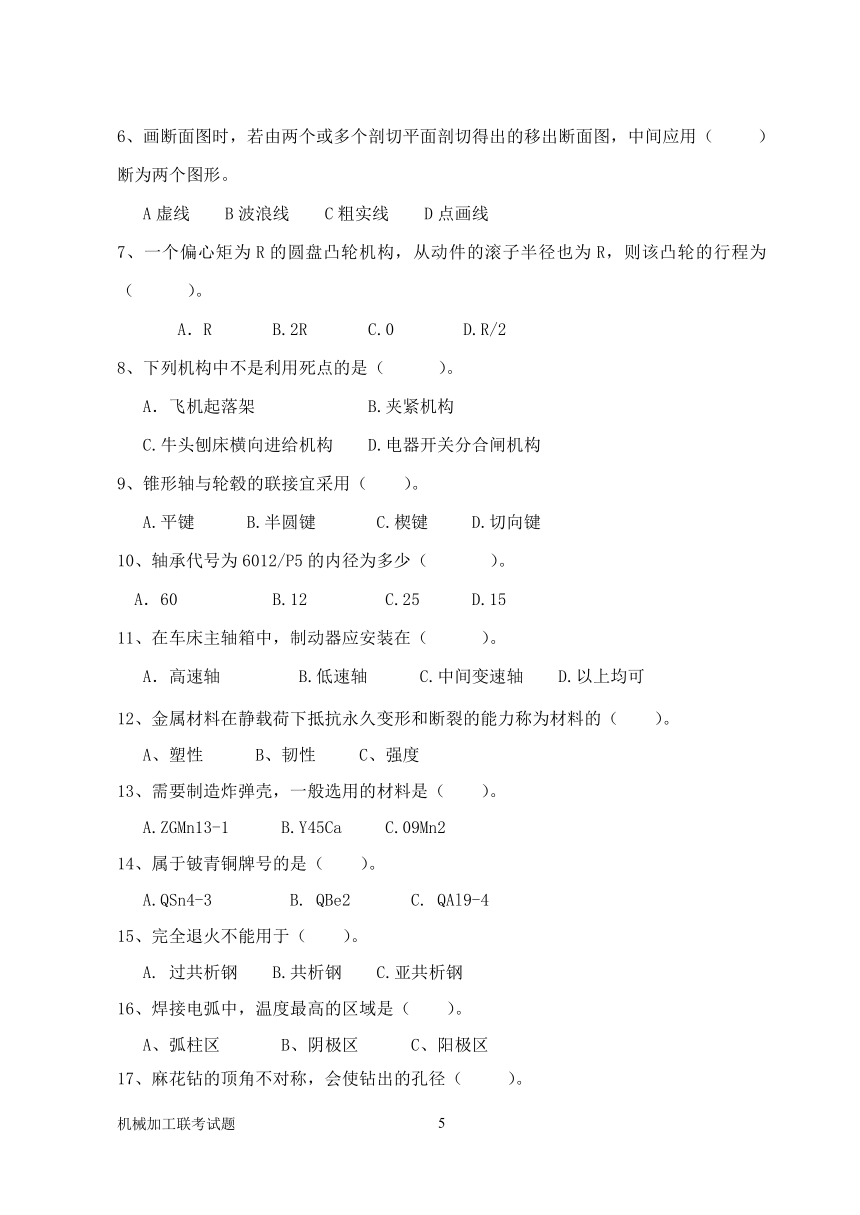

6、画断面图时，若由两个或多个剖切平面剖切得出的移出断面图，中间应用（ ）断为两个图形。
A虚线 B波浪线 C粗实线 D点画线
7、一个偏心矩为R的圆盘凸轮机构，从动件的滚子半径也为R，则该凸轮的行程为（ ）。
A．R B.2R C.0 D.R/2
8、下列机构中不是利用死点的是（ ）。
A．飞机起落架 B.夹紧机构
C.牛头刨床横向进给机构 D.电器开关分合闸机构
9、锥形轴与轮毂的联接宜采用（ ）。
A.平键 B.半圆键 C.楔键 D.切向键
10、轴承代号为6012/P5的内径为多少（ ）。
A．60 B.12 C.25 D.15
11、在车床主轴箱中，制动器应安装在（ ）。
A．高速轴 B.低速轴 C.中间变速轴 D.以上均可
12、金属材料在静载荷下抵抗永久变形和断裂的能力称为材料的（ ）。
A、塑性 B、韧性 C、强度
13、需要制造炸弹壳，一般选用的材料是（ ）。
A.ZGMn13-1 B.Y45Ca C.09Mn2
14、属于铍青铜牌号的是（ ）。
A.QSn4-3 B. QBe2 C. QAl9-4
15、完全退火不能用于（ ）。
A. 过共析钢 B.共析钢 C.亚共析钢
16、焊接电弧中，温度最高的区域是（ ）。
A、弧柱区 B、阴极区 C、阳极区
17、麻花钻的顶角不对称，会使钻出的孔径（ ）。
A 、扩大 B、歪斜 C、扩大和歪斜
18、加工短套筒类工件时，一般精基准的选择原则是（ ）。
A、基准重合原则 B、互为基准原则 C、基准统一原则
19．某导体两端电压为100V，通过的电流为2A；当两端电压降为0V时，导体的电阻变为（ ）Ω。
A、100 B、50 C、0 D、25
20. 两个电阻，R1＝4欧，R2=6欧，串联接在电路中，则它们的总电阻是（ ）欧。
A、10Ω B、6Ω C、4Ω D．2.4Ω
三．多项选择题（每小题2分，共40分）
1、组合体视图的读图顺序一般是（ ）。
A先读主要部分，后读次要部分 B先读容易部分，后读较难部分
C先读整体形状，后读细节形状 D先读虚线部分，后读实线部分
2、以下是制图国家标准规定的字体的高度的有（ ）。
A 4 B 5 C 7 D 10
3、 以下说法正确的是（ ）。
A上极限尺寸越大，公差越大
B公称尺寸35和45都是属于＞30-50尺寸段，则同等级的标准公差数值相同。
C公差等级相同，公称尺寸越大，标准公差值越大。
D上、下偏差之间的差值越大，公差值越大
4、一零件图其标题栏中的比例为1:10，其中一个图形采用了剖视图表达零件的一部分结构，并在其图形上方标有1:2，则关于该图形说法正确的是（ ）。
A．此图形采用的是缩小比例，但还是属于局部放大图
B．是采用剖视画法的局部放大图
C．不是局部放大图，也不是剖视图
D．不是局部放大图，而是采用缩小比例的局部视图
5、下列选项中可能为圆柱的截交线的是（ ）。
A 矩形 B 椭圆 C 部分椭圆加直线 D 圆
6、下列视图中，错误的剖视图是（ ）。
7、以下不是槽轮转角的决定因素有（ ）
A．圆销个数 B.曲柄转速 C．径向槽数 D.曲柄长度
8、下列机构中有死点位置的是（ ）
A.平行四边形机构 B.曲柄为从动件的曲柄摇杆机构
C.双摇杆机构 D.两曲柄长度不等的双曲柄机构
9、 对于三角形齿花键链接，下列说法错误的是 （ ）
A.外齿形为渐开线，齿形角为45o
B.外齿形为渐开线，齿形角为20o
C.内齿形为渐开线，齿形角为20o
D.内齿形为渐开线，齿形角为45o
10、下列属于不可拆卸式联接的是（ ）。
A．铆接 B．粘接 C．焊接 D.销联接
11、效率较高的运动副的接触形式是（ ）
A.齿轮副 B.凸轮副 C．螺旋副 D.滚动轮接触
12、属于汽车大梁用钢的牌号有（ ）。
A、Q345GNL B、09MnREL C、16MnL D、06TiL
13、维氏硬度试验法的特点有（ ）等。
A、适用范围宽 B、可测量毛坯件 C、结果精确 D、测量效率较低
14、属于点位控制的数控机床有（ ）。
A、数控钻床 B、数控镗床 C、数控磨床 D、数控车床
15、在焊接方法中，属于压焊的有（ ）。
A、电渣焊 B、电阻焊 C、摩擦焊 D、高频焊
16、合金的铸造性能主要包括（ ）。
A、流动性 B、收缩性 C、吸气性 D、偏析
17、属于板料冲压分离工序的有（ ）。
A、剪切 B、冲裁 C、拉深 D、整修
18、金属切削机床的型号是用来表示机床的（ ）的代号。
A、类别 B、主要参数 C、主要特征 D、通用程度
19. 下列用电器主要利用电流热效应的是（ ）。
A、电炉 B、电动机 C、熔断器 D、饮水机
20. 电阻率的大小反映了各种材料导电性能的好坏，根据其大小可将材料分为（ ）。
A、导体 B、超导体 C、半导体 D、绝缘体
四川省2020年加工制造类专业综合联考试题
答题卡
题号 一 二 三 四 总分
得分
得 分 评卷人
一、填空题：（每小题2分，共60分）
1. 2. 3. 4.
5. 6. 7. 8.
9. 10. 11. 12.
13. 14. 15. 16.
17. 18. 19. 20.
21. 22. 23. 24.
25. 26. 27.
28. 29. 30.
得 分 评卷人
得 分 评卷人
二、判断题:（每小题2分，共60分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
答案
题号 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
答案
得 分 评卷人
三、单项选择题:（每题2分，共40分）
题号 1 2 3 4 5 6 7 8 9 10
答案
题号 11 12 13 14 15 16 17 18 19 20
答案
四、多项选择题:（每小题2分，共40分）
题号 1 2 3 4 5 6 7
答案
题号 8 9 10 11 12 13 14
答案
题号 15 16 17 18 19 20
答案
得 分 评卷人
四川省2020年加工制造类专业综合联考试题答案
一．填空题（每小题2分，共60分）
1、X 2、75 3、细双点画 4、斜视图 5、断面图
6、工艺 7、基轴 8、粗实线 9、较大
10、正比例 11、使润滑油均匀分布 12、4 13、等速
14、无 15、1 16、轴颈 17、超越
18、抗拉强度 19、韧性 20、0.4% 21、正火 22、三箱
23、塑性 24、熔点 25、工步 26、切削层尺寸平面 27、切削速度
28、正电荷；相反 29、0 30、电流；电压
二．判断题（每小题2分，共60分）
1、× 2、√ 3、× 4、× 5、√ 6、× 7、× 8.× 9. ×
10.√ 11.× 12.√ 13. √ 14.× 15. √ 16. √
17.× 18.× 19.√ 20.× 21.√ 22.√ 23.√ 24.× 25.√ 26.√ 27.×
28、╳ 29、√ 30、╳
三．单项选择题（每小题2分，共40分）
1、D 2、C 3、C 4、A 5、C 6、B
7、B 8、C 9、B 10、A 11、A
12、C 13、B 14、B 15、A 16、A 17、C 18、B
19、B 20、D
四．多项选择题（每小题2分，共40分）
1、ABC 2、BCD 3、BCD 4、AB 5、ABCD 6、ABD
7、 ABD 8、 ABC 9、BCD 10、ABC 11、ABD
12、BCD 13、ACD 14、ABC 15、BCD 16、ABCD 17、ABD 18、ABC
19、ACD 20、ACD
