一、填空题（每空1分，共25分）
1.外横墙又称为 。
2.普通粘土砖的规格为 。
3.伸缩缝从 开始，将墙体、楼地面、屋顶等全部断开。
4.散水的宽度要比采用无组织排水的屋顶檐口宽 。
5.雨篷的悬挑长度一般为 。
6.沿着一个方向上楼、中间无休息平台的楼梯称为 。
7.台阶的构造做法有 与 两种。
8.现浇钢筋混凝土楼板常用的有 、 和无梁楼板三种。
9.阳台按其用途不同可分为生活阳台和 。
10.屋面泛水的高度不应小于 。
11.门框的安装方法有 和 两种。
12.平屋顶防水方式按所用材料及施工方法不同主要分为 和 两种。
13.建筑施工图主要表明建筑物外部形状、内部布置等，包括建筑设计说明、总平面图、 、立面图 、 和建筑详图。
14.建筑平面图中的外部尺寸标注一般有三道，最外面一道是外包总尺寸，中间一道是 ，最里面一道是 。
15.丁字尺是用来画 线的，尺头应靠图板 边，从 向 画。
16.A3的图幅尺寸是 。
二、单项选择题，将正确答案填入下面的表格内。（每题1分，共20分）
1 2 3 4 5 6 7 8 9 10
11 12 13 14 15 16 17 18 19 20
1.“37墙”的构造尺寸为（ ）。
A.375mm B.365mm C.370mm D.360mm
2.墙体抹灰工程应分层进行，其中底层主要的作用是（ ）。
A.找平 B.与基体粘结 C.装饰 D.保护
3.下列关于圈梁的说法中错误的是（ ）。
A.一般情况下，圈梁必须连续封闭 B.圈梁可以兼做过梁使用
C.过梁可以兼做圈梁使用 D.当遇有门窗洞口时，需增设附加圈梁
4.建筑物的四周和勒脚外侧的水平排水坡称为（ ）。
A.勒脚 B.散水 C.墙裙 D.明沟
5.楼板层一般由（ ）三部分组成。
A.面层、垫层、基层 B.面层、结构层、基层
C.面层、垫层、顶棚 D.面层、结构层、顶棚
6.预制楼板在梁上的支承长度为（ ）。
A.不大于80mm B.不小于80mm C.不大于100mm D.不小于100mm
7.楼梯的净空高度分楼梯段净高和平台过道净高，其中楼梯段净高不能低于（ ）。
A.2.0m B.2.2m C.2.3m D.2.5m
8.当门的高度超过（ ）时，门头上方应设亮子。
A.2.0m B.2.1m C.2.2m D.2.3m
9.楼梯踏步的踏面宽b及踢面高h，参考经验公式（ ）。
A.b+2h=600～630 B.2b+h=600～630 C.b+2h=580～620 D.2b+h=580～620
10.为防止雨水流入室内，要求阳台地面低于室内地面（ ）。
A.10～20mm B.20～30mm C.30～40mm D.40～50mm
11.屋面坡度（ ）的屋顶称为平屋顶。
A.小于5% B.小于5° C.1%～3% D.1°～3°
12.下列哪项不是现浇钢筋混凝土构件的特点（ ）。
A.模板用量大 B.施工周期短 C.整体性好 D.湿作业多
13.防水层设置在保温层上面的方式称为（ ）保温屋面。
A.倒置式 B.正置式 C.结合式 D.倒铺式
14.房屋工程图中相对标高的零点±0.000是指（ ）的标高。
A.入口台阶顶面 B.室外设计地坪 C.标准层室内地坪 D.首层室内地坪
15.关于建筑剖面图的用途，以下说法正确的是（ ）。
A.主要用来表达房屋内部构造状况的图样 B.可以反映建筑物全貌
C.可以反映建筑物的门窗的高度和做法。 D.以上都可以。
16.高层和寒冷地区应采用（ ）。
A.有组织外排水 B.有组织内排水 C.无组织排水 D.自由落水
17.建筑立面图不可用（ ）命名。
A.朝向 B.外貌特征 C.结构类型 D.首尾轴线
18.（ ）一般向室内方向开启，开启时占用室内空间，不能防雨，多用于亮子。
A.上悬窗 B.中悬窗 C.下悬窗 D.立转窗
19.下列（ ）必定属于总平面图表达的内容。
A.墙体轴线 B.柱子轴线 C.相邻建筑物的位置 D.门窗尺寸
20.下列关于窗台构造的描述，错误的是（ ）。
A. 外窗台可以做成悬挑形式，挑出墙面60mm。
B.外窗台应该有不小于5%的排水坡度。
C.为了便于排水可在窗台下方做滴水槽或滴水线。
D. 窗台的较高以外窗台为准。
三、名词解释（每题2分，共10分）
1.门窗过梁
2.泛水
3.板式楼板
4.梁板式楼梯
5.横墙承重方案
四、解释符号含义（每题3分，共 15分）
1.
2.
3.
4.
5.
五、简答题（共15分）
1.楼梯有哪几部分组成？各部分的作用是什么？（7分）
2.简述平屋顶排水坡度形成方法及其特点。（8分）
六、右图所示为某建筑物一层平面图，请识图填空。（每空1分，共15分）
1.该建筑物的朝向为_ __，东西向总长为_ _ __，南北向总长为__ _。
2.该建筑室外地面标高为__ _，室内标高为_ _，室内外高差为__ _。
3.该建筑物在本层C3窗共有_ 扇，C3窗宽为_ 。M2的开启方式为_ 。
4.该建筑物的散水宽度为_ 。
5.1-1为剖面图的剖切位置，其剖视方向为 ，在设计中，剖切
位置一般选在_ 的位置。
6.图中左上角的符号为_ ，直径宜为 ，用 线绘制。
一层平面图 1:100
姓 名
学 号
年 级
专 业

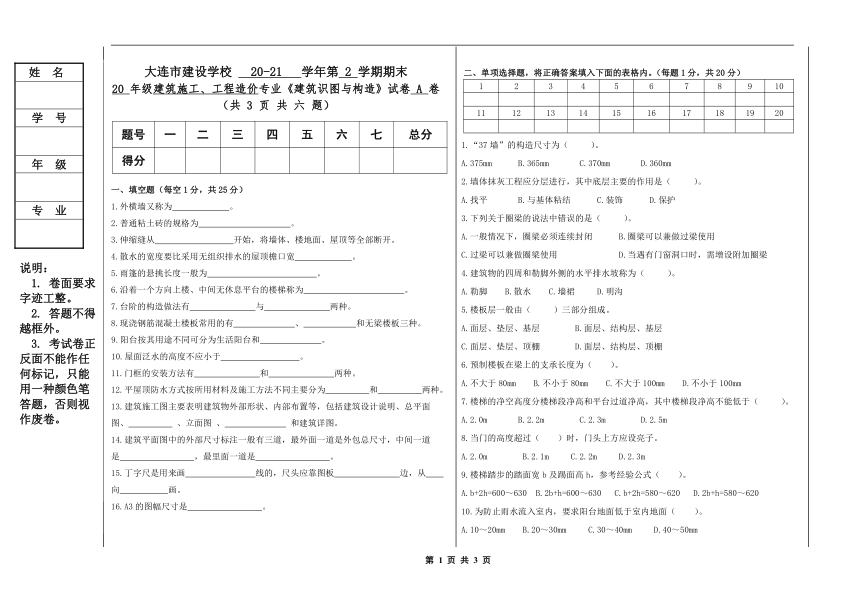

第 1 页 共 3 页
