一、选择题（每题2分，共24分，将选择的答案填写在表格内）
1 2 3 4 5 6 7 8 9 10 11 12
1．下列哪个点的坐标代表W面上的点（ ）。
A．（5，10，0） B.（0，0，0） C.(0，8，8) D.(0，0，5)
2．空间点A在H面的投影用（ ）表示。
A．a B.a′ C.a′′ D.a0
3．（ ）能反映物体真实大小和形状，工程上应用最广。
A.正投影图 B.斜投影图 C.透视投影图 D.轴测投影图
4．如果空间点A在空间点B的正前方，那么V面的投影图中，（ ）点的投影应写在括号内。
A.A B.B C.AB D.都不对
5．投影面的展开过程是，V面不动，H面绕OX轴向（ ）旋转90度，W面绕OZ轴向（ ）旋转90度，直到都与V面在同一个平面上。
A.下，左 B.下，右 C.右、下 D.左、下
6．平面与W面的夹角用（ ）表示。
A.α B. β C.γ D.δ
7．下列形体属于曲面体的是（ ）。
A.长方体 B.三棱柱 C. 四棱台 D.圆锥体
8．基础的主要作用是承受建筑物的上部荷载，并将这些荷载连同自身重量一起传给（ ）。
A.基础 B.地基 C.墙体 D.楼地层
9．下列属于柔性基础的是（ ）。
A.砖基础 B. 混凝土基础 C. 钢筋混凝土基础 D.桩基础
10．直线AB在W面的投影是反映实长的直线，那么直线AB是（ ）。
A.水平线 B.侧平线 C.正平线 D.侧垂线
11.判断图一中的线型为（ ）。
A．水平线 B.正垂线 C.侧平线 D.一般位置线
12.判断图二中的平面为（ ）。
A．水平面 B.正垂面 C.侧平面 D.正平面
图一 图二
二、填空题（每空1分，共24分）
1．投影分为平行投影和（ ），其中平行投影又分为（ ）和（ ）。
2．基础埋深是从（ ）到（ ）的垂直距离。
3．我国建筑统一模数的基本模数1M=（ ）mm。
4．地下室按构造形式不同分为（ ）和（ ）。
5．三面投影图的投影规律是（ ）、（ ）、（ ）。
6．水平投影面(H面投影)是一组互相平行的投影线自（ ）向（ ）且垂直于H面。
7．正平线是指平行于V面，（ ）于H、W面的直线。
8．民用建筑一般是由（ ）、墙（或柱）、楼地层、屋顶、楼梯、（ ）等六部分组成。
9．地下室按照功能分为普通地下室和（ ）。
10.空间平面分为投影面垂直面、（ ）和（ ）。
11.铅垂面是指垂直于H面，（ ）与V、W面的平面。
12.当设计最高地下水位低于地下室地面时，需要对地下室进行（ ）处理。
13.建筑按使用性质分为（ ）、（ ）、（ ）。
三、简答题（每题5分，共10分）
1.什么是耐火极限？怎样确定是否达到耐火极限？
2.影响基础的埋深因素有哪些？
四、作图题（共42分）
1. 已知点A、B、C的两面投影，补全三面投影，并判断其空间位置及两点的相对位置。（10分）
2.已知正平线AB，长为25mm，α=45°，AB距V面距离30mm,点A在OY轴上，求作直线AB的三面投影图。（10分）
3.作距离H面15mm的水平面ABCDE的正面及侧面投影。（10分）
4.根据下面立体图，绘出其三面投影图。（尺寸从图中按1:1量取）（12分）
A在（ ）上
B在（ ）上
C在（ ）上
C在A的（ ）方

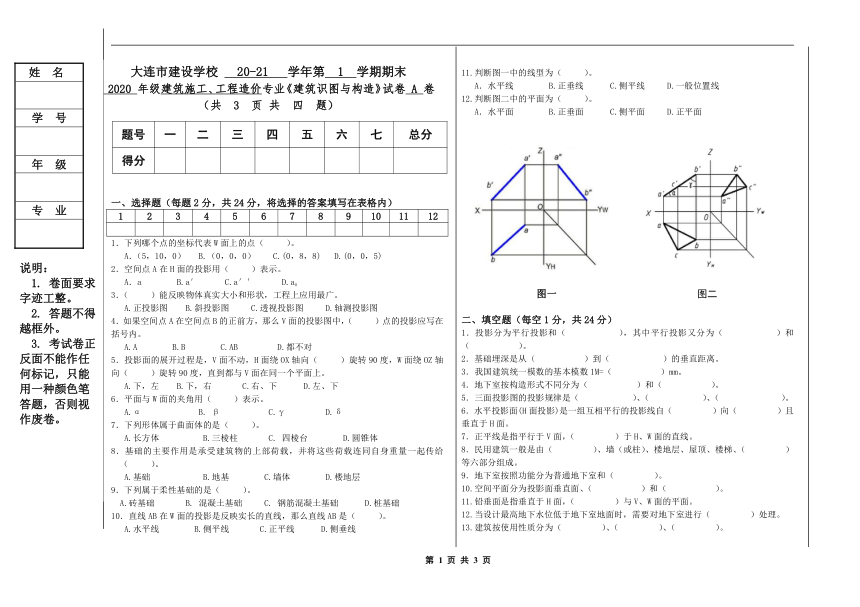

第 1 页 共 3 页
第 2 页 共 3 页
