一、选择题（每题2分，共20分，将选择的答案填写在表格内）
1 2 3 4 5 6 7 8 9 10
1．（ ）能反映物体真实大小和形状，工程上应用最广。
A.正投影图 B.斜投影图 C.透视投影图 D.轴测投影图
2．空间点A在W面的投影用（ ）表示。
A.a B.a′ C.a′′ D.a0
3．侧平线在（ ）面上的投影长度反映实长。
A.H B.V C.W D.都不反映
4．如果空间点A在空间点B的正上方，那么H面的投影图中，（ ）点的投影应写在括号内。
A.A B.B C.AB D.都不对
5．下列哪个点表示H面上的点（ ）。
A.（0,0,0） B.（0,10,6） C.（0,6,0） D.（10,7,0）
6．直线与H面的夹角用（ ）表示。
A.α B. β C. γ D.δ
7．下列属于燃烧体的是（ ）。
A.天然石材 B.胶合板 C. 木板条抹灰 D.金属
8．三面投影图的投影规律是（ ）。
A.长对正、高相等、宽平齐 B.长相等、高平齐、宽对正
C.长对正、高平齐、宽相等 D.长平齐、高对正、宽相等
9．三面投影图中，侧立投影面（W面）反映了形体的（ ）方位。
A.前后和上下 B.左右和上下 C.前后和左右 D.前后和下
10．以下哪项不是人工加固地基的方法（ ）。
A.压实法 B.换土法 C. 打桩法 D. 凝结法
二、填空题（每空2分，共40分）
1．建筑模数分为基本模数、（ ）、（ ）和模数数列。
2．住宅建筑1-3层的为（ ），4-6层为（ ）。建筑高度超过100米的为（ ）。
3．正立投影面(V面投影)是一组互相平行的投影线自（ ）向（ ）且垂直于V面。
4．民用建筑由基础、墙或柱、（ ）、屋顶、门窗、（ ）几个部分组成。
5．投影分为平行投影和（ ），平行投影又可以分为（ ）和（ ）。
6．垂直于一个投影面、平行于另两个投影面的直线，称为（ ）。
7．水平线是指（ ）于V面，倾斜于H、W面的直线。
8．正平面是指平行于V面，而（ ）于另两个投影面的平面。
9．一般位置平面是指对三个投影面都（ ）的平面。
10．建筑分为（ ）和（ ）。
11.基础按照受力特点分为（ ）和（ ）。
三、作图题（共40分）
1． 据下面立体图，绘出其三面投影图。（尺寸从图中按1:1量取）（10分）
2020级《建筑识图与构造》B卷答案
一、选择题
A C C B D A B C A D
二、填空题
1扩大模数、分模数
2、低层 多层 超高层
3、前 后
4、楼地层 楼梯
5、中心投影 正投影 斜投影
6、投影面垂直线
7、平行
8、垂直
9、倾斜
10、建筑物、构筑物
11.刚性基础 柔性基础
三、作图题
姓 名
学 号
年 级
专 业

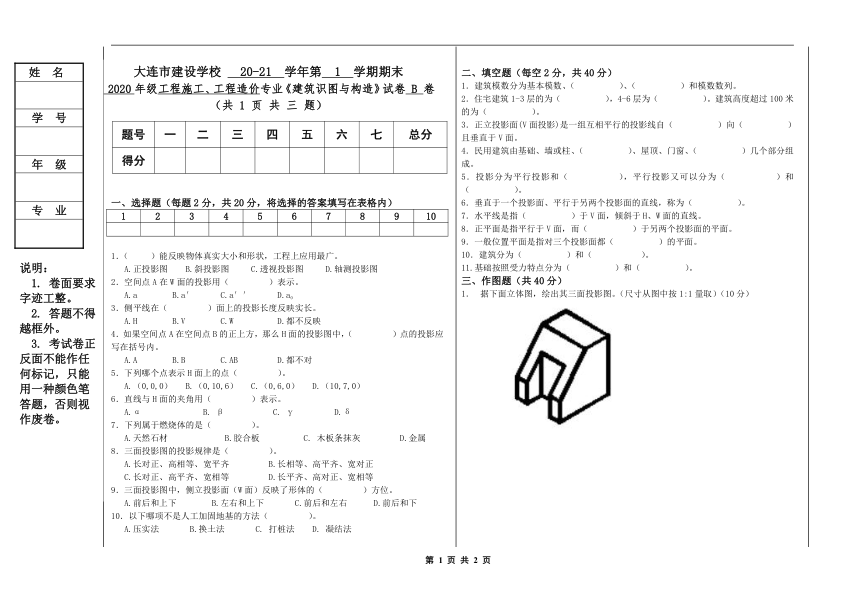

第 1 页 共 2 页
第 2 页 共 2 页
