一、填空题（每空1分，共15分）
1.投影可分为（ ）和平行投影，平行投影又分为（ ）和
（ ）。
2.三面投影图的投影规律是（ ）、（ ）和（）。
3.空间平面包括三种即（ ）、投影面垂直面和（ ）。
4.民用建筑一般是由（ ）、墙或柱、（ ）、屋顶、楼梯、（ ）等六部分组成。
5.( ）是建筑物的地下部分，直接与土层接触，它承受着建筑物的全部荷载并将它传给下面的 （ ）。
6.地下室按构造形式的不同可分为（ ）和（ ）。
二、选择题（每题2分，共26分）
1.下列哪个点的坐标代表是H面上的点。 ( )
A.（0，0，0） B.（0，10，8）
C.（0，0，5） D.（5，10，0）
2.正垂线在的投影产生积聚性。 ( )
A.H 面 B.V面 C.W 面 D.Y 面
3.直线AB的W面投影反映实长，该直线为。 ( )
A.水平线 B.正平线 C.侧平线 D.侧垂线
4.直线与W面的夹角用表示。 ( )
A.a B.β C.γ D.δ
5.如下图所示，判断平面的空间位置。（ ）
A. 正平面 B.正垂面
C. 铅垂面 D.一般位置平面
6.我们把平行于H面，垂直于V、W面的平面称为。（ ）
A.正平面 B.水平面
C.铅垂面 D.一般位置平面
7.下列属于平面体的有。 （ ）
A.圆锥体 B. 球体 C. 四棱锥体 D.圆柱体
8.学校属于下列哪种建筑。（ ）
A．居住建筑 B.公共建筑 C.农用建筑 D.工业建筑
9. 当地下水位高，基础不能埋在地下水位以上时，应将基础底面埋置在
以下。（ ）
A.最高水位200mm B.最低水位200mm
C.最高水位500mm D.最高水位与最低水位之间
10.某住宅工程室内地坪比室外地坪高0.3m,条形基础基底标高为-1.8m,则基础
埋深为。 （）
A.0.3m B.1.5m C.1.8m D.2.1m
11.等高式大放脚的砌法是每两皮砖高放出砖。 （ ）
A.1/4 B. 1/2 C.3/4 D.1
12.当建筑物荷载较大，地基土层软弱且较厚，基础不能埋置于软弱土层内，
常采用。 （ ）
A.桩基础. B.独立基础 C.板式基础 D.箱型基础
13.下列属于柔性基础的是。 （ ）
A.砖基础 B.毛石基础 C.混凝土基础 D.钢筋混凝土基础
三、简答题（共15分）
1.简答建筑构件耐火极限的含义。（6分）
2.地下室什么情况下应做防潮？什么情况下应做防水？（9分）
四、作图题（共44分）
1.已知点A、B、C的两面投影，补全三面投影，并判断其空间位置及两点的相对位置。
（11分）
2．已知侧平线AB，长等于30mm，a=45°，距离W面为20mm，且点A在X轴上，
求作直线AB的三面投影。（12分）
3．求作距离H面为15mm的水平面ABCDEF的正面及侧面投影，要求标出下列A、B、C、D、E、F各点的投影。（9分）
4.根据直观图的尺寸画形体三面投影图。（按1：1比例，尺寸从立体图中量取）
（12分）
大连市建设学校 18-19 学年第 1 学期期末
18 年级建筑施工、工程造价专业《建筑识图与构造》试卷 A 卷
（共 3 页 共 六 题）
一、填空题（每空1分，共30分）
中心投影、正投影、斜投影
长对正、高平齐、宽相等
一般位置平面、投影面平行面
基础、楼地层、门窗
基础、地基
半地下室、全地下室
二、选择题，将答案填入下面的表格内。（每题2分，共20分）
1-5 DBCCB 6-10 BCBBD 11-13 AAD
三、名词解释（共15分）
1、耐火极限：指从建筑物构件受到火的作用时起，到建筑物失去支持能力或完整性被破坏或失去隔火作用时为止的这段时间，用小时表示。
2、防潮处理：当设计最高地下水位低于地下室地面，由于地下水不会直接进入地下室，墙和地坪仅受到土层中潮湿的影响，这时只需做防潮处理。
防水处理：当设计最高地下水位高于地下室地面时，地下室的底板和部分外墙将侵入水中，地下室的外墙受到地下水的侧压力，底板受到浮力，此时地下室应做防水处理。
四、作图题（共44分）
1、(15分)
A在 V面 上 B在 z轴 上 C在 一般位置 上
A在B的 下、左 方 C在A的 右、前、下 方
2、（12分）
3、（9分）
4、（12分）
A在 上
B在 上
C在 上
A在B的 方，
C在A的 方。

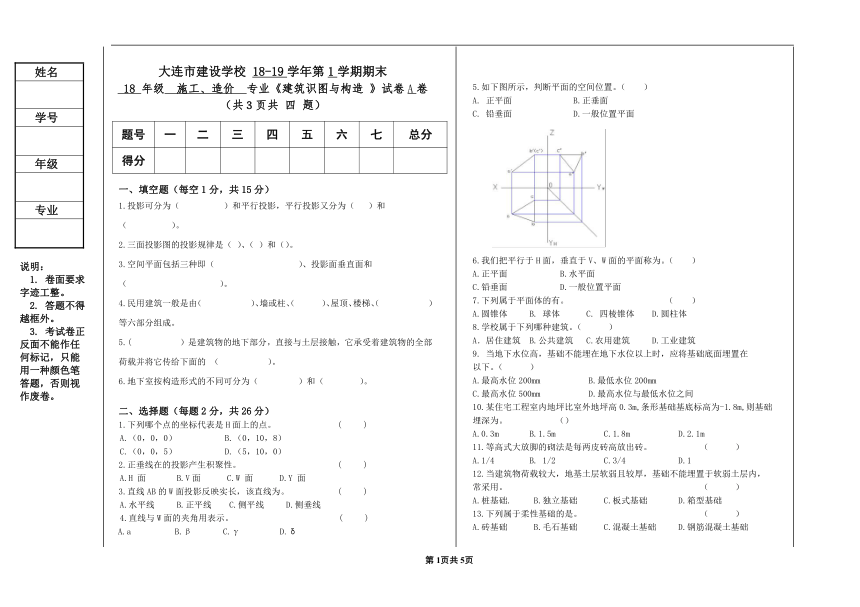

第1页共3页

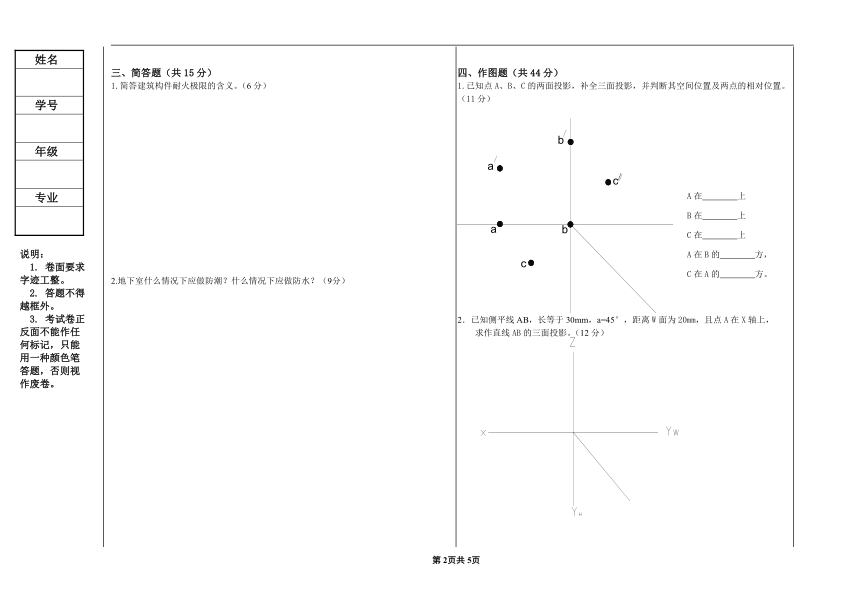

第2页共3页
