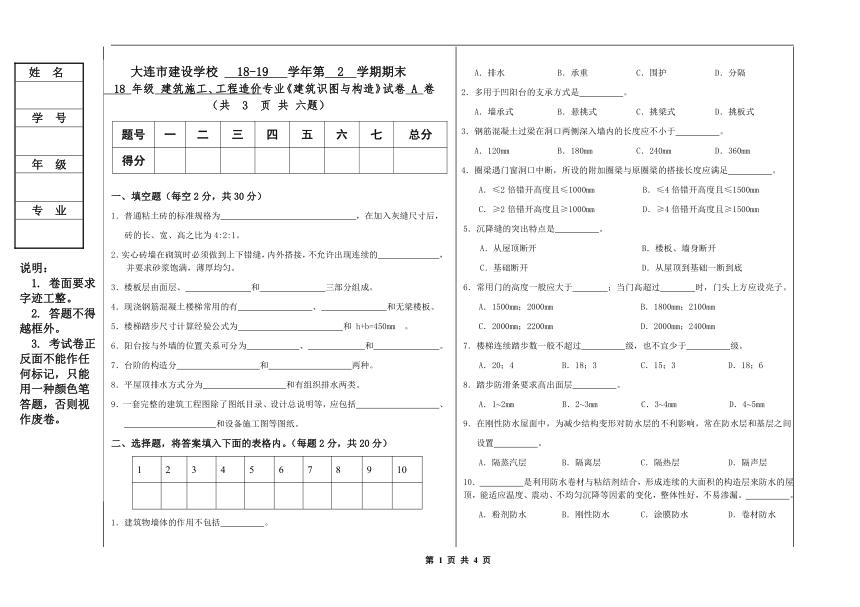

一、填空题（每空2分，共30分）
1．普通粘土砖的标准规格为 　 　　　　 ，在加入灰缝尺寸后，
砖的长、宽、高之比为4:2:1。
2．实心砖墙在砌筑时必须做到上下错缝，内外搭接，不允许出现连续的 ，并要求砂浆饱满，薄厚均匀。
3．楼板层由面层、 　 和 　 三部分组成。
4．现浇钢筋混凝土楼梯常用的有 　　 、 　 和无梁楼板。
5．楼梯踏步尺寸计算经验公式为 　 和 h+b=450mm 。
6．阳台按与外墙的位置关系可分为 、 和 　 。
7．台阶的构造分 　　 　 和 　　 　 两种。
8．平屋顶排水方式分为 　　　 和有组织排水两类。
9．一套完整的建筑工程图除了图纸目录、设计总说明等，应包括 　　 　 、
　 　　 和设备施工图等图纸。　
二、选择题，将答案填入下面的表格内。（每题2分，共20分）
1 2 3 4 5 6 7 8 9 10
1．建筑物墙体的作用不包括　　　　　。
A．排水 B．承重 C．围护 D．分隔
2．多用于凹阳台的支承方式是　　　　　。
A．墙承式 B．悬挑式 C．挑梁式 D．挑板式
3．钢筋混凝土过梁在洞口两侧深入墙内的长度应不小于　　　　　。
A．120mm B．180mm C．240mm D．360mm
4．圈梁遇门窗洞口中断，所设的附加圈梁与原圈梁的搭接长度应满足　　　　　。
A．≤2倍错开高度且≤1000mm 　 B．≤4倍错开高度且≤1500mm
C．≥2倍错开高度且≥1000mm 　 D．≥4倍错开高度且≥1500mm
5．沉降缝的突出特点是　　　　　。
A．从屋顶断开 B．楼板、墙身断开
C．基础断开 D．从屋顶到基础一断到底
6．常用门的高度一般应大于　　　　；当门高超过　　　　时，门头上方应设亮子。
A．1500mm；2000mm B．1800mm；2100mm
C．2000mm；2200mm D．2000mm；2400mm
7．楼梯连续踏步数一般不超过　　　　　级，也不宜少于　　　　　级。
A．20；4 B．18；3 C．15；3 D．18；6
8．踏步防滑条要求高出面层　　　　　。
A．1~2mm B．2~3mm C．3~4mm D．4~5mm
9．在刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层和基层之间
设置　　　　　。
A．隔蒸汽层 B．隔离层 C．隔热层 D．隔声层
10．　　　　　是利用防水卷材与粘结剂结合，形成连续的大面积的构造层来防水的屋顶，能适应温度、震动、不均匀沉降等因素的变化，整体性好，不易渗漏。　　　　　。
A．粉剂防水 B．刚性防水 C．涂膜防水 D．卷材防水

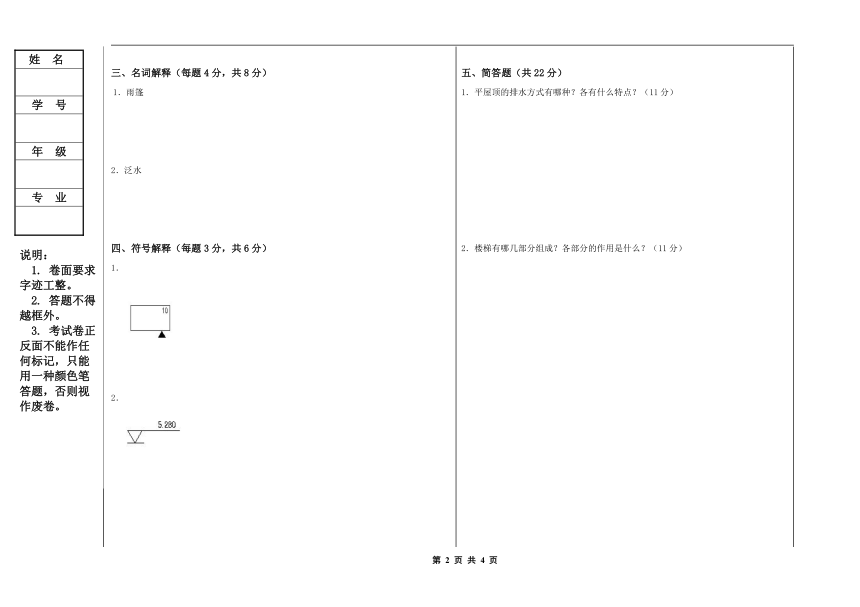

三、名词解释（每题4分，共8分）
1．雨篷
2．泛水
四、符号解释（每题3分，共6分）
1．
2．
五、简答题（共22分）
1．平屋顶的排水方式有哪种？各有什么特点？（11分）
2．楼梯有哪几部分组成？各部分的作用是什么？（11分）
六、识图题（每空1分，共14分）
（1）建筑物外墙厚 mm。
（2）该建筑物层高2．70m，男卫生间地面标高比一层地面标高低60ｍｍ在图中标出男卫
生间标高。
（3）该建筑物的朝向 ，东西向的总尺寸为 ，南北向的总尺寸为 。
（4）散水的宽度是 mm，室内外高差是 mm。
（5）图中右上角的图例，称为 ，圆的直径为 mm。
（6）C1821的宽度是 ，高度是 。
（7）写出图例的含义 。
（8）档案资料图书室的开间尺寸 ，进深尺寸 。
大连市建设学校 18-19 学年第 2 学期期末
18 年级建筑施工、工程造价专业《建筑识图与构造》试卷 A 卷
（共 3 页 共 六 题）
一、填空题（每空2分，共30分）
1、 240x115x53mm
2、 垂直通缝
3、 结构层、顶棚
4、 板式楼板、梁板式楼板
5、 2h+b=600~630mm
6、 凸阳台、凹阳台、半凸半凹阳台
7、 踏步、平台
8、 无组织排水
9、 建筑施工图、结构施工图
10、
二、选择题，将答案填入下面的表格内。（每题2分，共20分）
1-5 AACCD 6-10 CBBBD
三、名词解释（共8分）
1、雨篷：设置在建筑物外墙出入口的上方用以挡雨并有一定装饰作用的悬挑构件。
2、泛水：屋面与垂直墙面交界处的构造处理。
四、符号解释（共6分）
1、 新建10层建筑物，黑色三角代表建筑物的主要出入口。
2、相对标高为5.280米
五、简答题（共22分）
1、平屋顶的排水方式有哪种？各有什么特点？（11分）
答：平屋顶的排水方式分为无组织排水和有组织排水。
（1） 无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式。无组织排水构造简答、造价低，不易漏雨和堵塞，适用于少于地区和低层建筑。
（2） 有组织排水是将屋面雨水通过排水系统，进行有组织的排除。有组织排水构造复杂，造价高，但雨水不会冲刷墙面，因而被广泛应用于各类建筑中。
2、楼梯有哪几部分组成？各部分的作用是什么？（11分）
答：楼梯由楼梯段、平台、栏杆扶手组成。
（1） 楼梯段：倾斜并带有踏步的构件，连接楼层和中间平台，是楼梯的主要部分。
（2） 平台：位于两个楼梯段之间的水平构件，主要的作用是转向、缓冲和休息。
（3） 栏杆扶手：在楼梯段和平台边缘的维护构件。
六、识图题（每空1分，共14分）
（1）建筑物外墙厚 370 mm。
（2）该建筑物层高2．70m，男卫生间地面标高比一层地面标高低60ｍｍ在图中标出男卫
生间标高。
（3）该建筑物的朝向 坐南朝北 ，东西向的总尺寸为 34140mm ，南北向的总尺寸为 14340mm 。
（4）散水的宽度是 900 mm，室内外高差是 500 mm。
（5）图中右上角的图例，称为 指北针 ，圆的直径为 24 mm。
（6）C1821的宽度是 1800 mm ，高度是 2100mm 。
（7）写出图例的含义 C号轴线之后附加的第一根轴线 。
（8）档案资料图书室的开间尺寸 10500mm ，进深尺寸 6000mm 。
