一、填空题（每空2分，共30分）
1．按墙体所处的位置不同，可分为外墙和 ；沿建筑物纵轴线方向的墙称为纵墙，沿横轴线方向的墙称为横墙，通常还把 称为山墙。
2．在砖墙的组砌中，把砖的长边垂直于墙面砌筑的砖叫 ，把砖的长边平行与墙面砌筑的砖叫顺砖；上下皮砖之间的水平灰缝称水平缝，左右两块砖之间的垂直缝称 。
3．预制钢筋混凝土楼板的种类有 、槽形楼板和 。
4．楼梯段由若干个踏步组成，踏步的水平面叫 ，垂直面叫 。
5．楼梯扶手高度常采用 mm，楼梯平台处和顶层楼梯平台处的水平栏杆高度不小于 mm。
6．阳台的承重结构形式主要有 、 和 。
7．平屋顶的排水坡可通过 和 两种方法形成。
二、选择题，将答案填入下面的表格内。（每题2分，共20分）
1 2 3 4 5 6 7 8 9 10
1．防潮层一般设置在 。
A．室外地面以下60mm B．室内地面以下60mm
C．室外地面以上60mm D．室内地面以上60mm
2．窗的尺寸一般以 为模数 。
A．50mm B．200mm
C．300mm D．600mm
3．伸缩缝是为了预防 对建筑物的不利影响而设置的。
A．温度变化 B．地基不均匀沉降 C．地震 D．荷载过大
4．楼板层基本上由三个层次组成，它们是面层、结构层和 。
A．防潮层 B．抹灰面 C．附加层 D．顶棚层
5．楼梯平台的宽度指墙面到转角扶手中心线的距离，它的宽度应大于或等于 的
宽度，且 。
A．中间平台；≥1．2m B．楼梯段；≥1．2m
C．休息平台；≤1．3m D．楼梯段；≤1．3m
6．楼梯段处净高应不小于 ，平台处净高应不小于 。
A．2m；2．2m B．2m；2．4m C．2．2m；2m D．2．2m；2．2m
7．屋面防水分为 个等级。
A．1 　 B．2 　 C．3 　 D．4
8．当房间尺寸较大．形状近似正方形时，现浇钢筋混凝土楼板常采用 。
A．井式楼板 B．板式楼梯板 　C．梁板式楼板 　 D．无梁楼板
9．砖墙砌筑时必须上下错缝，错缝的距离不小于 砖长。
A．1/4 　 B．1/3 C．1/2 D．3/4
10．关于楼梯．坡道的范围说法错误的是 。
A．楼梯的坡度为20°~45°
B．爬梯的坡度为45°~90°
C．坡道坡度为0°~20°
D．无障碍坡道的坡度为1/10

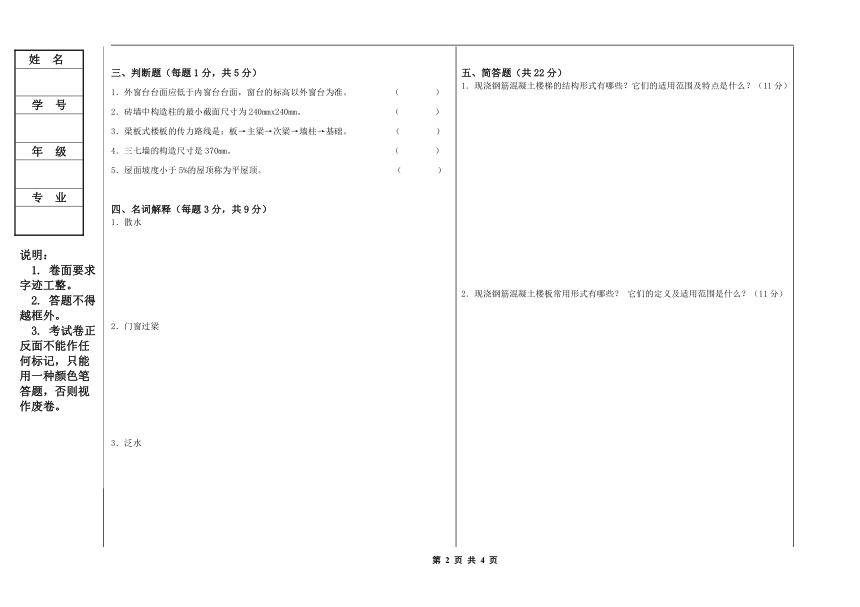

三、判断题（每题1分，共5分）
1．外窗台台面应低于内窗台台面，窗台的标高以外窗台为准。 （ ）
2．砖墙中构造柱的最小截面尺寸为240mmx240mm。 （ ）
3．梁板式楼板的传力路线是：板→主梁→次梁→墙柱→基础。 （ ）
4．三七墙的构造尺寸是370mm。 （ ）
5．屋面坡度小于5%的屋顶称为平屋顶。 （ ）
四、名词解释（每题3分，共9分）
1．散水
2．门窗过梁
3．泛水
五、简答题（共22分）
1．现浇钢筋混凝土楼梯的结构形式有哪些？它们的适用范围及特点是什么？（11分）
2．现浇钢筋混凝土楼板常用形式有哪些？ 它们的定义及适用范围是什么？（11分）
六、识图题（每空1分，共14分）
（1）建筑物外墙厚 mm。
（2）该建筑物层高2．70m，男卫生间地面标高比一层地面标高低60ｍｍ在图中标出男卫
生间标高。
（3）该建筑物的朝向 ，东西向的总尺寸为 ，南北向的总尺寸为 。
（4）散水的宽度是 mm，室内外高差是 mm。
（5）图中右上角的图例，称为 ，圆的直径为 mm。
（6）C1821的宽度是 ，高度是 。
（7）写出图例的含义 。
（8）档案资料图书室的开间尺寸 ，进深尺寸 。
18 年级 建筑施工、工程造价专业《建筑识图与构造》试卷 B 卷
一、填空题（每空1分，共30分）
1．内墙 外横墙
2．丁砖 垂直缝
3．实心平板、空心楼板
4．踏面、踢面
5．900mm、1050mm
6．搁板式、挑梁式、挑板式
7．有组织排水、无组织排水
二、选择题，将答案填入下面的表格内。（每题2分，共20分）
1-5 BCADB 6-10 CBAAD
三、判断题（每题1分，共5分）
1．╳（内窗台）
2．╳（240x180mm）
3．√
4．╳ （365mm）
5． √
四、名词解释（每题3分，共9分）
1．散水：勒脚下部的水平排水坡。
2．门窗过梁：墙体上开设门窗时，洞口上部的横梁叫做门窗过梁。
3．泛水：屋面与垂直墙面交接处的构造处理叫做泛水，如女儿墙与屋面，烟囱与屋面等。
五、简答题（共22分）
1．现浇钢筋混凝土楼板常用的有哪些？它们的适用范围是什么？（11分）
答：现浇钢筋混凝土楼板有板式楼板、梁板式楼板和无梁楼板。
板式楼板适用于跨度较小的房间。
梁板式楼板适用于跨度和面积都比较大的房间。
无梁楼板适用于商店、仓库等建筑。
2．现浇钢筋混凝土楼梯结构形式有哪些？ 它们的定义及特点是什么？（11分）
答： 现浇钢筋混凝土楼梯结构形式有板式楼梯和梁板式楼梯。
（1） 板式楼梯：楼梯段作为一块板，板面上做成踏步，楼梯段的两端设置平台梁。板式楼梯结构简单、底面平整、施工方便，但自重较大，耗用材料多，适用于楼梯段跨度及荷载较小的楼梯。
（2） 梁板式楼梯：楼梯段中设有斜梁的楼梯，又称斜梁式楼梯。梁板式楼梯受力较好，用材比较经济，但模板较复杂，适用于各种长度的楼梯
六、识图题（每空1分，共14分）
（1）建筑物外墙厚 370 mm。
（2）该建筑物层高2．70m，男卫生间地面标高比一层地面标高低60ｍｍ在图中标出男卫
生间标高。
（3）该建筑物的朝向 坐南朝北 ，东西向的总尺寸为 34140mm ，南北向的总尺寸为 14340mm 。
（4）散水的宽度是 900 mm，室内外高差是 500 mm。
（5）图中右上角的图例，称为 指北针 ，圆的直径为 24 mm。
（6）C1821的宽度是 1800 mm ，高度是 2100mm 。
（7）写出图例的含义 C号轴线之后附加的第一根轴线 。
（8）档案资料图书室的开间尺寸 10500mm ，进深尺寸 6000mm 。
