一、选择题（每题2分，共20分，将选择的答案填写在表格内）
1 2 3 4 5 6 7 8 9 10
1．下列哪个点的坐标代表H面上的点（ ）。
A．（5，10，0） B.（0，0，0） C.(0，8，8) D.(0，0，5)
2．空间点A在V面的投影用（ ）表示。
A．a B.a′ C.a′′ D.a0
3．（ ）能反映物体真实大小和形状，工程上应用最广。
A.正投影图 B.斜投影图 C.透视投影图 D.轴测投影图
4．如果空间点C在空间点D的正上方，那么H面的投影图中，（ ）点的投影应写在括号内。
A.C B.D C.CD D.都不对
5．投影面的展开过程是，V面不动，H面绕OX轴向（ ）旋转90度，W面绕OZ轴向（ ）旋转90度，直到都与V面在同一个平面上。
A.下，左 B.下，右 C.右、下 D.左、下
6．平面与H面的夹角用（ ）表示。
A.α B. β C.γ D.δ
7．下列形体属于曲面体的是（ ）。
A.长方体 B.三棱柱 C. 四棱台 D.圆锥体
8．基础的主要作用是承受建筑物的上部荷载，并将这些荷载连同自身重量一起传给（ ）。
A.基础 B.地基 C.墙体 D.楼地层
9．当建筑物荷载较大，地基土层软弱且较厚，基础不能埋置于软弱土层内，（ ）
常采用。
A.桩基础. B.独立基础 C.板式基础 D.箱型基础
10．直线AB在W面的投影是反映实长的直线，那么直线AB是（ ）。
A.水平线 B.侧平线 C.正平线 D.侧垂线
二、填空题（每空1分，共20分）
1．投影分为中心投影和（ ），其中平行投影又分为（ ）和（ ）。
2．基础埋深是从（ ）到（ ）的垂直距离。
3．我国建筑统一模数的基本模数1M=（ ）mm。
4．地下室按构造形式不同分为（ ）和（ ）。
5．三面投影图的投影规律是（ ）、（ ）、（ ）。
6．水平投影面(H面投影)是一组互相平行的投影线自（ ）向（ ）且垂直于H面。
7．正平线是指平行于V面，（ ）于H、W面的直线。
8．民用建筑一般是由（ ）、墙（或柱）、楼地层、屋顶、楼梯、（ ）等六部分组成。
9．地下室按照构造形式分为全地下室和（ ）。
10.空间平面分为投影面垂直面、（ ）和（ ）。
11.铅垂面是指垂直于H面，（ ）与V、W面的平面。
三、简答题（每题5分，共10分）
1.造成门窗热损失的途径有哪些？提高门窗保温与节能的措施包括什么 （5分）
2. 简答建筑构件耐火极限的含义。（5分）

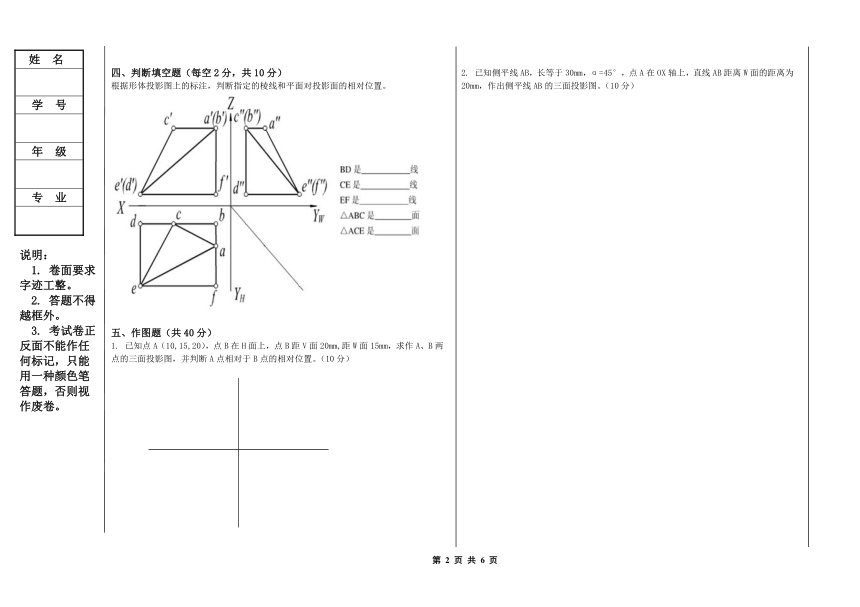

四、判断填空题（每空2分，共10分）
根据形体投影图上的标注，判断指定的棱线和平面对投影面的相对位置。
五、作图题（共40分）
1. 已知点A（10,15,20），点B在H面上，点B距V面20mm,距W面15mm，求作A、B两点的三面投影图，并判断A点相对于B点的相对位置。（10分）
2. 已知侧平线AB，长等于30mm，α=45°，点A在OX轴上，直线AB距离W面的距离为20mm，作出侧平线AB的三面投影图。（10分）

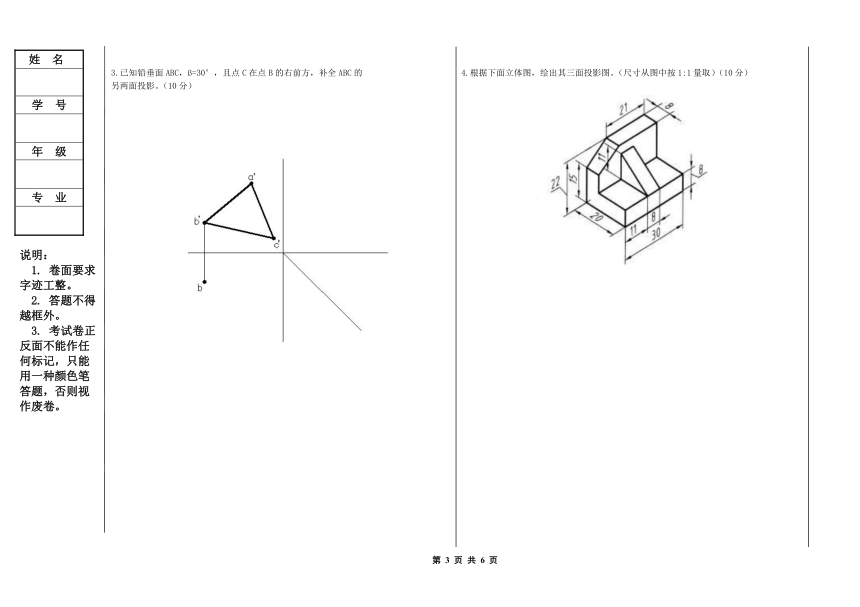

3.已知铅垂面ABC， =30°，且点C在点B的右前方，补全ABC的
另两面投影。（10分）
4.根据下面立体图，绘出其三面投影图。（尺寸从图中按1:1量取）（10分）
上学期《建筑识图与构造》A卷答案
一、选择题
A B A B B A D B A B
二、填空题
1、平行投影 正投影 斜投影
2、室外地面 基础底面
3、100
4、全地下室 半地下室
5、长对正、高平齐、宽相等
6、上 下
7、平行
8、基础、门窗
9、半地下室
10、投影面平行面 一般位置面
11. 倾斜
三、简答题
1、损失途径：热传导热辐射；各种缝隙 措施：限制窗墙比、增加窗扇层数和玻璃层数、减少缝的长度、采用密封和密闭措施。
2、耐火极限是指任一建筑构件在规定的耐火试验条件下，从受到火的作用时起，到失去支持能力或完整性被破坏、或失去隔火作用时为止的这段时间，以小时表示。三条件中任一个出现就可以确定其达到耐火极限。
四、判断填空题（每空1分，共10分）
五、作图题
1、
A在B的右后上方
每点的三面投影都做对给4分，共8分；距离2分。
2、
每点三面投影2分，共6分；2个距离各1分，角度2分。
3、
4.
O
x
z
YH
YW
a′
a′′
a
b′′
b
b′
10
20
b’
b
a
a’
a’’
b’’
