一、填空题（每空1分，共25分）
1.丁字尺使用时只能靠（ ）方工作边，从（ ）向（ ）画线。
2.A3图纸的幅面尺寸为（ ）mm。
3.平屋顶按照屋面防水材料的不同，可分为（ ）和柔性防水屋面。
4.现浇整体式钢筋混凝土楼梯按构造形式分为（ ）和（ ）。
5.坡屋顶屋面承重结构形式分为（ ）、（ ）和梁架承重承重 。
6.建筑施工图主要表明建筑物的外部形状、内部布置等，包括建筑设计说明、总平面图、（ ）、立面图 、（ ）和建筑详图。
7.散水的宽度一般为（ ），当屋面挑檐时，散水宽度应（ ）。
8.阳台地面高度要比室内地面高度（ ）。
9.平屋顶常用的排水方式有（ ）和（ ）。
10.建筑工程施工图按内容和专业不同一般分为（ ） 、（ ）， 以及设备施工图。
11.楼梯的坡度一般为20°～45°，最常用的是（ ）。
12.斜梁在踏步板下方的楼梯是（ ） 楼梯。
13.泛水的高度一般不低于（ ）。
14.（ ）与圈梁共同作用，增强砖混结构建筑物的抗震能力。
15.变形缝可以分为（ ） 、（ ） 、（ ）。
二、选择题，将答案填入下面的表格内。（每题1分，共15分）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
1.雨篷的构造形式常见为悬挑式，悬挑长度为（ ）。
A、600-1000mm B、900-1000mm C、900-1500mm D、1100-2000mm
2.墙体的承重方案不包括下列哪项（ ）。
A、横墙承重 B、纵墙承重 C、半框架承重 D、屋架承重
3.将板的直接搁置在墙上，底面平整，适用于平面尺寸较小的楼板，是（ ）结构布置。
A、梁板式 B、板式 C、无梁式 D、悬挑式
4.普通粘土砖的规格为（ ） 。
A、240mm×l20mm×60mm B、240mm×110mm×55mm
C、240mm×115 mm×53mm D、240mm×115mm×55mm
5.沿建筑物短轴方向布置的墙称为（ ）。
A、山墙 B、横墙 C、纵墙 D、女儿墙
6.房屋工程图中相对标高的零点±0.000是指（ ）的标高。
A、室外设计地面 B、室内底层地面 C、入口台阶顶面 D、屋顶面
7.楼梯栏杆的高度不少于（ ）mm。
A、800 B、900 C、1000 D、1100
8.（ ）能反映出建筑物的立面外形和立面装饰做法。
A、建筑平面图 B、建筑立面图 C建筑详图 D、建筑剖面图
9.下列哪项不是总平面图采用的比例（ ）。
A、1:200 B、1:500 C、1: 1000 D、1:2000
10.下面哪项不是断面图的种类（ ）
A、重合断面图 B、分段断面图 C、移出断面图 D、中断断面图
11.下列哪种过梁在工程当中适用范围较广泛（ ）。
A、砖拱过梁 B、钢筋砖过梁 C、钢筋混凝土过梁 D、钢过梁
12.墙身防潮层一般设置在（ ）。
A、室外地面以下60mm B、室内地面以下60mm
C、室外地面以上60mm D、室内地面以上60mm
13.平面图中的尺寸标注一般有三道，最里面一道是（ ）。
A、轴线尺寸 B、外包尺寸 C、细部尺寸 D、构造尺寸
14.预制装配式钢筋混凝土楼板的特点是（ ）。
A、模板用量大 B、施工周期短 C、整体性好 D、容易在楼板上穿洞
15.屋顶采用在水平放置的屋面板上铺设轻质廉价材料形成坡度的称为（ ）。
A、材料找坡 B、搁置找坡 C、结构找坡 D、铺设找坡

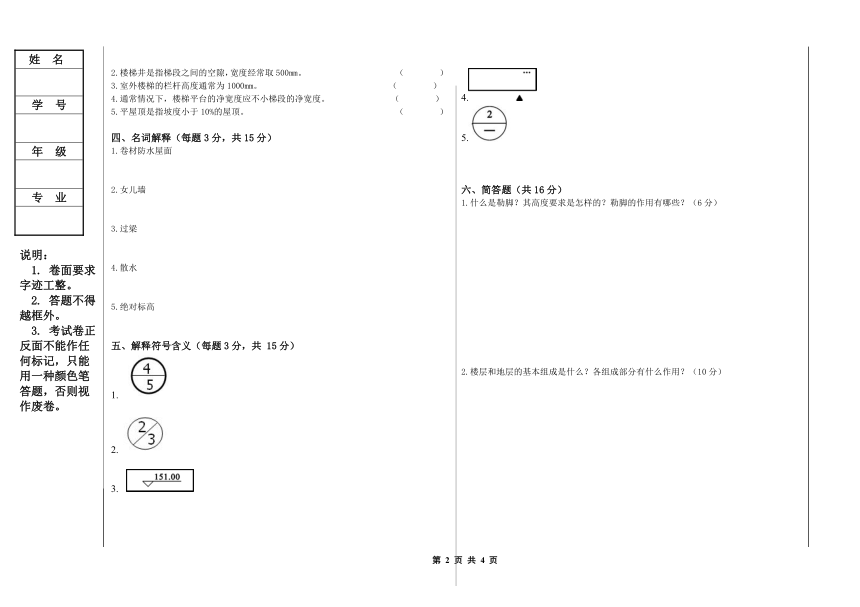

三、判断题（每题1分，共5分）
1.尺寸界线、尺寸线、尺寸起止符号和尺寸数字是尺寸标注的四个组成部分。 （ ）
2.楼梯井是指梯段之间的空隙，宽度经常取500mm。 （ ）
3.室外楼梯的栏杆高度通常为1000mm。 （ ）
4.通常情况下，楼梯平台的净宽度应不小梯段的净宽度。 （ ）
5.平屋顶是指坡度小于10%的屋顶。 （ ）
四、名词解释（每题3分，共15分）
1.卷材防水屋面
2.女儿墙
3.过梁
4.散水
5.绝对标高
五、解释符号含义（每题3分，共 15分）
1.
2.
4.
5.
六、简答题（共16分）
1.什么是勒脚？其高度要求是怎样的？勒脚的作用有哪些？（6分）
2.楼层和地层的基本组成是什么？各组成部分有什么作用？（10分）
七、识图题（每空1分，共9分）
（1）该平面图对称吗
（2）起居室的开间是 mm。
（3）C3的洞口宽度 ，本层有 扇。
（4）该建筑的层高为3米，卫生间地面标高比主卧室地面标高低60毫米，标出一层东边主卧室标高。
（5）该建筑物的朝向 ，东西向的总尺寸为 ，南北向的总尺寸为 。
（6）图中右下角的图例，称为 。
2022 施工、造价 《建筑识图与构造》 B卷 答案
填空
1、 左 左 右
2、297*420
3、刚性
4、板式楼梯 梁板式楼梯
5、横墙承重 屋架承重
6、平面图 剖面图
7、600-1000mm 比挑檐宽出150-200mm
8、低60mm
9、有组织排水 无组织排水
10、建筑施工图 结构施工图
11、30度
12、明步
13、250mm
14、构造柱
15、伸缩缝 沉降缝 防震缝
选择
1-5 CDBCB 6-10 BBBBB 11-15 CBCBA
判断题 ╳╳√√ ╳
名词解释
1、卷材防水屋面:用防水卷材和胶结材料分层粘贴形成防水层的屋面。
2、女儿墙：高出屋顶的墙。
3、过梁：为支撑门窗洞口上部墙体荷载，并将其传给洞口两侧墙体所设的横梁。基础：是建筑物最下部的承重构件，它承受建筑物的全部荷载，并把这些荷载连同自身的重量一起传给它下面的持力土层（地基）。
4、散水：靠近勒脚下部的水平排水坡。
5、绝对标高：以青岛黄海平均海平面定位绝对标高基准面所得到的标高。
解释含义
1、详图所在图纸编号为5，在第5页上第四个详图
2、附加定位轴线
3、室内标高
4、新建建筑物 三层 入口在箭头处
5、
六、简答
1、勒脚：外墙墙身接近室外地面的部分。高度不低于500mm，常用600-900mm。
作用：保护墙角墙体、防机械碰撞、美观装饰
2、楼板层：面层 结构层 顶棚
地坪层：面层、基层、垫层
七、识图
对称 4300 1200 4 2.040
南北 19440 10440 指北针
