大连市建设学校 19-20 学年第 1 学期期末
2019 年级建筑施工、工程造价专业《建筑识图与构造》试卷 A 卷
（共 3 页 共 五 题）
一、填空题（每空1分，共20分）
1.“37墙”的标志尺寸为 。
2.普通粘土砖的规格为 。
3.建筑物的四周和勒脚外侧的水平排水坡称为 。
4.现浇钢筋混凝土楼板常用的有 、 和无梁楼板三种。
5.当门的高度超过 时，门头上方应设亮子。
6.第二跑楼梯段折回和第一跑楼梯段平行的楼梯称为 。
7.室外台阶由 和 组成。
8.门框的安装方法有 和 两种。
9.刚性防水屋顶的构造层次有结构层、找平层、 和 。
10.附加圈梁的搭接长度不应小于 ，且不宜小于 。
11.顶棚按构造方式不同有 和 两种。
12.屋面泛水的高度不应小于 。
13.建筑施工图可表明建筑物外部形状、内部布置等，包括设计总说明、 、平面图、立面图 、 和建筑详图。
二、单项选择题，将正确答案填入下面的表格内。（每题1分，共20分）
1 2 3 4 5 6 7 8 9 10
11 12 13 14 15 16 17 18 19 20
1.沿建筑物纵轴线方向的墙称为（ ），外横墙又称为（ ）。
A.横墙，女儿墙 B.横墙，山墙 C.纵墙，山墙 D.纵墙，女儿墙
2.墙体抹灰工程应分层进行，其中面层主要的作用是（ ）。
A.找平 B.与基体粘结 C.装饰 D.保护
3.下列关于圈梁的说法中错误的是（ ）。
A.一般情况下，圈梁必须连续封闭 B.圈梁可以兼做过梁使用
C.过梁可以兼做圈梁使用 D.当遇有门窗洞口时，需增设附加圈梁
4.伸缩缝从（ ）开始，将墙体、楼地面、屋顶等全部断开。
A.基础底面 B.基础顶面 C.地基 D.基础梁
5.（ ）能反映出建筑物的立面外形和立面装饰做法。
A．建筑平面图 B.建筑立面图 C.建筑详图 D.建筑剖面图
6.预制楼板在墙上的支承长度为（ ）。
A.不大于80mm B.不小于80mm C.不大于100mm D.不小于100mm
7.楼梯的净空高度分楼梯段净高和平台过道净高，其中楼梯段净高不能低于（ ）。
A.2.0m B.2.2m C.2.3m D.2.5m
8.雨篷的悬挑长度一般为（ ）。
A.900～1000mm B.1000～1200mm C.1000～1500mm D.1100～1600mm
9.楼梯踏步的踏面宽b及踢面高h，参考经验公式（ ）。
A.b+2h=600～630 B.2b+h=600～630 C.b+2h=580～620 D.2b+h=580～620
10.为防止雨水流入室内，阳台面抹出（ ）的排水坡度。
A.0.5% B.1% C.3% D.5%
11.屋面坡度（ ）的屋顶称为坡屋顶。
A.大于5% B.大于5° C.大于15% D.大于15°
12.下列哪项是预制钢筋混凝土构件的特点（ ）。
A.模板用量大 B.施工周期短 C.整体性好 D.湿作业多
13.保温层设置在结构层和防水层之间的构造方式称为（ ）保温屋面。
A.倒置式 B.正置式 C.结合式 D.倒铺式
14.房屋工程图中相对标高的零点±0.000是指（ ）的标高。
A.入口台阶顶面 B.室外设计地坪 C.标准层室内地坪 D.首层室内地坪
15.关于建筑剖面图的用途，以下说法正确的是（ ）
A.主要用来表达房屋内部构造状况的图样。 B.可以反映建筑物全貌。
C.可以反映建筑物的门窗的高度和做法。 D.以上都可以。
16.临街建筑一般应采用（ ）。
A.有组织外排水 B.有组织内排水 C.无组织排水 D.自由落水
17.建筑立面图不可用（ ）命名。
A.朝向 B.外貌特征 C.结构类型 D.首尾轴线
18.（ ）一般向室内方向开启，开启时占用室内空间，不能防雨，多用于亮子。
A.上悬窗 B.中悬窗 C.下悬窗 D.平开窗
19.平面图中的外部尺寸尺寸标注一般有三道，最里面一道是（ ）。
A．轴线尺寸 B.外包尺寸 C.细部尺寸 D.构造尺寸
20.楼梯平台宽度不应小于梯段宽度，并不得小于（ ）。
A.900mm B.1000mm C.1100mm D.1200mm
三、判断题（每题1分，共5分）
1.地层由基层、垫层和面层三部分组成。 （ ）
2.建筑详图图一般采用1:50、1:20、1:10等较大的比例。 （ ）
3.砖砌隔墙属于承重墙。 （ ）
4.室内楼梯栏杆高度为900mm。 （ ）
5.小型预制装配式楼梯是将踏步、斜梁、平台梁、平台板分别预制，然后进行装配。 （ ）
4、 名词解释（每题3分，共12分）
1.横墙承重方案
2.刚性防水屋顶
3.板式楼梯
4.梁板式楼板

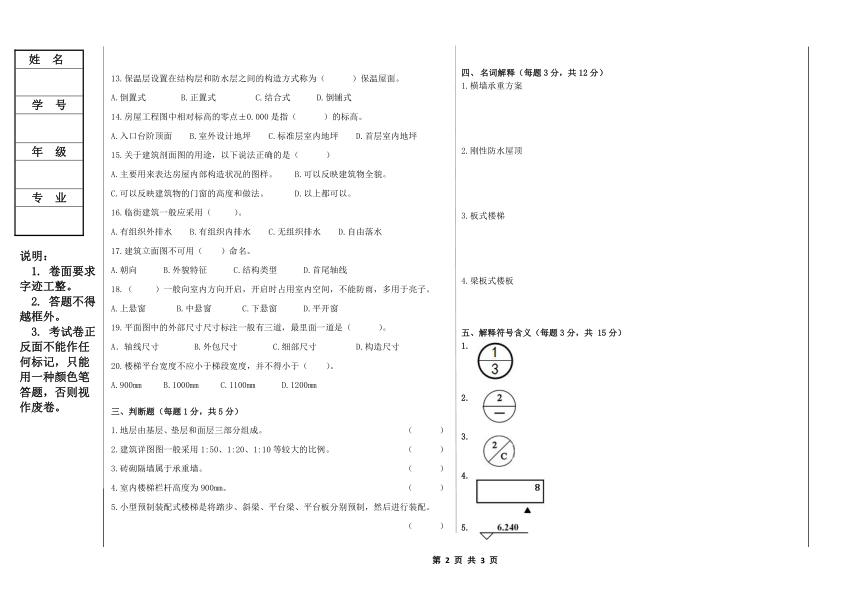

五、解释符号含义（每题3分，共 15分）
1.
2.
3.
4.
5.
六、简答题（共15分）
1.楼板层有哪几部分组成？各部分的作用是什么？（7分）
2.简述平屋顶排水排水方式及其特点。（8分）
七、右图所示为某建筑物一层平面图，请识图填空（每空1分，共13分）
1.建筑平面图是用一个假想的剖切平面沿略高于 的位置剖切房屋后，
移去上面部分，将剩余部分向水平面做正投影所得的水平剖面图。
2.该建筑物的朝向为_ __。
3.该建筑室外地面标高为__ _，室内标高为_ _，室内外高差为__ _。
4.该建筑物在本层中C2窗共有_ 扇。
门M4的开启方式为_ ，M4的宽度为_ 。
5.该建筑室外台阶平台进深为_ 。
6.1-1为剖面图的剖切位置，其剖视方向为 ，在设计中，剖切
位置一般选在_ 的位置。
7.图中左上角的图例，称为 。
8.C2外窗台详图参见 图纸。
一层平面图 1:100
B卷答案
一、填空题
1.370MM 2.53mm×115mm×240mm 3.散水 4.梁板式楼板、板式楼板 5.2.2m
6.双跑平行楼梯 7.架空和实铺 8.立口法和塞口法 9.隔离层和防水层 10.1000mm，两倍的错开高度 11.直接式顶棚和悬吊式顶棚 12.250mm 13.剖面图
二、选择题
1.C 2.C 3.C 4.B 5.B 6.D 7.B 8.C 9.A 10.B 11.A 12.B 13.B 14.D 15.A
16.B 17.C 18.C 19.C 20.D
三、判断题
1.√ 2.√ 3.× 4.√ 5.√
七、识图填空题
1.窗台
2.坐北朝南
3.-0.600，±0.000，0.6m
4.2扇，推拉门，1800mm
5.1300mm
6. 自右向左，内部结构构造复杂处或有代表性部位
7.指北针
8．建筑施工图03
姓 名
学 号
年 级
专 业
第 1 页 共 3 页
第 4 页 共 3 页
