一、填空题（每空1分，共30分）
1．普通粘土砖的标准规格为 　 　　　　 ，在加入灰缝尺寸后，
砖的长、宽、高之比为 　　　　　　 。
2．实心砖墙在砌筑时必须要做到 　 　　 、 　　 ，不允许出
现连续的 　 ，并要求 　　 　 、 　　　 。
3．楼板层是由 　 、 　 和 　 三部分组成。
4．楼梯踏步表面的防滑处理是在踏步踏口处做 　　 或 　 。
5．楼梯踏步尺寸计算经验公式为 　 或 。
6．阳台按与外墙的位置关系可分为 、 和 　 。
7．台阶的构造分 　　 　 和 　　 　 两种。
8．平屋顶主要由 　 　 、 　　 、 　 　 组成
有时由于构造要求增加 　 、 　 　 、 　 等。
9．平屋顶排水方式分为 　　　 和有组织排水两类，有组织排水又可分为
　　 和 　 　 两种。
10．一套完整的建筑工程图除了图纸目录、设计总说明等，应包括 　　 　 、
　 　　 和设备施工图等图纸。　
二、选择题，将答案填入下面的表格内。（每题2分，共20分）
1 2 3 4 5 6 7 8 9 10
1．建筑物墙体的作用不包括　　　　　。
A．排水 B．承重 C．围护 D．分隔
2．多用于凹阳台的支承方式是　　　　　。
A．墙承式 B．悬挑式 C．挑梁式 D．挑板式
3．钢筋混凝土过梁在洞口两侧深入墙内的长度应不小于　　　　　。
A．120mm B．180mm C．240mm D．360mm
4．圈梁遇门窗洞口中断，所设的附加圈梁与原圈梁的搭接长度应满足　　　　　。
A．≤2倍错开高度且≤1000mm 　 B．≤4倍错开高度且≤1500mm
C．≥2倍错开高度且≥1000mm 　 D．≥4倍错开高度且≥1500mm
5．沉降缝的突出特点是　　　　　。
A．从屋顶断开 B．楼板、墙身断开
C．基础断开 D．从屋顶到基础一断到底
6．常用门的高度一般应大于　　　　；当门高超过　　　　时，门头上方应设亮子。
A．1500mm；2000mm B．1800mm；2100mm
C．2000mm；2200mm D．2000mm；2400mm
7．楼梯连续踏步数一般不超过　　　　　级，也不宜少于　　　　　级。
A．20；4 B．18；3 C．15；3 D．18；6
8．踏步防滑条要求高出面层　　　　　。
A．1~2mm B．2~3mm C．3~4mm D．4~5mm
9．在刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层和基层之间
设置　　　　　。
A．隔蒸汽层 B．隔离层 C．隔热层 D．隔声层
10．采用高分子防水材料直接涂刷在屋面基层上形成不透水的薄膜层从而起到防水作
用的屋面防水方式称为　　　　　。
A．柔性防水 B．刚性防水 C．涂膜防水 D．卷材防水
三、判断题（每题1分，共5分）
1．单跑楼梯就是沿着一个方向上楼的楼梯。 （ ）
2．悬窗是窗扇沿竖轴转动的窗。 （ ）
3．平屋顶正置式保温是将保温材料层设置在结构层和防水层的上方。 （ ）
4．不到顶的隔墙称为隔断。 （ ）
5．平屋顶的刚性防水层有两种，砂浆防水层多用于预制板，细石混凝土防水层多用于现浇板。 （ ）
四、名词解释（每题2分，共10分）

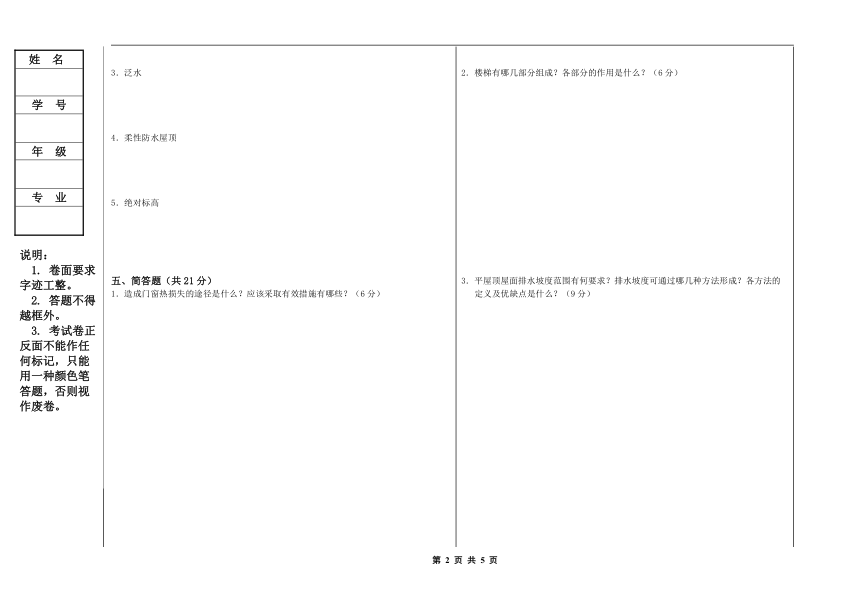

1．勒脚
2．梁板式楼梯
3．泛水
4．柔性防水屋顶
5．绝对标高
五、简答题（共21分）
1．造成门窗热损失的途径是什么？应该采取有效措施有哪些？（6分）
2．楼梯有哪几部分组成？各部分的作用是什么？（6分）
3．平屋顶屋面排水坡度范围有何要求？排水坡度可通过哪几种方法形成？各方法的
定义及优缺点是什么？（9分）
六、识图题（每空1分，共14分）
（1）起居室的开间是 mm，进深是 mm。
（2）C2的洞口宽度 mm，本层有 扇。
（3）该建筑三层起居室地面标高为6.300m，浴室地面标高比起居室地面标高低60mm，请在图中标出三层西侧浴室地面标高。
（4）该建筑物的朝向 ，东西向的总尺寸为 mm，南北向的总尺寸为 mm。
（5）图中右上角的图例，称为 。
（6）该建筑物外墙墙厚为 mm。
（7）该平面图所采用的比例尺为 。
（8）尺寸标注是由 、 、 和尺寸数字
四部分组成。
《建筑识图与构造》下 B卷答案
一、填空题（每空1分，共30分）
1．53mm*115mm*240mm 4:2:1
2．上下错缝 内外搭接 垂直通缝 砂浆饱满 厚薄均匀
3．面层 结构层 顶棚
4．防滑条 防滑槽
5．2h+b=600~630mm h+b=450mm
6．凸阳台 凹阳台 半凸半凹阳台
7．实铺 架空
8．结构层（承重层） 防水层（面层） 保温（隔热）层 找平层 找坡层 隔汽层
9．无组织排水 内排水 外排水
10．建筑施工图 结构施工图
二、选择题，将答案填入下面的表格内。（每题2分，共20分）
1-5 AACCD 6-10 CBBBC
三、判断题（每题1分，共5分）
1．╳（缺少：中间无休息平台）
2．╳（竖轴错，应水平轴）
3．╳（上方错，应为中间）
4．√
5．╳（预制板错，应为现浇板）
四、名词解释（每题2分，共10分）
1．勒脚:外墙与室外地坪接触的部分。
2．梁板式楼梯：是指楼梯段中设有斜梁的楼梯，又称斜梁式楼梯。
3．泛水：屋面与垂直墙面交接处的构造处理叫做泛水，如女儿墙与屋面，烟囱与屋面等。
4．柔性防水屋顶：又称卷材防水屋顶，是利用防水卷材与粘结剂结合，形成连续的大面积的构造层来防水的屋顶。
5．绝对标高：我国把青岛附近黄海的平均海平面定为绝对标高的零点，其他各地标高都以它作为基准。
五、简答题（共21分）
1．造成门窗热损失的途径是什么？应该采取有效措施有哪些？（6分）
答：造成门窗热损失一般有两个途径：一是门窗由于热传导、热辐射以及对流通风造成的；二是冷风通过门窗各种缝隙渗透所造成的。（2分）
有效措施：
（1）由于窗的散热量约为墙体散热量的2~3倍，所以要限制窗墙比。（1分）
（2）通过增加窗扇的层数和玻璃的层数，来提高保温性能。（1分）
（3）减少缝的长度。（1分）
（4）采用密封和密闭措施来减少冷风的渗透。（1分）
2．楼梯有哪几部分组成？各部分的作用是什么？（6分）
答：楼梯一般由楼梯段、平台、栏杆（板）和扶手三部分组成 。（3分）
（1）楼梯段是倾斜并带有踏步的构件，它连接楼层和中间平台，是楼梯的主要部分。
（1分）
（2）平台是位于两个楼梯段之间的水平构件，主要作用是转向、缓冲和休息。（1分）
（3）栏杆（板）和扶手是设在楼梯段和平台边缘的围护构件。（1分）
3．平屋顶屋面排水坡度范围有何要求？排水坡度可通过哪几种方法形成？各方法的定义及优缺点是什么？（9分）
答：平屋顶的屋面应有1%~5%的排水坡。（1分）
排水坡度可通过材料找坡和结构找坡两种方法形成。（2分）
材料找坡也称垫置坡度，它是在水平搁置的屋面板式用轻质材料，如水泥炉渣、膨胀珍珠岩等垫置成所需的坡度。（1分）
优点：室内顶棚平整，施工方便；（1分）
缺点：增加了屋面自重，所以常利用屋面保温隔热层兼做找坡层。（1分）
结构找坡也称搁置坡度，它是将屋面板按所需的坡度倾斜搁置。（1分）
优点：施工方便，荷载轻、造价低；（1分）
缺点：室内顶棚是斜面，因此多用于工业建筑和需做吊顶的公共建筑等。（1分）
六、识图题（每空1分，共14分）
1．5400 3900
2．1800 4
3．6.240
4．南北 18500 12200
5．指北针
6．370
7．1:50
8．尺寸界线 尺寸线 尺寸起止符号
