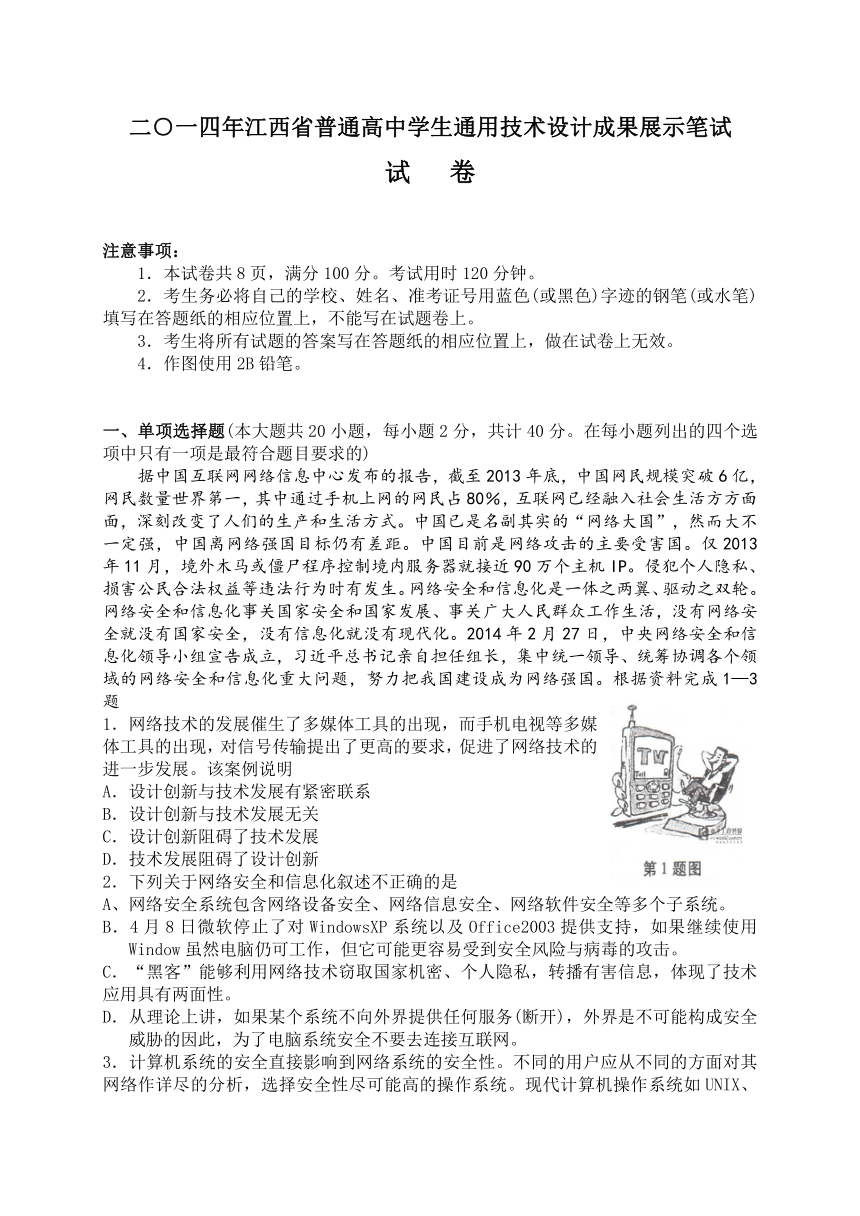

二○一四年江西省普通高中学生通用技术设计成果展示笔试
试 卷
注意事项：
1．本试卷共8页，满分100分。考试用时120分钟。
2．考生务必将自己的学校、姓名、准考证号用蓝色(或黑色)字迹的钢笔(或水笔)填写在答题纸的相应位置上，不能写在试题卷上。
3．考生将所有试题的答案写在答题纸的相应位置上，做在试卷上无效。
4．作图使用2B铅笔。
一、单项选择题(本大题共20小题，每小题2分，共计40分。在每小题列出的四个选项中只有一项是最符合题目要求的)
据中国互联网网络信息中心发布的报告，截至2013年底，中国网民规模突破6亿，网民数量世界第一，其中通过手机上网的网民占80％，互联网已经融入社会生活方方面面，深刻改变了人们的生产和生活方式。中国已是名副其实的“网络大国”，然而大不一定强，中国离网络强国目标仍有差距。中国目前是网络攻击的主要受害国。仅2013年11月，境外木马或僵尸程序控制境内服务器就接近90万个主机IP。侵犯个人隐私、损害公民合法权益等违法行为时有发生。网络安全和信息化是一体之两翼、驱动之双轮。网络安全和信息化事关国家安全和国家发展、事关广大人民群众工作生活，没有网络安全就没有国家安全，没有信息化就没有现代化。2014年2月27日，中央网络安全和信息化领导小组宣告成立，习近平总书记亲自担任组长，集中统一领导、统筹协调各个领域的网络安全和信息化重大问题，努力把我国建设成为网络强国。根据资料完成1—3题
1．网络技术的发展催生了多媒体工具的出现，而手机电视等多媒体工具的出现，对信号传输提出了更高的要求，促进了网络技术的进一步发展。该案例说明
A．设计创新与技术发展有紧密联系
B．设计创新与技术发展无关
C．设计创新阻碍了技术发展
D．技术发展阻碍了设计创新
2．下列关于网络安全和信息化叙述不正确的是
A、网络安全系统包含网络设备安全、网络信息安全、网络软件安全等多个子系统。
B．4月8日微软停止了对WindowsXP系统以及Office2003提供支持，如果继续使用Window虽然电脑仍可工作，但它可能更容易受到安全风险与病毒的攻击。
C．“黑客”能够利用网络技术窃取国家机密、个人隐私，转播有害信息，体现了技术应用具有两面性。
D．从理论上讲，如果某个系统不向外界提供任何服务(断开)，外界是不可能构成安全威胁的因此，为了电脑系统安全不要去连接互联网。
3．计算机系统的安全直接影响到网络系统的安全性。不同的用户应从不同的方面对其网络作详尽的分析，选择安全性尽可能高的操作系统。现代计算机操作系统如UNIX、Linux和Windows，根据系统的分类，上述操作系统属于
①自然系统 ②人造系统 ③实体系统 ④抽象系统
A、①③ B．②④ C．①④ D．②③
4．传统的汽车轮胎在汽车转弯时容易打滑。针对这÷问题，人们发明了差速器。差速器充许两轮以不同的轮速转动，很好地解决了轮胎转弯打滑的问题。关于这项技术，以下说法不正确的是
A．这项发明可以申请专利，创造经济效益
B．差速器充许两轮以不同的轮速转动，体现了技术的两面性
C．很好地解决了轮胎转弯打滑的问题，体现了技术的目的性
D．涉及物理学、材料学等学科，体现了技术的综合性
5．如图所示是2013年底樟树市某民营企业成功研制出的全球首台“无齿轮起重机”，其核心部件是一种新型的驱动装置，外形是一个卷筒，在智能控制系统的指令下，通过电流和磁场的作用，直接产生低转速、大扭矩，使卷筒负载运转。具有体积小重量轻、低限界、超强的安全性、毫米级的智能控制水平等特点。以下关于该起重机的说法中错误的是
A、体积小重量轻，为国家节约钢材难以计数，体现了技术设计的经济性原则
B．毫米级的智能控制水平，体现了技术设计的创新性原则
C．该起重机已申报国际国内专利20余项，体现了技术的保密性(专利性)
D．该起重机具有超载保护、纠错保护、抗疲劳保护等多种优良性能，体现了技术设计的安全性原则
6．如图所示是一款医院用的无线查房车，医务人员通过计算机查阅和记录患者病历；支架高度可调，可适合坐姿和站姿工作；显示器视角可调。从人机关系角度分析，以下对查房车设计的说法中错误的是
A、查房车的设计实现了人机关系的高效目标
B．通过无线网络查阅病历，更好地实现了人机关系的信息交互
C．支架高度可调，考虑了特殊人群的需求
D．显示器视角可调，实现了人机关系的舒适目标
7．将图甲所示的半成品加工成图乙所示的螺栓，在加工过程中，以下说法正确的是
A．制作螺纹前需先倒角
B．制作螺纹后再倒角
C．不需要倒角，直接制作螺纹
D．倒角使用的工具是钢锯
8．黄玲同学对自己使用的台灯进行了改造，在现有功能的基础上增加了计时功能。她如果想申请专利，应该申请
A．发明专利 B．版权 C．实用新型专利 D．外观设计专利

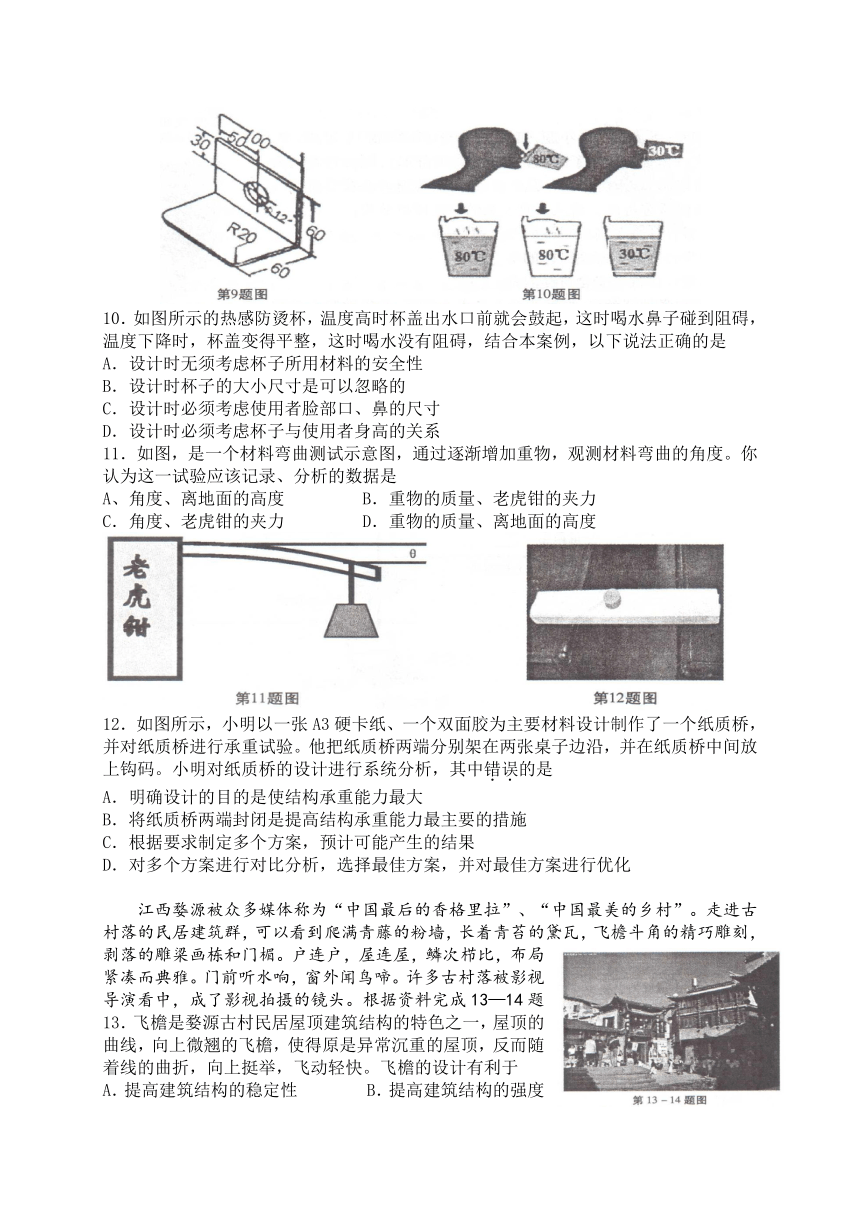

9．等边角钢由相互垂直的两个面组成，在其加工图中，从垂直面上圆孔最低点到两个面交线的垂直距离是
A．12 B．18 C．24 D．30
10．如图所示的热感防烫杯，温度高时杯盖出水口前就会鼓起，这时喝水鼻子碰到阻碍，温度下降时，杯盖变得平整，这时喝水没有阻碍，结合本案例，以下说法正确的是
A．设计时无须考虑杯子所用材料的安全性
B．设计时杯子的大小尺寸是可以忽略的
C．设计时必须考虑使用者脸部口、鼻的尺寸
D．设计时必须考虑杯子与使用者身高的关系
11．如图，是一个材料弯曲测试示意图，通过逐渐增加重物，观测材料弯曲的角度。你认为这一试验应该记录、分析的数据是
A、角度、离地面的高度 B．重物的质量、老虎钳的夹力
C．角度、老虎钳的夹力 D．重物的质量、离地面的高度
12．如图所示，小明以一张A3硬卡纸、一个双面胶为主要材料设计制作了一个纸质桥，并对纸质桥进行承重试验。他把纸质桥两端分别架在两张桌子边沿，并在纸质桥中间放上钩码。小明对纸质桥的设计进行系统分析，其中错误的是
A．明确设计的目的是使结构承重能力最大
B．将纸质桥两端封闭是提高结构承重能力最主要的措施
C．根据要求制定多个方案，预计可能产生的结果
D．对多个方案进行对比分析，选择最佳方案，并对最佳方案进行优化
江西婺源被众多媒体称为“中国最后的香格里拉”、“中国最美的乡村”。走进古村落的民居建筑群，可以看到爬满青藤的粉墙，长着青苔的黛瓦，飞檐斗角的精巧雕刻，剥落的雕梁画栋和门楣。户连户，屋连屋，鳞次栉比，布局紧凑而典雅。门前听水响，窗外闻鸟啼。许多古村落被影视导演看中，成了影视拍摄的镜头。根据资料完成13—14题

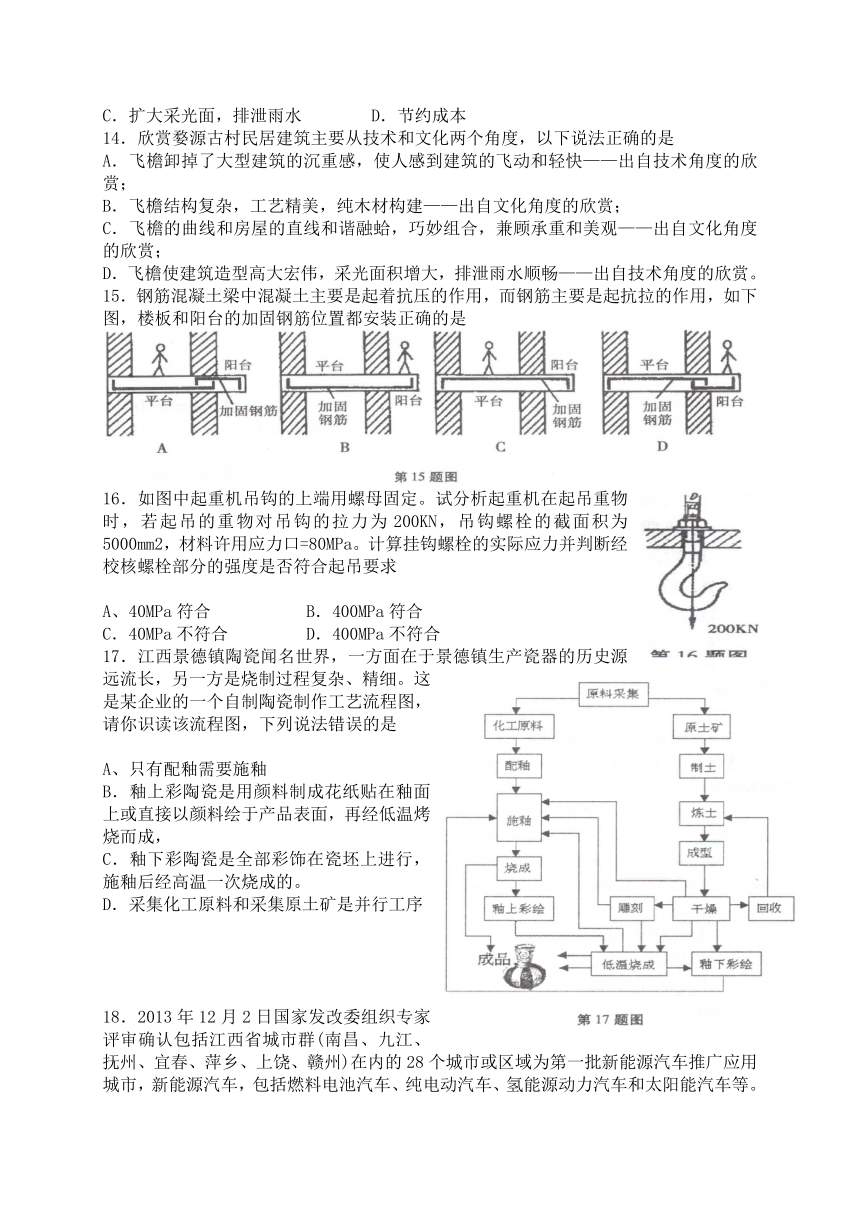

13．飞檐是婺源古村民居屋顶建筑结构的特色之一，屋顶的曲线，向上微翘的飞檐，使得原是异常沉重的屋顶，反而随着线的曲折，向上挺举，飞动轻快。飞檐的设计有利于
A．提高建筑结构的稳定性 B．提高建筑结构的强度
C．扩大采光面，排泄雨水 D．节约成本
14．欣赏婺源古村民居建筑主要从技术和文化两个角度，以下说法正确的是
A．飞檐卸掉了大型建筑的沉重感，使人感到建筑的飞动和轻快——出自技术角度的欣赏；
B．飞檐结构复杂，工艺精美，纯木材构建——出自文化角度的欣赏；
C．飞檐的曲线和房屋的直线和谐融蛤，巧妙组合，兼顾承重和美观——出自文化角度的欣赏；
D．飞檐使建筑造型高大宏伟，采光面积增大，排泄雨水顺畅——出自技术角度的欣赏。
15．钢筋混凝土梁中混凝土主要是起着抗压的作用，而钢筋主要是起抗拉的作用，如下图，楼板和阳台的加固钢筋位置都安装正确的是
16．如图中起重机吊钩的上端用螺母固定。试分析起重机在起吊重物时，若起吊的重物对吊钩的拉力为200KN，吊钩螺栓的截面积为5000mm2，材料许用应力口=80MPa。计算挂钩螺栓的实际应力并判断经校核螺栓部分的强度是否符合起吊要求
A、40MPa符合 B．400MPa符合
C．40MPa不符合 D．400MPa不符合
17．江西景德镇陶瓷闻名世界，一方面在于景德镇生产瓷器的历史源远流长，另一方是烧制过程复杂、精细。这是某企业的一个自制陶瓷制作工艺流程图，请你识读该流程图，下列说法错误的是
A、只有配釉需要施釉
B．釉上彩陶瓷是用颜料制成花纸贴在釉面上或直接以颜料绘于产品表面，再经低温烤烧而成，
C．釉下彩陶瓷是全部彩饰在瓷坯上进行，施釉后经高温一次烧成的。
D．采集化工原料和采集原土矿是并行工序
18．2013年12月2日国家发改委组织专家评审确认包括江西省城市群(南昌、九江、抚州、宜春、萍乡、上饶、赣州)在内的28个城市或区域为第一批新能源汽车推广应用城市，新能源汽车，包括燃料电池汽车、纯电动汽车、氢能源动力汽车和太阳能汽车等。新动力能源、驱动电机及控制系统是新能源汽车的三大核心部件，从系统的角度分析，下列说法中错误的是
A、新能源汽车实现了对汽车能源供给系统的优化，这种优化是工艺优化
B．新动力能源、驱动电机及控制系统相互关联，体现了系统的相关性
C．新能源汽车能较好地解决了当前能源紧缺和环境污染等问题，体现了系统的目的性
D．长期使用后，纯电动汽车的蓄电池会变差，体现了系统的动态性
19．周末刘明一个人在家的家务如下：
经过流程优化后，刘明完成家务所需最短时间为
A．66分钟 B．63分钟
C．46分钟 D．43分钟
20．产品说明书是以文体的方式对某产品进行相对的详细表述，通常由标题、正文和落款三个部分构成。如图所示是某药品的说明书，下列关于说明书中[功能主治]、[贮藏]内容说法正确的是
A、都属于标题
B．都属于正文
C．都属于落款
D．前者属于正文，后者属于落款
二、填空题(本大题共3小题，第21题6分，第22题12分，第23题8分，共计26分)
21．现代汽车普遍采用了高靠背座椅(如图所示)，座椅靠背的角度可以调节，座椅上配有安全带，通道两边座椅的扶手可翻转以方便旅客进出。请从人机关系的角度评价分析：
(1)设计体现了高校目标的是 [1]
(2)设计体现了舒适目标的是 [2]
(3)设计体现了安全目标的是 [3]
22．为了加强校园管理，杜绝非法人员进入校园，有效地防止校园安全事故的发生，江西省部分中小学校已安装了门禁系统(如图所示)，如果添加配备相应考勤软件，系统还可实现考勤的功能。当学生和教师进入校园时读卡器将感应读取刷卡人员的信息，再转换成电信号送到门禁控制器中，控制器根据接收到的信息，通过软件判断该持卡人是否得到过授权在此时间段可以进入大门，根据判断的结果完成开锁、保持闭锁等工作。根据资料，回答以下问题：
(1)门禁系统按照控制方式分，属于 [1] 控制系统；按照反馈方式分则属于 [2]
控制系统；
(2)门禁的身份识别系统、传感与报警系统、处理与控制系统、电锁与执行单元系统、线路及通讯系统、管理与设置系统等，均是组成门禁系统的 [3] 。
(3)根据示意图及描述，分析师生进门时的系统控制过程，在方框图中填写相应内容。
23．如图所示为小车转向轮的装配关系示意图。装配车轮需要以下环节：①将轴装入轮叉孔内，然后铆接；②把弹性挡圈嵌入销轴端部的槽中；③将轴套压人车轮；④把车轮装入轮叉后，将销轴插入轮叉孔及轴套中。请分析车轮装配工艺，回答以下问题。
(1)补充完整装配流程(填写装配环节的序号)：①→ [1] → [2] → [3] ；
(2)轴套与销轴之间的连接方式是 [4] (在刚连接和铰连接中选择一种)。
三、识图与绘图题(本大题共2小题，第23题5分，第24题3分，共计8分)
24．如图甲所示的榫接结构，由木条①和木条②组成。请完成下列各题：
(1)图乙为木条①的立体图及其三视图，请用铅笔在答题纸的题图中，补全三视图所缺
的图线。
(2)木条②的立体图(图丙)应该是 [1] (填上合适的选项)。
25．如图所示为电子喇叭电路图，在该电路图中出现的电子元件符号除了电池、喇叭、
开关外，还有 [1] 、 [2] 和 [3] (填写电子元件的名称)。
四、应用题(本大题共计26分)
26．课桌陪伴一个学生从小学一直到大学毕业，是同学们使用频率最高的物品之一。然而大部分同学对课桌都或多或少的有一些不满意的地方。请你结合所学知识回答如下问题：
(1)分析某校的该款课桌(如图所示)在设计上所存在的不合理地方(列举三点)
(2)试从功能、技术、外观、成本等方面对课桌设计提出具有一定可行性的设计要求(列举三点及以上)
(3)简述设计的一般过程(列举说出三点)
(4)根据你所提出的设计要求，对课桌进行重新设计或改良，用草图表达你的设计思想，写出必要的说明。
(5)在草图上标注长、宽、高等主要尺寸。
(6)说出你的课桌设计方案中有创意的三个特色。
