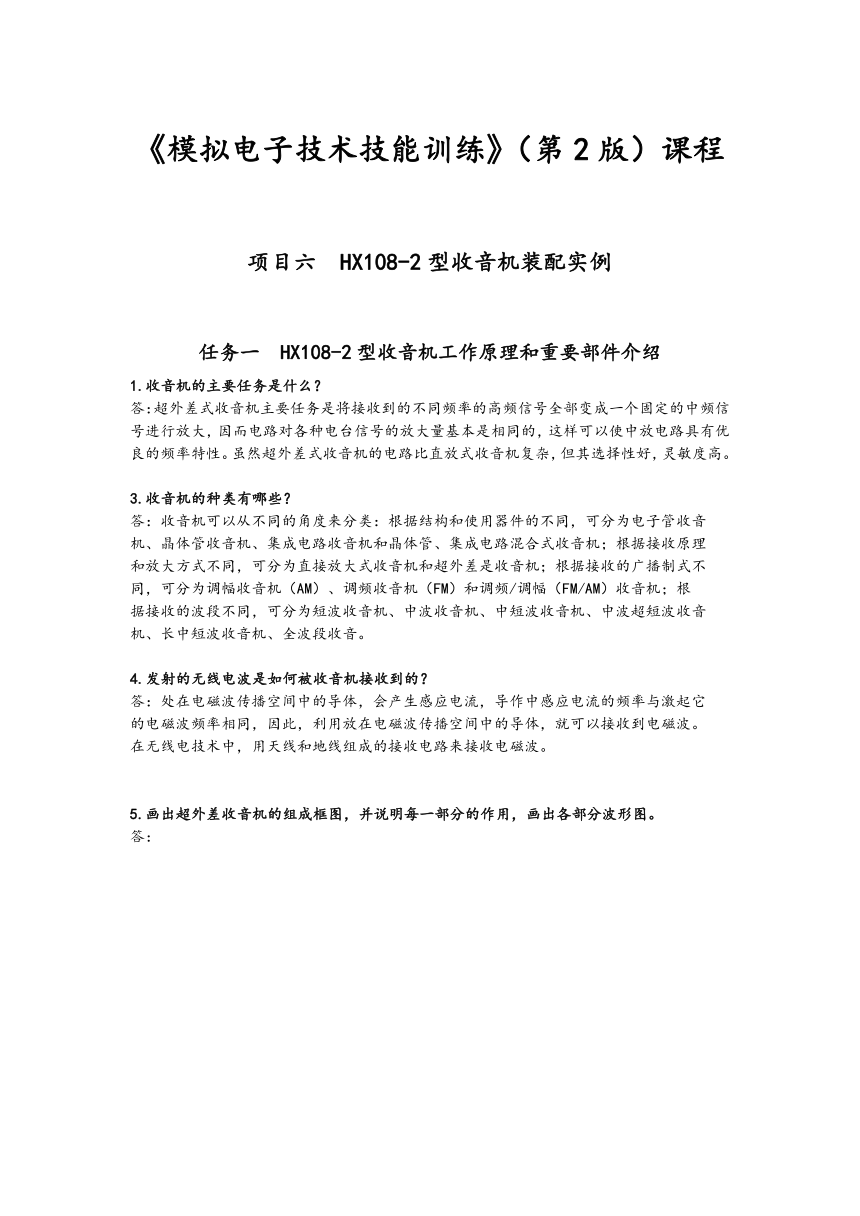

《模拟电子技术技能训练》（第2版）课程
项目六 HX108-2型收音机装配实例
任务一 HX108-2型收音机工作原理和重要部件介绍
1.收音机的主要任务是什么？
答：超外差式收音机主要任务是将接收到的不同频率的高频信号全部变成一个固定的中频信号进行放大，因而电路对各种电台信号的放大量基本是相同的，这样可以使中放电路具有优良的频率特性。虽然超外差式收音机的电路比直放式收音机复杂，但其选择性好，灵敏度高。
3.收音机的种类有哪些？
答：收音机可以从不同的角度来分类：根据结构和使用器件的不同，可分为电子管收音
机、晶体管收音机、集成电路收音机和晶体管、集成电路混合式收音机；根据接收原理
和放大方式不同，可分为直接放大式收音机和超外差是收音机；根据接收的广播制式不
同，可分为调幅收音机（AM）、调频收音机（FM）和调频/调幅（FM/AM）收音机；根
据接收的波段不同，可分为短波收音机、中波收音机、中短波收音机、中波超短波收音
机、长中短波收音机、全波段收音。
4.发射的无线电波是如何被收音机接收到的？
答：处在电磁波传播空间中的导体，会产生感应电流，导作中感应电流的频率与激起它
的电磁波频率相同，因此，利用放在电磁波传播空间中的导体，就可以接收到电磁波。
在无线电技术中，用天线和地线组成的接收电路来接收电磁波。

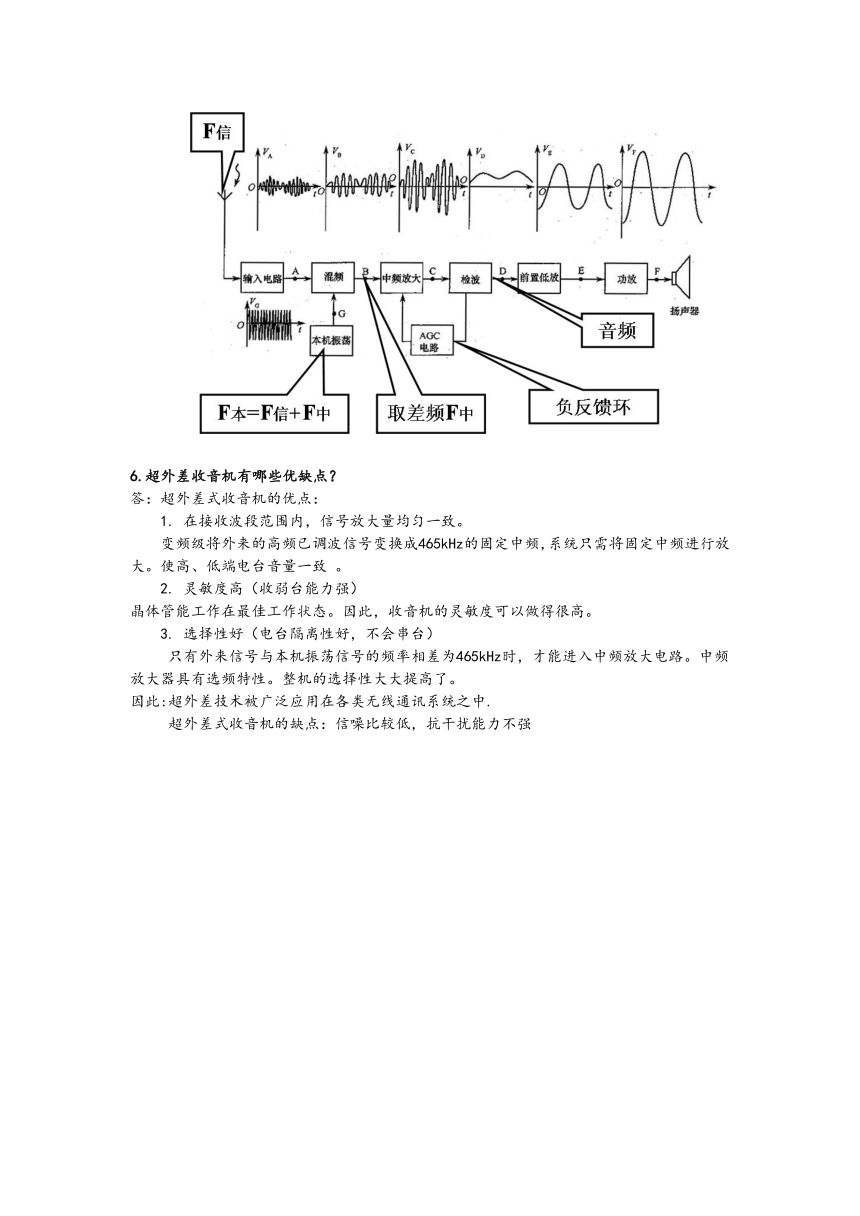

5.画出超外差收音机的组成框图，并说明每一部分的作用，画出各部分波形图。
答：
6.超外差收音机有哪些优缺点？
答：超外差式收音机的优点：
1. 在接收波段范围内，信号放大量均匀一致。
变频级将外来的高频已调波信号变换成465kHz的固定中频，系统只需将固定中频进行放大。使高、低端电台音量一致 。
2. 灵敏度高（收弱台能力强）
晶体管能工作在最佳工作状态。因此，收音机的灵敏度可以做得很高。
3. 选择性好（电台隔离性好，不会串台）
只有外来信号与本机振荡信号的频率相差为465kHz时，才能进入中频放大电路。中频放大器具有选频特性。整机的选择性大大提高了。
因此:超外差技术被广泛应用在各类无线通讯系统之中.
超外差式收音机的缺点：信噪比较低，抗干扰能力不强
项目六 HX108-2型收音机装配实例
任务二 HX108-2型收音机总装准备和工艺过程
1.集电极电流太大可能原因有哪些？
答：放大电路中的晶体管集电极电流太大可能原因主要是静态工作点设置过高使晶体管工作状态接近于饱和区或是晶体管的质量有问题。
2.讲述动态调试的步骤，画出动态调试仪器仪表连接图。
答：①中频频率的调整
收音机中频的调整是指调整收音机的中频放大电路中的中频变压器（简称“中周”）使各中频变压器组成的调谐放大器都谐振在规定的465 kHz 的中频频率上。从而使收音机达到最高的灵敏度和最好的选择性。因此中频调的好不好，对收音机的影响是很大的。
②调整频率范围（对刻度）
收音机每一个波段都有一定的频率范围，中波段收音机的频率范围为525～1605kHz。
调整频率范围的目的就是要让调谐指针所对的频率刻度与接收到的电台频率对应。调整时一般先调低端频率，再调高端频率。
③三点统调
收音机的统调跟踪主要是调整超外差式收音机的输入电路和振荡电路之间的配合关系，使收音机在整个波段内都能正常收听电台广播，同时使整机灵敏度及选择性都达到最好的程度。

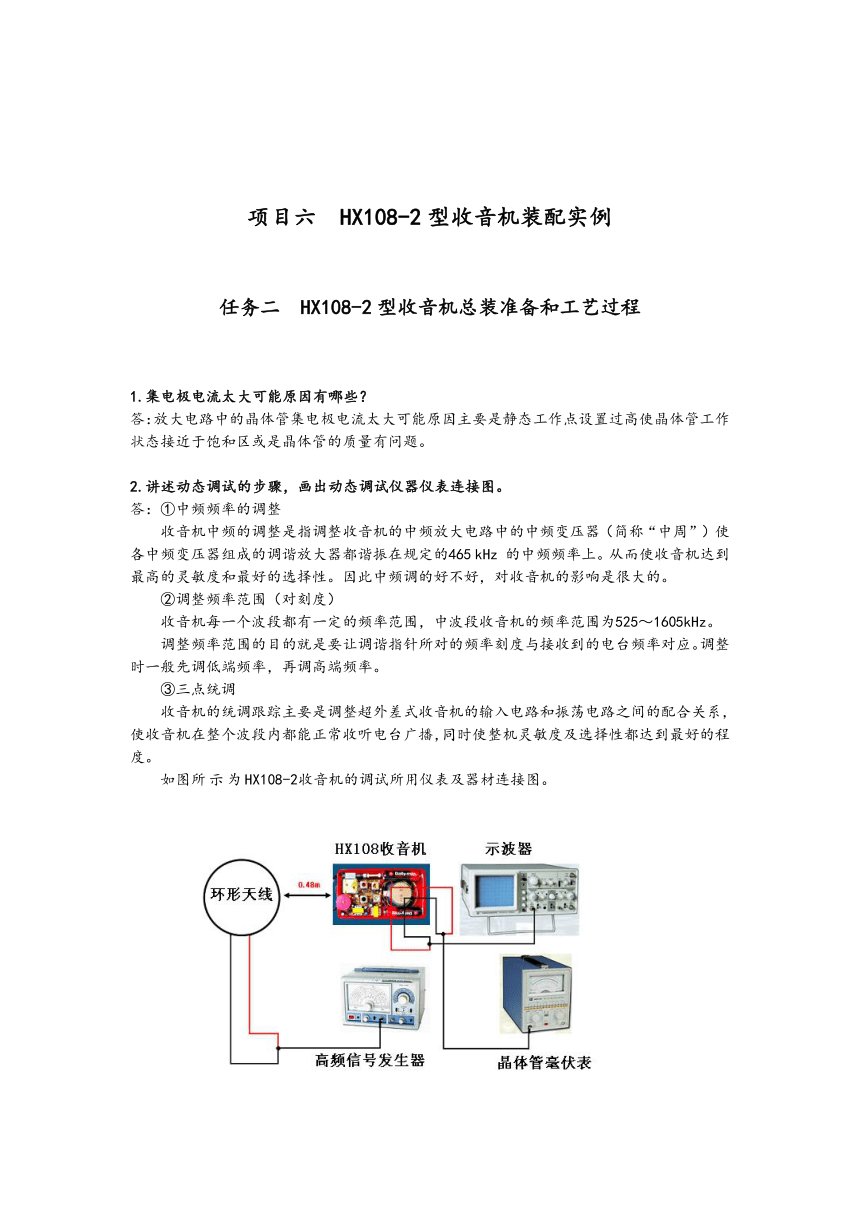

如图所示为HX108-2收音机的调试所用仪表及器材连接图。
3.频率范围调试的目的是什么？操作过程是怎样的？
答：收音机每一个波段都有一定的频率范围，中波段收音机的频率范围为525～1605kHz。
调整频率范围的目的就是要让调谐指针所对的频率刻度与接收到的电台频率对应。调整时一般先调低端频率，再调高端频率。
调低端，在550-700kHz范围内选一个电台，如中央人民广播电台640kHz。调红中周B2调到640kHz电台声音最大。调高端，在1400-1600kHz范围内选一个电台，如1500kHz将协调盘指针指在周率板刻度1500kH的位置调节双联左上角的微调电容，使电台声音最大。
以上两步需反复二到三次，频率刻度才能调准。
如图所示为HX108-2收音机频率范围的调整步骤示意图。
4.收音机为什么要统调 操作过程是怎样的？
答：收音机的统调跟踪主要是调整超外差式收音机的输入电路和振荡电路之间的配合关系，使收音机在整个波段内都能正常收听电台广播，同时使整机灵敏度及选择性都达到最好的程度。
答：超外差式收音机的本机振荡频率与输入回路接收进来的高频信号频率应保持相差465 kHz，这就是所谓的“同步” 。但实际电路中，要在整个波段内保持同步是很难的，往往只能在三个频率（通常取600 kHz、1000 kHz、1500 kHz 三点）上同步，这就是“三点统调”。由于在电路设计时就考虑了1000 kHz 处的同步， 所以通常只调600 kHz 和1500kHz两点，1000kHz 这一点作为检验点。统调是在频率范围调好之后进行，一般也是先调低端，后调高端。
低端统调：收一个最低端电台，调整线圈在磁棒上的位置，使声音最响。
高端统调：收一个最高端电台，调节双联上的微调电容，使声音最响。
如图所示为HX108-2收音机三点统调步骤示意图。
5.如何检查统调效果？
答：由于在电路设计时就考虑了1000 kHz 处的同步， 所以通常只调600 kHz 和1500kHz两点，1000kHz 这一点作为检验点，因此1000kHz处调出一个电台收听效果如何即可检查统调效果。
项目六 HX108-2型收音机装配实例
任务三 HX108-2型收音机的检修常用方法和常见故障检修
1.V1、C3 起什么作用？
答：V1 是变频管，同时担任本机振荡和混频任务。C3 为振荡回路的耦合电容，也称振荡交连电容。
2.B3、B4、B5 的作用是什么？
答：B3、B4、B5 分别是第一、二、三中频变压器（又称中周），它们的初级分别与槽路电容Cb3、Cb4、Cb5 构成调谐回路，谐振于465kHz，实现多次选频。对多级中频放大器而言，中频变压器还担负着级间耦合和实现阻抗匹配的任务。
3.在图上指出检波电路的组成及其工作原理。
答：HX108 型收音机采用三极管检波。V4 是检波三极管。C7 为滤波电容，对中频信号的容抗小，而对音频信号呈现高容抗。R9 和W 为检波的负载电阻，W同时兼作音量电位器。
放大后的中频信号由中放末级中频变压器B5 耦合加至检波三极管V4，利用三极管的基极与发射极PN 结单向导电性完成检波任务。检波后产生下列三种成份：中频及其谐波分量、音频分量及直流分量。中频及其谐波分量经滤波电容C15 滤除，而音频分量经R9、W 和隔直耦合电容C7 送往音频放大器。
4.R8 的作用是什么？AGC 自动增益控制电路的工作过程是怎样的？
答：R8 的作用是负反馈电阻，检波出的信号中直流分量与信号的强弱成正比，经R8 送到一中放管V2 的基极，实现AGC 控制。R8 和C4 还组成RC 滤波网络，滤除中频及音频分量，防止中频及音频串入V2 的基极引起中放自激。
答：AGC 控制原理如下：无信号输入时，V2 的静态基极电流由偏置电阻决定。当收音机收到信号时，检波得到的直流分量通过R8 叠加在V2 的基极，形成AGC 控制电流，由于该电流与V2 的静态基极电流方向相反，使得实际的基极电流减小。接收到的信号越强，AGC 控制电流越大，V2 的实际基极电流就越小，增益也越小。相反接收到的信号越弱，V2 的增益就越高。所以设置了AGC 电路后，电路的增益能进行自动调节，从而使检波后得到的音频电压基本保持稳定。
5.C11、C12 起什么作用？
答：C11 和C12 分别为V6 V7 的反馈电容，稳定工作点，改善音质。
6.V5、V6、V7 各起什么作用？
答：V5 构成一级直接耦合电压放大器，并采用直流负反馈稳定静态工作点。V6 和V7 同为NPN 型功放三极管，其参数一致，和输出变压器构成推挽功率放大器。
7.D1、D2 起什么作用？
答：利用二极管的正向导通后两端正向电压基本不变的特点进行简单的稳压，3V直流电压经过由R12、VD1、VD2组成的简单稳压电路稳压后（稳定电压约为1.4V）供电。
8.如何检测变压器、线圈、中周的好坏？
答：可利用指针式万用表电阻档进行变压器、线圈、中周是否断路的检查。
