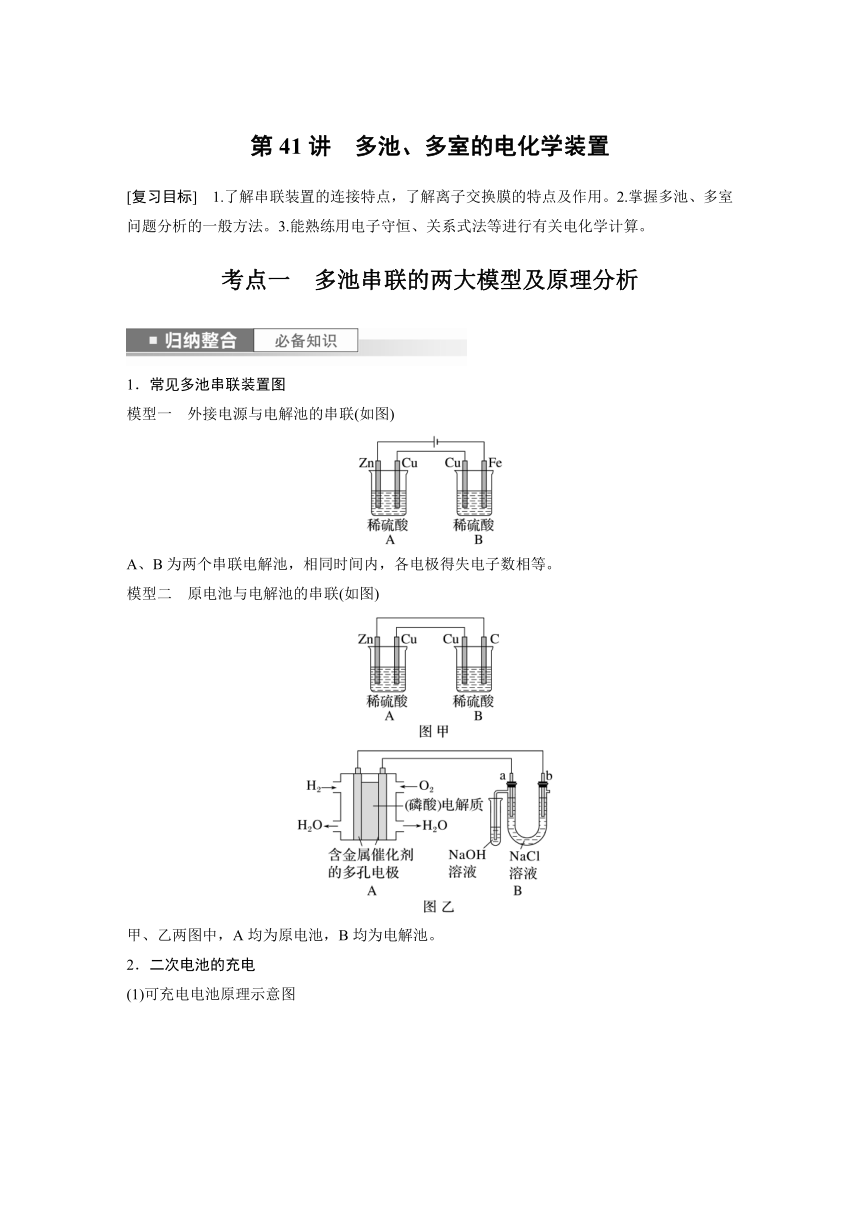

第41讲　多池、多室的电化学装置
[复习目标]　1.了解串联装置的连接特点，了解离子交换膜的特点及作用。2.掌握多池、多室问题分析的一般方法。3.能熟练用电子守恒、关系式法等进行有关电化学计算。
考点一　多池串联的两大模型及原理分析
1．常见多池串联装置图
模型一　外接电源与电解池的串联(如图)
A、B为两个串联电解池，相同时间内，各电极得失电子数相等。
模型二　原电池与电解池的串联(如图)
甲、乙两图中，A均为原电池，B均为电解池。
2．二次电池的充电

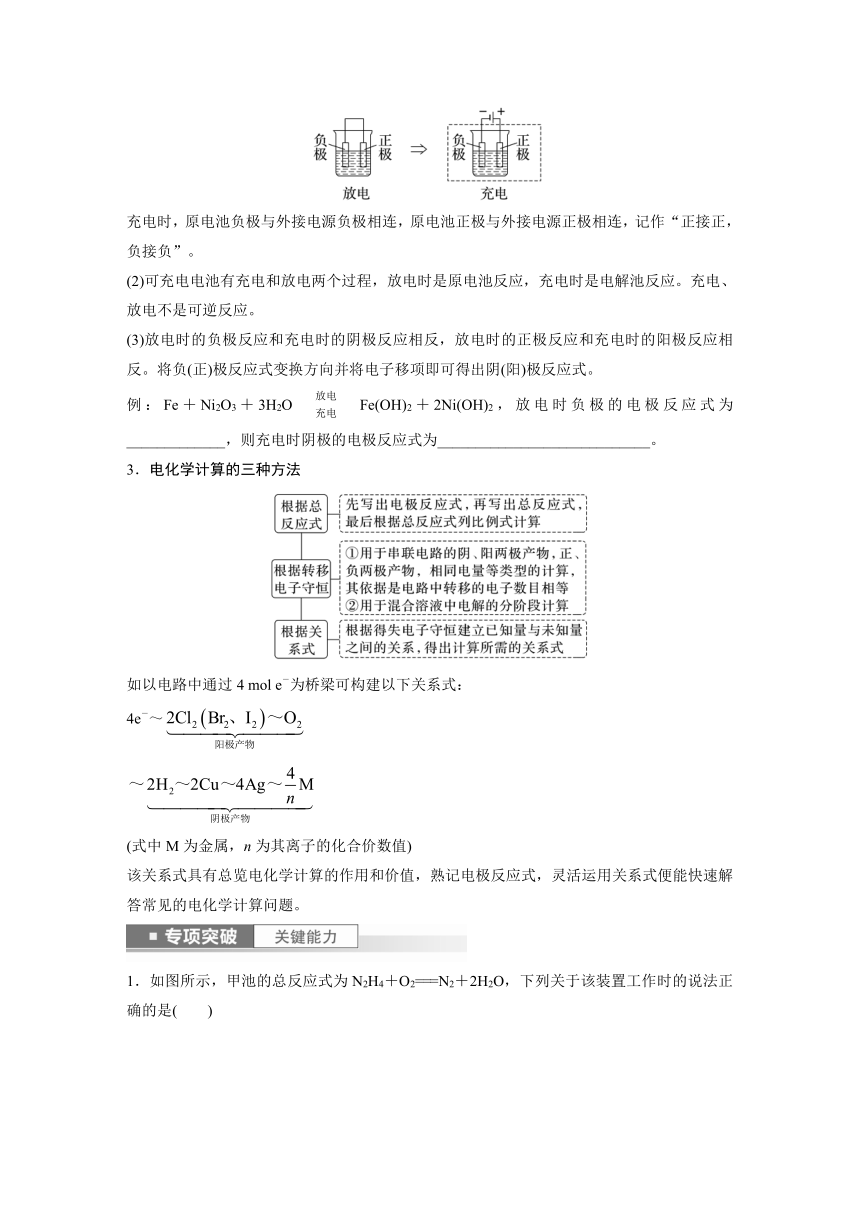

(1)可充电电池原理示意图
充电时，原电池负极与外接电源负极相连，原电池正极与外接电源正极相连，记作“正接正，负接负”。
(2)可充电电池有充电和放电两个过程，放电时是原电池反应，充电时是电解池反应。充电、放电不是可逆反应。
(3)放电时的负极反应和充电时的阴极反应相反，放电时的正极反应和充电时的阳极反应相反。将负(正)极反应式变换方向并将电子移项即可得出阴(阳)极反应式。
例：Fe＋Ni2O3＋3H2OFe(OH)2＋2Ni(OH)2，放电时负极的电极反应式为_____________，则充电时阴极的电极反应式为____________________________。
3．电化学计算的三种方法
如以电路中通过4 mol e－为桥梁可构建以下关系式：
4e－～
(式中M为金属，n为其离子的化合价数值)
该关系式具有总览电化学计算的作用和价值，熟记电极反应式，灵活运用关系式便能快速解答常见的电化学计算问题。

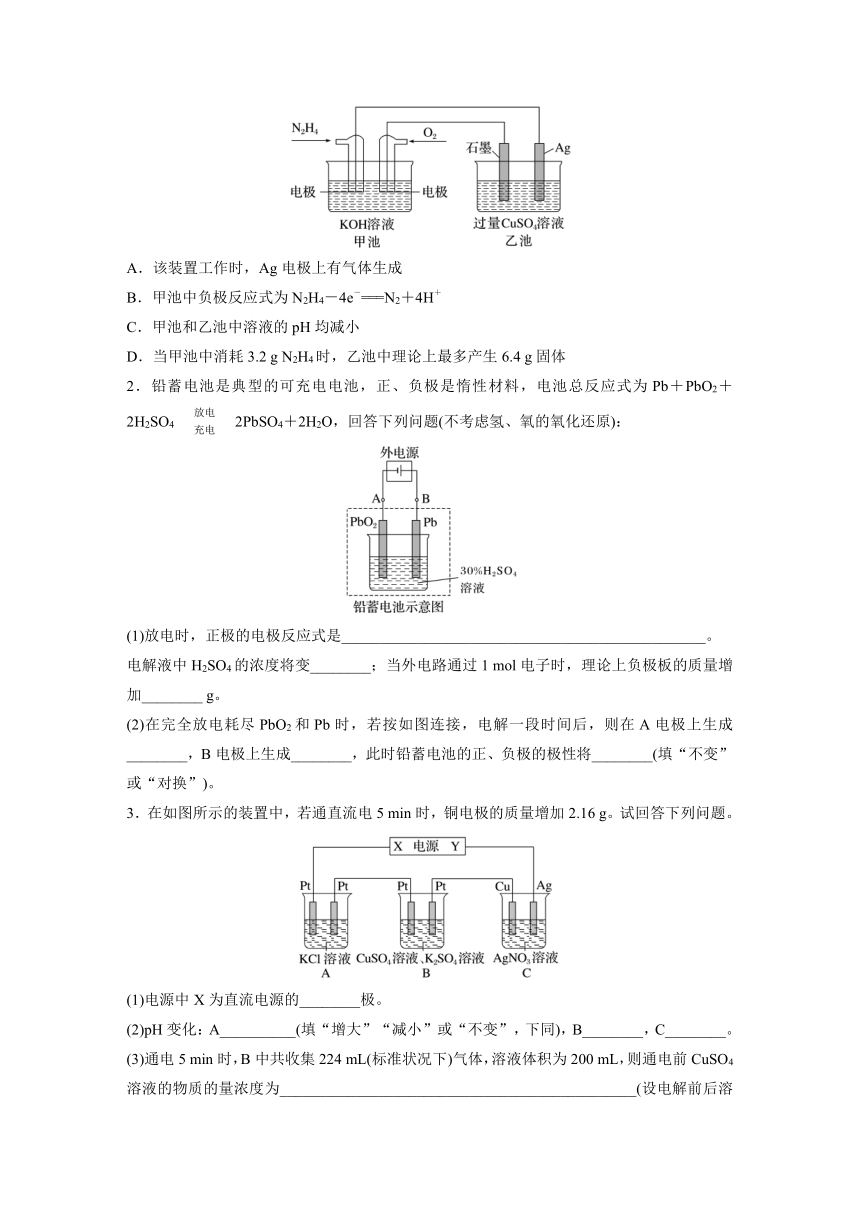

1．如图所示，甲池的总反应式为N2H4＋O2===N2＋2H2O，下列关于该装置工作时的说法正确的是(　　)
A．该装置工作时，Ag电极上有气体生成
B．甲池中负极反应式为N2H4－4e－===N2＋4H＋
C．甲池和乙池中溶液的pH均减小
D．当甲池中消耗3.2 g N2H4时，乙池中理论上最多产生6.4 g固体
2．铅蓄电池是典型的可充电电池，正、负极是惰性材料，电池总反应式为Pb＋PbO2＋2H2SO42PbSO4＋2H2O，回答下列问题(不考虑氢、氧的氧化还原)：
(1)放电时，正极的电极反应式是________________________________________________。
电解液中H2SO4的浓度将变________；当外电路通过1 mol电子时，理论上负极板的质量增加________ g。
(2)在完全放电耗尽PbO2和Pb时，若按如图连接，电解一段时间后，则在A电极上生成________，B电极上生成________，此时铅蓄电池的正、负极的极性将________(填“不变”或“对换”)。
3．在如图所示的装置中，若通直流电5 min时，铜电极的质量增加2.16 g。试回答下列问题。
(1)电源中X为直流电源的________极。
(2)pH变化：A__________(填“增大”“减小”或“不变”，下同)，B________，C________。
(3)通电5 min时，B中共收集224 mL(标准状况下)气体，溶液体积为200 mL，则通电前CuSO4溶液的物质的量浓度为_______________________________________________(设电解前后溶液体积无变化)。
(4)常温下，若A中KCl足量且溶液的体积也是200 mL，电解后，溶液的pH为__________(设电解前后溶液体积无变化)。

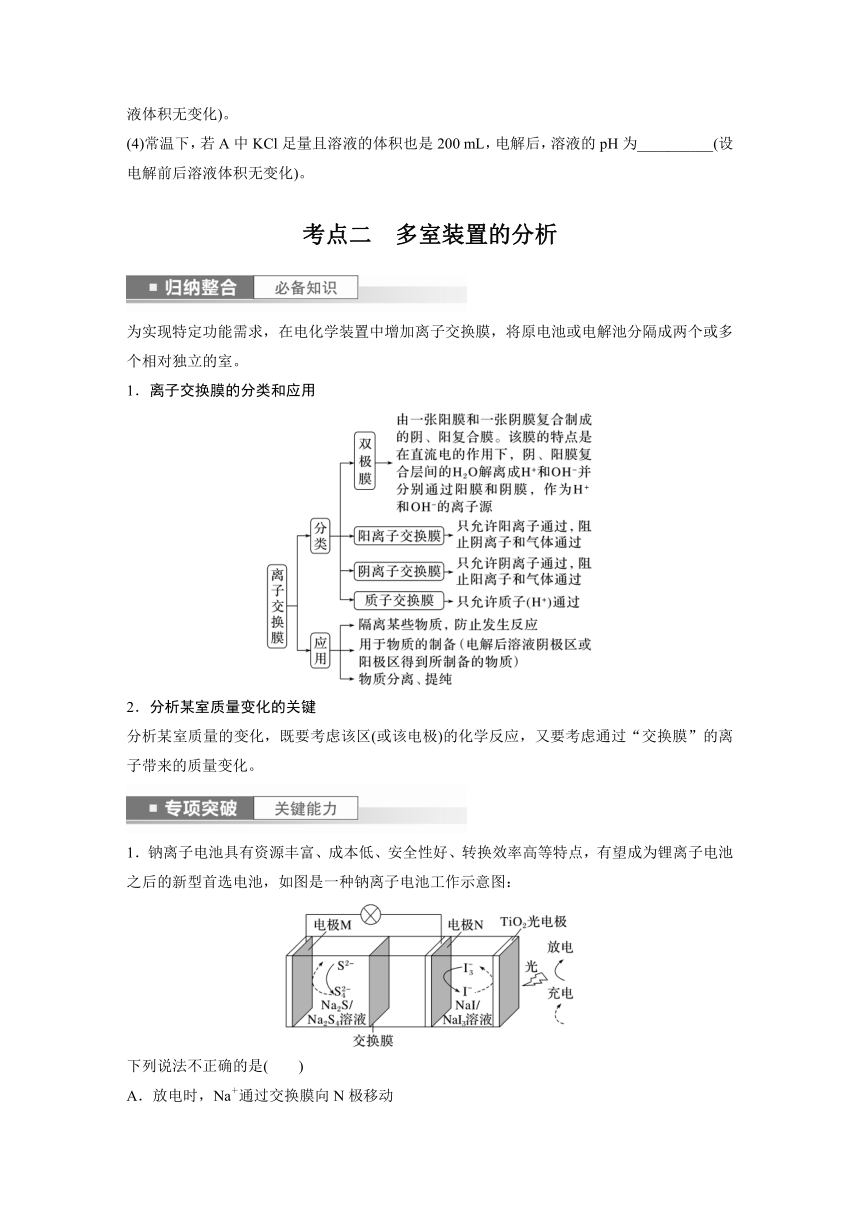

考点二　多室装置的分析
为实现特定功能需求，在电化学装置中增加离子交换膜，将原电池或电解池分隔成两个或多个相对独立的室。
1．离子交换膜的分类和应用
2．分析某室质量变化的关键
分析某室质量的变化，既要考虑该区(或该电极)的化学反应，又要考虑通过“交换膜”的离子带来的质量变化。
1．钠离子电池具有资源丰富、成本低、安全性好、转换效率高等特点，有望成为锂离子电池之后的新型首选电池，如图是一种钠离子电池工作示意图：
下列说法不正确的是(　　)
A．放电时，Na＋通过交换膜向N极移动
B．充电时，光照可促进电子的转移
C．充电时，TiO2光电极上发生的电极反应为3I－－2e－===I
D．放电时，若负极室有2 mol阴离子发生反应，则电路中转移2 mol电子

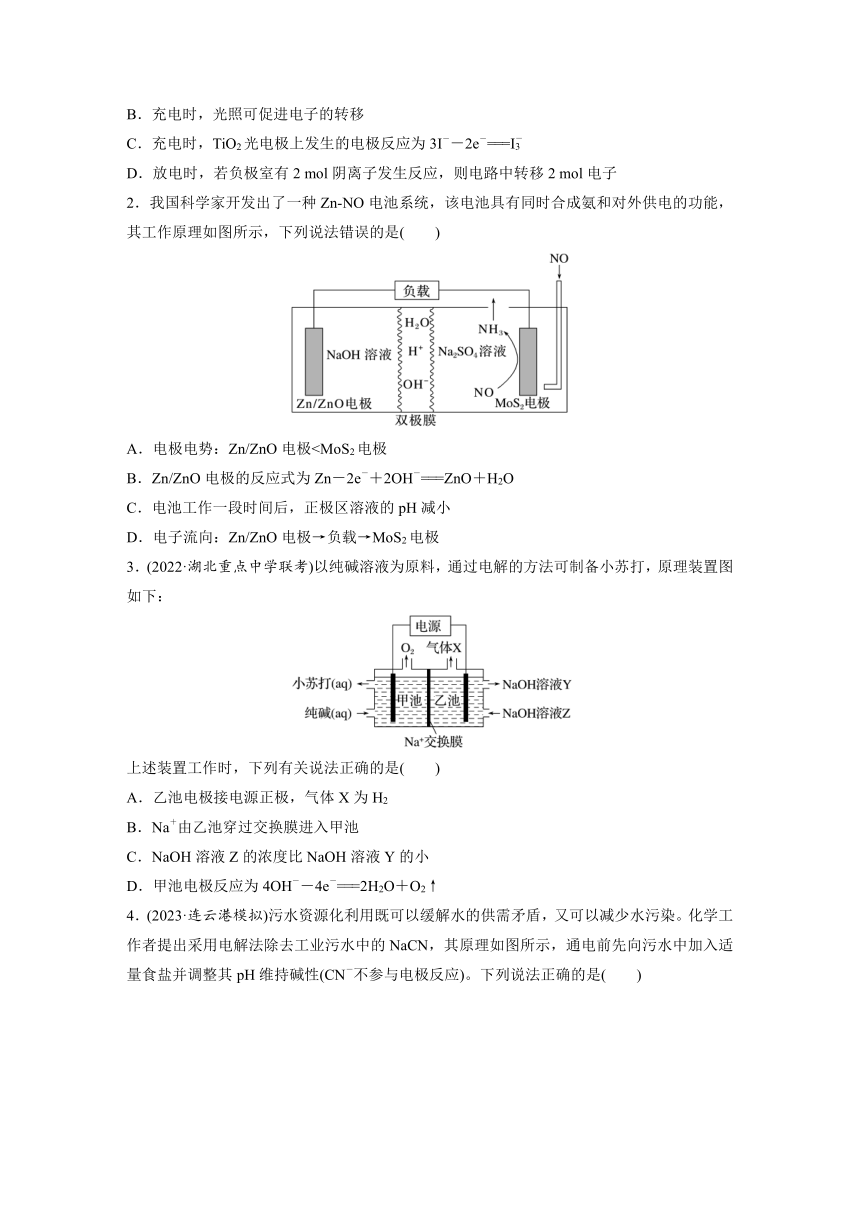

2．我国科学家开发出了一种Zn-NO电池系统，该电池具有同时合成氨和对外供电的功能，其工作原理如图所示，下列说法错误的是(　　)
A．电极电势：Zn/ZnO电极B．Zn/ZnO电极的反应式为Zn－2e－＋2OH－===ZnO＋H2O
C．电池工作一段时间后，正极区溶液的pH减小
D．电子流向：Zn/ZnO电极→负载→MoS2电极
3．(2022·湖北重点中学联考)以纯碱溶液为原料，通过电解的方法可制备小苏打，原理装置图如下：
上述装置工作时，下列有关说法正确的是(　　)
A．乙池电极接电源正极，气体X为H2
B．Na＋由乙池穿过交换膜进入甲池
C．NaOH溶液Z的浓度比NaOH溶液Y的小
D．甲池电极反应为4OH－－4e－===2H2O＋O2↑
4．(2023·连云港模拟)污水资源化利用既可以缓解水的供需矛盾，又可以减少水污染。化学工作者提出采用电解法除去工业污水中的NaCN，其原理如图所示，通电前先向污水中加入适量食盐并调整其pH维持碱性(CN－不参与电极反应)。下列说法正确的是(　　)
A．b为电源的负极
B．隔膜Ⅰ为阴离子交换膜
C．X为H2，电极反应式为2H2O＋2e－===H2↑＋2OH－
D．当生成2.24 L N2时，电路中通过1 mol电子
1．(2022·山东，13改编)设计如图装置回收金属钴。保持细菌所在环境pH稳定，借助其降解乙酸盐生成CO2，将废旧锂离子电池的正极材料LiCoO2(s)转化为Co2＋，工作时保持厌氧环境，并定时将乙室溶液转移至甲室。已知电极材料均为石墨材质，右侧装置为原电池。下列说法错误的是(　　)
A．装置工作时，甲室溶液pH逐渐减小
B．装置工作一段时间后，乙室应补充盐酸
C．乙室电极反应式为LiCoO2＋2H2O＋e－===Li＋＋Co2＋＋4OH－
D．若甲室Co2＋减少200 mg，乙室Co2＋增加300 mg，则此时已进行过溶液转移
2．(2021·湖北，15)Na2Cr2O7的酸性水溶液随着H＋浓度的增大会转化为CrO3。电解法制备CrO3的原理如图所示。下列说法错误的是(　　)
A．电解时只允许H＋通过离子交换膜
B．生成O2和H2的质量比为8∶1
C．电解一段时间后阴极区溶液OH－的浓度增大
D．CrO3的生成反应为Cr2O＋2H＋===2CrO3＋H2O
3．(2021·河北，9)K-O2电池结构如图，a和b为两个电极，其中之一为单质钾片。关于该电池，下列说法错误的是(　　)
A．隔膜允许K＋通过，不允许O2通过
B．放电时，电流由b电极沿导线流向a电极；充电时，b电极为阳极
C．产生1 Ah电量时，生成KO2的质量与消耗O2的质量比值约为2.22
D．用此电池为铅蓄电池充电，消耗3.9 g钾时，铅蓄电池消耗0.9 g水
4．(2022·全国甲卷，10)一种水性电解液Zn-MnO2离子选择双隔膜电池如图所示[KOH溶液中，Zn2＋以Zn(OH)存在]。电池放电时，下列叙述错误的是(　　)
A．Ⅱ 区的K＋通过隔膜向Ⅲ区迁移
B．Ⅰ 区的SO通过隔膜向Ⅱ区迁移
C．MnO2电极反应：MnO2＋2e－＋4H＋===Mn2＋＋2H2O
D．电池总反应：Zn＋4OH－＋MnO2＋4H＋===Zn(OH)＋Mn2＋＋2H2O
5．(2021·广东，16)钴(Co)的合金材料广泛应用于航空航天、机械制造等领域。如图为水溶液中电解制备金属钴的装置示意图。下列说法正确的是(　　)
A．工作时，Ⅰ室和Ⅱ室溶液的pH均增大
B．生成1 mol Co，Ⅰ室溶液质量理论上减少16 g
C．移除两交换膜后，石墨电极上发生的反应不变
D．电解总反应：2Co2＋＋2H2O2Co＋O2↑＋4H＋
第41讲　多池、多室的电化学装置
考点一
归纳整合
2．(3)Fe－2e－＋2OH－===Fe(OH)2　Fe(OH)2＋2e－===Fe＋2OH－
专项突破
1．C
2．(1)PbO2＋4H＋＋SO＋2e－===PbSO4＋2H2O　小　48
(2)Pb　PbO2　对换
3．(1)负　(2)增大　减小　不变
(3)0.025 mol·L－1　(4)13
解析　(1)三个装置是串联的电解池。电解AgNO3溶液时，Ag＋在阴极发生还原反应生成Ag，所以质量增加的铜电极是阴极，由此推知X是电源负极。
(2)电解KCl溶液生成KOH，溶液pH增大；电解CuSO4、K2SO4溶液生成H2SO4，溶液pH减小；电解AgNO3溶液，银为阳极，不断溶解，Ag＋在阴极不断析出，AgNO3溶液浓度基本不变，pH不变。
(3)通电5 min时，C中析出0.02 mol Ag，电路中通过0.02 mol电子；B中共收集0.01 mol气体，若该气体全为氧气，则电路中需通过0.04 mol电子，电子转移不守恒，因此，B中电解分为两个阶段，先电解CuSO4溶液，生成O2，后电解水，生成O2和H2，B中收集到的气体是O2和H2的混合物。设电解CuSO4溶液时生成O2的物质的量为x mol，电解H2O时生成O2的物质的量为y mol，则4x＋4y＝0.02(电子转移守恒)，x＋3y＝0.01(气体体积之和)，解得x＝y＝0.002 5，所以n(CuSO4)＝2×0.002 5 mol＝0.005 mol，c(CuSO4)＝＝
0.025 mol·L－1。
(4)常温下，通电5 min时，A中放出0.01 mol H2，溶液中生成0.02 mol KOH，c(OH－)＝＝0.1 mol·L－1，pH＝13。
考点二
专项突破
1．D　2.C　3.C
4．C　[右侧氯离子放电得到次氯酸根离子，次氯酸根离子再氧化CN－为氮气，所以右侧电极为阳极， b为电源的正极，故A错误；a为电源的负极，左侧电极为阴极，发生反应：2H2O＋2e－===H2↑＋2OH－，阴离子增加，污水中的钠离子会通过隔膜Ⅰ进入左侧，形成浓氢氧化钠溶液，所以隔膜Ⅰ为阳离子交换膜，故B错误、C正确；生成的2.24 L N2未标明条件，无法求得电路中通过电子的量，D错误。]
真题演练　明确考向
1．C
2．A　[左侧电极上产生O2，右侧电极上产生H2，说明左侧电极为阳极，电极反应式为2H2O－4e－===4H＋＋O2↑，左侧制备三氧化铬：Cr2O＋2H＋===2CrO3＋H2O；右侧电极为阴极，电极反应式为4H2O＋4e－===4OH－＋2H2↑。H＋在阳极区参与反应制备三氧化铬，故不通过离子交换膜向阴极区迁移，A项错误；根据得失电子守恒，产生O2、H2的质量之比为32∶4＝8∶1，B项正确；由阴极反应式知，阴极产生OH－，如果OH－通过交换膜向左侧迁移，OH－必然会中和H＋，与题意相矛盾，所以，钠离子应该由左侧向右侧迁移，阴极区氢氧化钠溶液浓度增大，C项正确。]
3．D　[金属性强的钾易与氧气反应，为防止钾与氧气反应，电池所选择隔膜应允许K＋通过，不允许O2通过，故A正确；放电时，a为负极，b为正极，电流由b电极沿导线流向a电极，充电时，b电极应与直流电源的正极相连，作电解池的阳极，故B正确；生成1 mol超氧化钾时，消耗1 mol氧气，两者的质量比为(1 mol×71 g·mol－1)∶(1 mol×32 g·mol－1)≈2.22∶1，故C正确；铅蓄电池充电时的总反应的化学方程式为2PbSO4＋2H2O===PbO2＋Pb＋2H2SO4，反应每消耗2 mol水时，转移2 mol电子，由得失电子守恒可知，消耗3.9 g钾时，铅蓄电池消耗水的质量为×18 g·mol－1＝1.8 g，故D错误。]
4．A　[根据图示的电池结构和题目所给信息可知，Ⅲ区Zn为电池的负极，电极反应为Zn－2e－＋4OH－===Zn(OH)，Ⅰ 区MnO2为电池的正极，电极反应为MnO2＋2e－＋4H＋===
Mn2＋＋2H2O，K＋从Ⅲ区通过隔膜向Ⅱ区迁移，A错误、C正确；Ⅰ 区的SO通过隔膜向Ⅱ区迁移，B正确；电池的总反应为Zn＋4OH－＋MnO2＋4H＋===Zn(OH)＋Mn2＋＋2H2O，D正确。]
5．D　[水放电生成的氢离子通过阳离子交换膜由Ⅰ室向Ⅱ室移动，使Ⅱ室中氢离子浓度增大，溶液pH减小，故A错误；阴极生成1 mol钴，阳极有1 mol水放电，则Ⅰ室溶液质量减少18 g，故B错误；若移除离子交换膜，氯离子的放电能力强于水，氯离子会在阳极失去电子发生氧化反应生成氯气，则移除离子交换膜后，石墨电极的电极反应会发生变化，故C错误；电解总反应的离子方程式为2Co2＋＋2H2O2Co＋O2↑＋4H＋，故D正确。]
