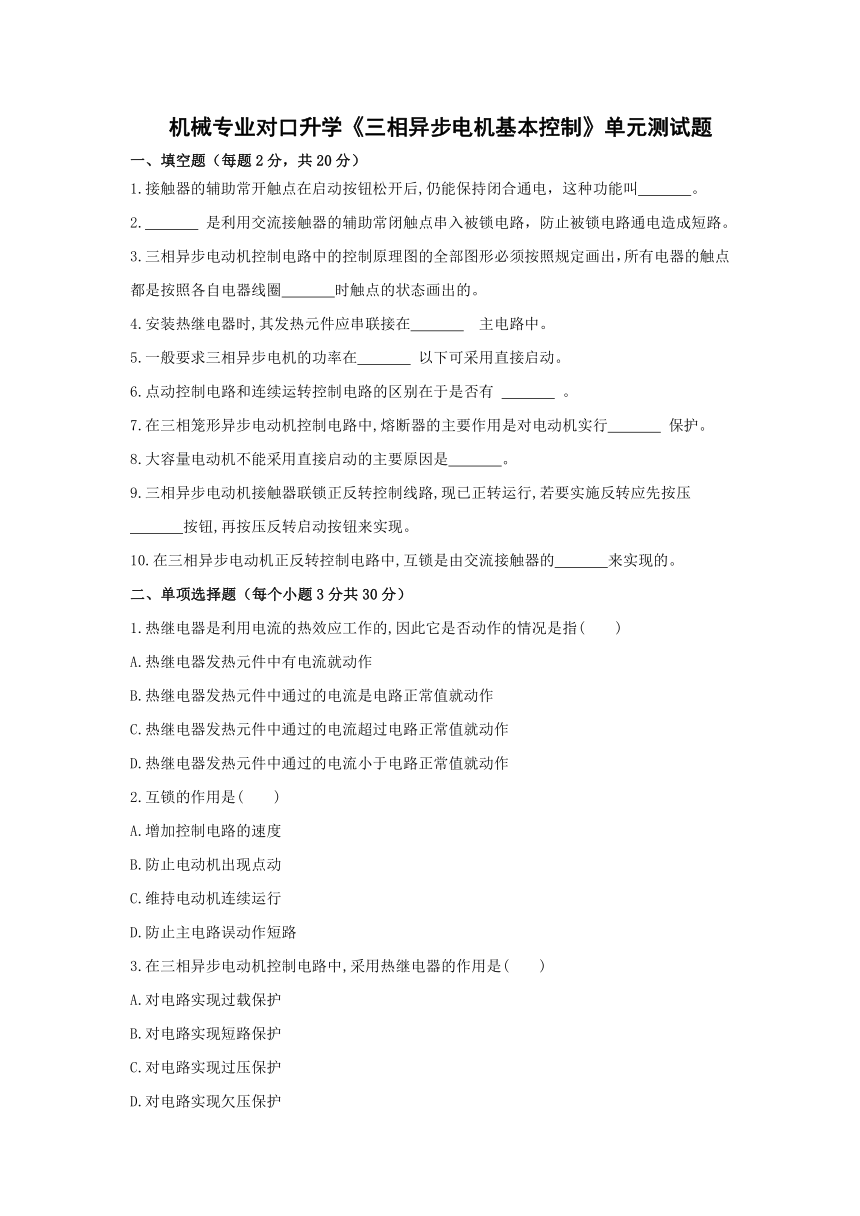

机械专业对口升学《三相异步电机基本控制》单元测试题
一、填空题（每题2分，共20分）
1.接触器的辅助常开触点在启动按钮松开后,仍能保持闭合通电，这种功能叫 。
2. 是利用交流接触器的辅助常闭触点串入被锁电路，防止被锁电路通电造成短路。
3.三相异步电动机控制电路中的控制原理图的全部图形必须按照规定画出，所有电器的触点都是按照各自电器线圈 时触点的状态画出的。
4.安装热继电器时,其发热元件应串联接在 主电路中。
5.一般要求三相异步电机的功率在 以下可采用直接启动。
6.点动控制电路和连续运转控制电路的区别在于是否有 。
7.在三相笼形异步电动机控制电路中,熔断器的主要作用是对电动机实行 保护。
8.大容量电动机不能采用直接启动的主要原因是 。
9.三相异步电动机接触器联锁正反转控制线路,现已正转运行,若要实施反转应先按压
按钮,再按压反转启动按钮来实现。
10.在三相异步电动机正反转控制电路中,互锁是由交流接触器的 来实现的。
二、单项选择题（每个小题3分共30分）
1.热继电器是利用电流的热效应工作的,因此它是否动作的情况是指( )
A.热继电器发热元件中有电流就动作
B.热继电器发热元件中通过的电流是电路正常值就动作
C.热继电器发热元件中通过的电流超过电路正常值就动作
D.热继电器发热元件中通过的电流小于电路正常值就动作
2.互锁的作用是( )
A.增加控制电路的速度
B.防止电动机出现点动
C.维持电动机连续运行
D.防止主电路误动作短路
3.在三相异步电动机控制电路中,采用热继电器的作用是( )
A.对电路实现过载保护
B.对电路实现短路保护
C.对电路实现过压保护
D.对电路实现欠压保护
4.当突然停电时,电动机能迅速地与电源分断;当电源恢复供电时,如不重新按下启动按钮,则电动机不能自行启动。这种保护在电路中称为( )
A.短路保护 B.欠压保护 C.失压保护 D.过载保护
5.具有自锁功能的三相异步电动机控制电路的特点是( )
A.启动按钮与辅助常开触点串联
B.启动按钮与辅助常开触点并联
C.启动按钮与辅助常闭触点串联
D.启动按钮与辅助常闭触点并联
6.如果需要在多处对电动机进行控制可在控制电路中( )
A.并联启动按钮,串联停止按钮
B.串联启动按钮,串联停止按钮
C.并联启动按钮,并联停止按钮
D.串联启动按钮,并联停止按钮
7.具有过载保护的正转控制电路中,交流接触器的作用是( )
A.短路保护 B.自锁和欠压保护 C.过载保护 D.漏电保护
8.利用接触器控制电动机的线路中,熔断器的作用是( )
A.短路保护 B.零压保护 C.过载保护 D.欠压保护
9.交流接触器的辅助触点只能接在( )
A.主电路 B.控制电路 C.主电路或控制电路 D.不能确定
10.相异步电动机欠压和失压保护功能是由( )实现的
A.熔断器 B.交流接触器 C.热继电器 D.按钮
得分 评卷人 复核人
三、判断题( 每题2分共20分 )
1.( )在三相异步电动机控制电路中,热继电器的作用是短路保护。
2.( )在三相异步电动机正反转电路中,若无联锁环节,则正反转切换时就会短路。
3.( )一般功率在20kW以下的电动机都允许直接启动。
4.( )若需要在多处对电动机进行控制,可在控制电路中将启动按钮并联、停止按钮串联
5.( )在电动机连续运行控制电路中,自锁触点应与启动按钮串联连接。
6.( )利用接触器控制的三相异步电动机连续运转电路中,不具有失压保护功能。
7.( )三相异步电动机的控制线路可分为主电路和控制电路两部分。
8.( )在三相异步电动机连续运转控制电路中,自锁触点与启动按钮并联。
9.( )由于三相异步电动机的过载电流大于短路电流，所以热继电器既可以用作过载保护,也以用作短路保护。
10( )在三相异步电动机正反转控制电路中，互锁是由交流接触器的辅助常开触点来实现的。
四、多项选择题( 每题6分共30分)
1.在三相异步电动机控制电路中,低压断路器除具有分断电路的功能外,还具有功能( )
A.过载保护 B.欠压保护
C.失压保护 D.短路保护
2.互锁是可以利用( )完成的
A.接触器辅助触点 B.接触器主触点
C.一般按钮开关 D.复合按钮开关
3.在电动机控制线路中,当出现断相时，可能起保护作用的有( )
A.热继电器 B.交流触器
C.组合开关 D.低压断路器
4.在三相电动机控制电路中交流接触器具有( )功能
A.过载保护 B.欠压保护
C.失压和零压保护 D.短路保护
5.关于三相异步电动机的制线路，下列说法正确的有( )
A.异步电动机的正反转是通过调换接在电动机的三相电源中的任意两相来实现的
B.热继电器的热元件接在主电路中，发生过载时,仍然是接通状
C.主电路和控制电路中的熔断器额定电流不一样
D.三相异步电动机的容量小于供电变压器的容量时，电动机允许直接启动
