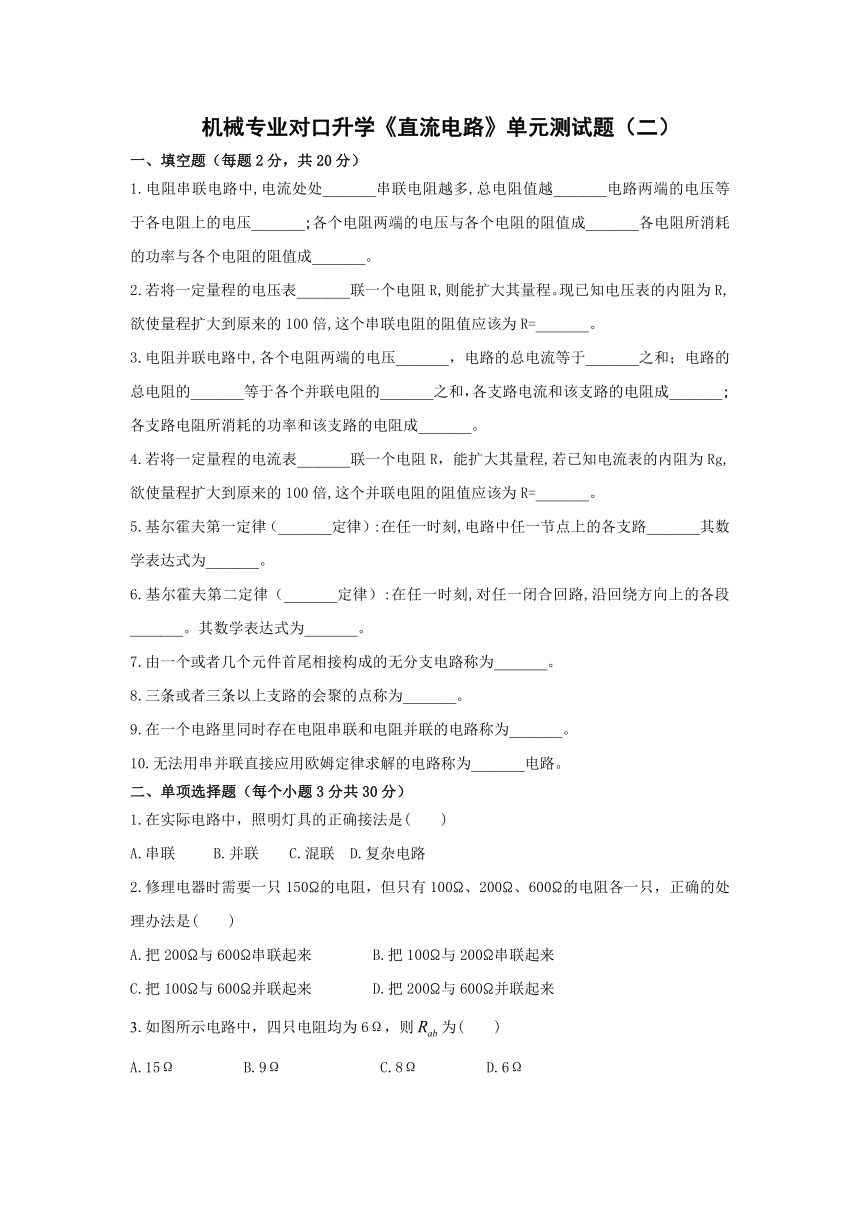

机械专业对口升学《直流电路》单元测试题（二）
一、填空题（每题2分，共20分）
1.电阻串联电路中,电流处处_______串联电阻越多,总电阻值越_______电路两端的电压等于各电阻上的电压_______;各个电阻两端的电压与各个电阻的阻值成_______各电阻所消耗的功率与各个电阻的阻值成_______。
2.若将一定量程的电压表_______联一个电阻R,则能扩大其量程。现已知电压表的内阻为R,欲使量程扩大到原来的100倍,这个串联电阻的阻值应该为R=_______。
3.电阻并联电路中,各个电阻两端的电压_______，电路的总电流等于_______之和；电路的总电阻的_______等于各个并联电阻的_______之和，各支路电流和该支路的电阻成_______;各支路电阻所消耗的功率和该支路的电阻成_______。
4.若将一定量程的电流表_______联一个电阻R，能扩大其量程,若已知电流表的内阻为Rg,欲使量程扩大到原来的100倍,这个并联电阻的阻值应该为R=_______。
5.基尔霍夫第一定律（_______定律）:在任一时刻,电路中任一节点上的各支路_______其数学表达式为_______。
6.基尔霍夫第二定律（_______定律）:在任一时刻,对任一闭合回路,沿回绕方向上的各段_______。其数学表达式为_______。
7.由一个或者几个元件首尾相接构成的无分支电路称为_______。
8.三条或者三条以上支路的会聚的点称为_______。
9.在一个电路里同时存在电阻串联和电阻并联的电路称为_______。
10.无法用串并联直接应用欧姆定律求解的电路称为_______电路。
二、单项选择题（每个小题3分共30分）
1.在实际电路中，照明灯具的正确接法是( )
A.串联 B.并联 C.混联 D.复杂电路
2.修理电器时需要一只150 的电阻，但只有100 、200 、600 的电阻各一只，正确的处理办法是( )
A.把200 与600 串联起来 B.把100 与200 串联起来
C.把100 与600 并联起来 D.把200 与600 并联起来

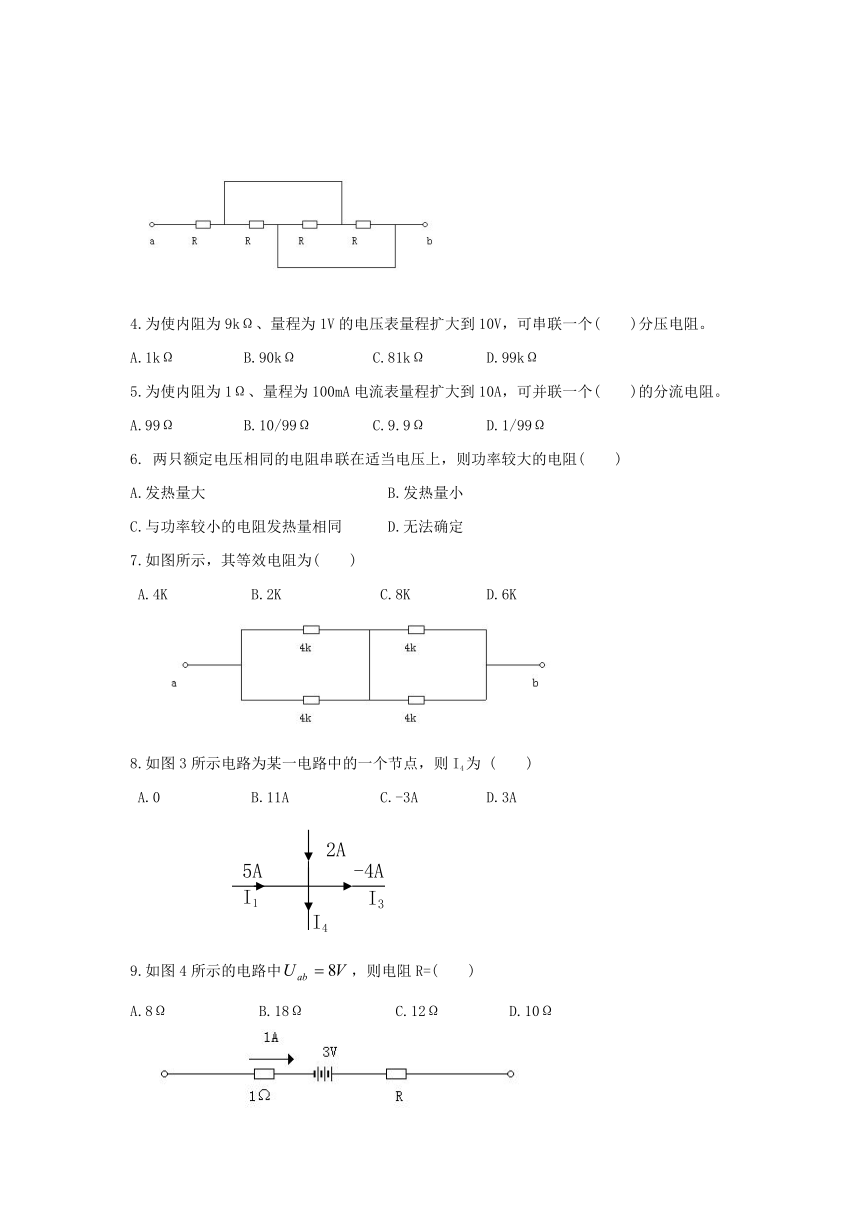

3.如图所示电路中，四只电阻均为6Ω，则为( )
A.15Ω B.9Ω C.8Ω D.6Ω
4.为使内阻为9kΩ、量程为1V的电压表量程扩大到10V，可串联一个( )分压电阻。
A.1kΩ B.90kΩ C.81kΩ D.99kΩ
5.为使内阻为1Ω、量程为100mA电流表量程扩大到10A，可并联一个( )的分流电阻。
A.99Ω B.10/99Ω C.9.9Ω D.1/99Ω
两只额定电压相同的电阻串联在适当电压上，则功率较大的电阻( )
A.发热量大 B.发热量小
C.与功率较小的电阻发热量相同 D.无法确定
7.如图所示，其等效电阻为( )
A.4K B.2K C.8K D.6K
8.如图3所示电路为某一电路中的一个节点，则I4为 ( )
A.0 B.11A C.-3A D.3A
9.如图4所示的电路中，则电阻R=( )
A.8Ω B.18Ω C.12Ω D.10Ω
10.一只标有“220V/100W”的灯泡接在220V的电源上时，它消耗的实际功率为90W。其电阻为多大( )
A.484Ω B.1210Ω C.4840Ω D.无法确定
三、判断题( 每题2分共20分 )
1.( )在电阻串联电路中，总电阻一定大于其中最大的那个电阻。
2.( )在电阻串联电路中，电阻上的电压与电阻阻值的大小成正比。
3.( )为了扩大电压表的量程，应该在电压表上串联一个较大电阻。
4.( )在电阻并联电路中，总电阻一定小于其中最小的那个电阻。
5.( )为了扩大电流表的量程，应该在电流表上并联一个较小电阻。
6.( )根据欧姆定律和电阻的串、并联关系可以求解复杂电路。
7.( )根据基尔霍夫电流定律推理，流入（或流出）电路中任一封闭面电流的代数和恒等于零。
8.( )根据基尔霍夫电压定律可知，在任一闭合回路中，各段电路电压降的代数和恒等于零。
9. ( )对于电路中的任何节点，任一时刻，流入的电流之和等于流出的电流之和。
10.( )利用欧姆定律可以解决任何电路问题。
四、多项选择题( 每题3分共30分)
1.如图1所示电路中( )
A.A点电位为-7V，B点电位为-5 V B.B点电位比A点电位高
C.A点电位比B点电位高 D.A点电位为7V，B点电位为5 V
关于额定值为“220V/100W”的灯泡和“220V/25W”的灯泡下列说法正确的是( )
A.额定值为“220V/100W”电阻大 B.将两个灯泡串联通上220V交流电都能正常发光
C.将两个灯泡并联通上220V交流电，额定值为“220V/25W”的灯泡流过的电流小
D.将两个灯泡并联通上220V交流电，在相同时间内额定值为“220V/100W”的灯泡产生的热量少
3.在图中所示的电路中，已知=30V，=15Ω，=10Ω，= 5Ω。当开关S闭合时理解正确的是( )
A.电路总电阻为30Ω B. 电阻消耗的功率最小
C.电阻没有电流流过 D.电阻两端的电压为15V
4.关于串，并联电路的特点以下说法正确的是( )
A.电阻的串联电路具有分流作用 B.电阻的并联电路具有分压作用
C.电流表量程的扩大需要并联一个电阻 D.电压表量程的扩大需要串联一个电阻
5.关于混联电路说法正确的是( )
A.混联电路就是不能用串并联电路特点求解的电路
B.混联电路就是复杂电路
C.混联电路就是串中有并，并中有串的电路
D.对于电阻的混联电路采用串并联电路特点化繁为简的方法求解
6.如图所示复杂电路说法正确的是( )
+=
B.图中有6个节点
C.图中有3个回路
D.沿图中任意回路绕行一周各段电路电压代数和都为零
7.如图所示的电路中，当滑动变阻器向上移动时，下列选项说法正确的是( )
当滑动变阻器向上运动时V的读数将变大
B.两端电压增大
C.电流表读数变大
D.两端电压减小
8.关于线性电阻与非线性电阻说法正确的是( )
A.线性电阻伏安特性曲线是通过坐标原点的直线
B.非线性是指电阻在某些条件下，阻值会发生急剧的变化
C.简单来说，线性电阻是不会随输入的电压电流值的改变而改变
D.在温度不变的情况下金属电阻元件的两端电压同电流的关系就可以认为是线性的
9.以下物理量具有相同单位的是( )
A.电位 B.电压 C.电动势 D.电功
10.若电阻>，当它们串联时，以下不正确的是( )
A、>，> B、>，<
C、<，< D、<，<
