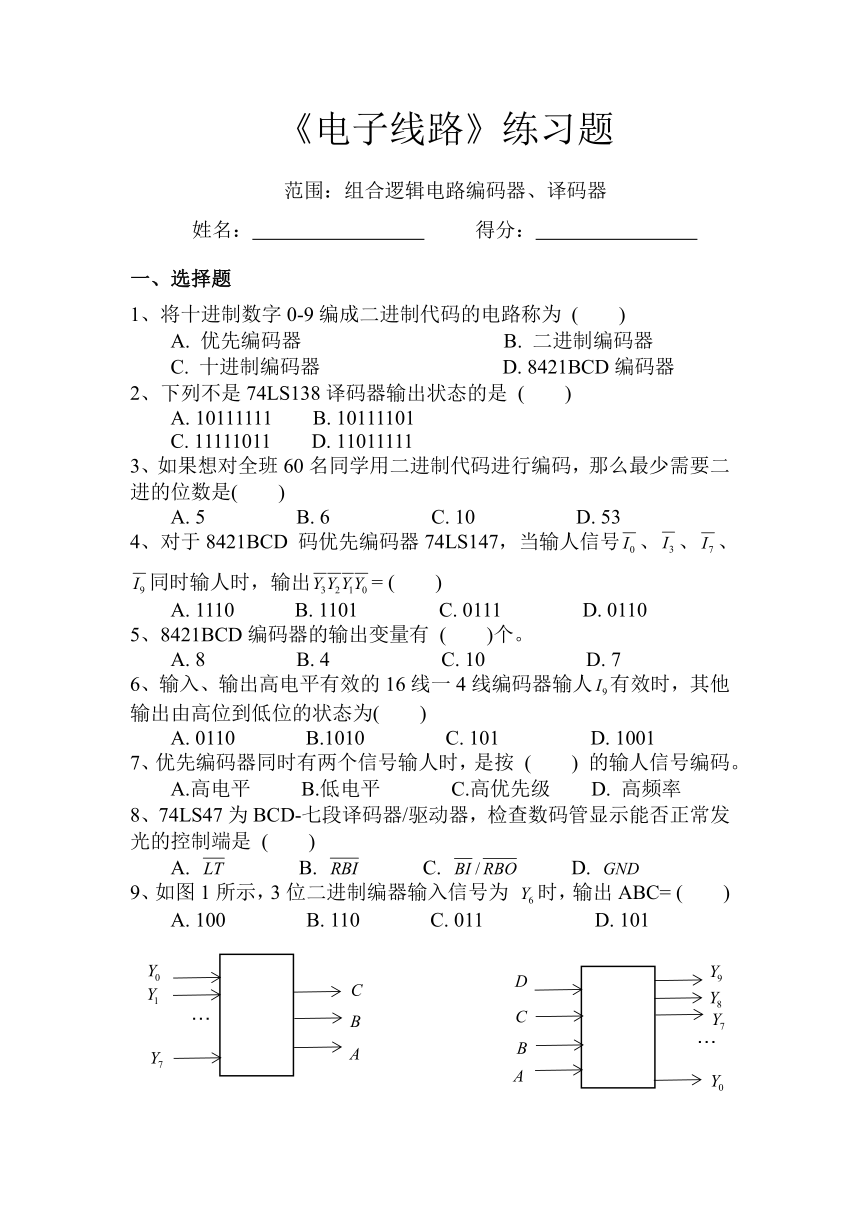

《电子线路》练习题
范围：组合逻辑电路编码器、译码器
姓名： 得分：
一、选择题
1、将十进制数字0-9编成二进制代码的电路称为 ( )
A. 优先编码器 B. 二进制编码器
C. 十进制编码器 D. 8421BCD编码器
2、下列不是74LS138译码器输出状态的是 ( )
A. 10111111 B. 10111101
C. 11111011 D. 11011111
3、如果想对全班60名同学用二进制代码进行编码，那么最少需要二进的位数是( )
A. 5 B. 6 C. 10 D. 53
4、对于8421BCD 码优先编码器74LS147，当输人信号、、、同时输人时，输出= ( )
A. 1110 B. 1101 C. 0111 D. 0110
5、8421BCD编码器的输出变量有 ( )个。
A. 8 B. 4 C. 10 D. 7
6、输入、输出高电平有效的16线一4线编码器输人有效时，其他输出由高位到低位的状态为( )
A. 0110 B.1010 C. 101 D. 1001
7、优先编码器同时有两个信号输人时，是按 ( ) 的输人信号编码。
A.高电平 B.低电平 C.高优先级 D. 高频率
8、74LS47为BCD-七段译码器/驱动器，检查数码管显示能否正常发光的控制端是 ( )
A. B. C. D.
9、如图1所示，3位二进制编器输入信号为 时，输出ABC= ( )
A. 100 B. 110 C. 011 D. 101
…
…

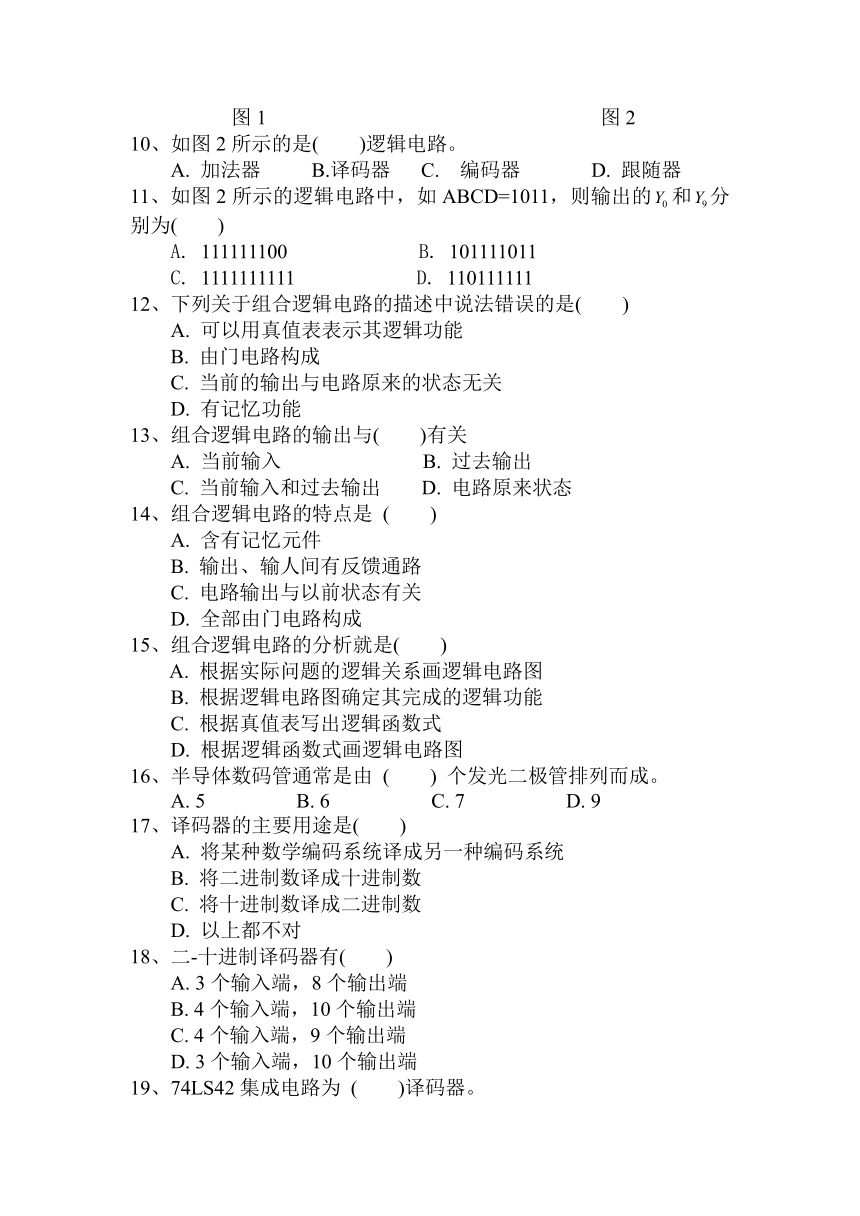

图1 图2
10、如图2所示的是( )逻辑电路。
A. 加法器 B.译码器 C. 编码器 D. 跟随器
11、如图2所示的逻辑电路中，如ABCD=1011，则输出的和分别为( )
A. 111111100 B. 101111011
C. 1111111111 D. 110111111
12、下列关于组合逻辑电路的描述中说法错误的是( )
A. 可以用真值表表示其逻辑功能
B. 由门电路构成
C. 当前的输出与电路原来的状态无关
D. 有记忆功能
13、组合逻辑电路的输出与( )有关
A. 当前输入 B. 过去输出
C. 当前输入和过去输出 D. 电路原来状态
14、组合逻辑电路的特点是 ( )
A. 含有记忆元件
B. 输出、输人间有反馈通路
C. 电路输出与以前状态有关
D. 全部由门电路构成
15、组合逻辑电路的分析就是( )
A. 根据实际问题的逻辑关系画逻辑电路图
B. 根据逻辑电路图确定其完成的逻辑功能
C. 根据真值表写出逻辑函数式
D. 根据逻辑函数式画逻辑电路图
16、半导体数码管通常是由 ( ) 个发光二极管排列而成。
A. 5 B. 6 C. 7 D. 9
17、译码器的主要用途是( )
A. 将某种数学编码系统译成另一种编码系统
B. 将二进制数译成十进制数
C. 将十进制数译成二进制数
D. 以上都不对
18、二-十进制译码器有( )
A. 3个输入端，8个输出端
B. 4个输入端，10个输出端
C. 4个输入端，9个输出端
D. 3个输入端，10个输出端
19、74LS42集成电路为 ( )译码器。
A. 二进制 B. 二-十进制 C. 十六进制 D. 八进制
20、集成电路74LS138是 ( )译码器
A. 8421BCD码译码器
B. 8-3线译码器
C. 二-十进制译码器
D. 3-8线译码器
选择题答题卡
题号 1 2 3 4 5 6 7 8 9 10
答案
题号 11 12 13 14 15 16 17 18 19 20
答案
二、填空题
1．（08年真题）根据逻辑功能特点的不同，可以把数字电路分为
__________逻辑电路和__________逻辑电路。
2.（05年真题）编码器编码是将输人信号转换成若干位__________。
3.（07年真题）用文字、符号或者数码表示特定对象的过程称为__________ ；能把二进制信号还原成给定信号符号(数码、文字等)的过程叫__________ 。
4.译码是__________的反过程，它将__________转换成__________。译码器主要有__________、__________、__________三类。
三、分析题
1．分析图3所示逻辑电路。
（1）试写出电路的逻辑关系式；
（2）列出真值表；
（3）分析A和B为何值时，输出Y为低电平。
图3
设计一个三输入的判奇逻辑电路（当输入1的个数为奇数个时，输出为1）。
列出真值表；
写出逻辑表达式；
画出逻辑电路图。
