中小学教育资源及组卷应用平台
项目五 设计制作流水灯电路
任务一 设计制作四路切换开关电路
目标检测
一、 简答题
1. 分析题图1所示电路寄存数码的原理和过程,说明它是数码寄存器还是移位寄存器。
答:待存数码加到A4,A3,A2,A1端,在CP脉冲(寄存指令)到来时,由于D触发器在D=0时,Q=O;D=1时,Q=1,因而待存数码被寄存到Q4,Q3,Q2,Q1端。可见,该电路是并行输入、并行输出的数码寄存器。
 试画出集成电路CD4042的内部原理图。
答:
 集成电路CD4042的管脚5和管脚6端如果输入的信号分别为脉冲的下降沿、高电平,其余各脚悬空,那么输出端的状态是什么?
略。
 电路中二极管和其电阻R5构成什么电路?起到什么作用
略。
 在原理图中如果把电容C1的参数变大或变小,会出现什么现象?
略。
任务二设计制作基于移位寄存器流水灯电路
目标检测

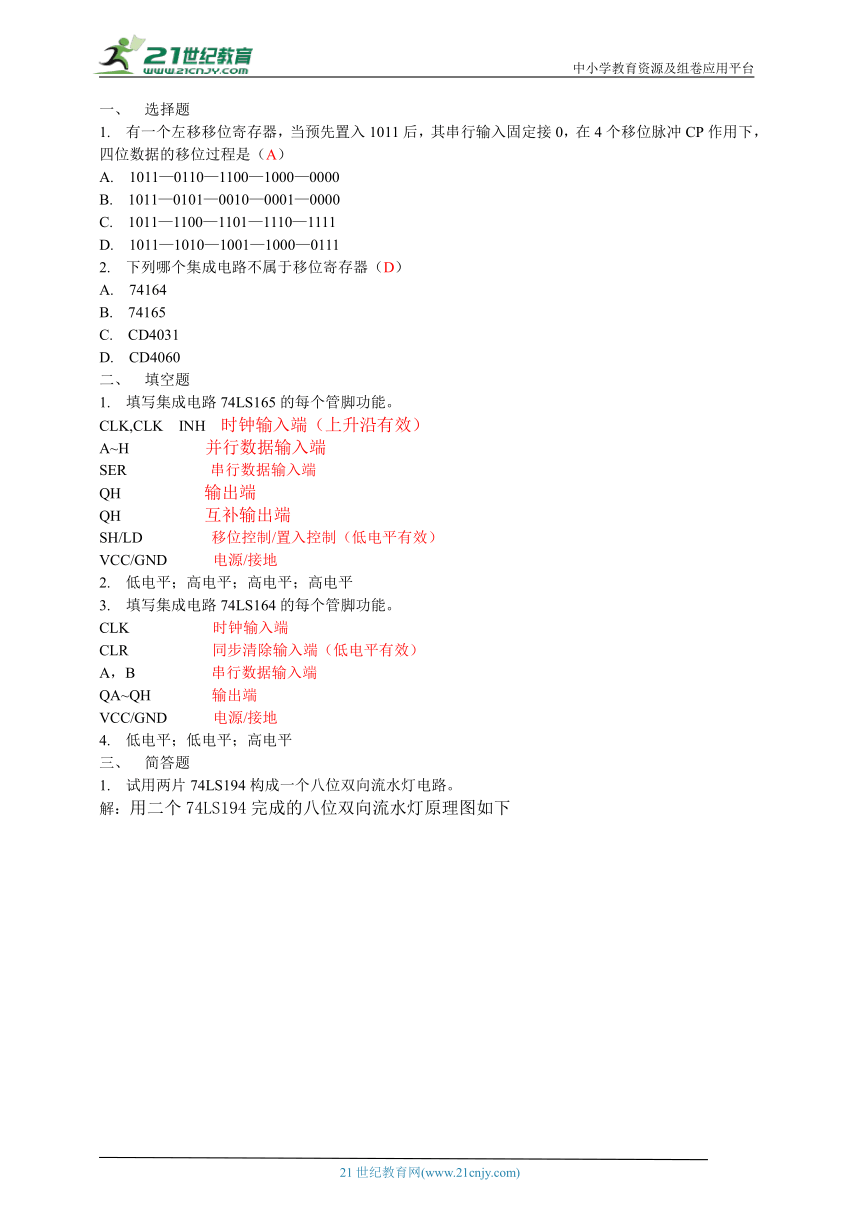

一、 选择题
1. 有一个左移移位寄存器,当预先置入1011后,其串行输入固定接0,在4个移位脉冲CP作用下,四位数据的移位过程是(A)
A. 1011—0110—1100—1000—0000
B. 1011—0101—0010—0001—0000
C. 1011—1100—1101—1110—1111
D. 1011—1010—1001—1000—0111
2. 下列哪个集成电路不属于移位寄存器(D)
A. 74164
B. 74165
C. CD4031
D. CD4060
二、 填空题
1. 填写集成电路74LS165的每个管脚功能。
CLK,CLK INH 时钟输入端(上升沿有效)
A~H 并行数据输入端
SER 串行数据输入端
QH 输出端
QH 互补输出端
SH/LD 移位控制/置入控制(低电平有效)
VCC/GND 电源/接地
 低电平;高电平;高电平;高电平
3. 填写集成电路74LS164的每个管脚功能。
CLK 时钟输入端
CLR 同步清除输入端(低电平有效)
A,B 串行数据输入端
QA~QH 输出端
VCC/GND 电源/接地
 低电平;低电平;高电平
三、 简答题
1. 试用两片74LS194构成一个八位双向流水灯电路。

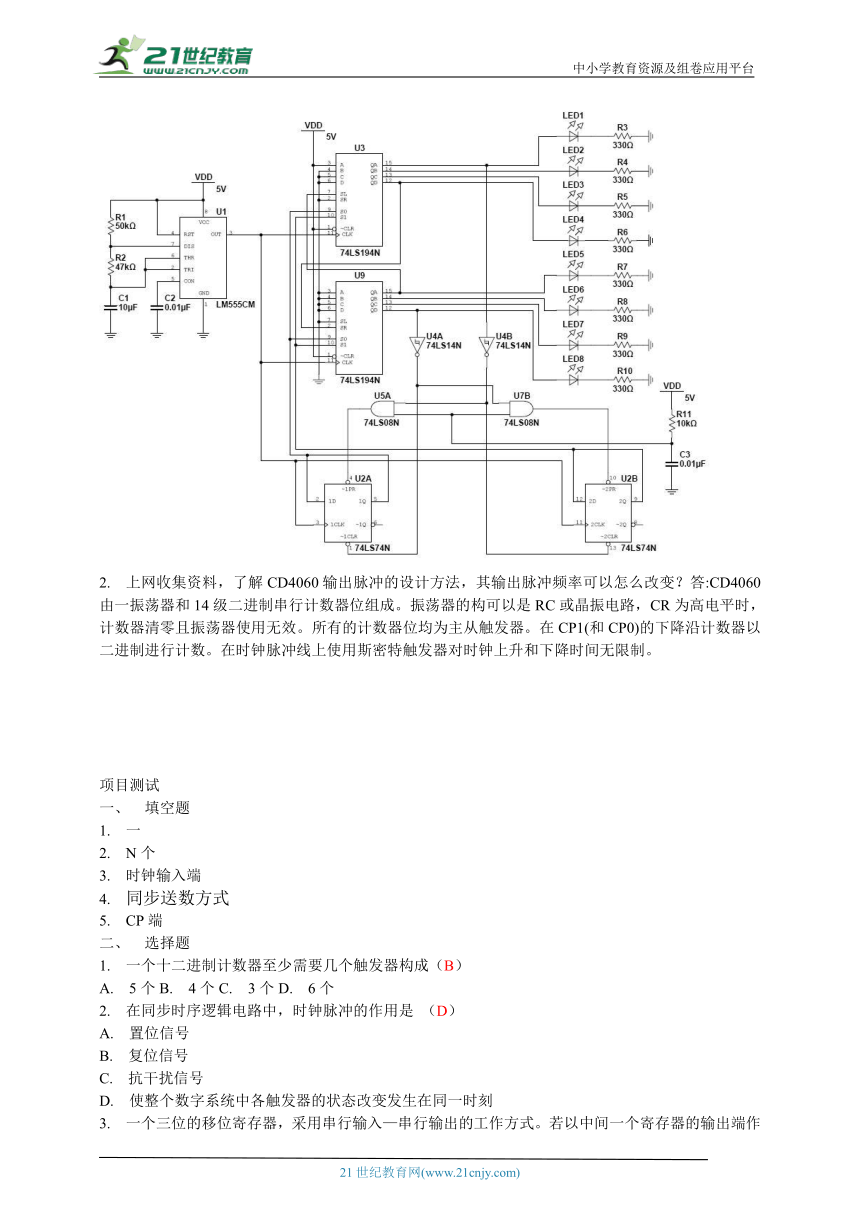

解:用二个74LS194完成的八位双向流水灯原理图如下
2. 上网收集资料,了解CD4060输出脉冲的设计方法,其输出脉冲频率可以怎么改变?答:CD4060由一振荡器和14级二进制串行计数器位组成。振荡器的构可以是RC或晶振电路,CR为高电平时,计数器清零且振荡器使用无效。所有的计数器位均为主从触发器。在CP1(和CP0)的下降沿计数器以二进制进行计数。在时钟脉冲线上使用斯密特触发器对时钟上升和下降时间无限制。
项目测试
一、 填空题
1. 一
2. N个
3. 时钟输入端
4. 同步送数方式
5. CP端
二、 选择题
1. 一个十二进制计数器至少需要几个触发器构成(B)
A. 5个B. 4个C. 3个D. 6个
2. 在同步时序逻辑电路中,时钟脉冲的作用是 (D)
A. 置位信号
B. 复位信号
C. 抗干扰信号
D. 使整个数字系统中各触发器的状态改变发生在同一时刻
3. 一个三位的移位寄存器,采用串行输入—串行输出的工作方式。若以中间一个寄存器的输出端作为串行输出端,则几个时钟脉冲作用之后才能串行输出三位二进制数(B)
A. 3
B. 4
C. 5
D. 6
4. 七段显示译码器,当译码器七个输出状态为abcdefg=1011111时(高电平有效),输入定为(C)
A. 0011
B. 0110
C. 0100
D. 1001
5. 集成电路74LS373的1管脚为高电平时,则输出端的状态为(A)
A. 高阻状态
B. 由当时的输入决定
C. 清零
D. 不确定
三、 简答题
1. 画出由RS触发器构成的寄存器。
略。
 集成电路74LS194具有哪些功能?并画出功能表。
解:由功能表可以看出:74LS194具有异步清零、保持、左移、右移和同步置数的功能。
 数码寄存器和移位寄存器有什么区别?
答:1.数码寄存器主要由触发器和一些控制门组成,每个触发器能存放一位二进制码,存放N位数码,就应有N位触发器。为保持触发器能正常完成寄存器的功能,还必须有适当的门电路组成控制电路
2.移位寄存器。它是由 RS触发器和一些门电路所构成的。
 题图1所示寄存器采用串行输入,输入数码为1001,但输出方式有两种,既可串行输出,亦可并行输出。试分析: (1) 该寄存器是右移寄存器还是左移寄存器?(2) 画出前四个CP时Q4、Q3、Q2和Q1的波形。
解:(1)为左移寄存器
(2)
5. 题图2中,各触发器的初始状态均为1,求Q的波形。
解:波形如下图
 题图3所示为两个异步二进制计数器,试分析哪个是加法计数器 哪个是减法计数器?并分析它们的级间连接方式有何不同。
解:
