项目二 设计制作抢答器电路
任务一 制作两人抢答器电路
目标检测
一、 选择题
1.　基本RS触发器输入端禁止使用（B）
A.　Rd=0，Sd=0
B.　R=1，S=1
C.　Rd=1，Sd=1
D.　R=0，S=0
2.　同步RS触发器的Sd端称为（C）
A.　直接置0端
B.　直接置1端
C.　复位端
D.　置零端
3.　欲使D触发器按Qn+1=n工作，应使输入D=（B）
A.　0
B.　1
C.　Q
D.　
4.　下列触发器中，没有约束条件的是（D）
A.　基本RS触发器
B.　主从RS触发器
C.　同步RS触发器
D.　边沿D触发器
二、 填空题
1.　基本RS触发器,钟控触发器
2.　SR=0
3.　成为触发器的空翻现象
4. rs触发器，jk触发器，d触发器，t触发器
三、分析简答题
1.触发器与门电路相比有何区别？
答：触发器属于时序逻辑，门电路是组合逻辑。
组合逻辑的输出状态始终跟随输入状态变化，即输出只与当前的输入有关。
时序逻辑的输出状态不仅与当前的输入有关，还与电路以前的状态有关。即时序逻辑电路具有记忆功能。
2.在钟控同步RS触发器中，若初始状态是0态，试根据下图CP、R、S端的波形画出与之对应的Q和的波形。
略。
题图1
3.计数触发型钟控同步RS触发器为什么有空翻现象？分析主从RS触发器避免空翻现象的原理。
答：若时钟脉冲较宽，造成触发器动作混乱，在一个时钟脉冲内出现多次翻转；从主触发器的状态由主触发器决定，主从触发器只在每个输入CP脉冲的下降沿翻转一次，与CP脉冲的宽度无关，从而避免空翻现象。
4.本书中主从RS触发器是在CP信号的下降沿发生翻转，若电路变为在信号的上升沿发生翻转，电路该做何改动？画出改动后的电路图。
略。

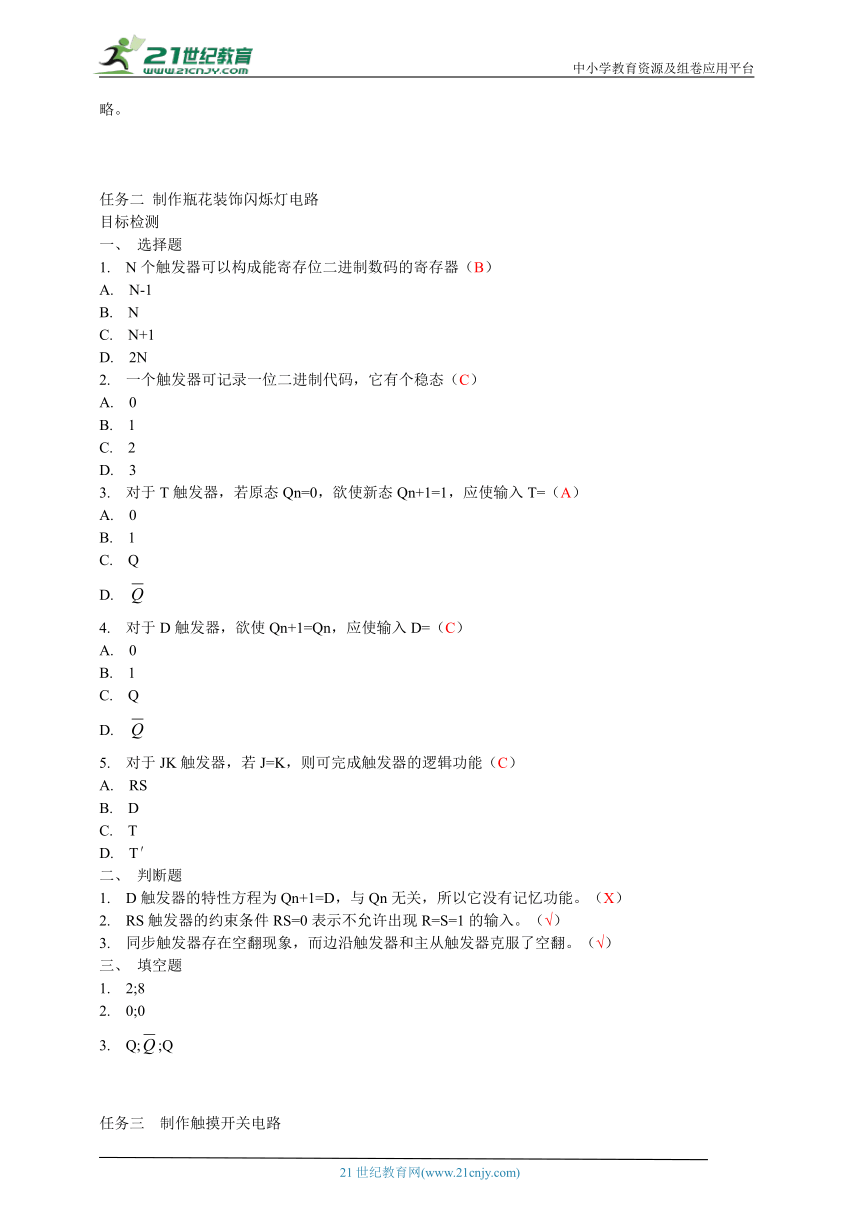

任务二 制作瓶花装饰闪烁灯电路
目标检测
一、 选择题
1.　N个触发器可以构成能寄存位二进制数码的寄存器（B）
A.　N-1
B.　N
C.　N+1
D.　2N
2.　一个触发器可记录一位二进制代码，它有个稳态（C）
A.　0
B.　1
C.　2
D.　3
3.　对于T触发器，若原态Qn=0，欲使新态Qn+1=1，应使输入T=（A）
A.　0
B.　1
C.　Q
D.　
4.　对于D触发器，欲使Qn+1=Qn，应使输入D=（C）
A.　0
B.　1
C.　Q
D.　
5.　对于JK触发器，若J=K，则可完成触发器的逻辑功能（C）
A.　RS
B.　D
C.　T
D.　T′
二、 判断题
1.　D触发器的特性方程为Qn+1=D，与Qn无关，所以它没有记忆功能。（X）
2.　RS触发器的约束条件RS=0表示不允许出现R=S=1的输入。（√）
3.　同步触发器存在空翻现象，而边沿触发器和主从触发器克服了空翻。（√）
三、 填空题
1.　2;8
2.　0;0
3.　Q;;Q
任务三 制作触摸开关电路
目标检测
一、选择题
1.　一个触发器可记录一位二进制代码，它有个稳态（C）
A.　0
B.　1
C.　2
D.　3
2.　对于D触发器，欲使Qn+1=Qn，应使输入D=（C）
A.　0
B.　1
C.　Q
D.　
3.　欲使D触发器按Qn+1=n工作，应使输入D（D）
A.　0
B.　1
C.　Q　
D.　
4.　用于计数的触发器有（A）
A.　边沿触发D触发器　
B.　主从JK触发器
C.　基本RS触发器
D.　同步RS触发器
二、 填空题
1.　记忆、存储
2.　2；0,1；状态；记忆
三、 判断题
1.　基本RS触发器对输入信号没有约束。（X）
2.　JK触发器是触发器中功能最全的一种。（√）
3.　边沿触发器是指触发器的状态在CP脉冲的边沿处发生翻转。（√）
4.　同步D触发器没有空翻现象。（X）
四、 分析简答题
1.　主从触发器对同步输入信号有什么要求？
答：要求在输入电平有效的情况下，没有干扰信号。

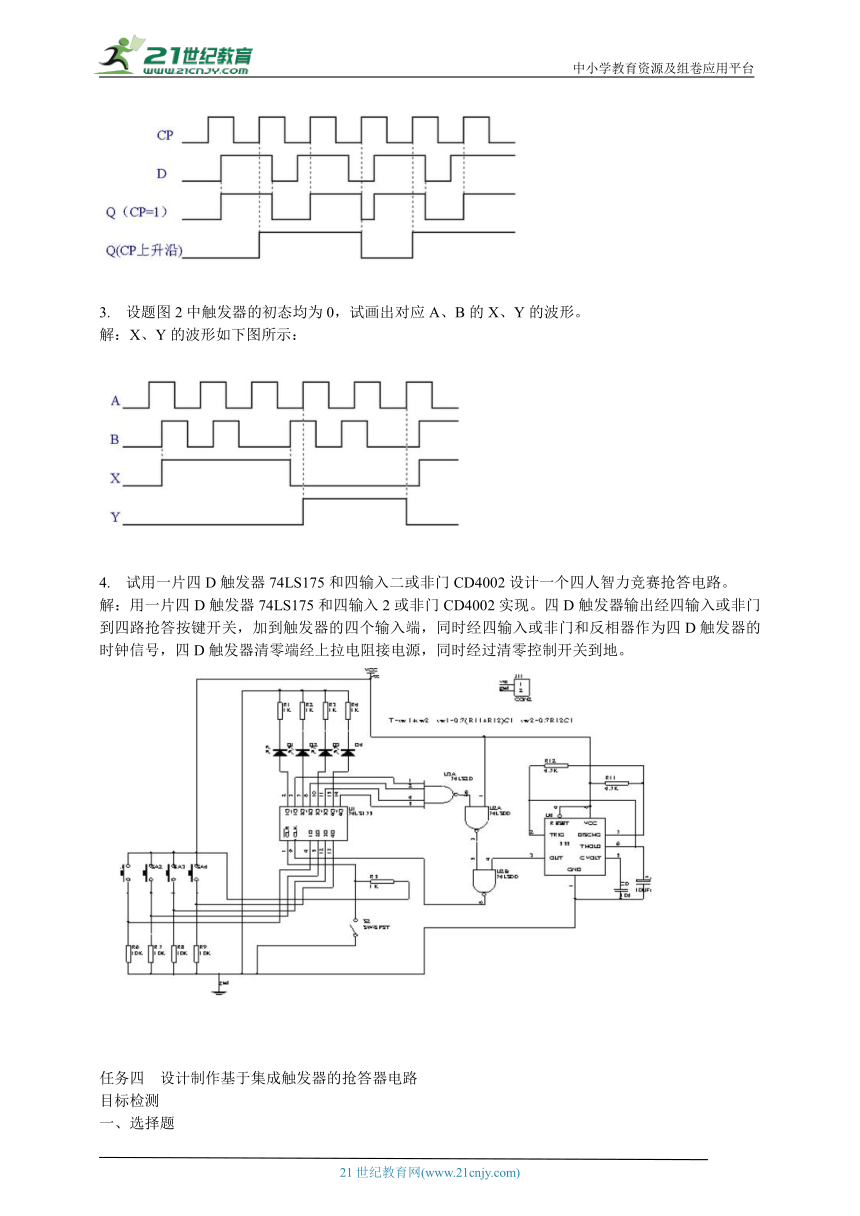

2. 已知CP、D的波形如题图1所示，试画出高电平有效和上升沿有效D触发器Q的波形。（设Q的初态为0）。
解：D触发器的特性方程：Q^(n+1)=D
Q的波形如图所示:
3.　设题图2中触发器的初态均为0，试画出对应A、B的X、Y的波形。
解：X、Y的波形如下图所示：
4.　试用一片四D触发器74LS175和四输入二或非门CD4002设计一个四人智力竞赛抢答电路。
解：用一片四D触发器74LS175和四输入2或非门CD4002实现。四D触发器输出经四输入或非门到四路抢答按键开关，加到触发器的四个输入端，同时经四输入或非门和反相器作为四D触发器的时钟信号，四D触发器清零端经上拉电阻接电源，同时经过清零控制开关到地。
任务四 设计制作基于集成触发器的抢答器电路
目标检测

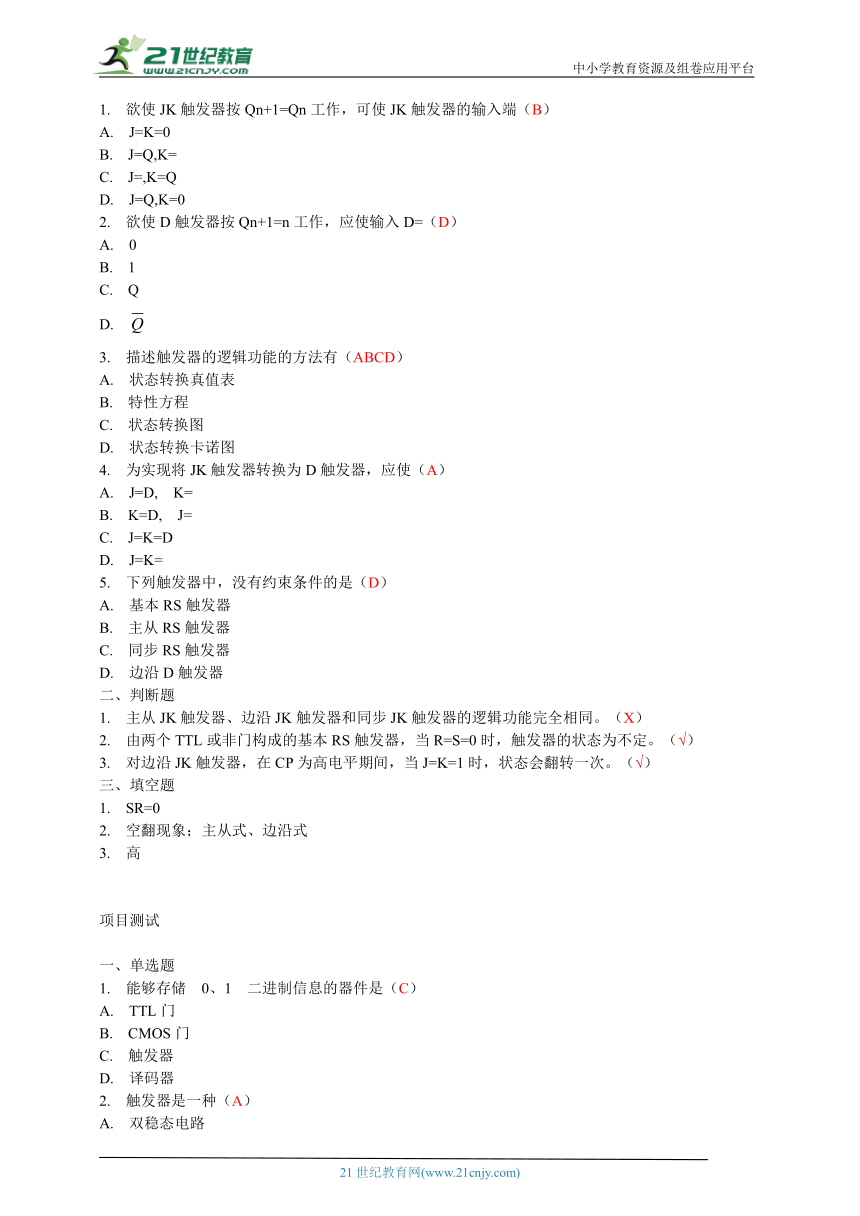

一、选择题
1.　欲使JK触发器按Qn+1=Qn工作，可使JK触发器的输入端（B）
A.　J=K=0
B.　J=Q,K=
C.　J=,K=Q
D.　J=Q,K=0
2.　欲使D触发器按Qn+1=n工作，应使输入D=（D）
A.　0
B.　1
C.　Q
D.　
3.　描述触发器的逻辑功能的方法有（ABCD）
A.　状态转换真值表　
B.　特性方程
C.　状态转换图
D.　状态转换卡诺图
4.　为实现将JK触发器转换为D触发器，应使（A）
A.　J=D,　K=
B.　K=D,　J=
C.　J=K=D
D.　J=K=
5.　下列触发器中，没有约束条件的是（D）
A.　基本RS触发器
B.　主从RS触发器
C.　同步RS触发器
D.　边沿D触发器
二、判断题
1.　主从JK触发器、边沿JK触发器和同步JK触发器的逻辑功能完全相同。（X）
2.　由两个TTL或非门构成的基本RS触发器，当R=S=0时，触发器的状态为不定。（√）
3.　对边沿JK触发器，在CP为高电平期间，当J=K=1时，状态会翻转一次。（√）
三、填空题
1.　SR=0
2.　空翻现象；主从式、边沿式
3.　高
项目测试
一、单选题
1.　能够存储　0、1　二进制信息的器件是（C）
A.　TTL门
B.　CMOS门
C.　触发器
D.　译码器
2.　触发器是一种（A）
A.　双稳态电路
B.　单稳态电路
C.　无稳态电路
D.　三稳态电路
3.　用与非门构成的基本RS触发器处于置　1　状态时，其输入信号应为　（C）
4.　用与非门构成的基本RS触发器，当输入信号时，其逻辑功能为　（C）
A.　置1
B.　置0
C.　保持
D.　不定
5.　下列触发器中，输入信号直接控制输出状态的是（A）
A.　基本RS触发器
B.　钟控RS触发器
C.　主从JK触发器
D.　维持阻塞D触发器
6.　使触发器的状态变化分两步完成的触发方式是（A）
A.　主从触发方式
B.　边沿触发方式
C.　电平触发方式
D.　维持阻塞触发方式
7.　时钟触发器产生空翻现象的原因是因为采用了（C）
A.　主从触发方式
B.　边沿触发方式
C.　电平触发方式
D.　维持阻塞触发方式
8.　下列触发器中，存在一次变化问题的是（B）
A.　基本RS触发器
B.　主从JK触发器
C.　主从RS触发器
D.　维持阻塞D触发器
9.　具有直接复位端d和置位端d的触发器，当触发器处于受CP脉冲控制的情况下工作时，这两端所加的信号为（D）
A.　dd=00
B.　dd=01
C.　dd=10
D.　dd=11
10.　RS触发器中，不允许的输入是　（D）
A.　RS　=　00
B.　RS　=　01
C.　RS　=　10
D.　RS　=　11
11.　下列触发器中，具有置0、置1、保持、翻转功能的是　（C）
A.　RS触发器
B.　T触发器
C.　JK触发器
D.　D触发器
12.　当输入J　=　K　=　1时，JK触发器所具有的功能是（D）
A.　置1
B.　置0
C.　保持
D.　翻转
13.　当现态Qn　=　0时，具备时钟条件后　JK　触发器的次态为　（A）　
A.　Qn+1　=　J
B.　Qn+1=　K
C.　Qn+1=　0
D.　Qn+1=　1
14.　RS触发器当输入S=　时，具备时钟条件后次态Qn+1为　（A）　
A.　Qn+1　=　S　
B.　Qn+1=　R
C.　Qn+1=　0
D.　Qn+1=　1
15.　触发器具有记忆功能，一个触发器能储存二进制信息（A）　
A.　1位
B.　2位
C.　3位
D.　多位
16.　触发器是双稳态电路，具有的状态，分别表示二进制数码的0和1。在任一时刻，触发器只处于一种稳定状态，并长期保持下来（B）　
A.　一个稳定
B.　两个稳定
C.　半个稳定
D.　多个稳定
17.　基本RS触发器最大的缺点就是输入信号之间，在数字电路应用中受到制约（A）　
A.　有约束条件
B.　没有约束条件
C.　有大信号
D.　有条件
18.　同步RS触发器与基本RS触发器比较，虽然增加了控制端，但仍存在空翻现象（B）　
A.　总线
B.　时间
C.　电流
D.　电压
19.　主从JK触发器输入信号J、K之间无约束条件，触发器空翻现象（B）　
A.　可能有
B.　不存在
C.　不一定有
D.　存在
二、填空题
1.　反馈
2. 有两个稳定状态，根据不同的输入信号置1或置0状态
3.　1；+=1
4.　互补；Q
5.　基本RS触发器；时钟触发器
6.　D;JK;T
7.　输入；时钟脉冲
8.　上升沿、下降沿
9.　S+Q^n、RS=0
10.　Qn；D
11.　J+Q^n；
12.　下降沿
13.　主从
14.　直接置位信号,直接复位信号
15.　1，1
16.　J；
三、 分析计算题
1.　JK触发器及CP、J、K、D的波形分别如题图1（b）所示，试画出Q端的波形。（设Q的初态为“0”）
略。
2.　D触发器及输入信号D、D的波形分别如题图2（b）所示，试画出Q端的波形。（设Q的初态为“0”）
略。
3.　设题图3中各触发器的初始状态皆为Q=0，试求出在CP信号连续作用下各触发器的次态方程。
四、　简答题
1.　触发器具有记忆功能，一个触发器能存储几位二进制信息？触发器属于几个稳态的电路？同步RS触发器在CP=0时，R＼S之间是否存在约束条件？为什么？在CP=1时情况又如何？
答：一个触发器可记录1位二进制码；触发器有两个稳态；CP=0时R\S之间存在约束状态，不能出现R、S同时为1的状态，否则会使触发器处于不确定状态；CP=1时，工作情况与基本RS触发器相同。
2. 基本RS触发器需要解决的问题有哪些？
答：主要缺点是：输入信号的滤波性能比较差，当输入信号有一些峰值信号出现时，会被传给输出信号。也就是说输入信号的抗干扰能力比较差。
　D触发器在电路结构上有什么特点？它如何解决了输入信号之间存在有约束条件的问题？
答：D触发器的所有输入、输出都设置了缓冲电路，这些措施提高了电路工作的稳定性。为了避免CP脉冲上升沿或下降沿在跨越阀值电平时的噪声引发触发器的误触发，电路在CP输入端特别增置了施密特反相器，以提高抗干扰能力。
五、　绘制下列波形图
1. RS触发器的出状态输出Q为0，其他参数如题图4所示。请画出Q的波形图。
略。
2.　试画出题图5所示波形加在以下两种时钟T触发器上时，输出Q的波形（设初态为0）： （1）　上升沿触发的触发器；（2）　下降沿触发的触发器。
略。
3.　试画出题图6所示波形加在以下两种JK触发器上时，触发器输出Q的波形（设初始状态为0）： （1）　上升沿触发的触发器；（2）　下降沿触发的触发器。
略。
