电器基础与用电安全
Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry's standard dummy text ever since
-用电安全教育宣传主题班会-
教师 xxx
时间：2023.09.1
DIRECTORY
目录
目录
01
电的概念
03
电气设备
05
电气保养
02
一次接线方式
04
电机的控制
06
触电的现场急救
01
电的概念
单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明
安全用电-你我同行
电的概念

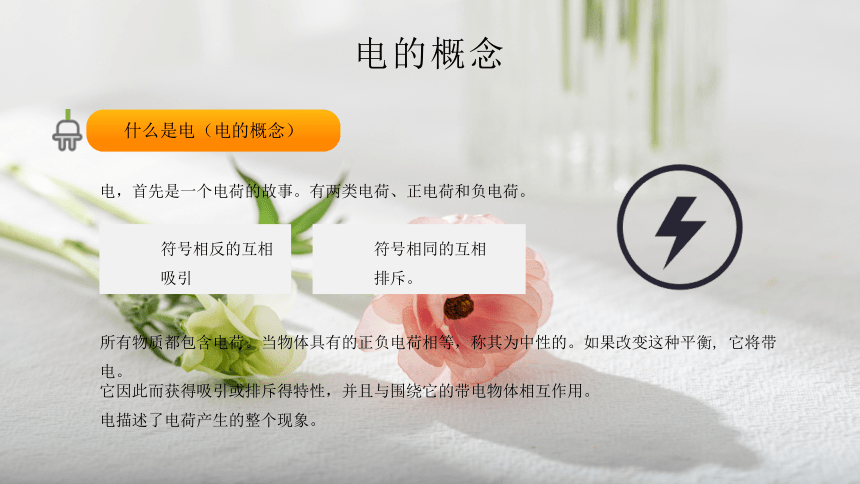

什么是电（电的概念）
电，首先是一个电荷的故事。有两类电荷、正电荷和负电荷。
符号相反的互相吸引
符号相同的互相排斥。
所有物质都包含电荷。当物体具有的正负电荷相等，称其为中性的。如果改变这种平衡, 它将带电。
它因此而获得吸引或排斥得特性，并且与围绕它的带电物体相互作用。
电描述了电荷产生的整个现象。
电的概念

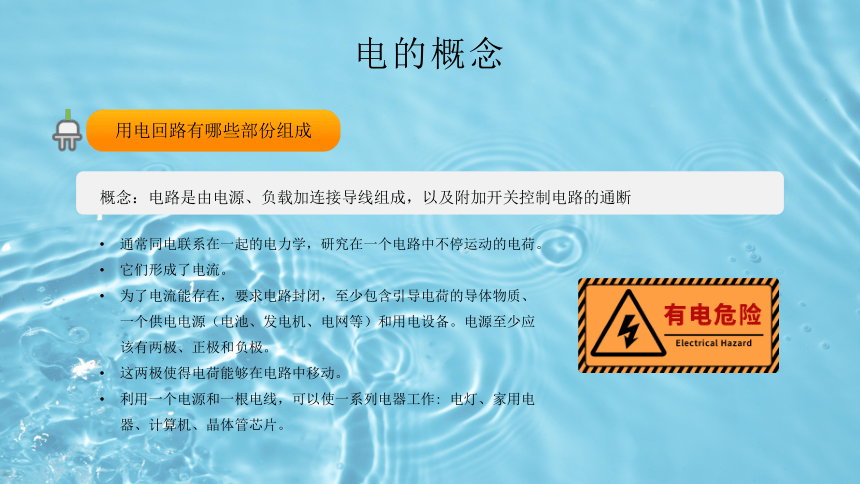

用电回路有哪些部份组成
概念：电路是由电源、负载加连接导线组成，以及附加开关控制电路的通断
通常同电联系在一起的电力学，研究在一个电路中不停运动的电荷。
它们形成了电流。
为了电流能存在，要求电路封闭，至少包含引导电荷的导体物质、一个供电电源（电池、发电机、电网等）和用电设备。电源至少应该有两极、正极和负极。
这两极使得电荷能够在电路中移动。
利用一个电源和一根电线，可以使一系列电器工作: 电灯、家用电器、计算机、晶体管芯片。
电的概念

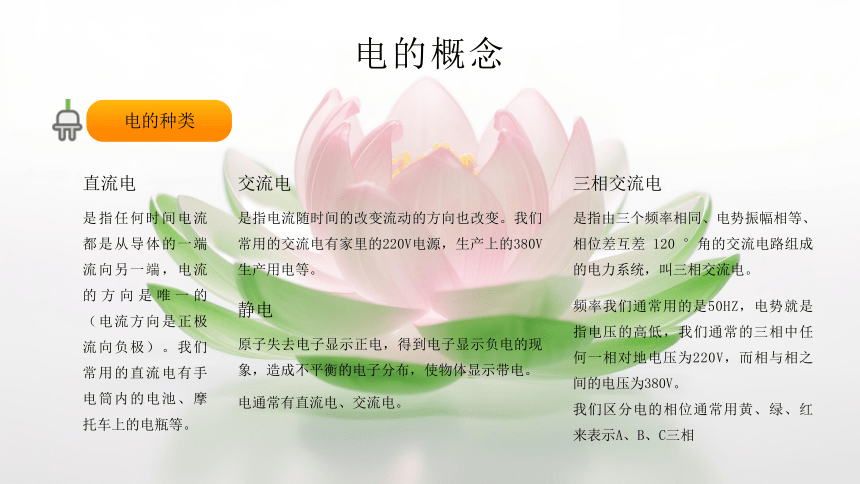

电的种类
直流电
是指任何时间电流都是从导体的一端流向另一端，电流的方向是唯一的（电流方向是正极流向负极）。我们常用的直流电有手电筒内的电池、摩托车上的电瓶等。
交流电
是指电流随时间的改变流动的方向也改变。我们常用的交流电有家里的220V电源，生产上的380V生产用电等。
静电
原子失去电子显示正电，得到电子显示负电的现象，造成不平衡的电子分布，使物体显示带电。
电通常有直流电、交流电。
三相交流电
是指由三个频率相同、电势振幅相等、相位差互差 120 °角的交流电路组成的电力系统，叫三相交流电。
频率我们通常用的是50HZ，电势就是指电压的高低，我们通常的三相中任何一相对地电压为220V，而相与相之间的电压为380V。
我们区分电的相位通常用黄、绿、红来表示A、B、C三相
电的概念

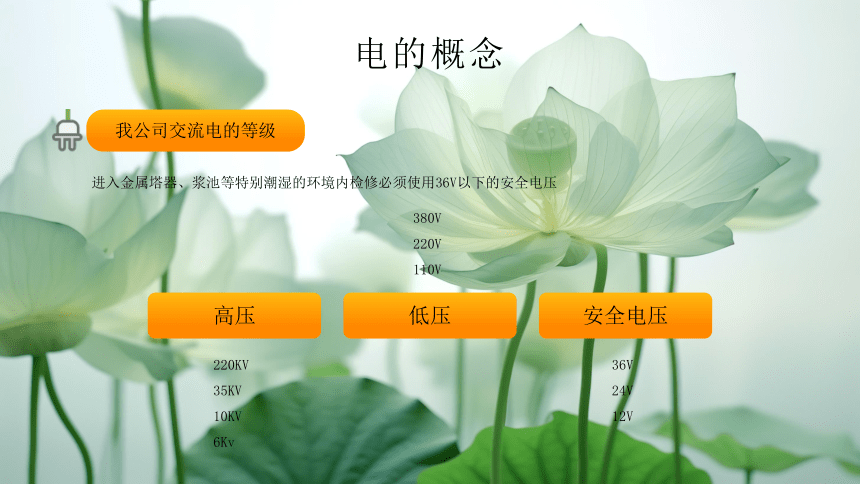

我公司交流电的等级
进入金属塔器、浆池等特别潮湿的环境内检修必须使用36V以下的安全电压
高压
低压
安全电压
220KV
35KV
10KV
6Kv
380V
220V
110V
36V
24V
12V
02
一次接线方式
单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明
安全用电-你我同行
一次接线方式
一次接线方式

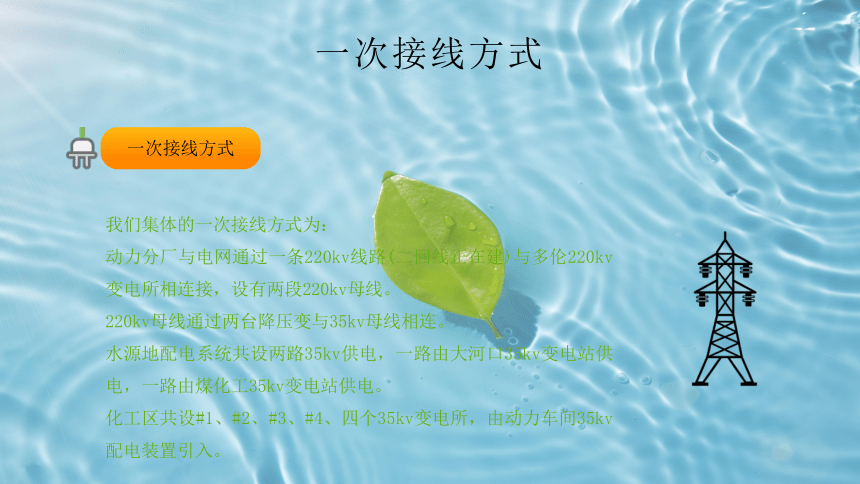

我们集体的一次接线方式为：
动力分厂与电网通过一条220kv线路(二回线正在建)与多伦220kv变电所相连接，设有两段220kv母线。
220kv母线通过两台降压变与35kv母线相连。
水源地配电系统共设两路35kv供电，一路由大河口35kv变电站供电，一路由煤化工35kv变电站供电。
化工区共设#1、#2、#3、#4、四个35kv变电所，由动力车间35kv配电装置引入。
一次接线方式
一次接线方式

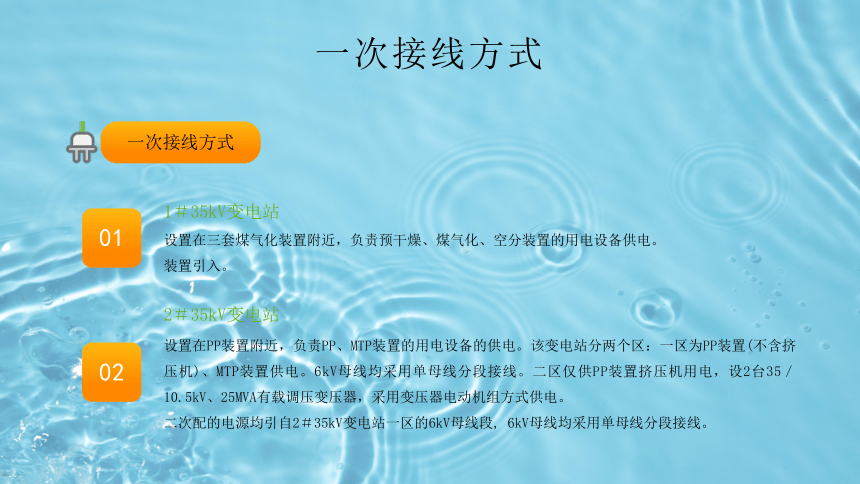

1＃35kV变电站
设置在三套煤气化装置附近，负责预干燥、煤气化、空分装置的用电设备供电。
装置引入。
01
02
设置在PP装置附近，负责PP、MTP装置的用电设备的供电。该变电站分两个区：一区为PP装置(不含挤压机)、MTP装置供电。6kV母线均采用单母线分段接线。二区仅供PP装置挤压机用电，设2台35／10.5kV、25MVA有载调压变压器，采用变压器电动机组方式供电。
二次配的电源均引自2＃35kV变电站一区的6kV母线段, 6kV母线均采用单母线分段接线。
2＃35kV变电站
一次接线方式
一次接线方式
35kV变电站
03

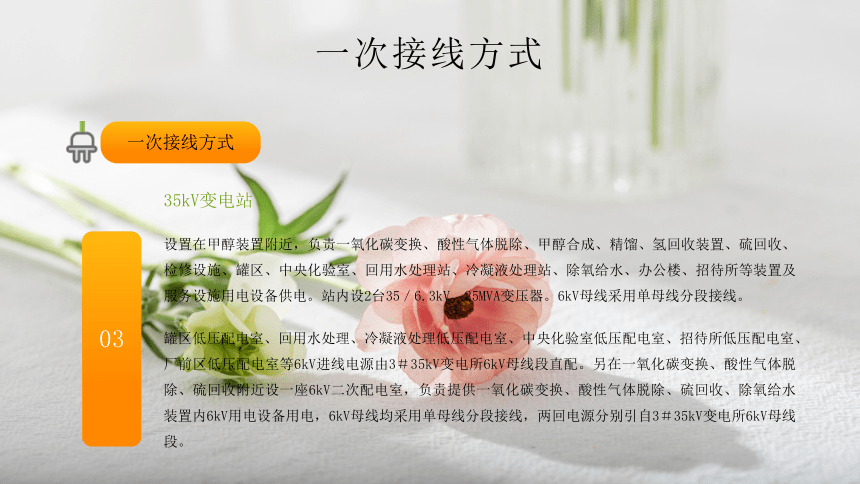

设置在甲醇装置附近，负责一氧化碳变换、酸性气体脱除、甲醇合成、精馏、氢回收装置、硫回收、检修设施、罐区、中央化验室、回用水处理站、冷凝液处理站、除氧给水、办公楼、招待所等装置及服务设施用电设备供电。站内设2台35／6.3kV、25MVA变压器。6kV母线采用单母线分段接线。
罐区低压配电室、回用水处理、冷凝液处理低压配电室、中央化验室低压配电室、招待所低压配电室、厂前区低压配电室等6kV进线电源由3＃35kV变电所6kV母线段直配。另在一氧化碳变换、酸性气体脱除、硫回收附近设一座6kV二次配电室，负责提供一氧化碳变换、酸性气体脱除、硫回收、除氧给水装置内6kV用电设备用电，6kV母线均采用单母线分段接线，两回电源分别引自3＃35kV变电所6kV母线段。
一次接线方式
一次接线方式
35kV变电所
04

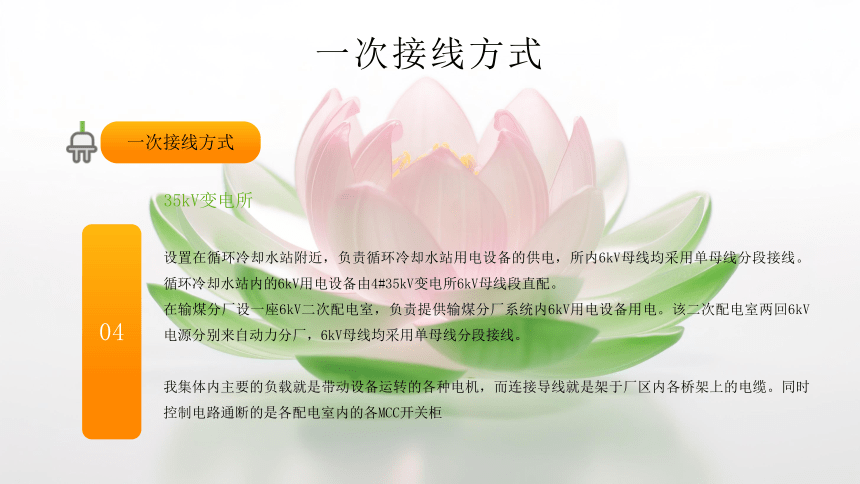

设置在循环冷却水站附近，负责循环冷却水站用电设备的供电，所内6kV母线均采用单母线分段接线。循环冷却水站内的6kV用电设备由4#35kV变电所6kV母线段直配。
在输煤分厂设一座6kV二次配电室，负责提供输煤分厂系统内6kV用电设备用电。该二次配电室两回6kV电源分别来自动力分厂，6kV母线均采用单母线分段接线。
我集体内主要的负载就是带动设备运转的各种电机，而连接导线就是架于厂区内各桥架上的电缆。同时控制电路通断的是各配电室内的各MCC开关柜
03
电气设备
单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明
安全用电-你我同行
电气设备
开关
主要是操作台上的转换开关，一般是左转关，右转开。
按钮
由启动按钮（绿色）、停止按钮（红色），急停按钮（蘑菇头红色，按下停自锁型，旋转拉出允许启动）。
指示灯
绿色灯亮表示运行，灭表示停止，
由红色、绿色二个灯来表示运行和停止（MCC开关的标准是红色灯运行，绿色灯停止）。
还有现场操作台上的电流、电压表及报警灯等
电气设备中所包括的不仅仅是以上的部份，光低压电气设备种类就有：刀开关、熔断器、主令开关（按钮、限位开关、转换开关等）、起动器、接触器、热继电器、自动开关（也叫空气断路器）等等。
电气设备
转换开关
按钮
指示灯
电流
电压表
报警灯
V
电气设备
自动开关（断路器）
自动开关又称自动空气断路器。当电路发生严重过载、短路以及失压等故障时能自动切断电路，有效地保护串接在其后的电气设备。
在正常条件下，也可用于不频繁地接通和断开电路及控制电动机，因此自动开关是低压线路中常用的具有齐备保护功能的控制电器。
由于自动开关具有可以操作、动作值可调、分断能力较高，以及动作后一般不需要更换部件等优点．因此得到了广泛应用。
电气设备
交流接触器
电磁式的接触器是利用电磁吸力的作用使主触点闭合或断开电动机电路或负载电路的控制电器。用它可以实现频繁的远距离操作，它具有比工作电流大数倍的接通相分断能力。
接触器最主要的用途还是控制电动机的启动、正反转、制动和调速等。因此，它是电力拖动控制系统中员重要的也是最常用的控制电器。
接触器按其主触点控制的电路中的电流分为直流接触器和交流接触器。
电气设备
控制按钮
控制按钮是一种接通或分断小电流电路的主令电器，其结构简单．应用广泛。触头允许通过的电流较小．一般不超过5A，主要用在低压控制电路中．手动发出控制信号。
控制按钮由按钮帽，复位弹簧，桥式动、静触头和外壳等组成。
一般为复合式．即同时具有常开、常闭触头。按下时常闭触头先断开，然后常开触头闭合。去掉外力后在复恢弹簧的作用下，常开触头断开，常闭秒久头复位。
主令开关
控制按钮是一种接通或分断小电流电路的主令电器，其结构简单．应用广泛。触头允许通过的电流较小．一般不超过5A，主要用在低压控制电路中．手动发出控制信号。
控制按钮由按钮帽，复位弹簧，桥式动、静触头和外壳等组成。一般为复合式．即同时具有常开、常闭触头。按下时常闭触头先断开，然后常开触头闭合。去掉外力后在复恢弹簧的作用下，常开触头断开，常闭秒久头复位。
电气设备
电工常用的工具
既然电是看不着摸不着的，那么我们电工是怎样去知道有电，电量多大，所以我们要测量电的大小，需要电流表、钳型表去测量电流大小，用电压表测量电的电压高低，用功率表、电度表测量电的单位时间的功率及一段时间的用电量，以及用频率表测量交流电的频率。
电工常用的工具
概念：交流电机的转速与频率成正比。
转速=60x频率/电机磁极对数
电气维护为保证安全，我们常用到的工具有：验电器、绝缘垫、绝缘手套、绝缘鞋、绝缘棒、接地线、标识牌等。
我们测量电机的好坏，常用的工具还有摇表、万用表等。
电气设备
电机的控制
电气上最基本的电机控制是利用交流接触器控制电机，有点动控制、自锁控制、互锁控制、正反转、星/三角启动等基本线路。
04
电机的控制
单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明
安全用电-你我同行
电气设备
倒闸操作
倒闸操作的一般规定
倒闸操作必须执行“电业安全工作规程”电气部分的有关规定。
设备检修必须将设备停电后，方可布置安全措施，送电前必须收回工作票，拆除安全措施，并按照有关规程的规定，测量设备的绝缘电阻。绝缘电阻不合格的设备，未经领导批准，不得投入运行或列入备用。
设备不允许在无保护的情况下投入运行。设备运行方式如有变更，应及时考虑继电保护装置的运行方式，并保证与一次系统的变更相适应，以防止保护误动或拒绝动作。
设备停、送电时，应先检查开关在断开状态，再拉、合刀闸或拉出、推入抽屉开关。
拉刀闸时，发现弧光应立即合入，并查明原因。合刀闸时，即使合入故障回路，也不得再拉开。
设备停送电操作之后，应对系统进行重点检查。
电气设备
01
倒闸操作的一般规定
操作票使用前，先由操作人填写、监护人审查无误后签名经值班负责人审核签字，操作票方能生效。
02
操作前做好相关的危险点分析。
03
执行操作任务时，必须严肃认真，姿势端正，位置正确。
电气设备
04
监护人由对设备较熟悉的人担任。
05
操作开始前，应先在模拟图上核对操作步骤是否正确。
执行每项操作任务时，监护人应大声唱票，操作人核对设备编号无误后，进行大声复诵及手势预演，监护人核对正确，方能下达“对！”“执行！”的命令，下令后操作人方可进行操作。
06
操作票必须按操作顺序进行，不准跳项或漏项。
对已执行项目打“∨”，认真执行有关操作票的管理的规定。操作过程如发生疑问，应立即停止操作，汇报领导、班长，查明原因后再进行操作。
电气设备
开关合、拉不成功
操作方法是否正确：如顺序是否正确，联锁或设备启动、停止条件是否满足，操作时间是否太短，蓄能是否正常，操作机构是否正常。
保护装置是否动作。
操作电源是否中断。
直流电压是否正常。
必要时将小车开关拉到试验位置，手动操作试验，找出是机构还是控制回路原因。
必须在得到班长命令时，方可手动脱扣跳闸。
05
电气保养
单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明
安全用电-你我同行
电气保养
电气保养工作主要由电气组人员进行，但我们生产上在平时检查时也应注意设备上的各电机运行是否正常，发现电机有异常声音如嗡嗡声、震动大等应及时联系电工进行处理。
开机时注意电机的电流是否正常，多次启动电机二次间的间隔不应小于半分钟，不允许同时启动大功率的电机，多台电机启动时在条件允许下应先启动大功率电机，然后再启动小功率电机。
对于高压电机运行前必须确认冷却水阀已打开，同时应注意高压电机水箱是否有漏水现象。对于直流电机（复卷机）注意电机碳刷与滑环的跳火情况。
电气保养
用电安全
任何时候不经允许不准触及现场动力
柜及操作台内的铜排与电线。
注意冲洗设备时不要冲到电机、
电柜等电气设备上
无工作关系不准进入电气配电室、
高压室及变压器室。
不准开启挂有全安标示牌、
停电牌的设备
按规范执行停送电步骤,认真填写好停送电联系单
进入金属塔器、浆池等特别潮湿的环境内检修必须使用36V以下的安全电压，移动的电气必须要有保护接地及安装漏电开关。
发生电气火灾时立即断开该设备电源，应使用的灭火器有1211、干粉和二氧化碳灭火器，不能用泡沫灭火器。
电气保养
保护接地
就是将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏而使外壳带电时，操作人员接触设备外壳而触电。
在中性点不接地的低压系统中，在正常情况下各种电力装置的不带电的金属外露部分，除有规定外都应接地。
电气保养
组织
措施
技术
措施
工作票制度
工作许可制度
工作监护制度
工作间断、转移和终结制度
停电
验电
装设临时接地线
装设遮拦
悬挂标示牌
电气保养
禁止合闸，有人工作
一经合闸即可送电到设备的开关或刀闸的把手上
标示牌式样
此处有人
室外和室内工作地点或检修设备上
止步高压危险!
施工地点附近带电设备的围拦上，禁止通过的过道上，高压试验地点，室外架构上。
电气保养
设备不停电时的安全距离
电压等级（KV）
安全距离（m）
10及以下（13.8）
0．70
20~35
1．00
44
1．20
60~110
1．50
154
2．00
220
3．00
06
触电的现场急救
单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明
安全用电-你我同行
触电的现场急救
触电的种类
当人的一只手接触到一相带电体时，就会发主单相触电，这种融电事故约占总触电事故的75%以上。当低压电网中性点接地时，作用于人体的电压达220V。
单相触电
当人的两只手同时接触两相带电的导线时，不论低压电网的中性点是否接地，都会发生两相触电事故。此时作用于人体的电压达到380V。
二相触电
当带电的电线断落在地面上（或接地点通过电质时），地表面上即呈现电位，电位随接地点距离而下降，但人或耕畜的脚与脚之间同时踩在带有不同电位的地表面两点时，会引起跨步电压触电，其最大值可达160V。
跨步电压触电
当人的一只手接触到一相带电体时，就会发主发生这种触电事故的次数虽然不很多，但因此类触电而电死耕畜的事故常有发生，人们遇到这种危险场合，应立刻合拢双脚跳出接地点20m之外，这就可以保障人身安全。
触电，这种融电事故约占总触电事故的75%以上。当低压电网中性点接地时，作用于人体的电压达220V。
触电的现场急救
触电的种类
国内部分省市某年低压触电死亡1395人，按事故发生月份统计绘制成折线图如图所示
6~9月份触电事故多
主要是由于这段时间天气炎热，人体衣着单薄而且多汗，触电危险性较大，由于这段时间多雨、潮湿，电气设备绝缘性能降低，造成触电事故增多。
触电的现场急救
触电的现场急救
脱 离 电 源
发 现 有 人 触 电 ， 应 根 据 事 故 现 场 情 况 尽 快 使 触 电 者 脱 离 电 源 。
如 果 开 关 或 插 头 就 在 附 近 ， 应 立 即 拉 断 闸 刀 开 关 或 拔 去 电 源 插 头 。
无 法 切 断 电 源 时 ， 可 使 用 绝 缘 工 具 或 干 燥 的 木 棒 、 木 板 等 不 导 电 物 体 使 触 电 者 脱 离 带 电 体 。
对 症 救 治
触 电 者 一 旦 脱 离 带 电 体 ， 必 须 在 现 场 对 症 救 治 ， 切 忌 在 无 任 何 救 治 措 施 情 况 ， 送 往 医 院 。
触 电 者 神 志 不 清 ， 但 呼 吸 、心 跳 尚 正 常 的 ， 可 就 地 舒 适 平 卧 ， 保 持 空 气 畅 通 ， 解 开 衣 领 以 利 呼 吸 ， 天 冷 要 注 意 保 暧 ， 间 隔5 秒 钟 轻 呼 伤 员 或 轻 拍 肩 部（ 但 禁 止 摇 晃 头 部） 。
触电的现场急救
触电的现场急救
2. 对 症 救 治
心肺复苏法：
触电伤员呼吸和心跳均停止时，应立即按心肺复苏法支持生命的三项基本措施，正确进行就地抢救。
通畅气道； 口对口(鼻)人工呼吸； 胸外按压(人工循环)。
胸外按压操作频率：
胸外按压要以均匀速度进行，每分钟 80次左右，每次按压和放松的时间相等；
胸外按压与口对口(鼻)人工呼吸同时进行，其节奏为：单人抢救时，每按压15次后吹气2次(15∶2)，反复进行；双人抢救时，每按压5次后由另一人吹气1次(5∶1)，反复进行。
在 送 往 医 院 途 中 ， 也 应 继 续 急 救 。
