计算机网络技术

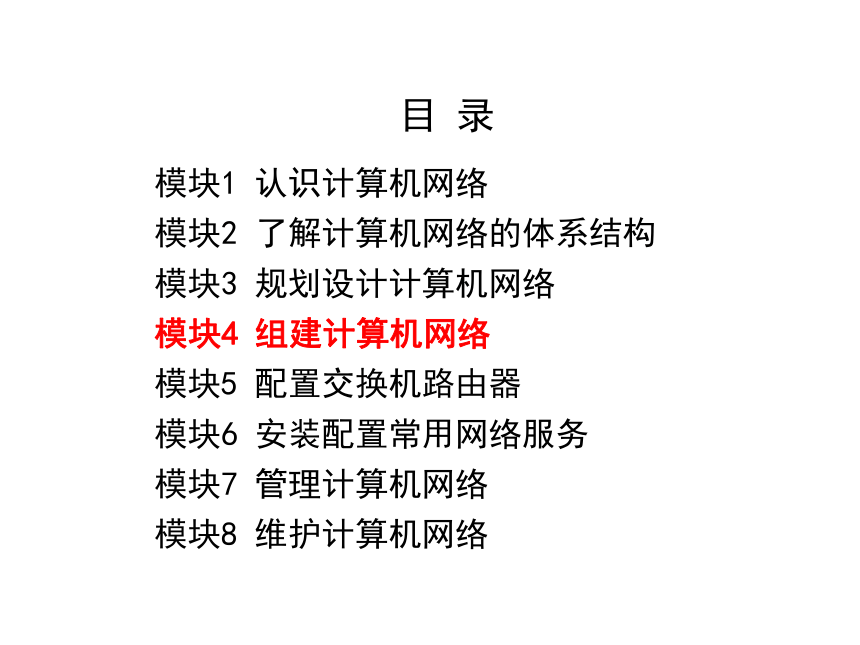

目 录
模块1 认识计算机网络
模块2 了解计算机网络的体系结构
模块3 规划设计计算机网络
模块4 组建计算机网络
模块5 配置交换机路由器
模块6 安装配置常用网络服务
模块7 管理计算机网络
模块8 维护计算机网络

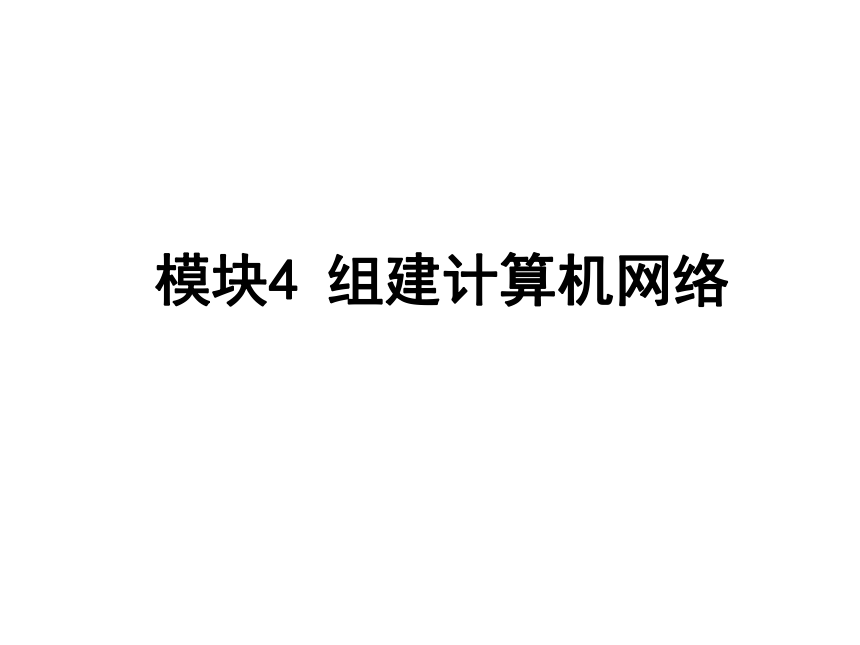

模块4 组建计算机网络

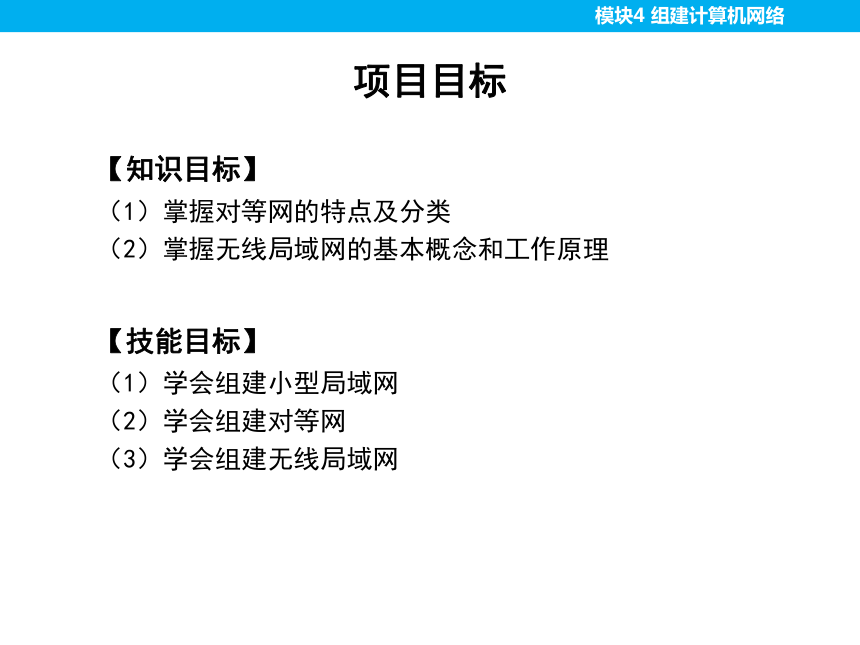

项目目标
【知识目标】
（1）掌握对等网的特点及分类
（2）掌握无线局域网的基本概念和工作原理
【技能目标】
（1）学会组建小型局域网
（2）学会组建对等网
（3）学会组建无线局域网
模块4 组建计算机网络

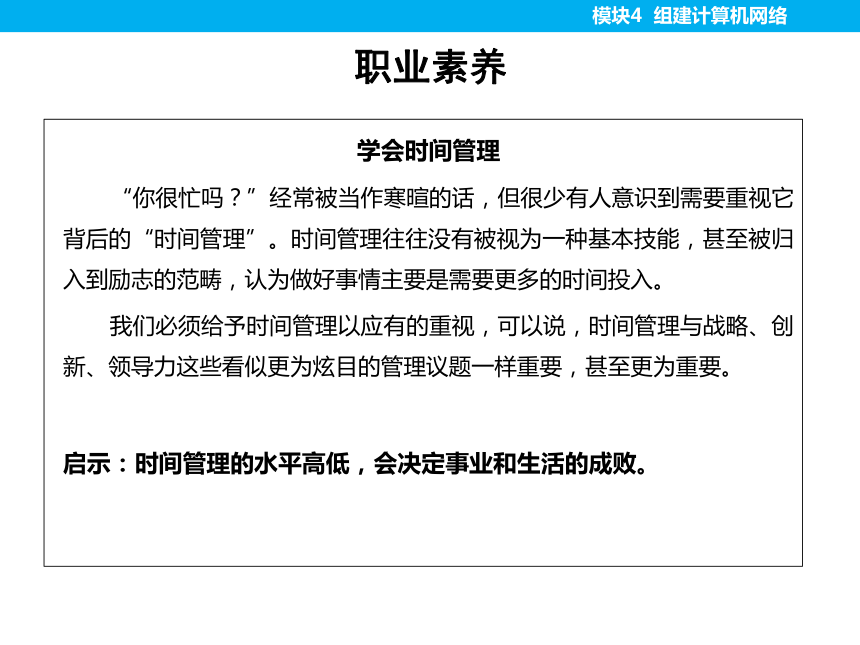

职业素养
学会时间管理
“你很忙吗？”经常被当作寒暄的话，但很少有人意识到需要重视它背后的“时间管理”。时间管理往往没有被视为一种基本技能，甚至被归入到励志的范畴，认为做好事情主要是需要更多的时间投入。
我们必须给予时间管理以应有的重视，可以说，时间管理与战略、创新、领导力这些看似更为炫目的管理议题一样重要，甚至更为重要。
启示：时间管理的水平高低，会决定事业和生活的成败。
模块4 组建计算机网络

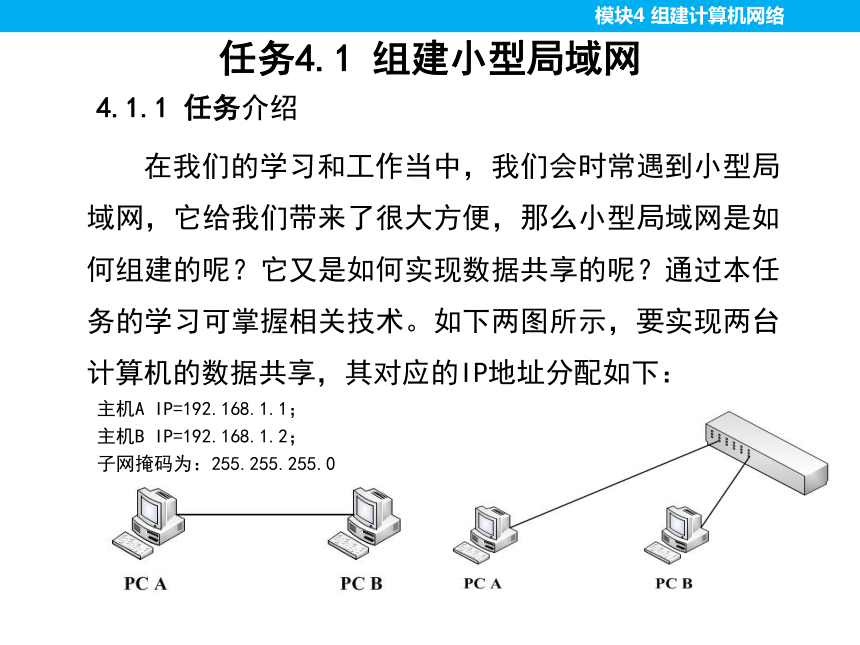

任务4.1 组建小型局域网
4.1.1 任务介绍
在我们的学习和工作当中，我们会时常遇到小型局域网，它给我们带来了很大方便，那么小型局域网是如何组建的呢？它又是如何实现数据共享的呢？通过本任务的学习可掌握相关技术。如下两图所示，要实现两台计算机的数据共享，其对应的IP地址分配如下：
主机A IP=192.168.1.1；
主机B IP=192.168.1.2；
子网掩码为：255.255.255.0
模块4 组建计算机网络

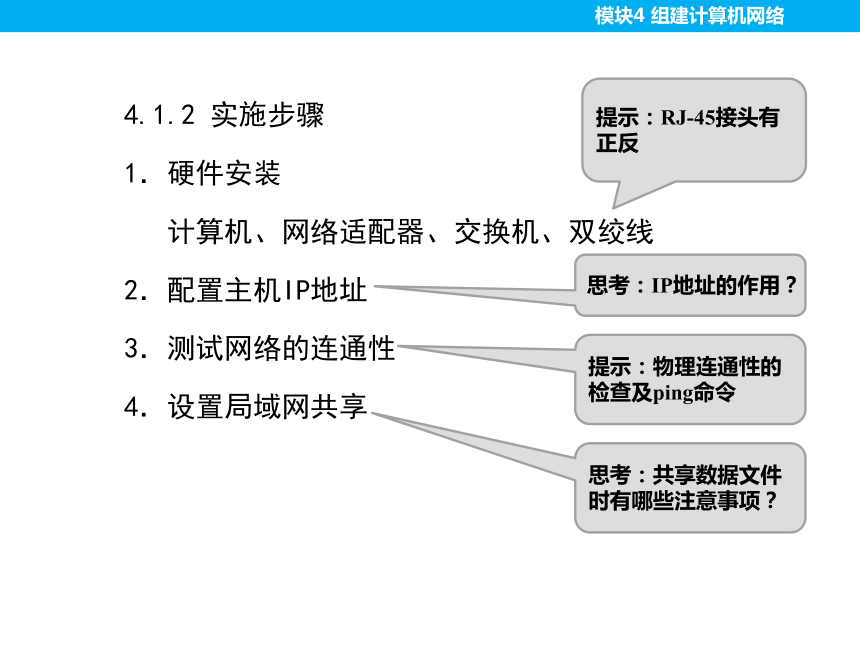

4.1.2 实施步骤
1．硬件安装
计算机、网络适配器、交换机、双绞线
2．配置主机IP地址
3．测试网络的连通性
4．设置局域网共享
模块4 组建计算机网络
提示：RJ-45接头有正反
思考：IP地址的作用？
提示：物理连通性的检查及ping命令
思考：共享数据文件时有哪些注意事项？

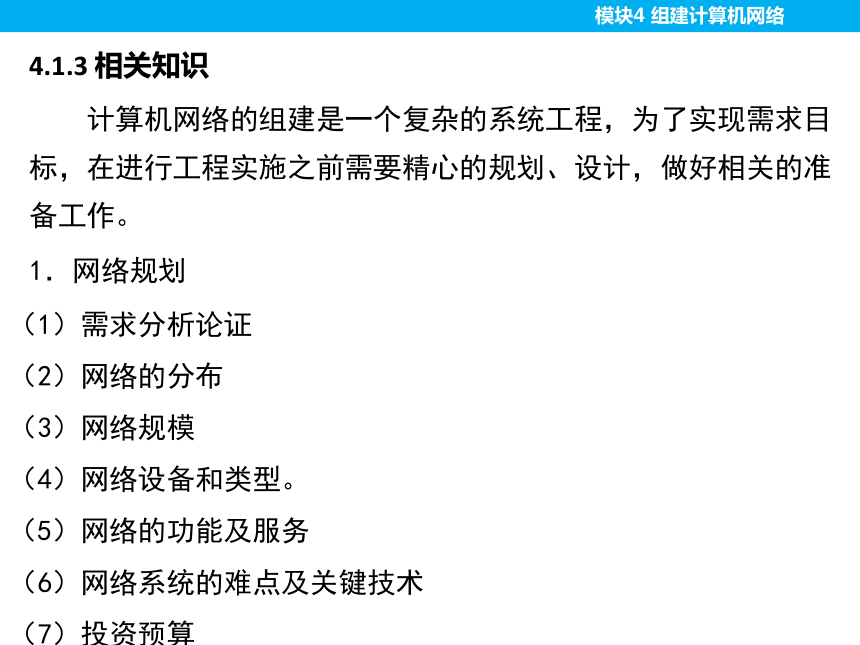

4.1.3 相关知识
计算机网络的组建是一个复杂的系统工程，为了实现需求目标，在进行工程实施之前需要精心的规划、设计，做好相关的准备工作。
1．网络规划
模块4 组建计算机网络
模块4 组建计算机网络

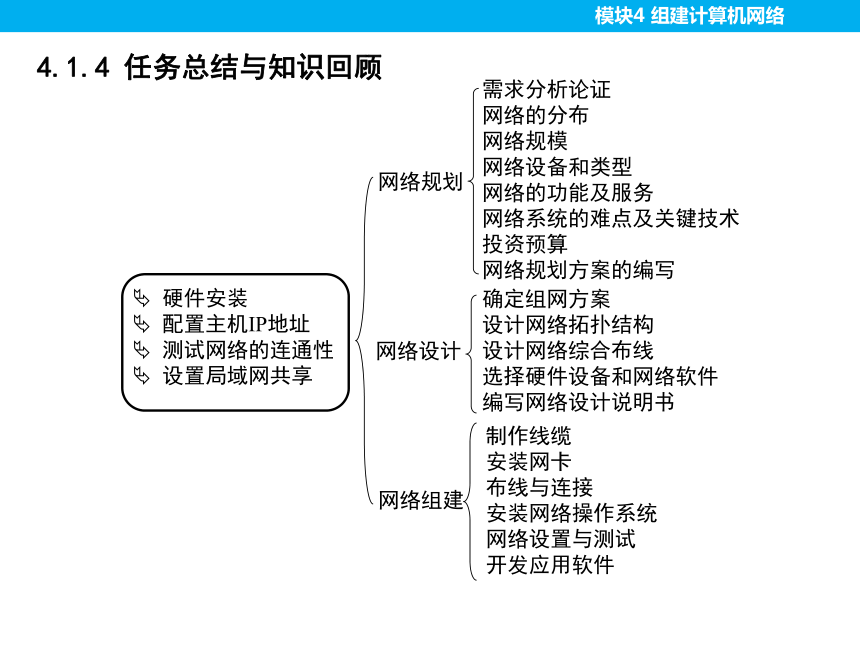

4.1.4 任务总结与知识回顾
硬件安装
配置主机IP地址
测试网络的连通性
设置局域网共享
网络规划

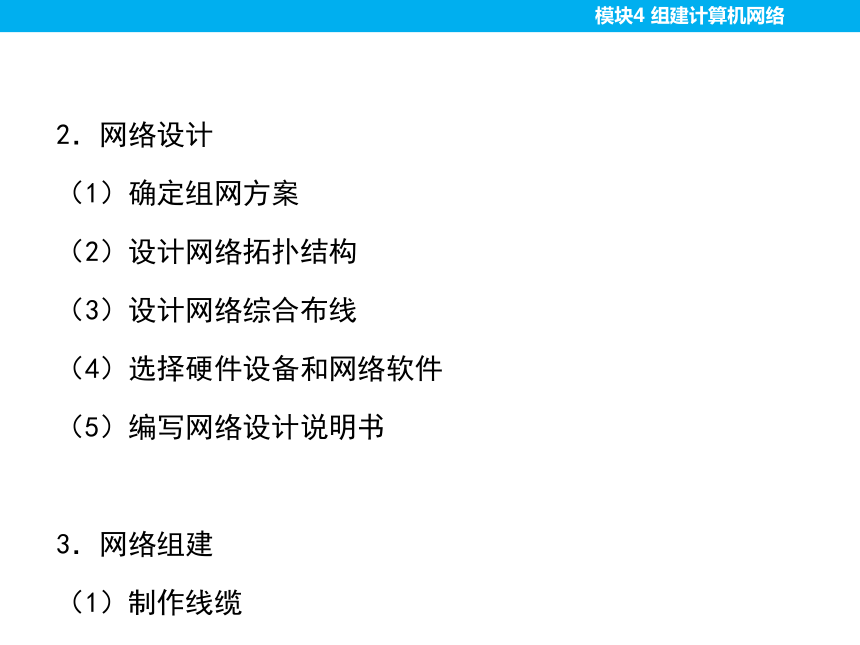

网络设计
需求分析论证
网络的分布
网络规模
网络设备和类型
网络的功能及服务
网络系统的难点及关键技术
投资预算
网络规划方案的编写
确定组网方案
设计网络拓扑结构
设计网络综合布线
选择硬件设备和网络软件
编写网络设计说明书
制作线缆
安装网卡
布线与连接
安装网络操作系统
网络设置与测试
开发应用软件
网络组建
模块4 组建计算机网络

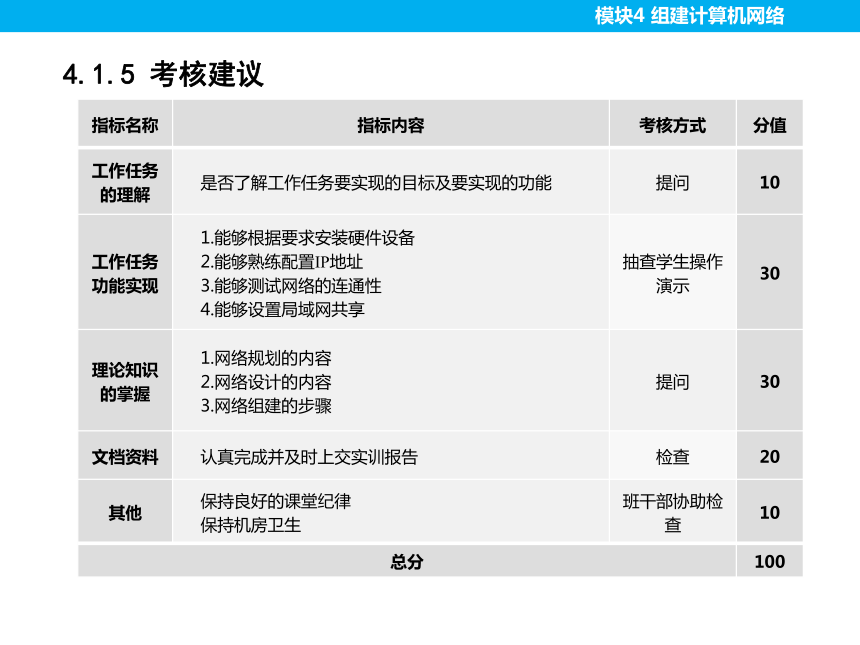

4.1.5 考核建议
指标名称 指标内容 考核方式 分值
工作任务的理解 是否了解工作任务要实现的目标及要实现的功能 提问 10
工作任务功能实现 1.能够根据要求安装硬件设备
2.能够熟练配置IP地址
3.能够测试网络的连通性
4.能够设置局域网共享 抽查学生操作演示 30
理论知识的掌握 1.网络规划的内容
2.网络设计的内容
3.网络组建的步骤 提问 30
文档资料 认真完成并及时上交实训报告 检查 20
其他 保持良好的课堂纪律
保持机房卫生 班干部协助检查 10
总分 100
模块4 组建计算机网络

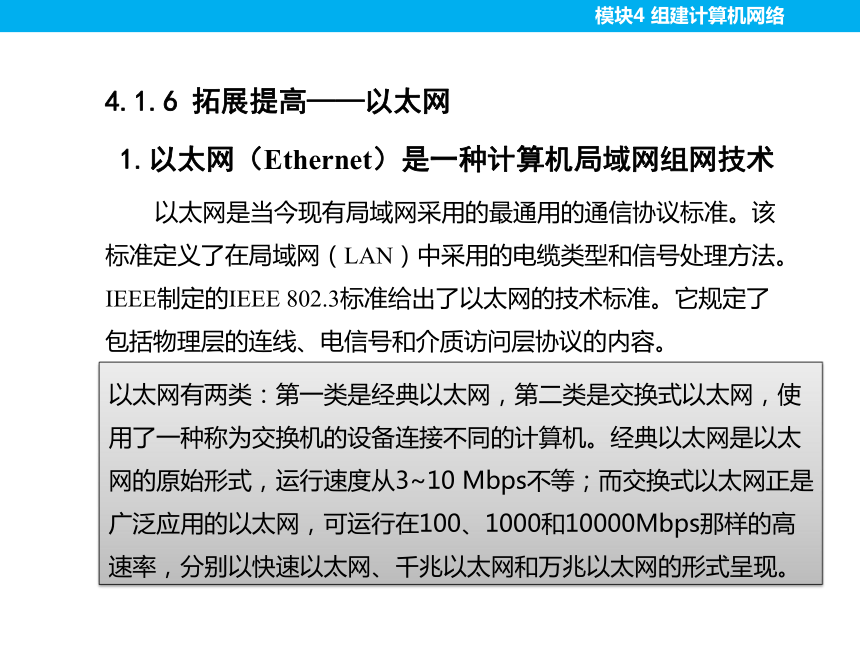

4.1.6 拓展提高——以太网
1.以太网（Ethernet）是一种计算机局域网组网技术
以太网是当今现有局域网采用的最通用的通信协议标准。该标准定义了在局域网（LAN）中采用的电缆类型和信号处理方法。IEEE制定的IEEE 802.3标准给出了以太网的技术标准。它规定了包括物理层的连线、电信号和介质访问层协议的内容。
以太网有两类：第一类是经典以太网，第二类是交换式以太网，使用了一种称为交换机的设备连接不同的计算机。经典以太网是以太网的原始形式，运行速度从3~10 Mbps不等；而交换式以太网正是广泛应用的以太网，可运行在100、1000和10000Mbps那样的高速率，分别以快速以太网、千兆以太网和万兆以太网的形式呈现。
模块4 组建计算机网络
4.1.6 拓展提高——以太网
2.以太网的诞生
以太网技术的最初进展来自于施乐帕洛阿尔托研究中心的许多先锋技术项目中的一个。人们通常认为以太网发明于1973年，当年鲍勃·梅特卡夫(Bob Metcalfe)给他PARC的老板写了一篇有关以太网潜力的备忘录。但是梅特卡夫本人认为以太网是之后几年才出现的。在1976年，梅特卡夫和他的助手David Boggs发表了一篇名为《以太网：局域计算机网络的分布式包交换技术》的文章。最初以太网是一种基带总线局域网，传输速率为2.94Mbps且仅在施乐公司里内部使用。以太网用无源电缆作为总线来传送数据帧，并以曾经在历史上被假想为电磁波的传播媒介——以太（Ether）来命名。(这个名字来源于19世纪的物理学家假设的电磁辐射媒体-光以太。后来的研究证明光以太不存在。)
模块4 组建计算机网络
4.1.6 拓展提高——以太网
3.以太网的标准拓扑结构为总线型
目前的快速以太网（100BASE-T、1000BASE-T标准）为了最大程度的减少冲突，最大程度的提高网络速度和使用效率，使用交换机（Switch hub）来进行网络连接和组织，这样，以太网的拓扑结构就成了星型，但在逻辑上，以太网仍然使用总线型拓扑和CSMA/CD（Carrier Sense Multiple Access/Collision Detect 即带冲突检测的载波监听多路访问）的总线争用技术。需要指出的是，在全双工方式下工作的高速以太网以及只工作在全双工方式的10吉比特以太网（10GbE）和更高速的以太网，不存在争用问题，当然不使用CSMA/CD协议。既然连以太网的重要协议CSMA/CD都不使用了（相关的“争用期”也没有了），为什么还叫作以太网呢？——MAC帧格式仍然是IEEE802.3标准规定的帧格式，其帧结构未改变仍然采用以太网的帧结构。
模块4 组建计算机网络
任务4.2 创建和管理用户组
4.2.1 任务介绍
要访问计算机中的资源，必须以一个合法的用户帐户登录到本地计算机或网络中，每个登录到系统的用户拥有的帐户就称为用户帐户。那么用户如何才能拥有用户帐户呢，对用户帐户如何进行管理呢？
本任务通过新建用户、组及修改用户信息，让学生掌握用户和组的创建及管理方法。
模块4 组建计算机网络
4.2.2 实施步骤
1．创建本地用户
模块4 组建计算机网络
1．创建本地用户
模块4 组建计算机网络
2. 创建组
模块4 组建计算机网络
3．修改用户帐户信息
模块4 组建计算机网络
4．设置本地安全策略
（１）密码策略设置
（２）账户锁定策略设置
（３）安全日志设置
模块4 组建计算机网络
思考：如何设置账户登录密码呢？
思考：为什么要设置？
策 略 名 称 策 略 设 置
审核策略更改
审核登录事件
审核对象访问
审核进程跟踪
审核目录服务访问
审核特权使用
审核系统事件
审核账户登录事件
审核账户管理 成功、失败
成功、失败
失败
失败、成功
失败
失败
成功、失败
成功、失败
成功、失败
4.2.3 相关知识
1．用户帐户
（1）用户帐户的定义
一个账户包括用户名、密码、权限等信息，这些信息存储在计算机中，是Windows Server 2019网络上的个人唯一标识，系统通过账户来确认用户的身份，并赋予用户对资源的访问权限。
（2）用户名和密码
帐户包括用户名和密码，作为管理员，需要给计算机或网络的使用者建立用户帐户。
（3）用户帐户的类型
系统内置账户
用户建立的账户
模块4 组建计算机网络
用户名和密码的命名规则
2．组
（1）组的定义
组是系统中同类对象的集合，比如有工作组、用户组、计算机组等。我们可以把用户组看作是班级，用户就是班级里的学生。当要给一批用户分配同一权限时，就可以将这些用户都归到一个组中，只要给这个组分配此权限，组内的用户就都会拥有此权限。
（2）组成员的特点
同一组中的所有成员具有赋予改组的所有权限。
当一个用户成为某个组的成员时，如果该用户已经登录，那么只有等到该用户撤销登录并重新登录后，该组的权力和权限才对该用户帐户生效。
一个帐户可以成为多个组的成员
模块4 组建计算机网络
3．本地安全策略
（1）审核策略
（2）用户权利指派
（3）安全选项
模块4 组建计算机网络
思考：什么是组策略？
4.2.4 任务总结与知识回顾
创建本地用户
创建组
修改用户账户信息
设置本地安全策略
用户账户
组
用户账户的定义：登录计算机或网络必须拥有的账户，
它记录有关用户所有的信息。
组的定义：系统中同类对象的集合，如工作组、用户组、计算
机组等
组成员的特点
本地安全策略
审核策略：对用户的相关事件进行跟踪、审查
用户权利：确定用户可以在计算机上所执行操作
的规则
安全选项：允许安全管理员配置指派给“组策略”
对象或本地计算机策略的安全等级
用户名和密码：命名规则
用户账户的类型：系统内置账户和用户建立的账户
同一组中的所有成员具有组所有的权限
新组成员的权限从下次登录后开始生效
一个用户账户可以成为多个组的成员
模块4 组建计算机网络
4.2.5 考核建议
指标名称 指标内容 考核方式 分值
工作任务的理解 是否了解工作任务要实现的目标及要实现的功能 提问 10
工作任务功能实现 1.学会本地用户和组的创建与管理
2.学会本地安全策略的配置与管理
3.能够测试用户和组是否添加
4.能够测试安全策略 抽查学生操作演示 40
理论知识的掌握 1.用户账户的定义和类型
2.组的定义和组成员的特点
3.本地安全策略的设置 提问 20
文档资料 认真完成并及时上交实训报告 检查 20
其他 保持良好的课堂纪律
保持机房卫生 班干部协助检查 10
总分 100
模块4 组建计算机网络
4.2.6 拓展提高-打印机的共享设置与访问
1.共享打印机服务器端设置
模块4 组建计算机网络
4.2.6 拓展提高-打印机的共享设置与访问
1.共享打印机服务器端设置
模块4 组建计算机网络
4.2.6 拓展提高-打印机的共享设置与访问
2.客户端打印机共享设置
模块4 组建计算机网络
任务4.3 组建无线对等局域网
4.3.1 任务介绍
无线局域网(WLAN)产业是当前整个数据通信领域发展最快的产业之一。因其具有灵活性、可移动性及较低的投资成本等优势，无线局域网解决方案作为传统有线局域网络的补充和扩展，获得了家庭网络用户、中小型办公室用户、广大企业用户及电信运营商的青睐，得到了快速的应用。
某单位已有一个50用户的有线局域网。由于业务的发展，现有的网络不能满足需求，需要增加20个用户（有台式机也有笔记本）的网络连接。原有的网络已通过ADSL宽带上网，增加的用户也要能够访问Internet。现结合该单位的实际情况组建无线局域网。
模块4 组建计算机网络
模块4 组建计算机网络
4.3.2 实施步骤
该案例可按照如下步骤具体实施：安放无线AP（接入点） 安装无线网卡 设置无线AP 安全设置 将无线网络接入有线网络 访问Internet。
1．安放无线AP
安放AP在合适的位置，一般放在地理位置相对较高处，也可放在连入有线网络较方便的地方。
接通电源，AP将自行启动。
2．安装无线网卡
将无线网卡装入计算机中。
按照无线网卡的安装向导完成。
设置计算机的TCP/IP。
测试：执行Ping命令。
模块4 组建计算机网络
3．设置无线AP
模块4 组建计算机网络
无线功能：如果启用此功能，则接入本无线网络的计算机将可以访问有线网络。
SSID：无线局域网用于身份验证的登录名，只有通过身份验证的用户才可以访问本无线网络。
模式：现在的无线路由器同时可以工作在2.4GHz频段的802.11（b／g／n）混合模式和5GHz频段的802.11ac、802.11n与802.11a混合模式（两种模式的信道带宽分别为20MHz／40MHz和20MHz／40MHz ／80MHz，覆盖范围也不一样），由于工作频段不一样两种模式不能兼容，会生成两个SSID。
4．安全设置
5．将无线网络接入有线网络
模块4 组建计算机网络
思考：为什么要进行安全认证？
4.3.3 相关知识
1．无线网概述
所谓无线网络，是指无须布线即可实现计算机互联的网络。无线网络的适用范围非常广泛，凡是可以通过布线而建立网络的环境和行业，无线网络也同样能够搭建，而通过传统布线无法解决的环境或行业，却正是无线网络大显身手的地方。千万不要以为无线网络的保密性太差，恰恰相反，由于传输媒体的开放性，利用无线进行通信要求其具有更高、更完善的保密性能。基于无线网络的特性，人们更加重视安全技术的研究，其保密性能比普通局域网要安全得多。
模块4 组建计算机网络
2．无线网的应用
固定网络间的无线连接
移动用户接入固定网络
移动无线网络
接入Internet
难于布线的环境
特殊项目或行业专用网
连接较远分支机构
科学技术监控
模块4 组建计算机网络
3．无线网络的组成
无线网卡
无线AP
无线路由
无线天线
其他无线设备
模块4 组建计算机网络
4．IEEE 802.11标准
802.11标准是IEEE（国际电气与电子工程师协会）制定的无线局域网标准，主要是对网络的物理层（PH）和媒质访问控制层（MAC）进行了规定。目前，已经产品化的无线网络标准包括多个子标准如常见的IEEE802.11g／n／ac／ax等。WiFi是其商业名称。
模块4 组建计算机网络
4.3.4 任务总结与知识回顾
安装无线AP
安装无线网卡
设置无线AP
安全设置
将无线网络接入有线网络
无线网络的应用
IEEE 802.11标准
无线网卡
无线AP
无线路由
无线天线
固定网络间的无线连接
移动用户接入固定网络
移动无线网络
接入Internet
难于布线的环境
特殊项目或行业专用网
连接较远分支机构
科学技术监控
无线网络的组成
模块4 组建计算机网络
无线网络：是指无须布线即可实现计算机互联的网络
4.3.5 考核建议
指标名称 指标内容 考核方式 分值
工作任务的理解 是否了解工作任务要实现的目标及要实现的功能 提问 10
工作任务功能实现 1.能够根据要求组建无线局域网
2.能够正确安装相关设备
3.能够正确配置无线设备
4.能够管理无线网络
5.能够进行安全设置 抽查学生操作演示 40
理论知识的掌握 1.无线网络的主要作用
2.无线网络的主要组成
3.无线网络的协议标准及优点 提问 20
文档资料 认真完成并及时上交实训报告 检查 20
其他 保持良好的课堂纪律
保持机房卫生 班干部协助检查 10
总分 100
模块4 组建计算机网络
4.3.6 拓展提高-组建家庭无线局域网
首先需要做的是设置无线网络节点（AP），通过说明书或无线AP背面的说明，将电脑或手机的IP地址与无线网络节点保持在同一网段内；接下来，打开浏览器，在地址栏输入无线网络节点的地址登入无线网络节点的管理界面，有的无线AP第一次登录会要求在弹出的认证框内输入说明书中所给出的无线网络节点的管理密码，正确输入后就可以进入无线网络节点的管理界面。
模块4 组建计算机网络
谢谢，再见！
