模块二 塔设备 教案
项目一 初识塔设备
一、选用教材
高等教育出版社，2008版中职教材《化工设备基础》，聂延敏主编，模块二 塔设备，项目一 初识塔设备。
二、教学目标
1、知识目标：通过本项目内容的学习，掌握塔设备的结构和类型。
2、能力目标：通过对塔设备的演示与讲解，使学生懂得塔设备在化工生产的重要性，了解化工生产对化工设备的要求。
3、情感目标：渗透化工生产的特点，培养学生学习化工专业的兴趣，谨慎、认真的工作态度。
三、教学重点
化工生产对塔设备的要求，塔设备的结构和类型。
四、教学难点
塔设备的结构。
五、教学方法
使用模块二 塔设备，项目一 初识塔设备，通过演示文稿的演示及讲解，掌握塔设备的结构和类型，了解化工生产对塔设备的要求。
六、学时安排
1学时
七、教学建议
根据教材内容，这部分内容需要1学时完成，教学中采用演示文稿的演示，直观的展示塔设备的作用、结构及分类，通过教师的讲解，了解化工生产对塔设备的要求，联系工厂实际内容，提高学生的学习兴趣。
八、教学过程
1、导入（5分钟）
远处眺望化工厂时，最引人注目的是高高耸立的塔设备，塔设备已经成为现代石油和化工生产中最重要和最关键的设备之一，从现在开始，我们一起学习塔设备。
2、新授
知识点一 化工生产对塔设备的要求（20分钟）
教师讲解：
衡量塔设备性能的优劣，选择适合生产要求的塔设备，主要考虑以下几项指标：
（1）能满足工艺要求。
教师应该举出实例说明塔设备的工艺指标。
（2）生产能力大。
塔设备中气、液两相处理量大。
（3）操作弹性大。
气液两相的负荷波动较大时，塔设备能正常操作。
（4）能量消耗小
流体通过塔设备时的阻力小。
（5）设备结构简单、合理、安全可靠。
知识点二 塔的总体结构（10分钟）
通过演示文稿演示并讲解：塔设备的组成：由塔体、塔内件、支座、塔附
件四部分组成。
（1）塔体
塔体就是化工设备的外壳，通常由筒体和椭圆形封头组成。
（2）塔内件
塔内件因塔的类型不同而异，例如：板式塔的塔板，填料塔的支承装置等。
（3）支座
支座是塔体与基础的连接部件，支承和固定塔设备的作用，塔设备的支座一般为裙座。
（4）塔附件
塔附件包括接管、吊柱、平台、扶梯等。
知识点三 塔的基本类型（5分钟）
（1）按操作压力分类：减压塔、常压塔、加压塔。
（2）按单元操作分类：精馏塔、吸收塔、解析塔、冷却塔等。
（3）按他的内部结构分类：板式塔和填料塔
3、课堂讨论（5分钟）
通过本项目内容的学习，同学之间互相讨论塔设备在化工生产中的作用，真正懂得塔设备对化工生产的重要性。
作业：
想一想 练一练
一、1

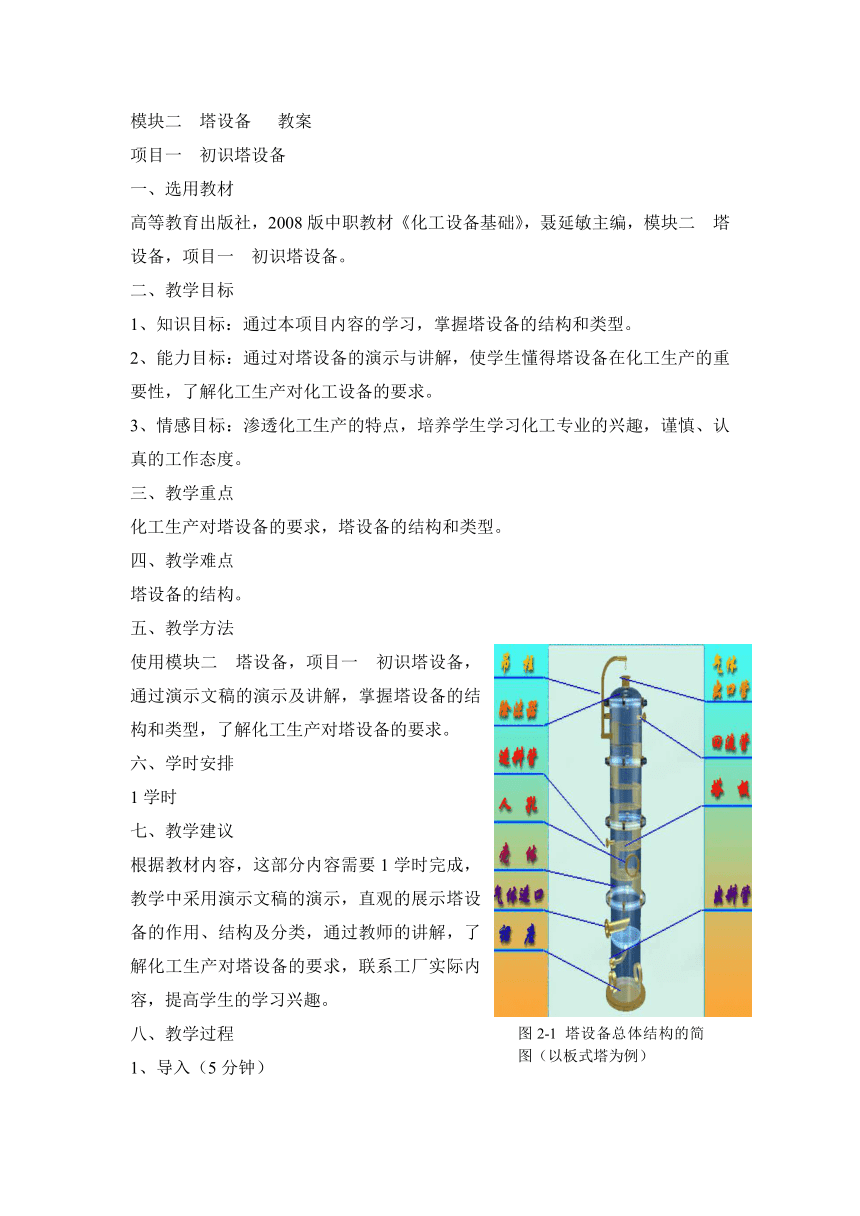

图2-1 塔设备总体结构的简图（以板式塔为例）
