模块二 塔设备 教案
项目三 填料塔
一、选用教材
高等教育出版社，2008版中职教材《化工设备基础》，聂延敏主编，模块二 塔设备，项目三 填料塔。
二、教学目标
1、知识目标：通过本项目内容的学习，掌握填料塔的传质机理、组成、各种填料、液体喷淋装置和液体再分布器。
2、能力目标：通过对填料塔的演示与讲解，使学生懂得填料塔的传质机理，了解填料的重要作用，比较填料塔与板式塔的区别，培养学生分析问题及解决问题的能力。
3、情感目标：渗透化工生产的特点，培养学生安全意识和环保意识，学习化工专业知识的兴趣，鼓励学生的创新意识，谨慎、认真的工作态度。
三、教学重点
填料塔的组成、填料的类型、液体喷淋装置、液体再分布器。
四、教学难点
填料的应用、液体喷淋装置、液体再分布器。
五、教学方法
使用模块二 塔设备，项目二 填料塔内容，通过演示文稿的演示及讲解，掌握填料塔的组成、各种填料、液体喷淋装置和液体再分布器。
六、学时安排
4学时
七、教学建议
根据教材内容，这部分内容需要4学时完成，教学中采用演示文稿或实物直接展示填料塔的组成、各种填料、通过教师分析与讲解，有助于学生理解各种填料的结构特点及应用，采用同样的方法，用演示文稿直接展示各种喷淋装置，液体再分布器，教师讲解各种喷淋装置，液体再分布器的结构特点及应用，教师在讲解过程中，联系工厂实际内容，调动学生的积极性，提高学生的学习兴趣。
八、教学过程
1、导入（10分钟）
通过复习提问引入，塔设备中除了板式塔外，还有填料塔，，本节课开始我们一起讨论填料塔的相关内容。
2、新授
知识点一 填料塔的传质机理（10分钟）
教师讲解：填料塔的气液流向特点。
教师总结传质机理：填料塔的内部装有一定高度的填料，气体作为连续相自塔底向上穿过填料的间隙流动，而液体从塔顶进入，沿填料表面向下流动，两相在填料层表面上连续逆流接触进行传质、传热。两相的组分沿塔高呈连续变化。是一种连续型的气液传质设备。
知识点二 填料塔的组成（10分钟）
演示文稿演示：填料塔的结构简图。
教师讲解：填料塔的结构简图。说明填料塔的组成：塔体、填料、喷淋装置、液体再分布器、填料支承装置、支座等。
知识点三 填料（50分钟）
教师讲解：总述填料的重要性。
1、生产对填料的要求
教师讲解：填料的性能对生产的影响。
（1）分离效率
（2）处理能力
（3）流动阻力
（4）力学性能
（5）经济性能
2、填料的种类
（1）散堆填料
教师讲解：散堆填料的含义。
①拉西环
演示文稿演示：拉西环的结构。
教师讲解：拉西环的结构特点、材料、及应用。
②鲍尔环
演示文稿演示：鲍尔环的结构。
教师讲解：鲍尔环的结构特点、材料、及应用。
③阶梯环
演示文稿演示：阶梯环的结构。
教师讲解：阶梯环的结构特点、材料、及应用。
④金属环矩鞍环
演示文稿演示：金属环矩鞍环的结构。
教师讲解：金属环矩鞍环的结构特点、材料、及应用。
（2）规整填料
演示文稿演示：规整填料的结构。
教师讲解：规整填料的结构特点、材料、及应用。
总结：各种填料的特点和应用。比较填料的改进方法，鼓励学生的创新意识。
知识点四 液体喷淋装置（50分钟）
教师讲解：液体喷淋装置的作用及分类。
1、喷洒型
教师讲解：喷洒型液体喷淋装置的原理及分类。
（1）单孔式喷淋装置
演示文稿演示：单孔式喷淋装置。
教师讲解：单孔式喷淋装置的结构特点及应用。
（2）多孔式喷淋装置
教师讲解：单孔式喷淋装置的总体特点及分类。
①环管式分布器
演示文稿演示：环管式分布器。
教师讲解：环管式分布器的结构特点及应用。
②排管式分布器
演示文稿演示：排管式分布器。
教师讲解：排管式分布器的结构特点及应用。
③莲蓬头式分布器
演示文稿演示：莲蓬头式分布器。
教师讲解：莲蓬头式分布器的彩
2、溢流型
（1）盘式分布器
演示文稿演示：盘式分布器。
教师讲解：盘式分布器的结构特点及应用。
（2）槽式分布器
演示文稿演示：槽式分布器。
教师讲解：槽式分布器的结构特点及应用。
3、冲击型
演示文稿演示：反射板分布器。
教师讲解：冲击型分布器的组成、特点、分类、应用。
（1）反射板分布器。
演示文稿演示：反射板分布器。
教师讲解：反射板分布器的分类、特点。
（2）宝塔式分布器
演示文稿演示：宝塔式分布器
教师讲解：宝塔式分布器的组成、特点。
总结：各种喷淋装置的特点和应用。
知识点五 液体再分布器（15分钟）
教师讲解：设置液体再分布器的必要性和分类。
1、分配锥
教师讲解：分配锥的结构特点及应用
2、具有通孔的分配锥
教师讲解：具有通孔的分配锥的结构特点及应用。
3、槽形分配锥
教师讲解：槽形分配锥的结构特点及应用。
4、改进分配锥
演示文稿演示：改进分配锥。
教师讲解：改进分配锥的结构特点及应用。
总结：各种液体再分布器的特点和应用。
知识点六 填料的支承装置（15分钟）
教师讲解：对填料的支承装置的要求及分类。
1、栅板
演示文稿演示：栅板
教师讲解：栅板的结构、特点及应用。
2、格栅板
演示文稿演示：格栅板
教师讲解：格栅板的结构、特点及应用。
3、驼峰板
演示文稿演示：驼峰板
教师讲解：驼峰板的结构、特点及应用。
总结：各种支承结构的特点和应用。
学生讨论：填料塔与板式塔的区别。（10分钟）
作业：
想一想 练一练
一、2、5、8，三、2、4、5、6，四、2、5

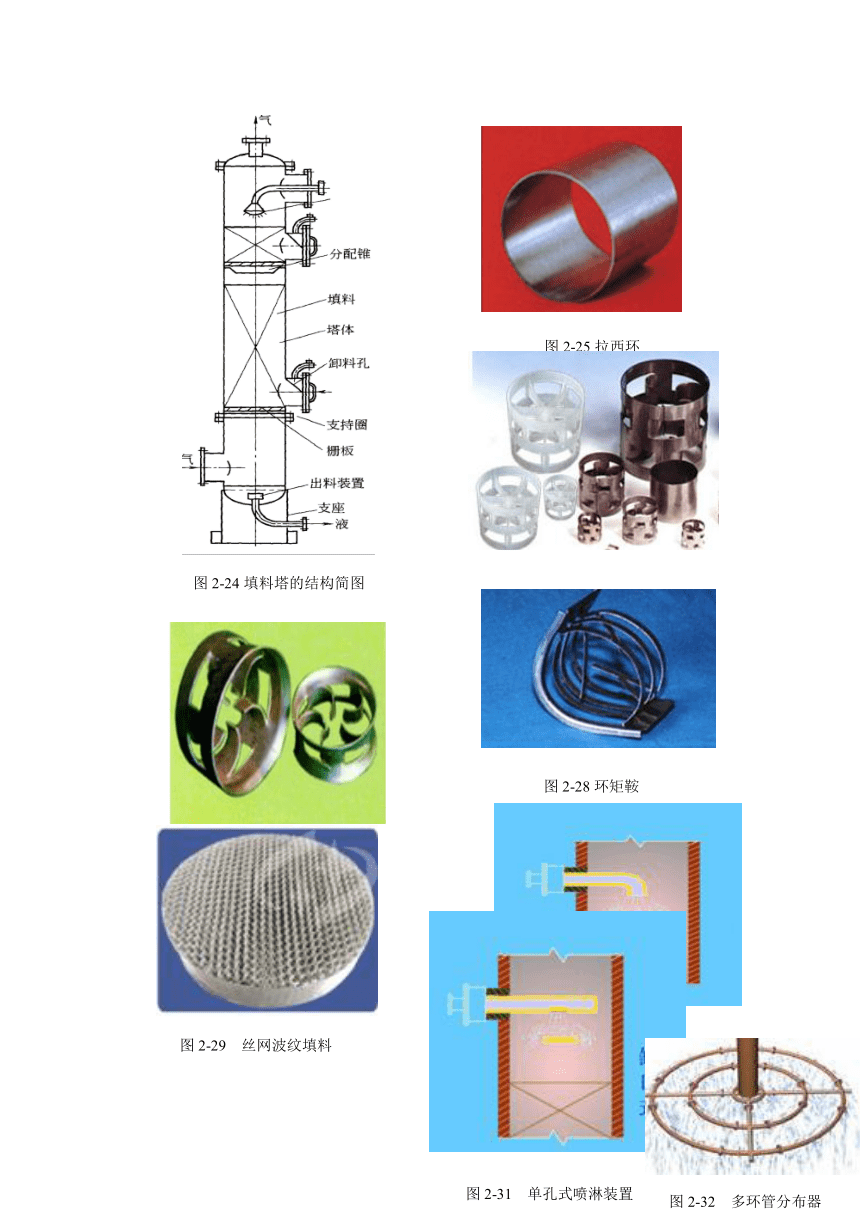

图2-24填料塔的结构简图
图2-25拉西环
图2-26 鲍尔环
图2-27阶梯环
图2-28环矩鞍
图2-29 丝网波纹填料
图2-30 单孔式喷淋装置
图2-31 单孔式喷淋装置
图2-32 多环管分布器

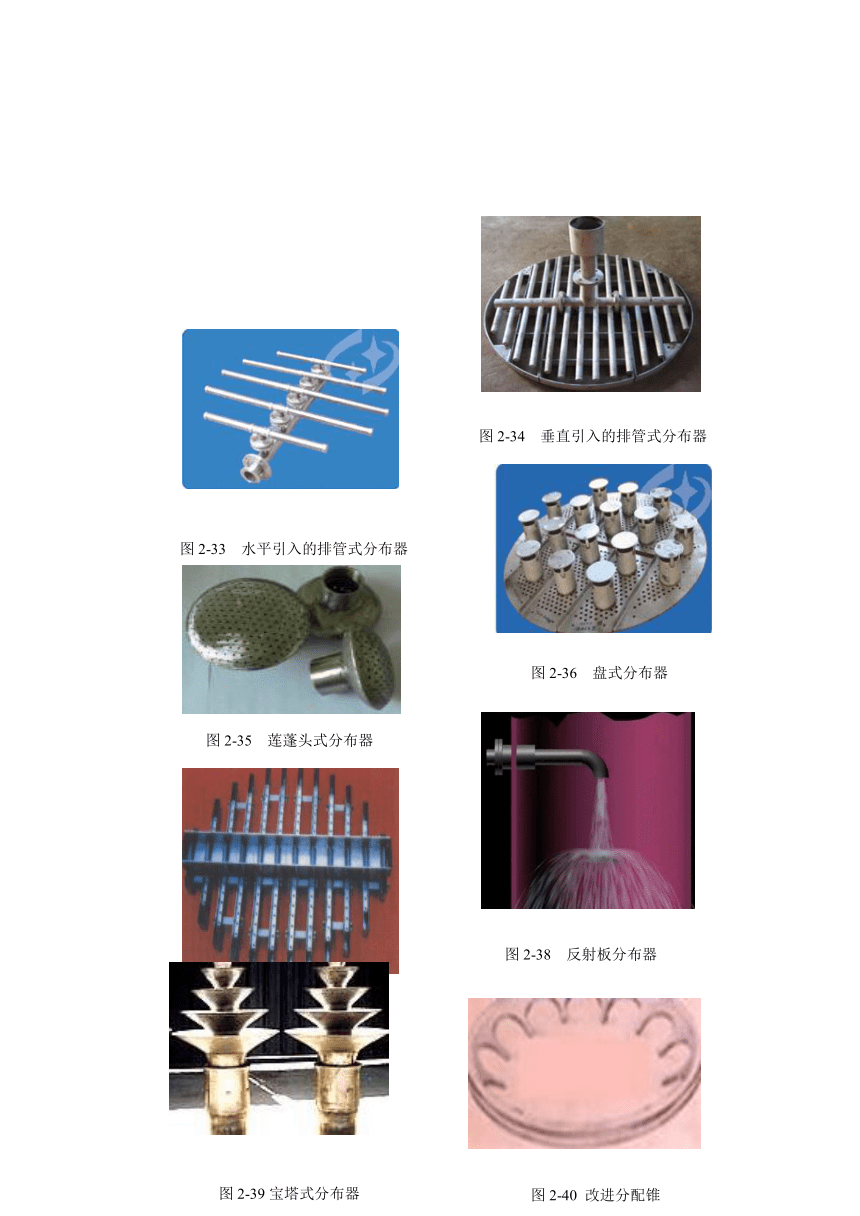

图2-33 水平引入的排管式分布器
图2-34 垂直引入的排管式分布器
图2-35 莲蓬头式分布器
图2-36 盘式分布器
图2-37 槽式分布器
图2-38 反射板分布器
图2-39宝塔式分布器
图2-40 改进分配锥

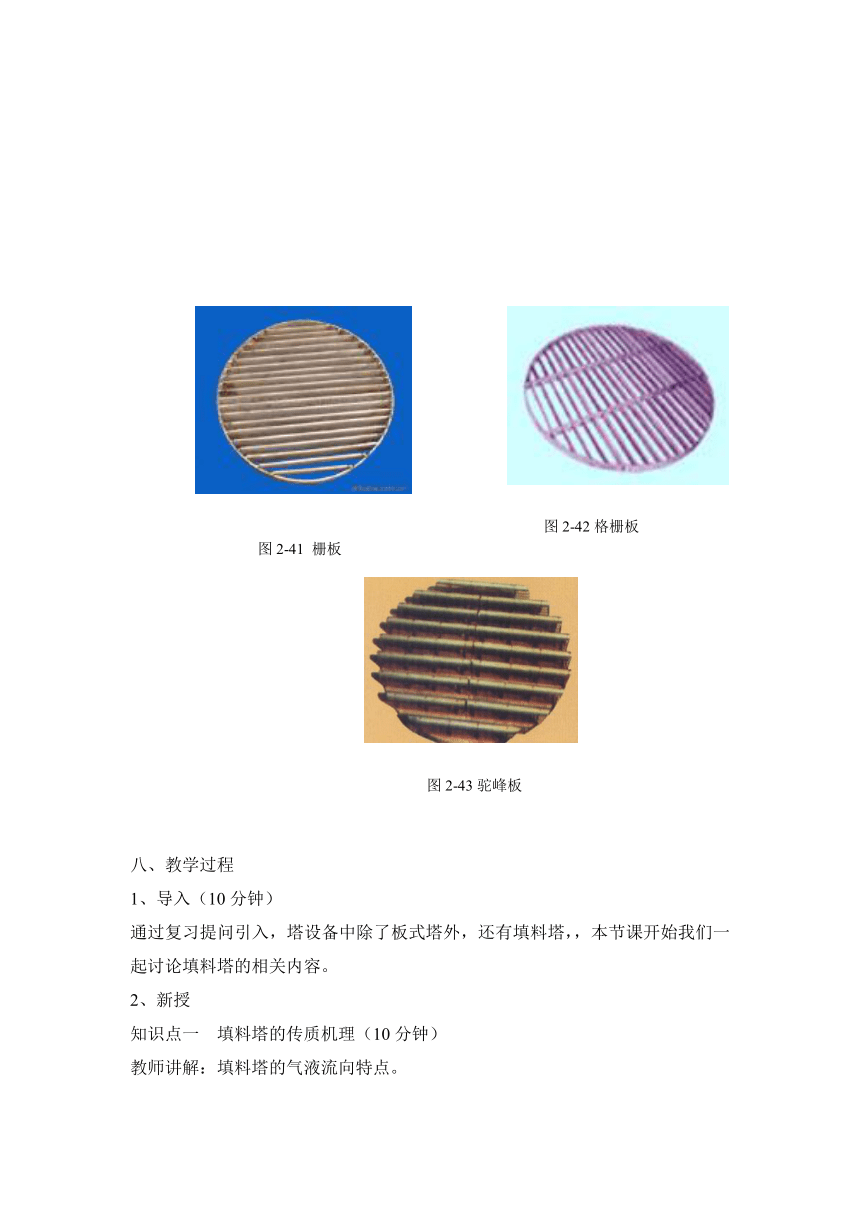

图2-41 栅板
图2-42格栅板
图2-43驼峰板
