模块三 换热器 教案
项目一 管式换热器
一、选用教材
高等教育出版社，2008版中职教材《化工设备基础》，聂延敏主编，模块三 换热器，项目一 管式换热器。
二、教学目标
1、知识目标：通过本项目内容的学习，掌握工业上的换热方式，管式换热器的类型、结构特点及应用。
2、能力目标：通过对管式换热器的演示与讲解，使学生了解工业用的换热方式，管式换热器的种类及应用。
3、情感目标：渗透化工生产的特点，培养学生安全意识和环保意识，分析解决问题的能力，谨慎、认真的工作态度。
三、教学重点
管式换热器的类型、结构特点及应用。
四、教学难点
管式换热器的结构特点。
五、教学方法
使用模块三 换热器，项目一 管式换热器内容，通过演示文稿的演示、模具的展示及教师的讲解，掌握工业用的换热方法，管式换热器的的类型、结构特点及应用，了解换热器在化工生产中的作用。
六、学时安排
3学时
七、教学建议
根据教材内容，这部分内容需要3学时完成，教学中采用演示文稿演示、模具的展示和教师讲解的教学手段，帮助学生理解管式换热器的类型、结构特点，理解换热器在化工生产中的作用，教师在讲解过程中，联系生活或工厂实际内容，提高学生的学习兴趣。
八、教学过程
1、导入（5分钟）
化工生产一般都有化学反应，为了使化学反应顺利进行，适宜的温度是非常重要的反应条件；此外还有一些物理方法处理过程中，提高或降低物料的温度，有利于处理效果。这些热量的交换通常是在换热器中进行的。这节课开始，我们一起学习换热器的相关知识。
2、新授
知识点一 工业上换热方式（20分钟）
教师讲解：工业上常用的换热方式有三种：
（1）间壁式换热：冷热流体不直接接触，传热时由高温流体传给壁面，壁面再传给冷流体。这是工厂中应用最广的方法。间壁式换热器有管式换热器和板式换热器。
（2）直接混合换热：冷热流体直接接触。像凉水塔、喷淋式冷却塔等。
（3）蓄热式换热：通常在蓄热器中进行。这种方法效率很高，但会出现两股流体混合，因此使用不多。
知识点二 管式换热器（80分钟）
（1）管式换热器的种类
①列管式换热器
演示文稿演示：列管式换热器
教师讲解：列管式换热器的组成、结构特点和应用。
②套管式换热器
演示文稿演示：套管式换热器
教师讲解：套管式换热器的组成、结构特点和应用。
③蛇管式换热器
演示文稿演示：蛇管式换热器
教师讲解：蛇管式换热器组成、结构特点和应用。
（2）列管式换热器
教师讲解：列管式换热器的分类依据—热补偿的促使不同，分为四种。
①固定管板式换热器
演示文稿演示：固定管板式换热器的结构。
教师讲解：固定管板式换热器的组成结构。
固定管板式换热器的特点
固定管板式换热器的适用范围。
模具展示：固定管板式换热器
②具有补偿圈的固定管板式换热器
演示文稿演示：固定管板式换热器的结构。
教师讲解：具有补偿圈的固定管板式换热器的组成结构。
具有补偿圈的固定管板式换热器的特点
具有补偿圈的固定管板式换热器的适用范围。
模具展示：具有补偿圈的固定管板式换热器
③浮头式列管换热器
演示文稿演示：浮头式列管换热器的结构。
教师讲解：浮头式列管换热器的组成结构。
浮头式列管换热器的特点。
浮头式列管换热器的适用范围。
模具展示：浮头式列管换热器
④U形管式列管换热器
教师讲解：U形管式列管换热器的组成结构。
U形管式列管换热器的特点。
U形管式列管换热器的适用范围。
模具展示：U形管式列管换热器
3、课堂讨论（10分钟）
通过本项目内容的学习，同学之间互相讨论各种列管式换热器的的不同特点，了解列管式换热器在化工生产中的重要性。
4、总结（10分钟）
各种换热器的换热效果、结构特点、优缺点及应用。
作业：
想一想 练一练
一、1、2、3、4，二、1、2、7、11，三、1、2、7、11、12、14、，四、1

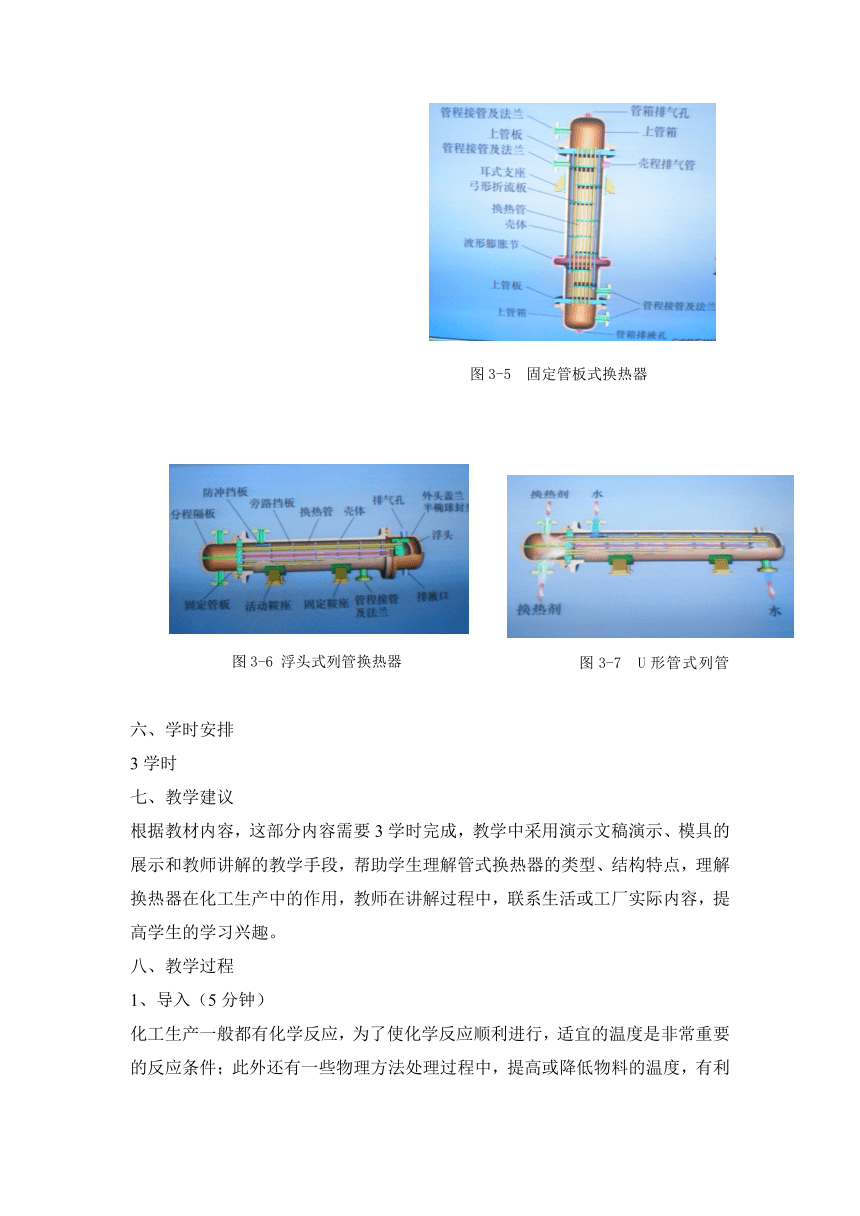

图3-7 U形管式列管换热器
图3-6 浮头式列管换热器
图3-5 固定管板式换热器
1.料液入口 2.螺旋管 3.支管阀
4.蒸汽入口5.调节阀 6.调节球阀
7.温度计 8.出料管 9.瓶或罐
10.蒸汽出口 11.液料调节阀
12.隔热层

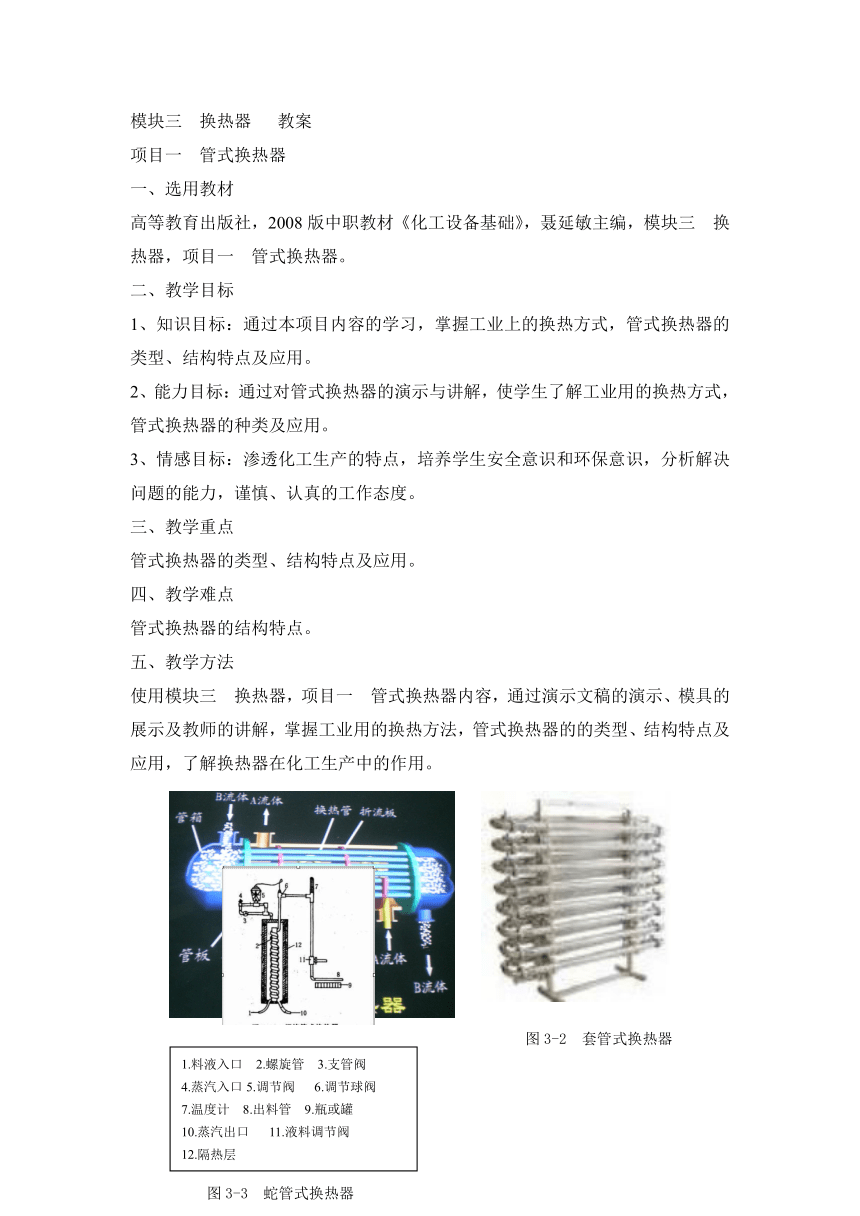

图3-3 蛇管式换热器
图3-1 列管式换热器
图3-2 套管式换热器
