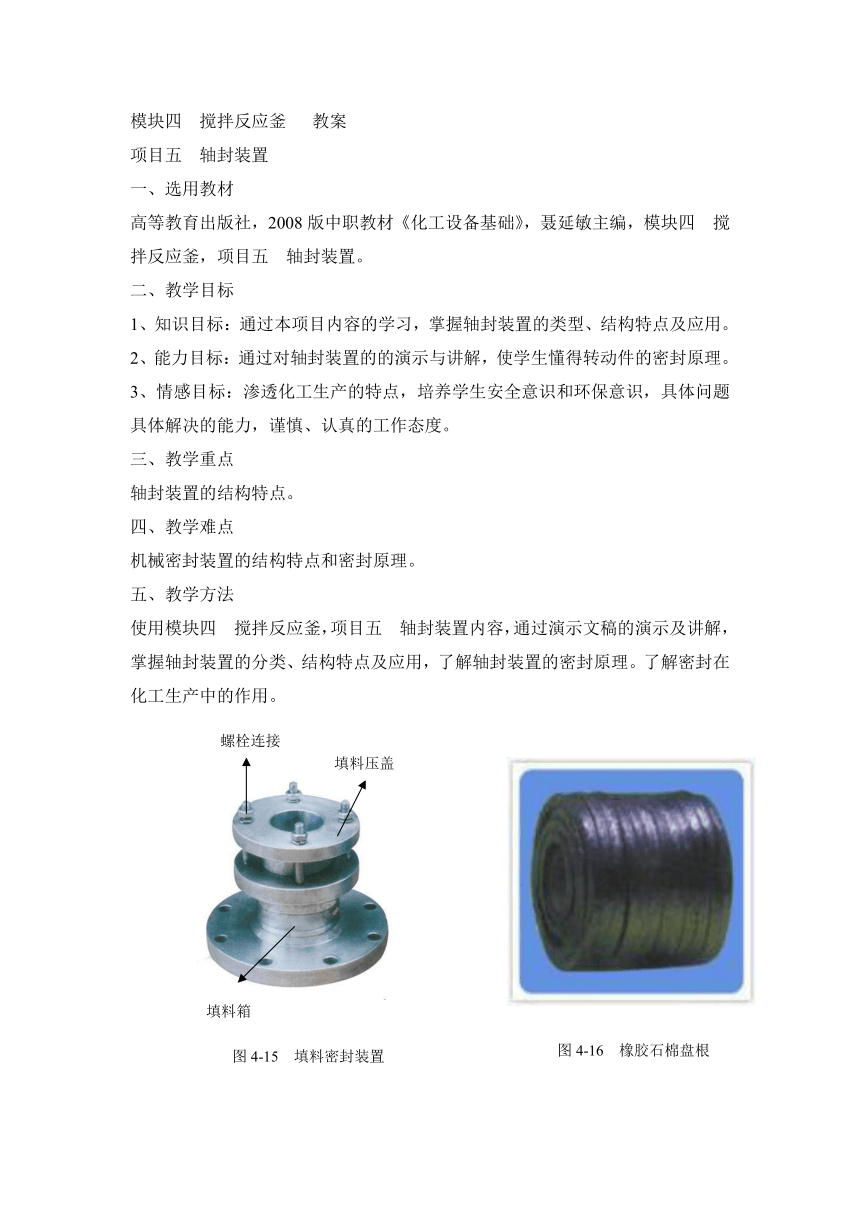

模块四 搅拌反应釜 教案
项目五 轴封装置
一、选用教材
高等教育出版社，2008版中职教材《化工设备基础》，聂延敏主编，模块四 搅拌反应釜，项目五 轴封装置。
二、教学目标
1、知识目标：通过本项目内容的学习，掌握轴封装置的类型、结构特点及应用。
2、能力目标：通过对轴封装置的的演示与讲解，使学生懂得转动件的密封原理。
3、情感目标：渗透化工生产的特点，培养学生安全意识和环保意识，具体问题具体解决的能力，谨慎、认真的工作态度。
三、教学重点
轴封装置的结构特点。
四、教学难点
机械密封装置的结构特点和密封原理。
五、教学方法
使用模块四 搅拌反应釜，项目五 轴封装置内容，通过演示文稿的演示及讲解，掌握轴封装置的分类、结构特点及应用，了解轴封装置的密封原理。了解密封在化工生产中的作用。
六、学时安排
2学时
七、教学建议
根据教材内容，这部分内容需要2学时完成，教学中采用演示文稿和教师讲解的教学手段，帮助学生理解轴封装置的作用、分类和结构特点，理解轴封装置的密封原理，教师在讲解过程中，联系工厂实际内容，提高学生的学习兴趣。
八、教学过程
1、导入（10分钟）
化工生产中的密封要求非常严格，搅拌反应釜的密封为动密封，对动密封的基本要求是：结构简单，密封可靠，维修装拆方便，使用寿命长。搅拌反应釜的密封有填料密封和机械密封两种。让我们一起学习搅拌反应釜的轴封装置。
2、新授
知识点一 填料密封的结构及特点（40分钟）
演示文稿演示：填料密封装置。
教师讲解：填料密封的组成和密封特点。
（1）填料
演示文稿演示：各种填料。
教师讲解：各种填料特点及应用。
（2）填料箱
演示文稿演示：填料箱的结构。
教师讲解：填料箱的组成特点和分类。
（3）衬套
演示文稿演示：填料箱的结构。
教师讲解：衬套的作用、结构特点、材料。
（4）压盖
教师讲解：压盖的作用和特点。
知识点二 机械密封的结构及特点（40分钟）
演示文稿演示：机械密封的结构组成
教师讲解：机械密封的特点
机械密封的结构、分类、特点及应用。
3、课堂讨论（10分钟）
通过本项目内容的学习，同学之间互相讨论两种密封装置的不同特点，了解密封在化工生产中的重要性。教师总结两种密封装置的区别。
作业：
想一想 练一练
一、7、8、9，二、7、8、9、10，三、6，四、4、5、6
图4-15 填料密封装置
螺栓连接
填料压盖
填料箱
图4-16 橡胶石棉盘根
图5-17 油浸石墨石棉盘根
图4-18 填料箱的结构
衬套
填料箱
填料
图4-19 大弹簧机械密封
弹簧座
大弹簧
动环
密封圈
静环
图4-20 小弹簧机械密封
静环
密封圈
动环
小弹簧
弹簧座
