模块六 化工管路系统 教案
项目四 管路的连接
一、选用教材
高等教育出版社，2008版中职教材《化工设备基础》，聂延敏主编，模块六 化工管路系统，项目四 管路的连接。
二、教学目标
1、知识目标：通过本项目内容的学习，掌握管路的的连接方法、特点及应用。
2、能力目标：通过对管路连接的演示与讲解，使学生了解管路连接的方法、特点及应用。
3、情感目标：渗透化工生产的特点，培养学生安全意识和环保意识，谨慎、认真的工作态度。
三、教学重点
管路连接的方法、特点和应用。
四、教学难点
管路连接的方法特点和应用。
五、教学方法
使用模块六 化工管路系统，项目四 管路的连接内容，通过演示文稿的演示、实物操作及讲解，掌握管路连接的方法、特点及应用，了解管路连接在化工管路系统中的作用。
六、学时安排
2学时
七、教学建议
根据教材内容，这部分内容需要2学时完成，教学中采用演示文稿演示、实物操作和教师讲解的教学手段，帮助学生理解管路连接的方法、特点和作用，理解管路连接在化工管路中的作用，教师在讲解过程中，同时进行管路连接的实际操作，提高学生的学习兴趣。
八、教学过程
1、导入（5分钟）
在化工管路系统中，管子是管路的主体部分，管子与管子、管子与管件、管子与阀门等均需要采用不同的方式进行连接。让我们一起学习管路的连接。
2、新授（40分钟）
知识点一 焊接连接
演示文稿演示或实物展示：工厂中焊接连接的管路和焊接接头方式。
教师讲解：焊接连接的特点和应用。
知识点二 法兰连接
演示文稿演示和实物展示：管路中的法兰连接。
教师讲解：法兰连接的特点和应用。
教师操作：管路中的法兰连接，边操作，边进行讲解法兰连接的注意事项。
知识点三 螺纹连接
演示文稿演示和实物展示：管路中的螺纹连接。
教师讲解：螺纹连接的特点和应用。
教师操作：管路中的螺纹连接，边操作，边进行讲解螺纹连接的注意事项。
知识点四 承插连接
演示文稿演示和实物展示：管路中的承插连接。
教师讲解：承插连接的特点和应用。
教师操作：管路中的承插连接，边操作，边进行讲解承插连接的注意事项。
3、学生练习（40分钟）
根据学生人数不同分成5组，进行法兰连接练习。学生在练习过程中，教师巡回指导，及时纠正不正确的操作。
3、课堂讨论（5分钟）
通过本项目内容的学习和练习，同学之间互相讨论各种管路连接的特点，了解管路连接在化工生产中的重要性。
作业：
想一想 练一练
一、10、11，二、10
EMBED AutoCAD.Drawing.16

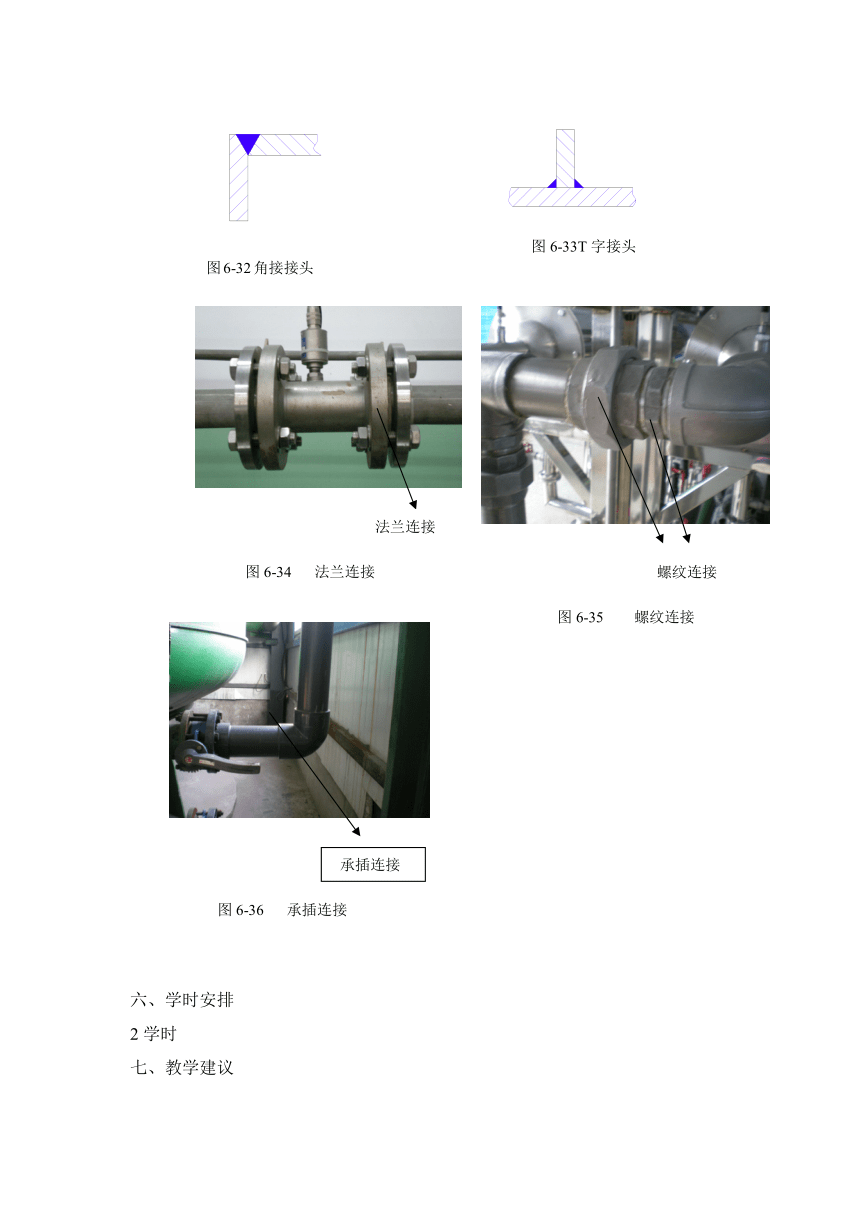

图6-33T字接头
图6-32角接接头
图6-31搭接接头
图6-30对接接头

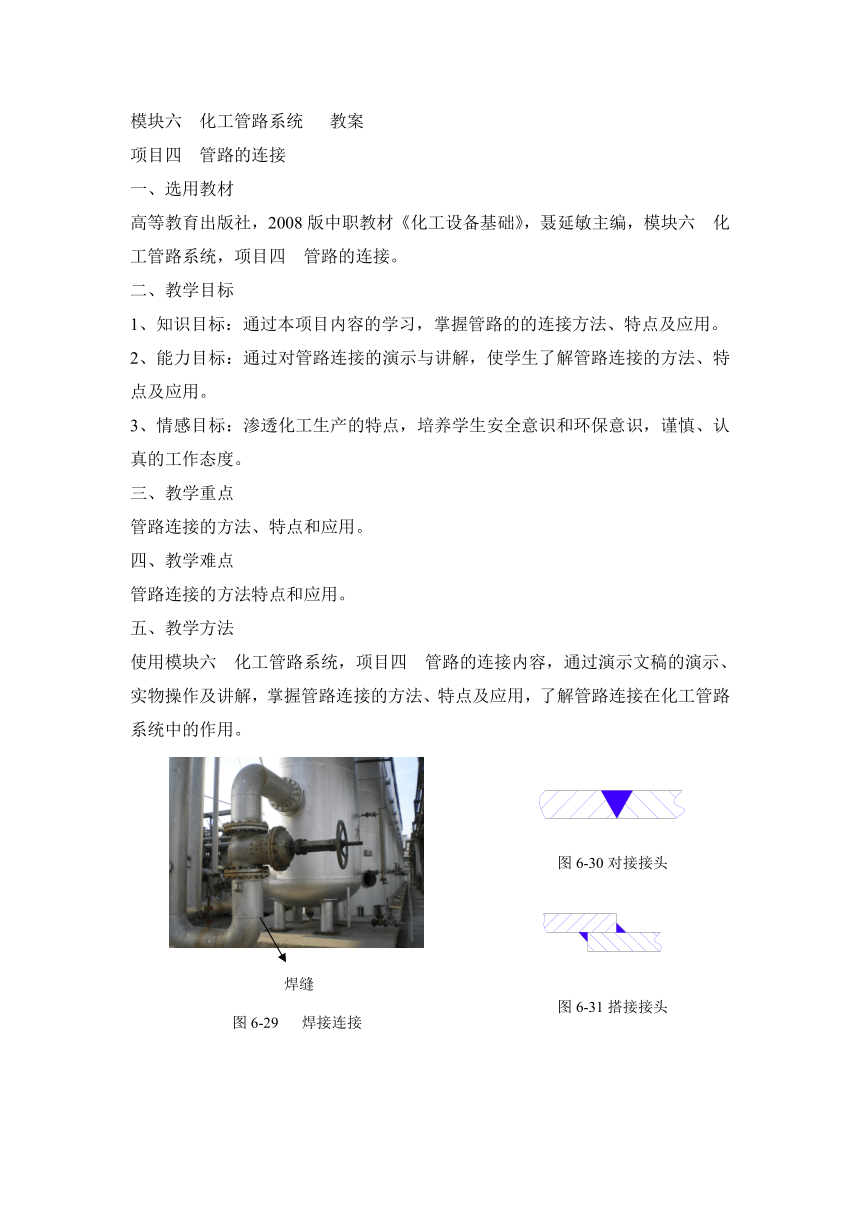

图6-29 焊接连接
焊缝
法兰连接
图6-34 法兰连接
螺纹连接
图6-35 螺纹连接
承插连接
图6-36 承插连接
