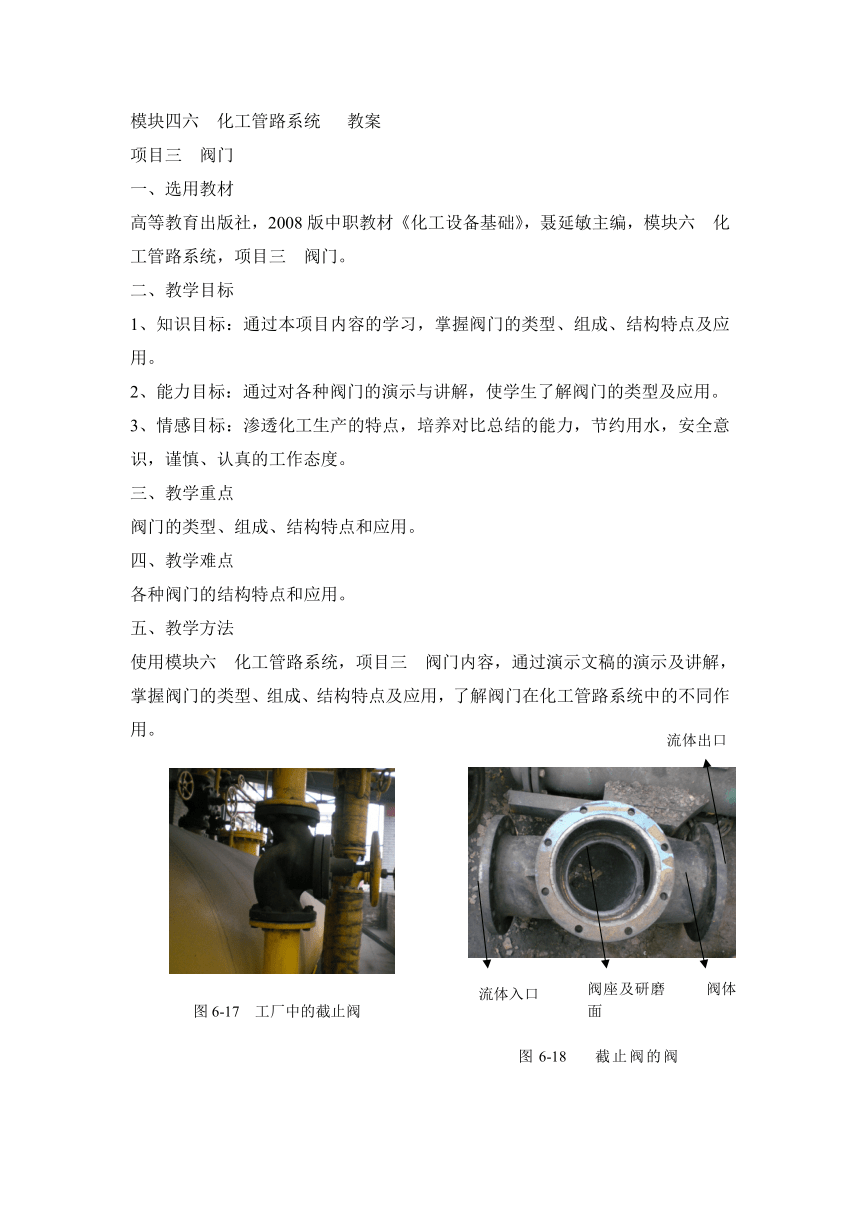

模块四六 化工管路系统 教案
项目三 阀门
一、选用教材
高等教育出版社，2008版中职教材《化工设备基础》，聂延敏主编，模块六 化工管路系统，项目三 阀门。
二、教学目标
1、知识目标：通过本项目内容的学习，掌握阀门的类型、组成、结构特点及应用。
2、能力目标：通过对各种阀门的演示与讲解，使学生了解阀门的类型及应用。
3、情感目标：渗透化工生产的特点，培养对比总结的能力，节约用水，安全意识，谨慎、认真的工作态度。
三、教学重点
阀门的类型、组成、结构特点和应用。
四、教学难点
各种阀门的结构特点和应用。
五、教学方法
使用模块六 化工管路系统，项目三 阀门内容，通过演示文稿的演示及讲解，掌握阀门的类型、组成、结构特点及应用，了解阀门在化工管路系统中的不同作用。
六、学时安排
2学时
七、教学建议
根据教材内容，这部分内容需要2学时完成，教学中采用演示文稿和教师讲解的教学手段，帮助学生理解阀门的作用、类型、组成、结构特点和应用特点，理解阀门在化工管路中的不同作用，教师在讲解过程中，联系生活或工厂实际内容，提高学生的学习兴趣。
八、教学过程
1、导入（10分钟）
生活中水龙头可以控制水的流量大小，水龙头就是一种阀门。同样工厂中管道内流体的流量同样需要控制，因此阀门是一种用来控制道内流体的流量的装置。它可以截断或沟通流体流动，调节流体流量或流速，改变流体的压力。让我们一起学习阀门。
2、新授（70分钟）
知识点一 截止阀的结构及特点
演示文稿演示或实物展示：截止阀在工厂中的应用和截止阀的结构组成。
教师讲解：截止阀在工厂中的应用、代号，截止阀的组成、结构特点，截止阀的启闭特点和截止阀的应用。
知识点二 闸阀的结构及特点
演示文稿演示或实物展示：闸阀在工厂中的应用和闸阀的结构组成。
教师讲解：闸阀在工厂中的应用、代号，闸阀的组成、结构特点，闸阀的启闭特点和闸阀的应用。
知识点三 球阀的结构及特点
演示文稿演示或实物展示：球阀在工厂中的应用和球阀的结构组成。
教师讲解：球阀在工厂中的应用、代号，球阀的组成、结构特点，球阀的启闭特点和球阀的应用。
知识点四 安全阀
演示文稿演示或实物展示：安全阀在工厂中的应用和安全阀的结构组成。
教师讲解：安全阀在工厂中的应用、代号，安全阀的组成、结构特点，安全阀的启闭特点和安全阀的应用及日常维护。
3、课堂讨论（10分钟）
通过本项目内容的学习，同学之间互相讨论各种阀门的不同特点，了解阀门在化工生产中的不同作用和重要性。教师最后总结。
作业：
想一想 练一练
一、5、6、7、8、9、，二、5、6、7、8、9，三、3、4、5，四、4、5、6、7、8
图6-19 截止阀的其它组成
阀盖
阀盘
阀杆
图6-18 截止阀的阀体
流体入口
阀座及研磨面
阀体
图6-17 工厂中的截止阀
流体出口
手轮
图6-20 工厂中的闸阀
图6-21闸阀的组成
阀体
阀杆
手轮
密封圈
闸板
阀盖
阀座
图6-22 半开闸阀
图6-23 工厂中的球阀
图6-24 球阀的组成
阀杆
阀芯
密封阀座
阀盖
手柄
EMBED Unknown
图6-25 半开的球阀
图6-26 工厂中的安全阀
弹簧式安全阀安全阀
图6-27安全阀的内部结构示意图
扳手
图6-28 安全阀的结构
弹簧
阀盖
保护罩
阀体
