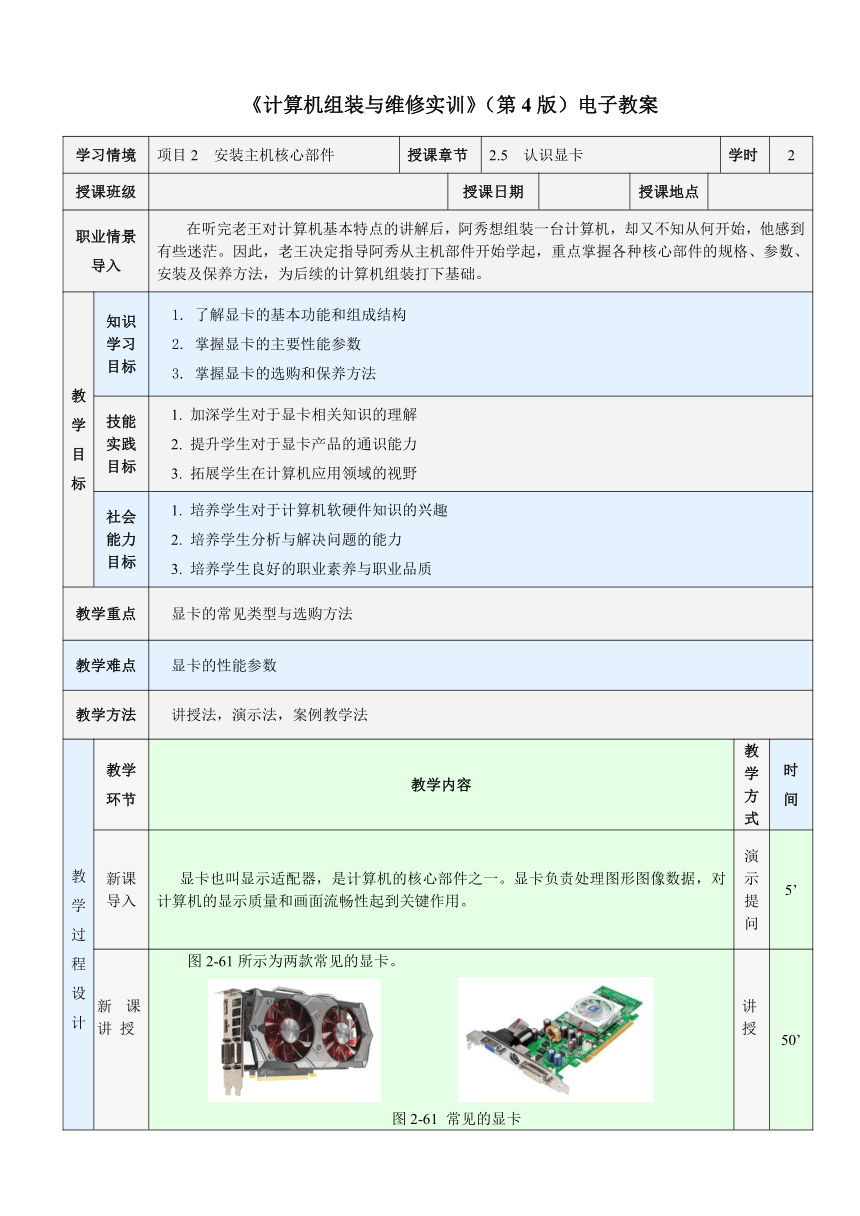

《计算机组装与维修实训》（第4版）电子教案
学习情境 项目2 安装主机核心部件 授课章节 2.5 认识显卡 学时 2
授课班级 授课日期 授课地点
职业情景导入 在听完老王对计算机基本特点的讲解后，阿秀想组装一台计算机，却又不知从何开始，他感到有些迷茫。因此，老王决定指导阿秀从主机部件开始学起，重点掌握各种核心部件的规格、参数、安装及保养方法，为后续的计算机组装打下基础。
教学目标 知识学习目标 1. 了解显卡的基本功能和组成结构2. 掌握显卡的主要性能参数3. 掌握显卡的选购和保养方法
技能实践目标 1. 加深学生对于显卡相关知识的理解2. 提升学生对于显卡产品的通识能力3. 拓展学生在计算机应用领域的视野
社会能力目标 1. 培养学生对于计算机软硬件知识的兴趣2. 培养学生分析与解决问题的能力3. 培养学生良好的职业素养与职业品质
教学重点 显卡的常见类型与选购方法
教学难点 显卡的性能参数
教学方法 讲授法，演示法，案例教学法
教学过程设计 教学环节 教学内容 教学
方式 时间
新课导入 显卡也叫显示适配器，是计算机的核心部件之一。显卡负责处理图形图像数据，对计算机的显示质量和画面流畅性起到关键作用。 演示
提问 5’

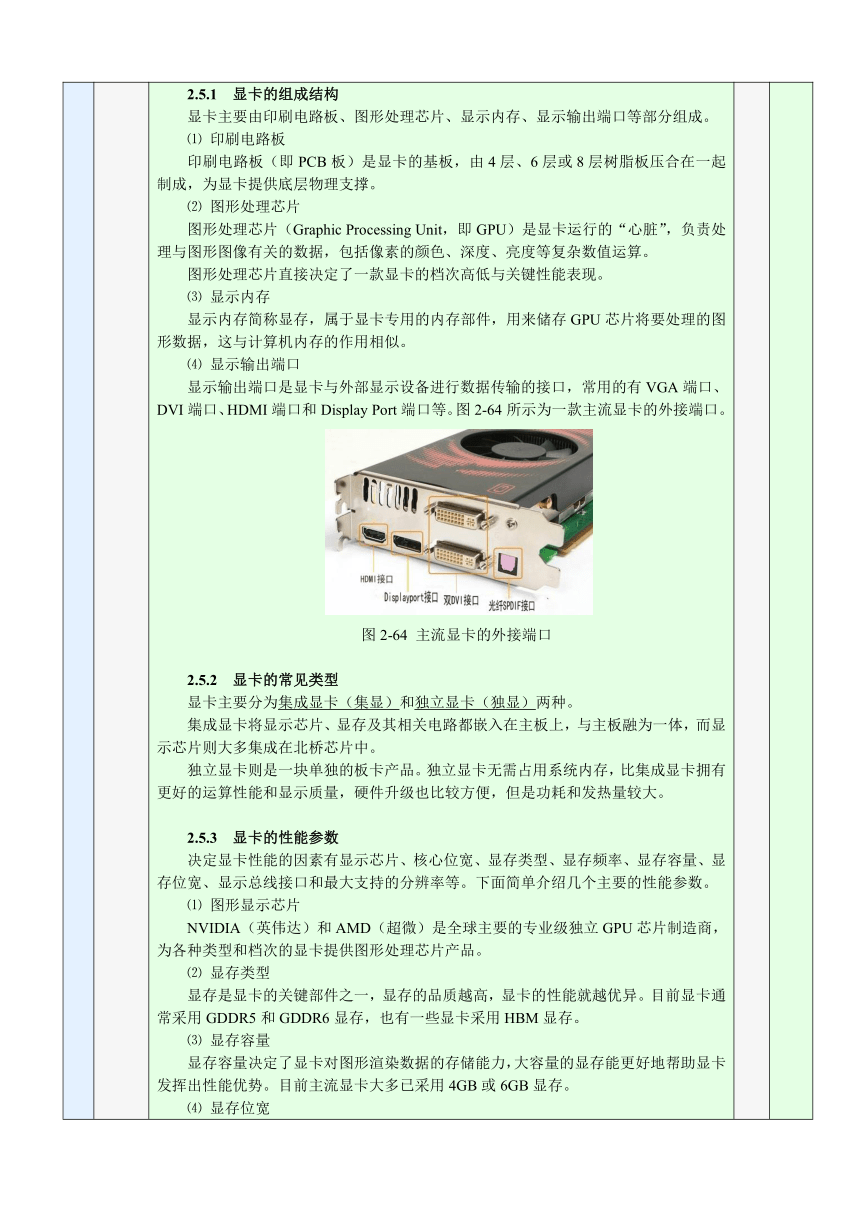

新课讲 授 图2-61所示为两款常见的显卡。 图2-61 常见的显卡2.5.1 显卡的组成结构显卡主要由印刷电路板、图形处理芯片、显示内存、显示输出端口等部分组成。⑴ 印刷电路板印刷电路板（即PCB板）是显卡的基板，由4层、6层或8层树脂板压合在一起制成，为显卡提供底层物理支撑。⑵ 图形处理芯片 图形处理芯片（Graphic Processing Unit，即GPU）是显卡运行的“心脏”，负责处理与图形图像有关的数据，包括像素的颜色、深度、亮度等复杂数值运算。图形处理芯片直接决定了一款显卡的档次高低与关键性能表现。⑶ 显示内存 显示内存简称显存，属于显卡专用的内存部件，用来储存GPU芯片将要处理的图形数据，这与计算机内存的作用相似。⑷ 显示输出端口显示输出端口是显卡与外部显示设备进行数据传输的接口，常用的有VGA端口、DVI端口、HDMI端口和Display Port端口等。图2-64所示为一款主流显卡的外接端口。图2-64 主流显卡的外接端口2.5.2 显卡的常见类型显卡主要分为集成显卡（集显）和独立显卡（独显）两种。 集成显卡将显示芯片、显存及其相关电路都嵌入在主板上，与主板融为一体，而显示芯片则大多集成在北桥芯片中。独立显卡则是一块单独的板卡产品。独立显卡无需占用系统内存，比集成显卡拥有更好的运算性能和显示质量，硬件升级也比较方便，但是功耗和发热量较大。2.5.3 显卡的性能参数决定显卡性能的因素有显示芯片、核心位宽、显存类型、显存频率、显存容量、显存位宽、显示总线接口和最大支持的分辨率等。下面简单介绍几个主要的性能参数。⑴ 图形显示芯片NVIDIA（英伟达）和AMD（超微）是全球主要的专业级独立GPU芯片制造商， 为各种类型和档次的显卡提供图形处理芯片产品。⑵ 显存类型显存是显卡的关键部件之一，显存的品质越高，显卡的性能就越优异。目前显卡通常采用GDDR5和GDDR6显存，也有一些显卡采用HBM显存。⑶ 显存容量显存容量决定了显卡对图形渲染数据的存储能力，大容量的显存能更好地帮助显卡发挥出性能优势。目前主流显卡大多已采用4GB或6GB显存。⑷ 显存位宽位宽是显存的一个重要性能参数，单位是bit。大部分主流显卡拥有384bit以上的显存位宽，而采用HBM技术的显卡甚至可以达到4096bit的超高位宽。⑸ 最大分辨率显示分辨率是显卡在屏幕上显示像素的最大数量，包含横向分辨率和纵向分辨率。目前主流显卡的最大分辨率已达2560×1600以上，不少高端显卡还具备4K或5K的超清分辨率。2.5.4 显卡的主流品牌市场上显卡品牌相当多，主要采用NVIDIA和AMD两家公司的GPU芯片。目前，知名度较高的显卡品牌有NVIDIA、七彩虹、昂达、影驰、华硕、技嘉、微星、丽台、讯景、铭瑄、盈通、蓝宝石、索泰、迪兰等。2.5.5 显卡的日常保养维护显卡平常容易发生接触性或散热方面的问题，在日常使用中要注意以下事项。⑴ 保障散热效果⑵ 接口要有效固定 ⑶ 定期清理污物 讲授 50’
讨 论与实 践 一、分组讨论1. 分组讨论显卡的外观特点、组成结构和品牌特点，并将知识要点记录下来。2. 独立显卡和集成显卡各有什么优缺点。3. 利用教室一体机或实训机房，上网查找显卡的应用功能和品牌资料，并识别各种显卡的外观特点。二、学生实践小组代表根据教师所提供的显卡，辨识显卡的各个组成部分和所属品牌，并说明该显卡的相关性能指标，以及如何保养显卡。 讨论交流 30’
课 堂小 结 本章主要介绍显卡的基础性知识，学生需要熟识以下内容：显卡的组成结构与性能参数。显卡的常见类型与主流品牌。显卡选购的注意事项。显卡外观、性能及产品信息的辨识与归纳。。 归纳总结 5’
总计 90
拓展提升 1．显卡有哪些部分组成？2．决定一款显卡性能高低的关键参数指标有哪些？3．集成显卡和独立显卡有什么区别？各自适用于什么环境？4．一般的显卡带有哪几种端口？
教学后记 本次课教学情况总结
