《计算机组装与维修实训》（第4版）电子教案
学习情境 项目2 安装主机核心部件 授课章节 2.2 认识主板 学时 3
授课班级 授课日期 授课地点
职业情景导入 在听完老王对计算机基本特点的讲解后，阿秀想组装一台计算机，却又不知从何开始，他感到有些迷茫。因此，老王决定指导阿秀从主机部件开始学起，重点掌握各种核心部件的规格、参数、安装及保养方法，为后续的计算机组装打下基础。
教学目标 知识学习目标 1. 了解主板的基本功能和组成结构2. 掌握目前常见的主板种类3. 掌握主板的选购和保养方法
技能实践目标 1. 加深学生对于主板相关知识的理解2. 提升学生对于主板产品的通识能力3. 拓展学生在计算机应用领域的视野
社会能力目标 1. 培养学生对于计算机软硬件知识的兴趣2. 培养学生分析与解决问题的能力3. 培养学生良好的职业素养与职业品质
教学重点 主板的组成结构，主板的选购与真伪辨别技巧
教学难点 主板的组成结构
教学方法 讲授法，演示法，案例教学法
教学过程设计 教学环节 教学内容 教学
方式 时间
新课导入 主板有也称为主机板（Mainboard）或母板（Motherboard），是一种安装有大量电子元件、插槽和外部接口的核心部件，它将计算机所有的部件直接或间接地连接起来。 演示
提问 5’

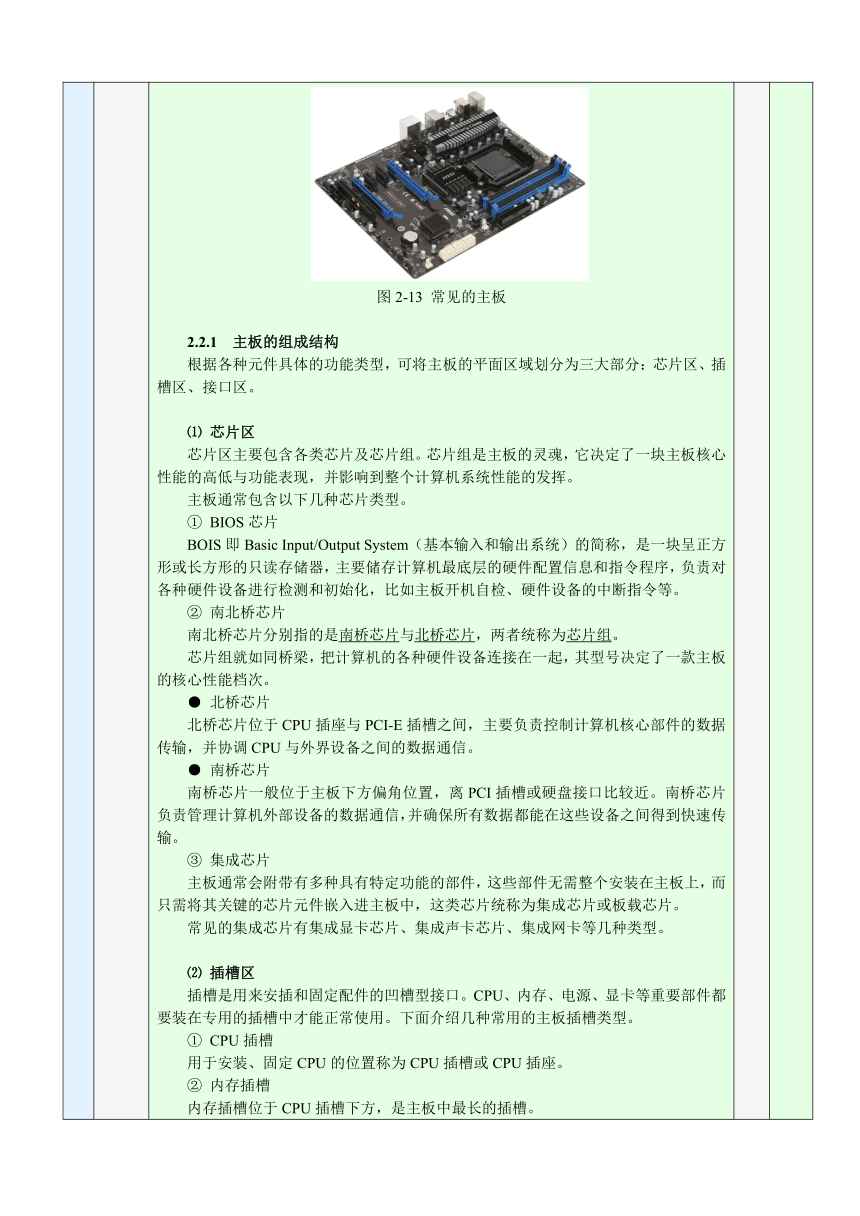

新课讲 授 主板负责唤醒、启动各种计算机硬件，并提供电流和数据传输的通道。图2-13所示为一款常见的主板。 图2-13 常见的主板 2.2.1 主板的组成结构根据各种元件具体的功能类型，可将主板的平面区域划分为三大部分：芯片区、插槽区、接口区。 ⑴ 芯片区 芯片区主要包含各类芯片及芯片组。芯片组是主板的灵魂，它决定了一块主板核心性能的高低与功能表现，并影响到整个计算机系统性能的发挥。主板通常包含以下几种芯片类型。 ① BIOS芯片BOIS即Basic Input/Output System（基本输入和输出系统）的简称，是一块呈正方形或长方形的只读存储器，主要储存计算机最底层的硬件配置信息和指令程序，负责对各种硬件设备进行检测和初始化，比如主板开机自检、硬件设备的中断指令等。② 南北桥芯片南北桥芯片分别指的是南桥芯片与北桥芯片，两者统称为芯片组。芯片组就如同桥梁，把计算机的各种硬件设备连接在一起，其型号决定了一款主板的核心性能档次。● 北桥芯片北桥芯片位于CPU插座与PCI-E插槽之间，主要负责控制计算机核心部件的数据传输，并协调CPU与外界设备之间的数据通信。● 南桥芯片南桥芯片一般位于主板下方偏角位置，离PCI插槽或硬盘接口比较近。南桥芯片负责管理计算机外部设备的数据通信，并确保所有数据都能在这些设备之间得到快速传输。③ 集成芯片主板通常会附带有多种具有特定功能的部件，这些部件无需整个安装在主板上，而只需将其关键的芯片元件嵌入进主板中，这类芯片统称为集成芯片或板载芯片。常见的集成芯片有集成显卡芯片、集成声卡芯片、集成网卡等几种类型。⑵ 插槽区插槽是用来安插和固定配件的凹槽型接口。CPU、内存、电源、显卡等重要部件都要装在专用的插槽中才能正常使用。下面介绍几种常用的主板插槽类型。① CPU插槽用于安装、固定CPU的位置称为CPU插槽或CPU插座。② 内存插槽内存插槽位于CPU插槽下方，是主板中最长的插槽。③ 显卡插槽显卡插槽多位于主板的中间及偏下地带，决定了显卡的最大数据传输带宽，对计算机图形处理性能和图形显示效果都有很大的影响。AGP和PCI Express是主板常用的显卡插槽规格。④ PCI插槽PCI插槽是主板的功能扩展插槽，位于主板的最下方。由于带宽较低，PCI插槽无法支持高性能显示设备，目前不少主板已取消了PCI插槽。 ⑤ SATA插槽SATA是计算机标准的数据传输接口类型，具有接口尺寸小、传输速度快、传输可靠性高、数据线安装方便、支持热插拔等优点，最大传输速率可达6Gbps。⑥ 电源插槽电源负责为主机部件提供电能。大多数主板采用的是ATX型电源。⑶ 接口区外部接口也叫I/O背板接口，位于主板的侧面，主要用于连接键盘、鼠标、音箱、显示器、打印机等外部设备。常见的外设接口有PS/2接口、USB接口、eSATA接口，以及板载显示接口、板载网络接口和板载音频接口等。图2-26所示为主机背板接口区。图2-26 主机背板接口区① PS/2接口PS/2为鼠标和键盘的专用接口，通常绿色接口用来连接PS/2鼠标，而紫色接口则用来连接PS/2键盘，以防止两者混插。② USB接口USB是广泛使用的通用接口类型，支持设备热插拔，最多可同时连接127个外部设备。③ eSATA接口eSATA（扩展型SATA）属于SATA接口的外置扩展规范，用来连接外部SATA设备。④ 板载显示接口板载显示接口主要用来传输图形图像数据和显像信号，包括传统的VGA接口以及DVI、HDMI、Display Port等高清数字接口等。2.2.2 常见的主板类型市场上主板种类有很多，大致可分为ATX、Micro ATX和Mini ITX等几种版型。 ① ATX结构主板ATX主板俗称“大板”，是目前最主要的主板设计标准。② Micro ATX结构主板Micro ATX（简称MATX）俗称“小板”，通过在ATX版型上减少部分插槽的数量，从而缩小主板面积。③ Mini-ITX结构主板Mini-ITX（简称ITX）即迷你型ITX主板，其板面更为紧凑小巧，功耗量也较低，已被大量用于机顶盒、车载设备、网络设备以及各种时尚前卫的迷你型计算机中。2.2.3 主板的品牌特点由于PC主板的制造门槛相对较低，众多厂商参与其中，目前主板市场已形成了群雄并据的局面，其中处于一线地位的有华硕(ASUS)、技嘉（GIGABYTE）、微星（MSI）等几大厂商，这些品牌历史悠久，拥有强大的自主研发实力与制造核心技术，材料、质量、工艺和品管都比较过硬，产品推新与技术升级速度也很快，在主板市场特别是中高端用户群里拥有极高的认可度。除此之外，映泰、升技、磐正、精英、梅捷、钻石、富士康等众多品牌也有不俗的实力。图2-38至图2-40分别为华硕、技嘉、微星三大主板厂商的LOGO标识。 图2-38 华硕科技LOGO 图2-39 技嘉科技LOGO 图2-40 微星科技LOGO2.2.4 主板的日常保养维护主板是比较容易出现问题的一种主机配件，在日常使用中要注意下面一些事项。⑴ 注意防尘、防潮与防静电 ⑵ 固定螺丝不要拧死 讲授 85’
讨 论与实 践 一、分组讨论1. 主板包括哪些主要的区域，各个区域主要起到什么作用。2. 市场上的主板可分为哪几种常见类型，各有什么特点和应用范畴。二、学生实践小组代表观察实训用的主板，简述该主板的各个组成区域位置，辨识各种核心部件的外观、位置和功能作用，并评估该主板的性能水平。 讨论交流 40’
课 堂小 结 本章主要介绍主板的基础性知识，学生需要熟识以下内容：主板的组成结构。主板的常见类型与主流品牌。主板选购的注意事项。主板外观、性能及产品信息的辨识与归纳。 归纳总结 5’
总计 135’
拓展提升 1．主板由哪些部分组成？它们有何功能作用？2．北桥与南桥芯片组有什么区别？何为单一芯片？3．目前，主板芯片组大多支持哪些新技术？4．选购主板要注意哪些问题？
教学后记 本次课教学情况总结
