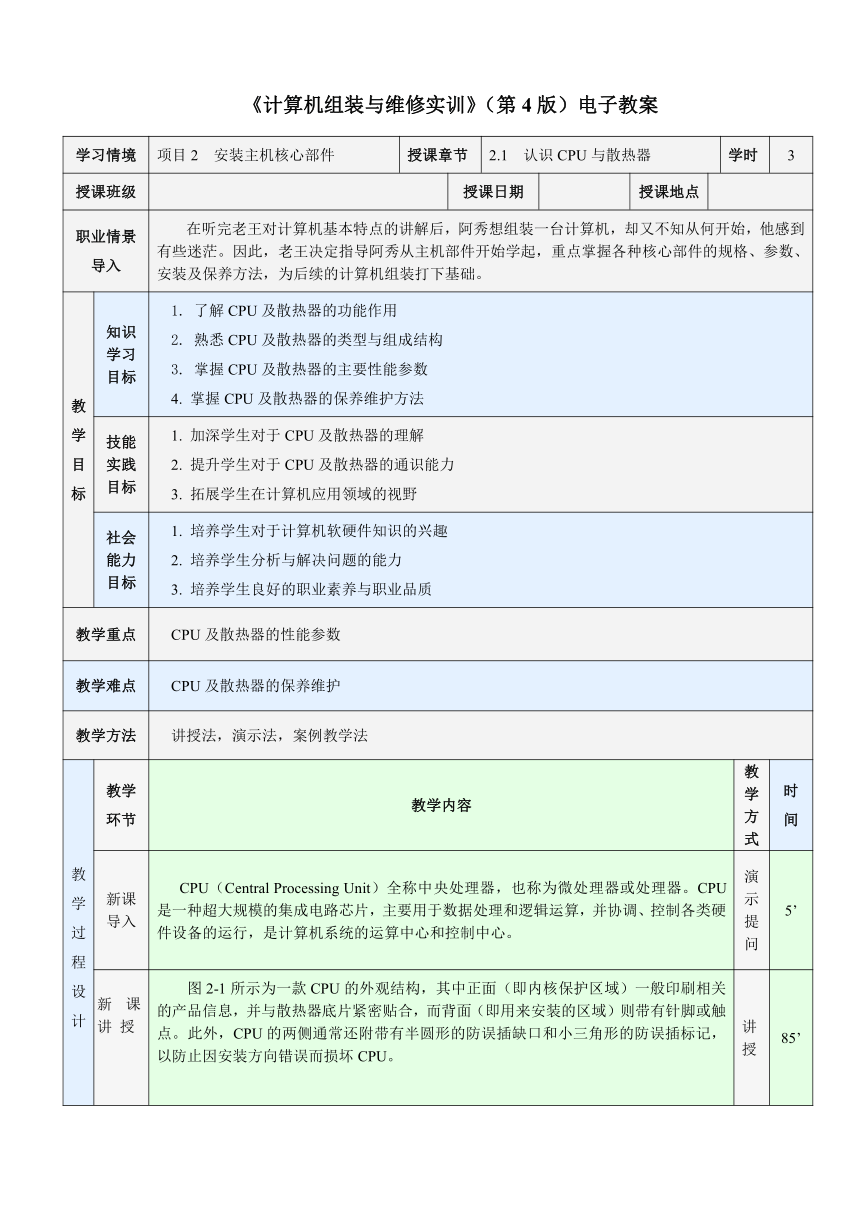

《计算机组装与维修实训》（第4版）电子教案
学习情境 项目2 安装主机核心部件 授课章节 2.1 认识CPU与散热器 学时 3
授课班级 授课日期 授课地点
职业情景导入 在听完老王对计算机基本特点的讲解后，阿秀想组装一台计算机，却又不知从何开始，他感到有些迷茫。因此，老王决定指导阿秀从主机部件开始学起，重点掌握各种核心部件的规格、参数、安装及保养方法，为后续的计算机组装打下基础。
教学目标 知识学习目标 了解CPU及散热器的功能作用熟悉CPU及散热器的类型与组成结构掌握CPU及散热器的主要性能参数掌握CPU及散热器的保养维护方法
技能实践目标 1. 加深学生对于CPU及散热器的理解2. 提升学生对于CPU及散热器的通识能力3. 拓展学生在计算机应用领域的视野
社会能力目标 1. 培养学生对于计算机软硬件知识的兴趣2. 培养学生分析与解决问题的能力3. 培养学生良好的职业素养与职业品质
教学重点 CPU及散热器的性能参数
教学难点 CPU及散热器的保养维护
教学方法 讲授法，演示法，案例教学法
教学过程设计 教学环节 教学内容 教学
方式 时间
新课导入 CPU（Central Processing Unit）全称中央处理器，也称为微处理器或处理器。CPU是一种超大规模的集成电路芯片，主要用于数据处理和逻辑运算，并协调、控制各类硬件设备的运行，是计算机系统的运算中心和控制中心。 演示
提问 5’

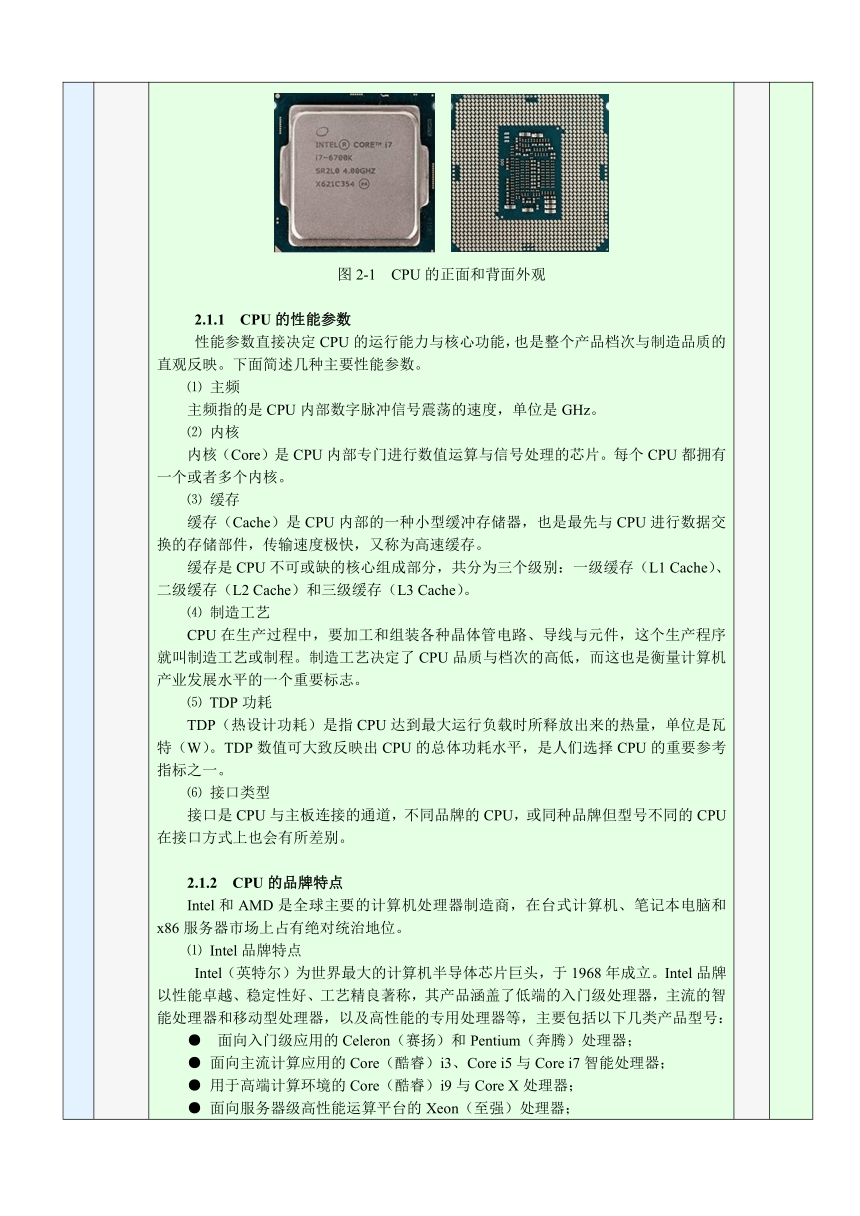

新课讲 授 图2-1所示为一款CPU的外观结构，其中正面（即内核保护区域）一般印刷相关的产品信息，并与散热器底片紧密贴合，而背面（即用来安装的区域）则带有针脚或触点。此外，CPU的两侧通常还附带有半圆形的防误插缺口和小三角形的防误插标记，以防止因安装方向错误而损坏CPU。 图2-1 CPU的正面和背面外观 2.1.1 CPU的性能参数 性能参数直接决定CPU的运行能力与核心功能，也是整个产品档次与制造品质的直观反映。下面简述几种主要性能参数。⑴ 主频 主频指的是CPU内部数字脉冲信号震荡的速度，单位是GHz。⑵ 内核 内核（Core）是CPU内部专门进行数值运算与信号处理的芯片。每个CPU都拥有一个或者多个内核。⑶ 缓存 缓存（Cache）是CPU内部的一种小型缓冲存储器，也是最先与CPU进行数据交换的存储部件，传输速度极快，又称为高速缓存。缓存是CPU不可或缺的核心组成部分，共分为三个级别：一级缓存（L1 Cache）、二级缓存（L2 Cache）和三级缓存（L3 Cache）。⑷ 制造工艺 CPU在生产过程中，要加工和组装各种晶体管电路、导线与元件，这个生产程序就叫制造工艺或制程。制造工艺决定了CPU品质与档次的高低，而这也是衡量计算机产业发展水平的一个重要标志。⑸ TDP功耗TDP（热设计功耗）是指CPU达到最大运行负载时所释放出来的热量，单位是瓦特（W）。TDP数值可大致反映出CPU的总体功耗水平，是人们选择CPU的重要参考指标之一。⑹ 接口类型 接口是CPU与主板连接的通道，不同品牌的CPU，或同种品牌但型号不同的CPU在接口方式上也会有所差别。2.1.2 CPU的品牌特点Intel和AMD是全球主要的计算机处理器制造商，在台式计算机、笔记本电脑和x86服务器市场上占有绝对统治地位。⑴ Intel品牌特点 Intel（英特尔）为世界最大的计算机半导体芯片巨头，于1968年成立。Intel品牌以性能卓越、稳定性好、工艺精良著称，其产品涵盖了低端的入门级处理器，主流的智能处理器和移动型处理器，以及高性能的专用处理器等，主要包括以下几类产品型号：● 面向入门级应用的Celeron（赛扬）和Pentium（奔腾）处理器； ● 面向主流计算应用的Core（酷睿）i3、Core i5与Core i7智能处理器； ● 用于高端计算环境的Core（酷睿）i9与Core X处理器； ● 面向服务器级高性能运算平台的Xeon（至强）处理器；● 面向物联网与移动通信应用的Atom（凌动）嵌入式处理器等。⑵ AMD品牌特点AMD公司成立于1969年，是全球第二大计算机处理器提供商，也是Intel强有力的竞争者。AMD处理器产品性能强大，品种众多，技术升级和产品更新速度较快，具有很高的性价比，尤其在浮点运算和图形处理方面表现非常优异。AMD主流的处理器型号包括：● 面向传统低端计算的Althon（速龙）、Phenom（羿龙）处理器； ● 面向主流级应用、采用Zen架构的Ryzen（锐龙）处理器； ● 面向图形整合化运算的APU A系列融合处理器； ● 面向高端娱乐应用的FX处理器；● 面向服务器级高性能平台的EPYC (霄龙)、Opteron（皓龙）处理器等。2.1.3 认识CPU散热器散热器是CPU的忠实伴侣，负责把CPU产生的热量迅速吸走并排送出去，为CPU的稳定运行保驾护航。1. CPU散热器的种类常见的CPU散热器包括风冷散热器、水冷散热器、热管散热器等几种。 图2-8 风冷散热器 图2-9 水冷散热器 图2-10 热管散热器2. CPU散热器的性能参数CPU散热器的主要性能参数包括风扇转速、扇叶尺寸、散热片材质等。① 风扇转速风扇转速是指扇叶每分钟转动的次数，单位是rpm（转/分钟）。② 扇叶尺寸扇叶尺寸直接决定风扇的排风量和有效散热面积。常见的扇叶尺寸有10cm、12cm、14cm等。③ 散热片材质目前大多数散热器使用轻盈坚固、价格低廉的铝合金片作为散热片，而高档散热器则会采用散热效果更好的铜质或铜合金材料。2.1.4 CPU的日常保养维护CPU是计算机最关键的部件之一，若发生故障将会对计算机产生严重影响，因此要注意对CPU以及散热风扇的保养维护。⑴ 定期检查CPU的温度状况 ⑵ 清理CPU风扇的灰尘 ⑶ 如非必要，尽量不要超频 讲授 85’
讨 论与实 践 一、分组讨论1. CPU市场有哪些主要的厂商，各厂商推出了哪些代表性的CPU产品。2. 常见的CPU散热器有哪些类型？对于普通的CPU和高端的CPU，分别适合搭配使用何种散热器？二、学生实践小组代表简述如何选购CPU和散热器，并推荐一款主流的游戏型CPU及配套适用的散热器，分别列出这两款产品的性能配置和主要功能，并简要说明推荐的理由。 讨论交流 40’
课 堂小 结 本章主要介绍CPU及散热器的基础性知识，学生需要熟识以下内容：CPU及散热器的常见类型。CPU及散热器的性能参数。CPU及散热器的选购策略。CPU及散热器的保养维护。 归纳总结 5’
总计 135’
拓展提升 1．CPU的全称是什么？ 其主要的技术参数有哪些？2．Intel和AMD都有哪些主流、热门的CPU型号？3．Intel和AMD在本年度推出了何种最新的处理器产品？其型号、性能参数和技术优势又是什么？4．选购CPU要注意哪些问题？
教学后记 本次课教学情况总结
