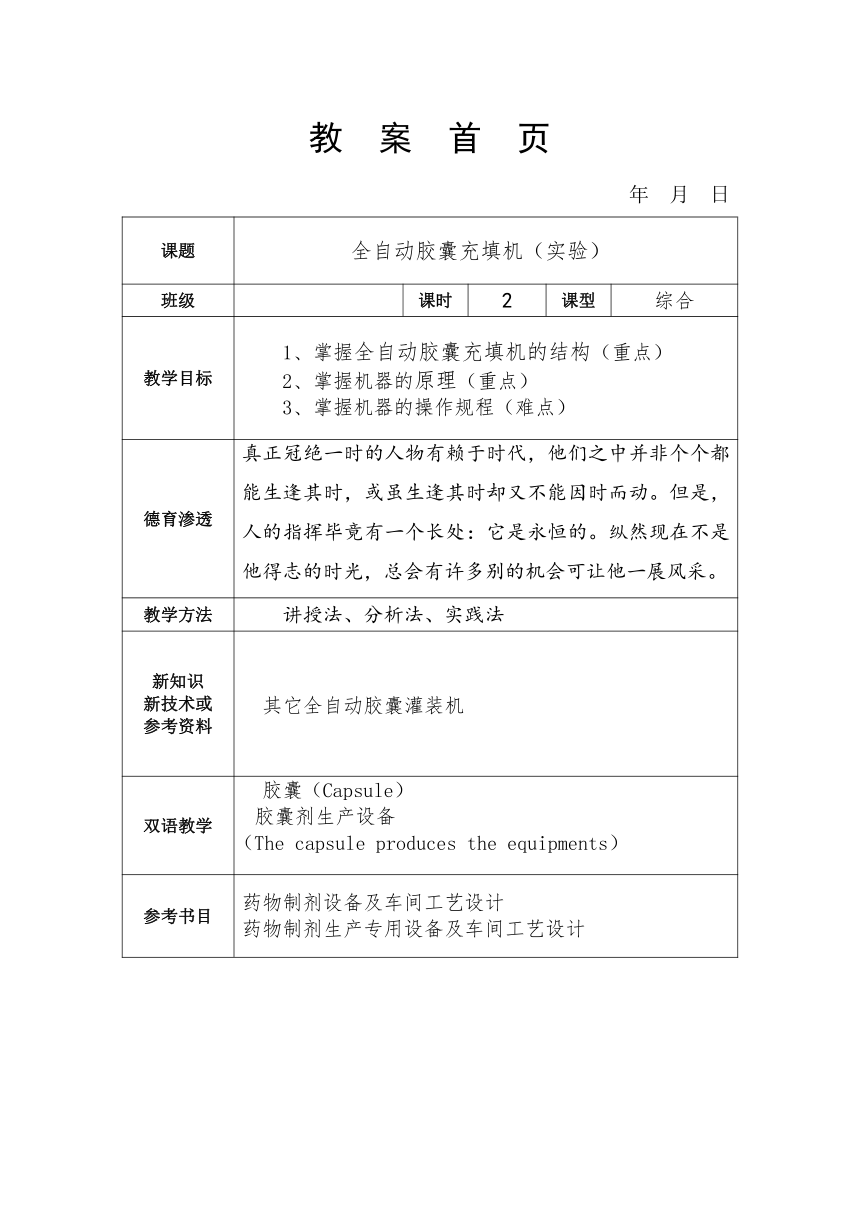

教 案 首 页
年 月 日
课题 全自动胶囊充填机（实验）
班级 课时 2 课型 综合
教学目标 1、掌握全自动胶囊充填机的结构（重点） 2、掌握机器的原理（重点） 3、掌握机器的操作规程（难点）
德育渗透 真正冠绝一时的人物有赖于时代，他们之中并非个个都能生逢其时，或虽生逢其时却又不能因时而动。但是，人的指挥毕竟有一个长处：它是永恒的。纵然现在不是他得志的时光，总会有许多别的机会可让他一展风采。
教学方法 讲授法、分析法、实践法
新知识 新技术或 参考资料 其它全自动胶囊灌装机
双语教学 胶囊（Capsule） 胶囊剂生产设备 （The capsule produces the equipments）
参考书目 药物制剂设备及车间工艺设计 药物制剂生产专用设备及车间工艺设计
授 课 内 容
[导入新课] 2分
让学生列举所见道的药物是什么剂型。前面我们研究了液体制剂、在人们接触的药物中还有胶囊剂、片剂。今天我们研究胶囊剂。
[教学内容] 90分
全自动胶囊填充机
[实验目的]
1、掌握全自动胶囊充填机的结构（重点）
2、掌握机器的原理（重点）
3、掌握机器的操作规程（难点）
[实验器材] 全自动胶囊充填机、胶囊
[实验内容]
一、全自动胶囊充填机的结构
对个全自动胶囊充填机都有七部分装置组成
1）供给硬胶囊和粉粒体的装置
2）限制胶囊方向，插入夹具的装置
3）囊身与囊帽分离的装置
4）充填药粉和颗粒的装置
5）囊身与囊帽结合装置
6）成品排出装置
7）囊身与囊帽封口装置或自动剔废的装置
对于实验用的全自动胶囊充填机它的主要结构是：
回转台部件、胶囊送进机构、胶囊分离机构、真空泵系统、充填机构、剔废机构、封和机构、成品排出机构、机架、机械传动部件等组成。
二、工作过程
胶囊排序入模、囊体与囊帽分离、充填药物、剔废、锁囊（封和）、成品排出、清洁模孔。
要求同学们会分析回转台的八个工位。
新知识介绍：硬胶囊的吸湿平衡有两个方面：吸：硬胶囊有保持水分的能力含有12—16%的水分，如胶囊内的药物吸湿性强，会从胶囊壳中吸取水分，使胶囊的水分降低后失去弹性，变脆易破损。湿：若胶囊在高湿度条件下保存，则胶囊易吸湿变软或变形，互相粘着，失去商品价值。硬胶囊的吸湿平衡是胶囊剂流通、贮存、使用的关键问题，同时也是自动化充填时影响上机率、成品率的主要因素。
全自动胶囊填充机也有十二工位，要求同们会分析
三、操作规程
1、填装空胶囊和药粉。
2、将手轮套入主电机尾部的轴颈上，用手转动，使之运转3~5圈，检查各部件是否运转正常。
3、卸下手轮。
4、接通总电源。
5、将控制箱左侧电源总开关从0位转至1位。
6、按下真空启动键。
7、按下主机启动键。
8、调节变频器调速。
9、使用结束后，先按主机停止键再按真空停止键，最后把总电源开关由1位复位至0位。
10、清理机器。
新知识：充填药粉计量装置常用的有插管式间歇计量送粉、插管式连续计量送粉和冲塞式间歇计量送粉。
[教学小结] 5分
掌握胶囊机的结构（重点）
掌握胶囊机的原理
掌握机器的灌装（难点）
[布置作业] 3分
1、叙述胶囊剂的特点和类型
2、叙述机器灌装的装置
3、叙述硬胶囊剂制备的过程
4、分析胶囊灌装机十二工位的原理
