《服装结构制图》教案
【选用教材】：高等教育出版社 《服装结构制图（第6版）》 主编：徐雅琴
课 题 第七章 西服结构制图 第二节 男西服
授课形式 讲解、示范与实操练习相结合
学习内容 分析 本教案是《服装结构制图（第6版）》的第七章的第二节，本节内容涉及西服中的基本款式-男西服，以西服类的男西服为例，引出男西服的结构构成方法、样板制作及排料方法。本次课程的教学要求学生既从理论上了解男西服的概念及分类，熟悉男西服的制图依据，学会测量要点、制图规格及男西服各部位线条名称，掌握男西服的结构制图、样板制作及排料方法，又从教师的课堂演示中，学会以上教学内容，并能在教师授课后，对授课内容进行实操。
学情分析 学生对于男西服的款样与特征没有明确的、具体的概念，教师可以事先准备男西服实样，达到帮助学生认识男西服的目的。在了解测量要点的前提下，学生之间互相进行男西服相关部位的测量后，加深对测量方法及放松量加放数据的理解。
教学目标 知识目标 1、了解男西服制图依据； 2、理解男西服测量要点； 3、熟悉男西服制图规格； 4、理解男西服各部位线条名称； 5、掌握男西服制图步骤、样板制作及排料方法。
技能目标 能够知晓制图依据，对照款式图熟悉男西服的外轮廓及内部结构线条； 能够熟悉男西服各部位的测量方法，并进行围度放松量的处理； 能够完成男西服的结构图、样板图及排料图的绘制。
情感目标 1.具有敬业精神、良好的职业道德和团队合作意识； 2.具有精益求精、勤俭节约的品质； 3.具有创新意识和创新、创业精神； 4.具有发现、分析和解决问题的能力； 5.具有良好心理素质和克服困难的能力。
教学重难点 教学重点 掌握男西服的测量方法； 掌握男西服的制图步骤。
教学难点 掌握男西服的测量方法。
教学方法 任务驱动，讲练结合，实践训练讲授法、案例分析法、情景代入讨论法。
教学准备 教学设计、教学视频、教学PPT、多媒体设备、男西服实样、制图用具等。
教学 环节 教学内容 教学意图

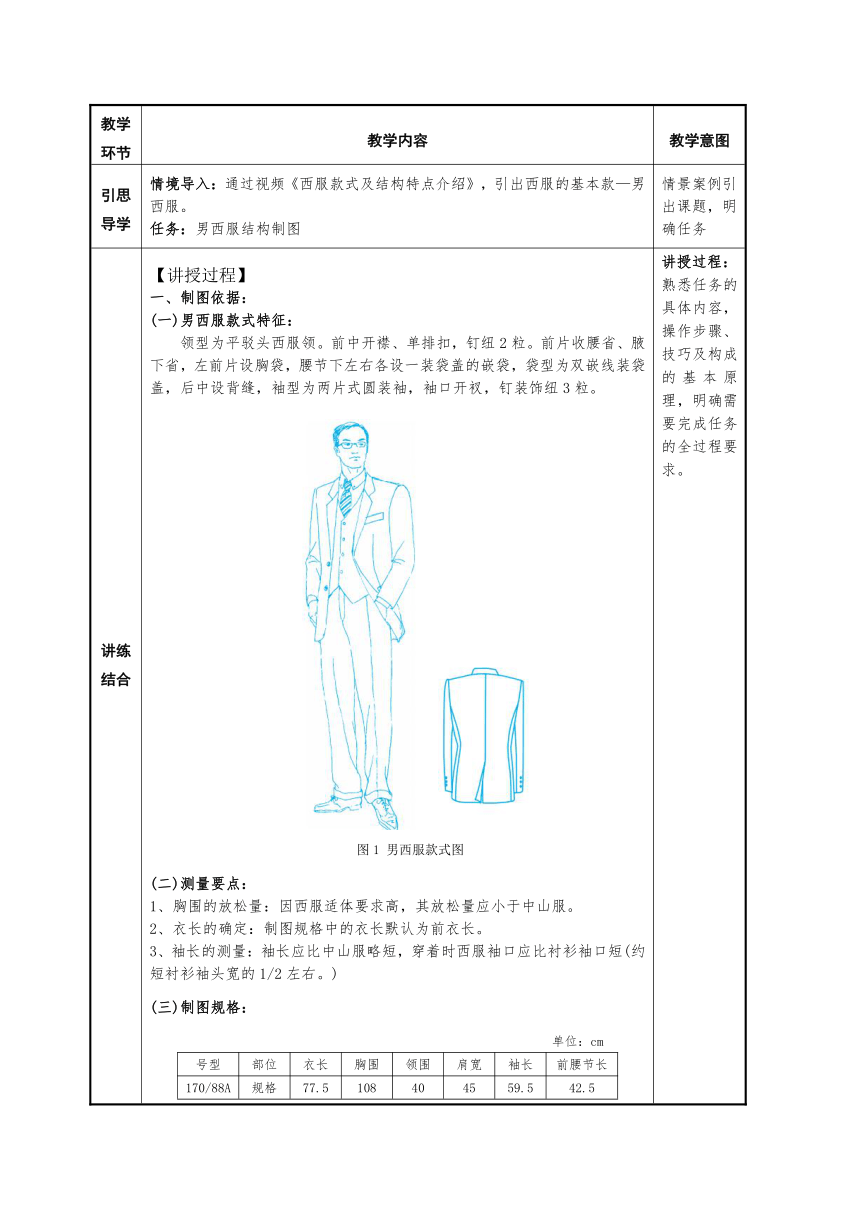

引思 导学 情境导入：通过视频《西服款式及结构特点介绍》，引出西服的基本款—男西服。 任务：男西服结构制图 情景案例引出课题，明确任务
讲练 结合 【讲授过程】 一、制图依据： (一)男西服款式特征： 领型为平驳头西服领。前中开襟、单排扣，钉纽2粒。前片收腰省、腋下省，左前片设胸袋，腰节下左右各设一装袋盖的嵌袋，袋型为双嵌线装袋盖，后中设背缝，袖型为两片式圆装袖，袖口开衩，钉装饰纽3粒。 图1 男西服款式图 (二)测量要点： 1、胸围的放松量：因西服适体要求高，其放松量应小于中山服。 2、衣长的确定：制图规格中的衣长默认为前衣长。 3、袖长的测量：袖长应比中山服略短，穿着时西服袖口应比衬衫袖口短(约短衬衫袖头宽的1/2左右。) (三)制图规格： 单位：cm 号型部位衣长胸围领围肩宽袖长前腰节长170/88A规格77.5108404559.542.5
规格设计说明： 1、号型：170/88A。 2、衣长：77.5cm，此处的衣长为前衣长。 3、胸围：108cm，观察号型净胸围为88cm，此处胸围的放松量为20cm。 4、领围：40cm，此处的40cm即为加放松量后的领围规格。 5、肩宽：45cm，肩宽在人体测量基础上加放(0～1cm)。 6、前腰节长：此处前腰节长以号/4计算所得。 二、基本线、结构线及各部位线条名称： 1、男西服衣片基本线名称： 图2 男西服衣片基本线示意图 (1)前、后上平线； (2)下平线（衣长线）； (3)前中线； (4)劈门线； (5)止口线； (6)前侧缝直线； (7)前领深线； (8)前领宽线； (9)前肩斜线； (10)袖窿深线； (11)胸宽线； (12)后中线； (13)后侧缝直线； (14)后领深线； (15)后领宽线； (16)后肩斜线； (17)背宽线。 2、男西服衣片结构线名称： 图3 男西服衣片结构线示意图 (1)前领圈弧线； (2)串口线； (3)前肩斜线； (4)袖窿弧线； (5)驳口线； (6)驳头外围线； (7)止口弧线； (8)纽位线； (9)手巾袋口线； (10)省线； (11)大袋袋口线； (12)分割线； (13)底边线； (14)前侧缝弧线； (15)后侧缝弧线； (16)后中线； (17)后领圈弧线； (18)后肩斜线。 3、男西服衣片各部位名称： 图4 男西服衣片各部位示意图 (1)衣长； (2)前腰节长； (3)前领宽/2； (4)前领深； (5)前肩宽/2； (6)前肩斜度； (7)驳头； (8)驳头宽； (9)袖窿深； (10)前胸宽/2； (11)前胸围/2； (12)前摆围/2； (13)叠门宽； (14)手巾袋； (15)胸腰省； (16)腋下省； (17)肚省； (18)前袋袋盖； (19)纽位； (20)后中长； (21)后领宽/2； (22)后领深； (23)后肩宽/2； (24)后肩斜度； (25)后背宽/2； (26)后胸围/2； (27)后腰围/2； (28)后摆围/2； (29)袖窿弧线总长=AH； (30)前领圈弧长+后领圈弧长=领圈弧长/2。 4、男西服领片基本线名称： (1)领基圆线； (2)驳口线； (3)驳平线； (4)驳领松斜度构成线。 图5 男西服领片基本线示意图 5、男西服领片结构线名称： (1)后领中线； (2)领底线(装领线)； (3)前领角线； (4)领外围线； (5)领口线(领翻折线)。 图6 男西服领片结构线示意图 6、男西服领片各部位名称： (1)后领脚高(ho)； (2)后翻领高(h)； (3)驳平线的平行距离； (4)驳领松斜度； (5)领外围弧线长； (6)串口线； (7)领角宽； (8)驳角宽； (9)领肩同位点； (10)前领圈弧线长； (11)后领圈弧线长； (12)领脚； (13)翻领。 图7 男西服领片各部位示意图 7、男西服袖片基本线名称： (1)上平线； (2)前偏袖直线(外)； (3)前袖侧直线； (4)前偏袖直线(内)； (5)下平线(袖长线)； (6)袖斜线； (7)袖山高线； (8)袖肘高线； (9)袖中线； (10)后袖侧直线； (11)后袖侧内斜线。 图8 男西服袖片基本线示意图 8、男西服袖片结构线名称： 1）大袖： ①袖山弧线； ②前偏袖弧线； ③前袖侧弧线； ④后袖侧弧线； ⑤袖口弧线； ⑥袖衩长线； ⑦袖衩宽线。 2）小袖： ①袖底弧线； ②前偏袖弧线； ③后袖侧弧线 ④袖口弧线； ⑤袖衩长线； ⑥袖衩宽线。 图9 男西服袖片结构线示意图 9、男西服袖片各部位名称： (1)袖肥宽； (2)袖山高； (3)袖肘高； (4)袖长； (5)后袖侧内偏量； (6)前偏袖宽； (7)袖衩； (8)袖口宽。 图10 男西服袖片各部位示意图 9、男西服袖片各部位名称： 图11 男西服零部件各部位示意图 (1)挂面； (2)大袋嵌线（上）； (3)大袋嵌线（下）； (4)大袋袋垫； (5)大袋袋盖面； (6)大袋带盖里； (7)大袋袋布（上）； (8)大袋袋布（下）； (9)手巾袋嵌线； (10)手巾袋袋垫； (11)手巾袋袋布（上）； (12)手巾袋袋布（下）； (13)里袋嵌线（上）； (14)里袋嵌线（下）； (15)里袋袋布（上）； (16)里袋袋布（下）。 三、结构制图： (一)男西服衣片基本线制图顺序： 1、前衣片：具体图示及确定方法参见教材P205及PPT。 (1)前中线① (2)前上平线② (3)下平线（衣长线）③ (4)前腰节长线④ (5)止口线⑤ (6)前侧缝直线⑥ (7)前领深线⑦ (8)前领宽线⑧ (9)前肩斜线⑨ (10)袖窿深线⑩ (11)劈门线 (12)胸宽线 2、后衣片：具体图示及确定方法参见教材P205及PPT。 (13)后上平线 (14)后侧缝直线 (15)后中线 (16)后领深线 (17)后领宽线 (18)后肩斜线 (19)背宽线 3、制图质量要求：线条横平竖直，规格标注清晰，框架线条及标注线均以细实线表现，长度及围度规格定位准确。 (二)男西服衣片结构线顺序： 1、前衣片：具体图示及确定方法参见教材P206及PPT。 (1)驳口线① (2) 前领圈弧线、串口线、驳头外围线② (3)前肩斜线③ (4)前袖窿弧线④ 各部位线条调整 (5)前侧缝线⑤ (6)纽位⑥ (7)止口弧线⑦ (8)手巾袋⑧ (9)胸腰省⑨ (10)大袋⑩ 腋下省 (11)侧片分割线 (12)侧片底边线 (13)肚省 (14)前片分割线 2、后衣片：具体图示及确定方法参见教材P206及PPT。 (15)后领圈弧线 (16)后肩斜线 (17)后袖窿弧线 (18)后侧缝弧线 (19)后底边线 (20)后中线 (三)男西服领片基本线顺序：具体图示及确定方法参见教材P207及PPT。 (1)驳口线① (2)驳平线② (3)驳领松斜度线③ (四)男西服领片结构线顺序：具体图示及确定方法参见教材P208及PPT。 (1)前领弧长线① (2)后领弧长线② (3)后领中线③ (4)领角线④ (5)领外围线⑤ (6)领面结构处理图示参见PPT。 (五)男西服袖片基本线顺序：具体图示及确定方法参见教材P206及PPT。 (1)前袖侧直线① (2)上平线② (3)下平线(袖长线)③ (4)后袖侧直线④ (5)袖斜线⑤ (6)袖山高线⑥ (7)袖肘高线⑦ (8)后袖侧内偏线⑧ (9)袖中线⑨ (10)前偏袖直线（外）⑩ (11)前偏袖直线（内） (六)男西服袖片结构线顺序：具体图示及确定方法参见教材P207及PPT。 (1)前袖侧弧线① (2)袖山弧线② (3)前偏袖弧线③ (4)袖口宽④ (5)大袖片后袖侧弧线⑤ (6)袖口弧线⑥ (7)袖衩线⑦ (8)小袖片后袖侧弧线⑧ (9)袖底弧线⑨ (10)前偏袖弧线（内）⑩ 3、制图质量要求：线条顺直，弧线弧度准确到位，规格标注清晰，标注线及基本线（辅助线）以细实线表现，结构线（轮廓线）以粗实线表现。 4、结构图绘制要点提示： (1)肚省绘制方法参见教材P207及PPT。 (2)袖窿弧线绘制方法参见教材P207及PPT。 四、样板制作： (一)男西服样板制作要求及方法： 面样板： 1、面样板的放缝：具体图示参见教材P209及PPT。 (1)放缝各部位规格： ①侧缝线=1.5cm； ②肩缝线=1.5cm； ③分割线=1.2cm； ④后中线=2cm； ⑤其余均为1cm； ⑥手巾袋嵌线及大袋袋盖缝份加放参见PPT； ⑦袋垫、嵌线均为毛样。 注：领里为领底呢。 (2)放缝要求： ①按要求的规格取平行线作放缝的处理； ②为保证男西服侧缝线与肩缝线的平服度取1.5cm相对优于1cm。 2、面样板的贴边：参见教材P209及PPT。 (1)挂面宽=1.5～2cm； (2)袖口及下摆贴边=4cm。 (3)贴边要求：按要求的规格取平行线作贴边的处理。为保证贴边部位的平服度，贴边的宽度应以4～5cm为宜。 3、面样板的零部件配置：参见教材P209～210及PPT。 (1)挂面； (2)手巾袋嵌线、袋垫； (3)前袋袋盖、袋垫及嵌线。 4、面样板的丝绺标记：参见教材P209～210及PPT。 (1)丝绺标记具体部位： 前衣片、侧衣片、后衣片、袖片、领面，领里、挂面、手巾袋嵌线及袋垫、大袋袋盖面、嵌线及袋垫。 (2)丝绺标记制作要求： 丝绺标记应贯通样板上下，为裁剪时对准布料的丝绺线提供依据； (3)样板的丝绺标记见PPT相关图示。 5、面样板的定位标记：参见PPT。 (1)定位标记具体部位： ①前衣片：前袖标点、装领点、分割线腰侧点及缝份与贴边宽度。 ②侧衣片：前腰侧线、分割线腰侧点及缝份与贴边宽度。 ③后衣片：后袖标点、后中腰线、后腰侧线及缝份与贴边宽度。 ④袖片：袖标点、袖肘高点及缝份与贴边宽度。 (2)定位标记制作要求： ①边缘部位的定位标记：形状为三角形，长度为0.3～0.5cm；宽度为0.3cm； ②中间部位的定位标记：打孔器或用锥子钻眼。 6、样板的文字标记：参见PPT。 (1)文字标记具体部位：前衣片、侧衣片、后衣片、袖片及零部件。 (2)文字标记制作要求： ①前衣片：JK-4、前衣片、面╳2、M; ②侧衣片：JK-4、侧衣片、面╳2、M; ③后衣片：JK-4、后衣片、面╳1、M; ④大袖片：JK-4、大袖片、面╳2、M; ⑤小袖片: JK-4、小袖片、面╳2、M； ⑥挂面：JK-4、挂面、面╳2、M； ⑥手巾袋嵌线：JK-4、手巾袋嵌线、面╳1、M； ⑦前袋袋盖：JK-4、前袋袋盖、面╳2、M； ⑧前袋垫：JK-4、前袋垫、面╳2、M； ⑨上嵌线：JK-4、上嵌线、面╳2、M； ⑩下嵌线：JK-4、下嵌线、面╳2、M。 里样板： 1、里样板配置：前衣片、后衣片、大袖片、小袖片、手巾袋袋布、大袋袋布、里袋嵌线、里袋袋布。 2、里样板丝绺标记：参见PPT。 3、里样板定位标记：参见PPT。 4、里样板文字标记：参见PPT。 衬样板： 1、衬样板(有纺衬)配置： 1）全衬：前衣片、挂面、衣领领面及领里。配置方法同面样板。 2）部分衬：后衣片上部、后衣片贴边、侧衣片上部、侧衣片贴边、大、小袖口贴边及袖衩。配置方法参见PPT。 2、衬样板(无纺衬)配置： 全衬：大袋袋盖面、大袋上嵌线、大袋下嵌线。配置方法同面样板。 3、衬样板(树脂粘衬)配置： 全衬：手巾袋嵌线。配置方法同面样板。 4、衬样板(黑炭衬)配置： 部分衬：前衣片挺胸衬、盖肩衬。配置方法参见教材P213及PPT。 5、衬样板(针刺棉)配置： 部分衬：前衣片挺胸衬。配置方法参见教材P213及PPT。 6、衬样板丝绺标记：参见PPT 7、衬样板定位标记：参见PPT。 8、衬样板文字标记：参见PPT。 (二)男西服排料制作： 1、面样板排料具体操作方法：具体图示参见教材P215及PPT。 (1)宽度（门幅）：142cm；长度：衣长+袖长+18cm。 (2)双幅排料； (3)样板数量:13片。 2、里样板排料具体操作方法：具体图示参见第六章第一节两用衫PPT。 3、衬样板排料具体操作方法：具体图示参见PPT。 (1)有纺衬： ①宽度（门幅）：150cm； 长度：衣长+6.5cm。 ②双幅排料； ③样板数量:11片。 (2)无纺衬： ①宽度（门幅）：112cm； 长度：15cm（可排多件）； ②双幅排料； ③样板数量：3片。 (3)黑炭衬： ①宽度（门幅）：112cm； 长度：15cm（可排多件）； ②双幅排料； ③样板数量：3片。 4、排料要求： (1)排料前，核对样板数量，包括零部件； (2)布料经向与样板经向丝绺线对准； (3)划线要顺直、清晰、准确、齐全。 (4)先排大片，后排小片； (5)布料的门幅与排料的长度有直接的关联； (6)单幅与双幅排料均可。 【案例讨论】 以提问讨论加深理解： 提问： 1）男西服衣领领面的领翻折线为什么处理成断开的形态？ 2）男西服的细节变化。 3）简述衣片前后领宽的定位与衣领款式的关系。 4）前中衣片腋下省的分割线长于前侧片分割线的原因。 总结： 教师根据教材PP208“制图要领及说明”部分进行归纳总结。 引入案例分析讨论： 案例1：腋下省延长并直通到底的作用及省口量控制方法解析。 1、腋下省位置及省口量控制如下图： 图12 腋下省位置及省口量控制示意图 2、具体解析： 由下图可以看出，腋下省在袖窿深线上的控制量逐渐变化，由此观察相关部位的变化。 (二)引导学生：从以上的案例分析，当腋下省省量变化时，哪些部位会产生什么变化？ 1、侧衣片分割线位置与省口控制量的关系。 2、省口控制量的变化与腹围和臀围的相关性。 (三)教师点评： 腋下省延长并直通到底的作用主要是： 1）调节腰省：由于袋口要剖开，原来腰省的省尖变成了可随意变化的空档，空档使腰省能够自如地调节。 2）调节省尖处的不平服：由于袋口要剖开，原来的腰省省尖和腋下省省尖消失，从而使大袋处产生自然平服的效果。 3）调节腹、臀部大小：由于腋下省延长并直通到底，给腹、臀围的调节带来了方便。 4）腋下省省口量的大小与腹围和臀围具有相关性。腋下省的省口量增大，腹围和臀围也相应增大。 【实操训练】 一、以学生自身的测量规格为基础，在净胸围的基础上加放松量16～25cm。按身高确定衣长，得到学生自身的男西服的制图规格。教学目的是让学生充分融入到实际的案例中去亲身感受，从而获取相应的知识，同时提高动手能力。 二、绘制男西服衫的基本线、结构线及各部位名称的图示：要求学生用草图形式在纸上绘制。教学目的是让学生熟悉并加深记忆，为后续的教学内容的讲解作铺垫。 三、按授课内容进行1:1男西服结构图、样板图及排料图的实操练习：每位学生准备3张大白纸及相关工具，在教师的辅导下绘制男西服的结构图，并拓制样板、加放缝份及贴边后沿边剪下，然后将剪下来的样板放在另一张大白纸上进行排料的实操练习。学生制作过程中，教师应不断巡视，发现学生有问题要及时解答，并实际演示。教学目的是让学生充分融入到实际的案例中去亲身感受，从而获取相应的知识，同时提高动手能力。 讲授过程： 熟悉任务的具体内容，操作步骤、技巧及构成的基本原理，明确需要完成任务的全过程要求。 案例讨论： 通过腋下省并直通到底的作用及省口量控制方法案例的引入，引导学生进行具体分析，从而加深对具体问题的理解，达到“既要知其然，更要知其所以然”的教学目的。 实操训练： 通过实操训练，熟悉并进而掌握人体的测量方法、学会女两用衫制图规格的设计方法，熟悉并进而掌握女两用衫的结构制图步骤、样板制作和排料方法。
任务 拓展 根据个人动手能力，完成一款男西服的结构制图。 根据学生能力有针对性的完成拓展作业。
归纳 总结 回顾教学板书与PPT，教师对学生的规格设计结果，结合课堂讲授知识进行总结，引导学生重点总结男西服的规格设计要点及部位线条名称，要求学生理解规格设计要点并熟记男西服部位线条名称的相关内容，掌握结构制图步骤、样板制作及排料方法。总结重难点： 1、男西服制图依据； 2、男西服规格设计要点； 3、男西服结构制图、样板制作及排料方法要点总结。
作业 布置 学生利用课余时间： 1、熟悉规格设计的方法，并分析出其胸围放松量大小的变化，确定相应的男西服规格。 2、熟悉并背诵男西服各部位线条名称，达到较熟练的程度，要求下次课能进行默写练习。 3、绘制男西服结构图，达到较熟练程度，要求下次课能进行默写练习。 4、绘制男西服样板图。 5、按照所学的男西服排料方法，变化门幅宽度，练习排料。
课后 反思
