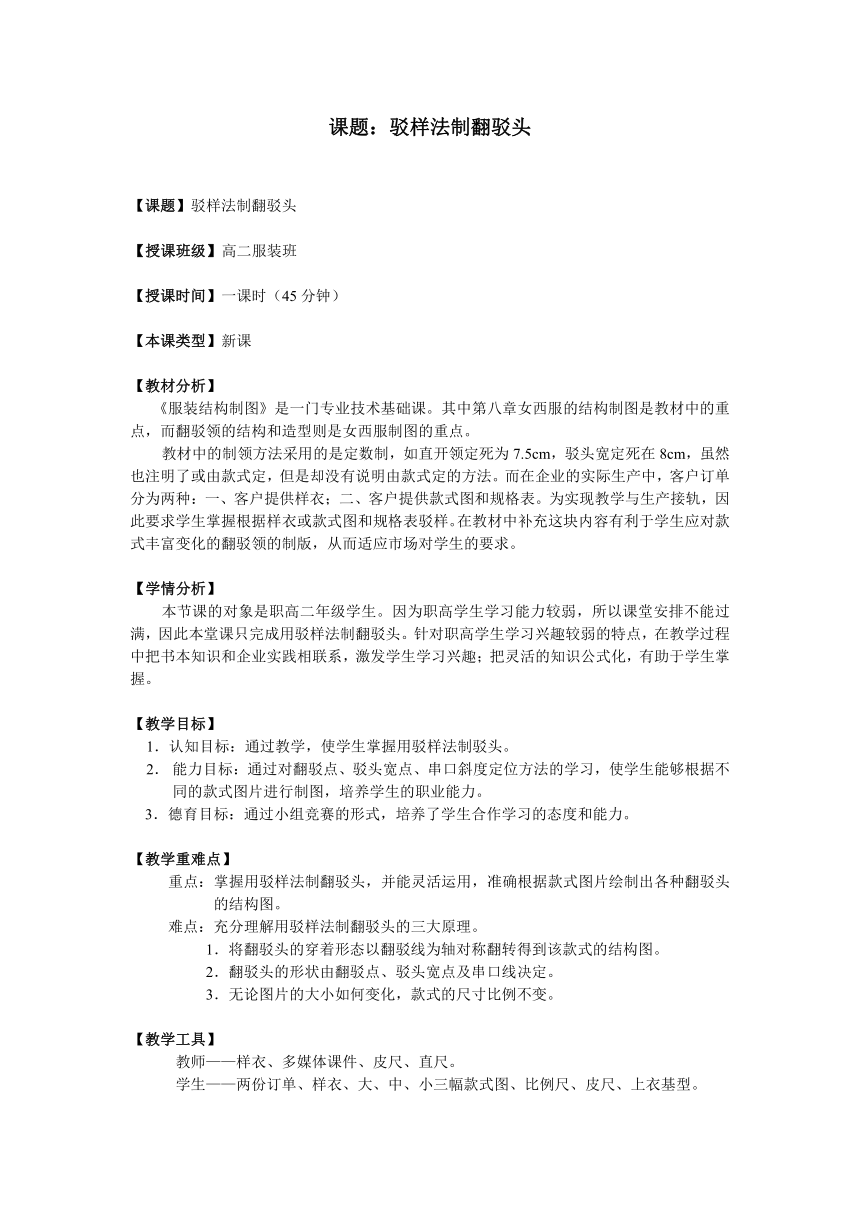

课题：驳样法制翻驳头
【课题】驳样法制翻驳头
【授课班级】高二服装班
【授课时间】一课时（45分钟）
【本课类型】新课
【教材分析】
《服装结构制图》是一门专业技术基础课。其中第八章女西服的结构制图是教材中的重点，而翻驳领的结构和造型则是女西服制图的重点。
教材中的制领方法采用的是定数制，如直开领定死为7.5cm，驳头宽定死在8cm，虽然也注明了或由款式定，但是却没有说明由款式定的方法。而在企业的实际生产中，客户订单分为两种：一、客户提供样衣；二、客户提供款式图和规格表。为实现教学与生产接轨，因此要求学生掌握根据样衣或款式图和规格表驳样。在教材中补充这块内容有利于学生应对款式丰富变化的翻驳领的制版，从而适应市场对学生的要求。
【学情分析】
本节课的对象是职高二年级学生。因为职高学生学习能力较弱，所以课堂安排不能过满，因此本堂课只完成用驳样法制翻驳头。针对职高学生学习兴趣较弱的特点，在教学过程中把书本知识和企业实践相联系，激发学生学习兴趣；把灵活的知识公式化，有助于学生掌握。
【教学目标】
1．认知目标：通过教学，使学生掌握用驳样法制驳头。
能力目标：通过对翻驳点、驳头宽点、串口斜度定位方法的学习，使学生能够根据不 同的款式图片进行制图，培养学生的职业能力。
3．德育目标：通过小组竞赛的形式，培养了学生合作学习的态度和能力。
【教学重难点】
重点：掌握用驳样法制翻驳头，并能灵活运用，准确根据款式图片绘制出各种翻驳头的结构图。
难点：充分理解用驳样法制翻驳头的三大原理。
1．将翻驳头的穿着形态以翻驳线为轴对称翻转得到该款式的结构图。
2．翻驳头的形状由翻驳点、驳头宽点及串口线决定。
3．无论图片的大小如何变化，款式的尺寸比例不变。
【教学工具】
教师——样衣、多媒体课件、皮尺、直尺。
学生——两份订单、样衣、大、中、小三幅款式图、比例尺、皮尺、上衣基型。
【教学过程】
一、新课导入（6分钟）
1．任务布置
①展示一份从企业拿过来的原单。
教师：上节课我们已经学习了女西服的配领，那么现在你能依据订单画出该款式领子的样板吗？
学生：表示不能。
②将28个学生分成四组，组与组之间展开“谁是亮眼睛”小竞赛。
③要求：根据订单中的款式图片，目测出该款式中从上平线到翻驳点的距离以及驳头宽点的横向位置及纵向位置。
④小组讨论之后由组长将该组的目测结果填写到表格中。
组一 组二 组三 组四
目测 实量 目测 实量 目测 实量 目测 实量
翻驳点位置
驳头宽点位置 纵向
横向
2．样衣测量
①教师分给每组一件样衣。（因为该订单是已经出货了的单子，所以样衣款式同订单款式）
②要求每组学生用皮尺测量出样衣上翻驳点及驳头宽点的位置。
③教师讲解并演示正确的测量方法。
a.将样衣在桌上摊平。
b.在翻驳点处贴上标识带。
c.找到颈肩点，测量从颈肩点到标识带的垂直距离。记录数据。
d.测量从驳头宽点到标识带的垂直距离。记录数据。
e.测量从驳头宽点到前中心线的垂直距离。记录数据。
f.测量从肩端点到前中心线的垂直距离。
④测量结束后，由组长将实量数据填到上表的“实量”空格中。
⑤教师与学生一起比较目测数据与实量尺寸之间的差异，差异最小的那组荣获今天的“亮眼睛”，同时得出结论：我们的学生还不具备准确目测的能力。
⑥导出今天的新课，根据款式图，用驳样法来制翻驳头。
二、新课讲解（25分钟）
1．原理说明
（1）翻驳领的结构图和着装形态的关系
①用多媒体动画演示将教材中的女西服的翻驳领结构图以翻驳线为轴翻转，得到该翻驳领着装时的效果。
②教师引导学生：将翻驳领结构图以翻驳线为轴翻转可以得到着装时的形态，那么将穿着形态以翻驳线为轴翻转就可以得到什么了？
学生：
③教师用多媒体动画演示将穿着形态以翻驳线为轴翻转得到结构图的过程。
④教师总结
制图原理一：将翻驳领的穿着形态以翻驳线为轴对称翻转得到该款式结构图。
（2）确定驳头形状的关键点

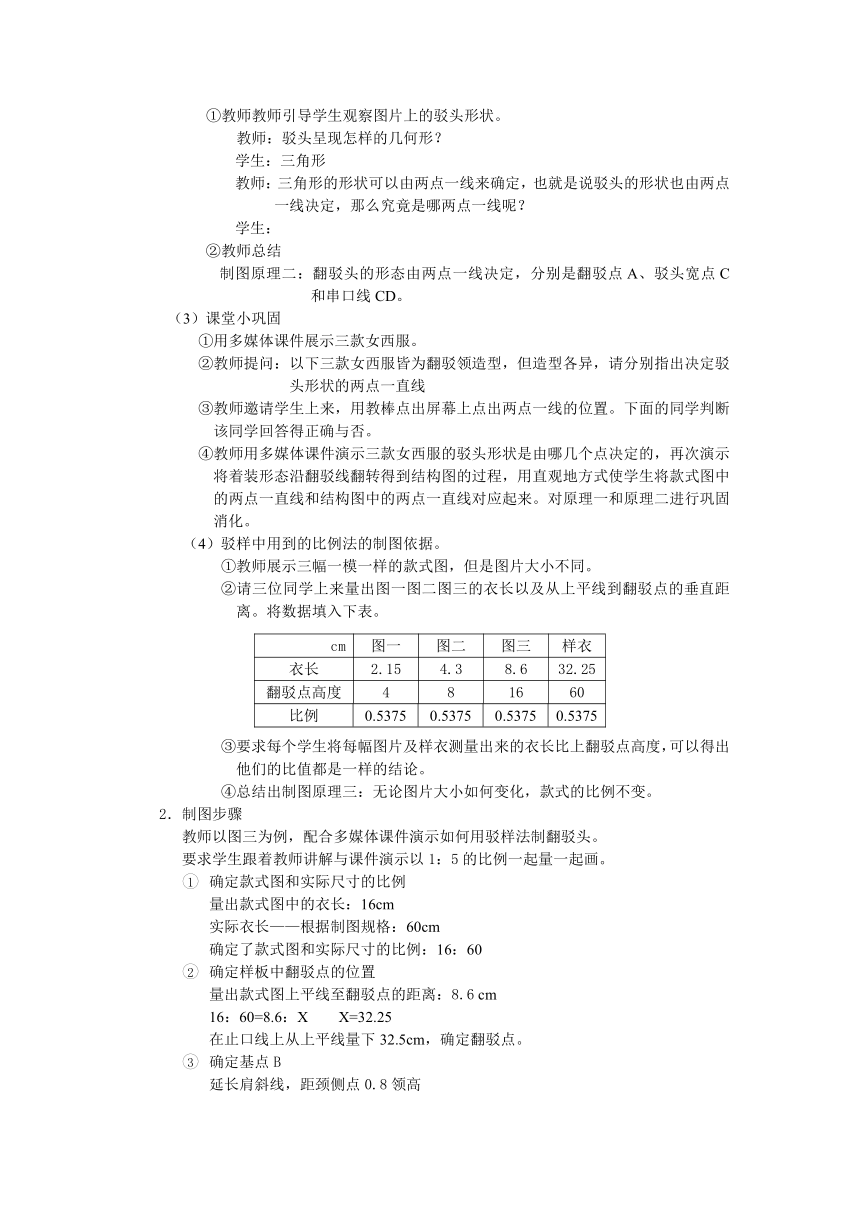

①教师教师引导学生观察图片上的驳头形状。
教师：驳头呈现怎样的几何形？
学生：三角形
教师：三角形的形状可以由两点一线来确定，也就是说驳头的形状也由两点一线决定，那么究竟是哪两点一线呢？
学生：
②教师总结
制图原理二：翻驳头的形态由两点一线决定，分别是翻驳点A、驳头宽点C和串口线CD。
（3）课堂小巩固
①用多媒体课件展示三款女西服。
②教师提问：以下三款女西服皆为翻驳领造型，但造型各异，请分别指出决定驳头形状的两点一直线
③教师邀请学生上来，用教棒点出屏幕上点出两点一线的位置。下面的同学判断该同学回答得正确与否。
④教师用多媒体课件演示三款女西服的驳头形状是由哪几个点决定的，再次演示将着装形态沿翻驳线翻转得到结构图的过程，用直观地方式使学生将款式图中的两点一直线和结构图中的两点一直线对应起来。对原理一和原理二进行巩固消化。
（4）驳样中用到的比例法的制图依据。
①教师展示三幅一模一样的款式图，但是图片大小不同。
②请三位同学上来量出图一图二图三的衣长以及从上平线到翻驳点的垂直距离。将数据填入下表。
cm 图一 图二 图三 样衣
衣长 2.15 4.3 8.6 32.25
翻驳点高度 4 8 16 60
比例 0.5375 0.5375 0.5375 0.5375
③要求每个学生将每幅图片及样衣测量出来的衣长比上翻驳点高度，可以得出他们的比值都是一样的结论。
④总结出制图原理三：无论图片大小如何变化，款式的比例不变。
2．制图步骤
教师以图三为例，配合多媒体课件演示如何用驳样法制翻驳头。
要求学生跟着教师讲解与课件演示以1：5的比例一起量一起画。
确定款式图和实际尺寸的比例
量出款式图中的衣长：16cm
实际衣长——根据制图规格：60cm
确定了款式图和实际尺寸的比例：16：60
确定样板中翻驳点的位置
量出款式图上平线至翻驳点的距离：8.6 cm
16：60=8.6：X X=32.25
在止口线上从上平线量下32.5cm，确定翻驳点。
确定基点B
延长肩斜线，距颈侧点0.8领高
确定驳口线
A点和B点的连线。
确定驳头宽点C。
确定C点的纵向距离
量出款式图中上平线至驳头宽点的距离：3cm
16：60=3：X X=11.25
确定C点的横向距离
约在肩端点至搭门线距离的1/3处
确定串口斜度
根据款式图中的斜度目测得出。
确定驳头形态
连接AC，CD，将驳头以驳口线为轴翻转
确定领口斜线
延长串口线使之与直开领相交，在斜线上取1.3与颈侧点相连。
三、课堂练习（10分钟）
要求学生根据款式三以1：5的比例用驳样法画出驳头。制图规格：衣长60cm，肩宽40cm，领座高3cm。翻领宽4cm。
四、课堂小结（3分钟）
用表格的形式作课堂小结。
制图步骤 方法 制图原理
第一步： 确定比例 ①图片尺寸与样板尺寸的比例确定 比例法 原理三：无论图片大小如何变化，款式的比例不变。
第二步： 两点一线 ②翻驳点的确定 比例法 原理二：翻驳头的形态由两点一线决定：分别是翻驳点A、驳头宽点C和串口线CD。
③基点的确定 公式法
④驳头宽点的确定 比例法
⑤串口斜度的确定 目测法
第三步： 对称翻转 ⑥驳头样板的确定 对称法 原理一：将翻驳头的着装形态以翻驳线为轴对称翻转可得到该款式的结构图。
五、课后作业（1分钟）
1．基础作业：根据下面的订单要求，完成该款式驳头部分的1：1大样。
2．拓展作业：根据下面的订单要求，完成该款式除配领外的净样板，要求以1：1的纸样形式将其制作。
第一次款式样08-5-9 APPAREL DIVISION WOMEN’S SUIT LOGO PLACEMENT/LINE ART
DATE: REV DATE: REV DATE: REV DATE: PM: Fty/Sourcing office: STYLE#: 328997AS
CATEGORY: WSG WOMEN’S LEISURE GRAPHIC Size range: AS-AXL DEV:CC SEASON: SP09 EXP#: 593631
ENG:TL
DESCRIPTION:
MEDIUM LOGO PLACEMENT +/-^1cm Pls refer to schematic.
第一次款式样08-1-9 APPAREL DIVISION WOMEN’S SUIT PRELMINARY SPEC. BLOCK STYLE USED： BASED ON HOO8 WSG 324240ASSPECIAL GRADE：Fty/Sourcing office: NIGSTYLE#： 328997ASCATEGORY： WSG WOMEN’S LEISURE GRAPHICSize range: AS-AXLDEV： CCSEASON SP09EXP #： 593631ENG： TLDESCRIPTION：Slim fit(5.5jsy) DATE:1-9PATTERN MAKER/SAMPLE MAKER:MEAS CODEGARMENT SPECIFICATIONSTOLE1ST2ND3RDFINALRANCEMEASMEASMEASSIZE M110BODY WIDTH 胸宽1.047.0120NECK OPENING 领围^137.0122SHOULDER WIDTH 肩宽^140.0125WAIST WIDTH 腰宽^138.0100BODY LENGTH 衣长^1.560.0137SLEEVE LENGTH 袖长1.554.0N/ACOLLAR HEIGHT 领座0.53.0145COLLAR WIDTH 翻领0.55.0STANDARD STITCH LENGTH: 13-16 Stitches per 3cmSEAM TYPES: CONSTRUCTION DETAILS：工艺要求 REMARKS:Base on H007 WSG 324240,pls go ahead for placement tee. 胸围放松量10厘米。收腰，腰节线断开，再向下5厘米断开，钉装饰带扣袢。肩缝分割。翻驳领，圆装袖，袖口开衩，钉装饰纽3粒。
【板书设计】
【教学后记】
我认为在本堂课的教学中，两个方面做得较好：
①把企业订单以及企业制图方法带进课堂，将课本知识与企业的生产实际很好地结合起来，既激发了学生的学习兴趣，又培养了学生的职业能力。
②利用多媒体课件较好地突破了难点，使学生充分地理解了三个制图原理，从而掌握了根据款式图制翻驳头的制图方法，达到了本堂课的教学目标。
