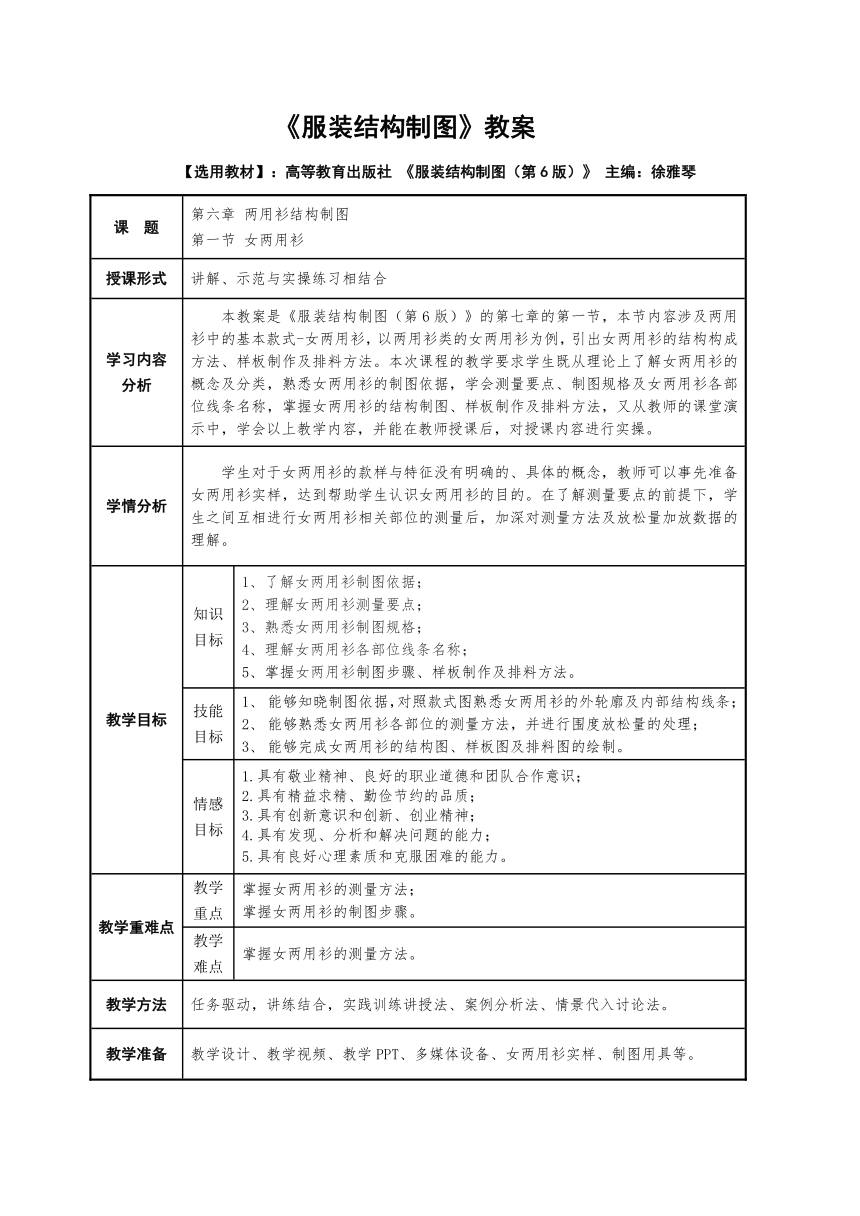

《服装结构制图》教案
【选用教材】：高等教育出版社 《服装结构制图（第6版）》 主编：徐雅琴
课 题 第六章 两用衫结构制图 第一节 女两用衫
授课形式 讲解、示范与实操练习相结合
学习内容 分析 本教案是《服装结构制图（第6版）》的第七章的第一节，本节内容涉及两用衫中的基本款式-女两用衫，以两用衫类的女两用衫为例，引出女两用衫的结构构成方法、样板制作及排料方法。本次课程的教学要求学生既从理论上了解女两用衫的概念及分类，熟悉女两用衫的制图依据，学会测量要点、制图规格及女两用衫各部位线条名称，掌握女两用衫的结构制图、样板制作及排料方法，又从教师的课堂演示中，学会以上教学内容，并能在教师授课后，对授课内容进行实操。
学情分析 学生对于女两用衫的款样与特征没有明确的、具体的概念，教师可以事先准备女两用衫实样，达到帮助学生认识女两用衫的目的。在了解测量要点的前提下，学生之间互相进行女两用衫相关部位的测量后，加深对测量方法及放松量加放数据的理解。
教学目标 知识目标 1、了解女两用衫制图依据； 2、理解女两用衫测量要点； 3、熟悉女两用衫制图规格； 4、理解女两用衫各部位线条名称； 5、掌握女两用衫制图步骤、样板制作及排料方法。
技能目标 能够知晓制图依据，对照款式图熟悉女两用衫的外轮廓及内部结构线条； 能够熟悉女两用衫各部位的测量方法，并进行围度放松量的处理； 能够完成女两用衫的结构图、样板图及排料图的绘制。
情感目标 1.具有敬业精神、良好的职业道德和团队合作意识； 2.具有精益求精、勤俭节约的品质； 3.具有创新意识和创新、创业精神； 4.具有发现、分析和解决问题的能力； 5.具有良好心理素质和克服困难的能力。
教学重难点 教学重点 掌握女两用衫的测量方法； 掌握女两用衫的制图步骤。
教学难点 掌握女两用衫的测量方法。
教学方法 任务驱动，讲练结合，实践训练讲授法、案例分析法、情景代入讨论法。
教学准备 教学设计、教学视频、教学PPT、多媒体设备、女两用衫实样、制图用具等。
教学 环节 教学内容 教学意图
引思 导学 情境导入：通过视频《两用衫款式及结构特点介绍》，引出两用衫的基本款—女两用衫。 任务：女两用衫结构制图 情景案例引出课题，明确任务

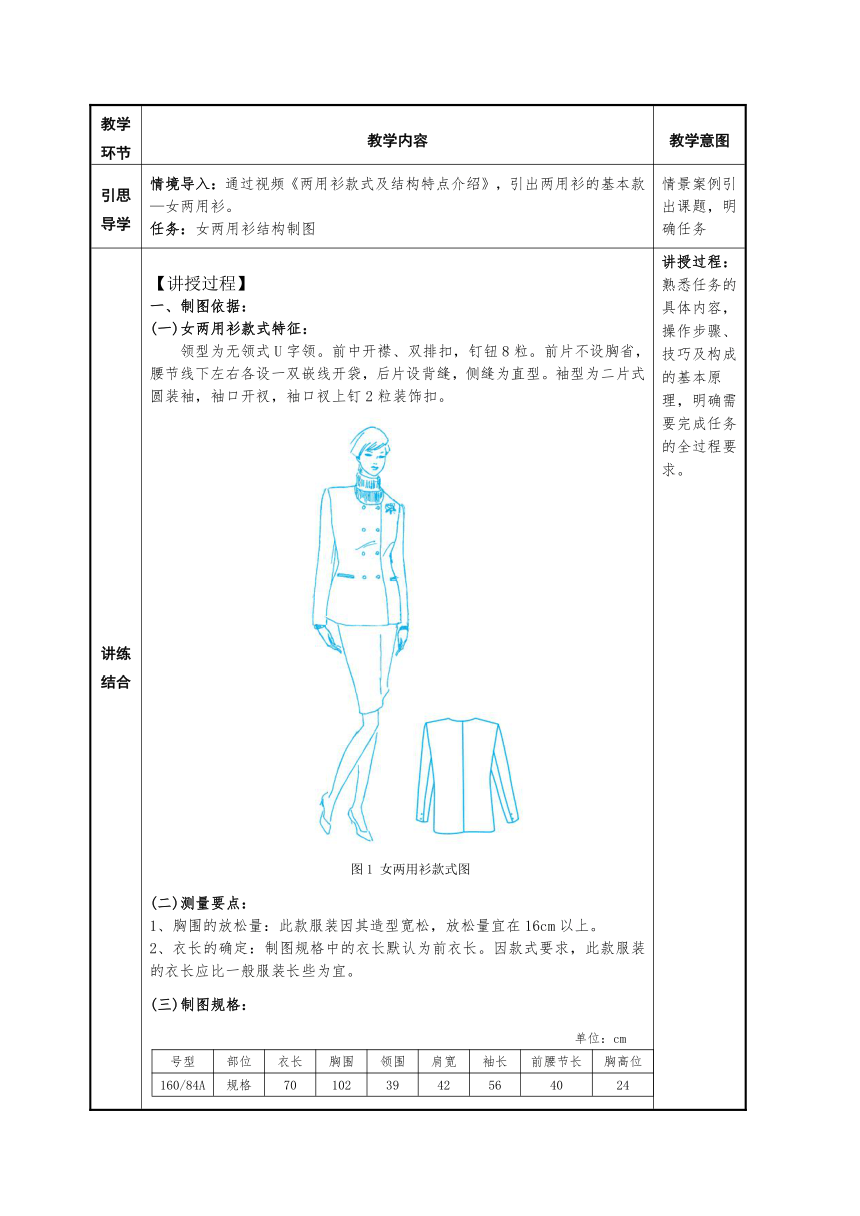

讲练 结合 【讲授过程】 一、制图依据： (一)女两用衫款式特征： 领型为无领式U字领。前中开襟、双排扣，钉钮8粒。前片不设胸省，腰节线下左右各设一双嵌线开袋，后片设背缝，侧缝为直型。袖型为二片式圆装袖，袖口开衩，袖口衩上钉2粒装饰扣。 图1 女两用衫款式图 (二)测量要点： 1、胸围的放松量：此款服装因其造型宽松，放松量宜在16cm以上。 2、衣长的确定：制图规格中的衣长默认为前衣长。因款式要求，此款服装的衣长应比一般服装长些为宜。 (三)制图规格： 单位：cm 号型部位衣长胸围领围肩宽袖长前腰节长胸高位160/84A规格701023942564024

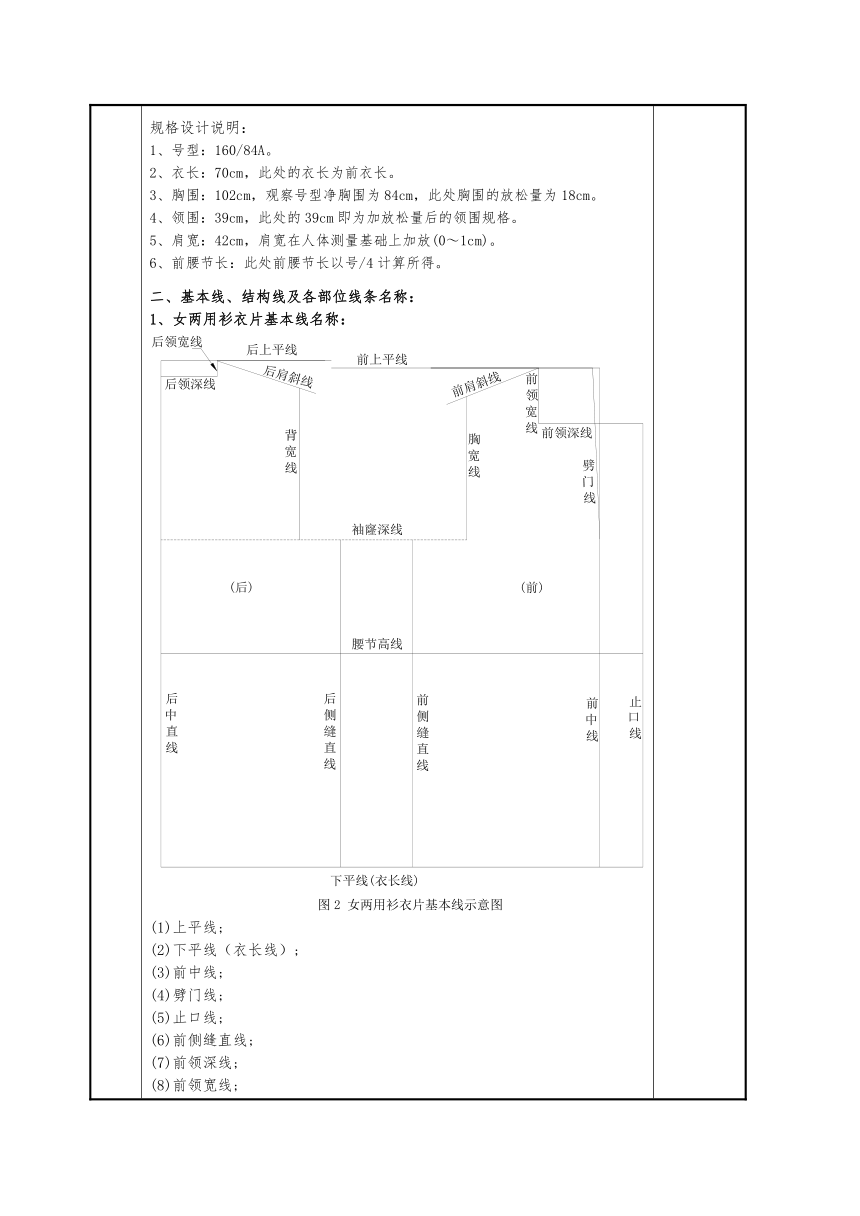

规格设计说明： 1、号型：160/84A。 2、衣长：70cm，此处的衣长为前衣长。 3、胸围：102cm，观察号型净胸围为84cm，此处胸围的放松量为18cm。 4、领围：39cm，此处的39cm即为加放松量后的领围规格。 5、肩宽：42cm，肩宽在人体测量基础上加放(0～1cm)。 6、前腰节长：此处前腰节长以号/4计算所得。 二、基本线、结构线及各部位线条名称： 1、女两用衫衣片基本线名称： 图2 女两用衫衣片基本线示意图 (1)上平线; (2)下平线（衣长线）; (3)前中线; (4)劈门线; (5)止口线; (6)前侧缝直线; (7)前领深线; (8)前领宽线; (9)前肩斜线; (10)袖窿深线; (11)胸宽线; (12)后中直线; (13)后侧缝直线; (14)后领深线; (15)后领宽线; (16)后肩斜线; (17)背宽线。 2、女两用衫衣片结构线名称： 图3 女两用衫衣片结构线示意图 (1)前领圈弧线； (2)前肩斜线； (3)止口线； (4)前袖窿弧线； (5)前侧缝线； (6)前底边线； (7)袋口线； (8)纽位线； (9)后中弧线； (10)后领圈弧线； (11)后肩斜线； (12)后袖窿弧线； (13)后侧缝线； (14)后底边线。 3、女两用衫衣片各部位名称： 图4 女两用衫衣片各部位示意图 (1)衣长; (2)前腰节长; (3)前领深; (4)前领宽/2; (5)前肩宽/2; (6)前肩斜度; (7)前袖窿深; (8)前胸宽/2; (9)前胸围/2; (10)前摆围/2; (11)袋位; (12)纽位; (13)叠门宽; (14)后中长; (15)后领深; (16)后领宽/2; (17)后肩宽/2; (18)后肩斜度; (19)后袖窿深; (20)后背宽/2; (21)后胸围/2; (22)后摆围/2; (23)AH; (24)领圈/2。 4、女两用衫袖片基本线名称： (1)上平线； (2)前偏袖直线(外)； (3)前袖侧直线； (4)前偏袖直线(内)； (5)下平线(袖长线)； (6)袖斜线； (7)袖山高线； (8)袖肘高线； (9)袖中线； (10)后偏袖直线(外)； (11)后袖侧直线； (12)后偏袖直线(内)。 图5 女两用衫袖片基本线示意图 5、女两用衫袖片结构线名称： 1)大袖： ①袖山弧线; ②前偏袖弧线; ③前袖侧弧线; ④后袖侧弧线; ⑤后偏袖弧线; ⑥袖口弧线; ⑦袖衩长线； ⑧袖衩宽线。 2)小袖： ①袖底弧线； ②前偏袖弧线； ③后偏袖弧线； ④袖口弧线； ⑤袖衩长线； ⑥袖衩宽线。 图6 女两用衫袖片结构线示意图 6、女两用衫袖片各部位名称： (1)袖肥宽； (2)袖山高； (3)袖肘高； (4)袖长； (5)后袖内侧偏量； (6)前偏袖宽； (7)后偏袖宽； (8)袖衩； (9)袖口宽。 图7 女两用衫袖片各部位示意图 7、女两用衫零部件名称： 图8 女两用衫零部件名称示意图 (1)挂面； (2)后领贴边； (3)袋嵌线（上）； (4)袋嵌线（下）； (5)袋垫； (6)下袋布； (7)上袋布。 三、结构制图： (一)女两用衫衣片基本线制图顺序： 1、前衣片：具体图示及确定方法参见教材P157及PPT。 (1)前中线① (2)前上平线② (3)下平线（衣长线）③ (4)前腰节长线④ (5)止口线⑤ (6)前侧缝直线⑥ (7)胸高位⑦ (8)劈门线⑧ (9)前领深线⑨ (10)前领宽线⑩ (11)前肩斜线 (12)袖窿深线 (13)胸宽线 2、后衣片：具体图示及确定方法参见教材P157及PPT。 (14)后侧缝直线 (15)后上平线 (16)后中线 (17)后领深线 (18)后领宽线 (19)后肩斜线 (20)背宽线 (21)袖窿深线调整 3、制图质量要求：线条横平竖直，规格标注清晰，框架线条及标注线均以细实线表现，长度及围度规格定位准确。 (二)女两用衫衣片结构线顺序： 1、前衣片：具体图示及确定方法参见教材P158及PPT。 (1)前领圈弧线① (2)前肩斜线② (3)止口线调整③ (4)前袖窿弧线④ (5)前侧缝线⑤ (6)前底边线⑥ (7)纽位⑦ (8)前袋定位⑧ (9)前袋⑨ 2、后衣片：具体图示及确定方法参见教材P158及PPT。 (10)后肩斜线⑩ (11)后领圈弧线 (12)后中线 (13)后袖窿弧线 (14)后侧缝线 (15)后底边线 (三)女两用衫袖片基本线顺序：具体图示及确定方法参见教材P159及PPT。 (1)前袖侧直线① (2)上平线② (3)下平线(袖长线)③ (4)后袖侧直线④ (5)袖斜线⑤ (6)后袖侧内偏量⑥ (7)袖山高线⑦ (8)袖中线⑧ (9)袖肘高线⑨ (10)前偏袖直线（外）⑩ (11)前偏袖直线（内） (12)后偏袖直线（外） (13)后偏袖直线（内） (四)女两用衫袖片结构线顺序：具体图示及确定方法参见教材P159及PPT。 (1)前袖侧弧线① (2)前偏袖弧线（外）② (3)袖口宽定位③ (4)袖衩④ (5)袖口弧线⑤ (6)后袖侧弧线⑥ (7)后偏袖弧线（外）⑦ (8)袖山弧线⑧ (9)前偏袖弧线（内）⑨ (10)后偏袖弧线（内）⑩ (11)袖底弧线 3、制图质量要求：线条顺直，弧线弧度准确到位，规格标注清晰，标注线及基本线（辅助线）以细实线表现，结构线（轮廓线）以粗实线表现。 4、结构图绘制要点提示： (1)袖山弧线绘制方法参见教材P159及PPT。 (2)袖底弧线绘制方法参见教材P159及PPT。 四、样板制作： (一)女两用衫样板制作要求及方法： 面样板： 1、面样板的放缝：具体图示参见教材P160及PPT。 (1)放缝各部位规格： ①侧缝线=1.5cm； ②肩缝线=1.5cm； ③后中线=2cm ④其余均为1cm； ⑤前袋垫、嵌线及袋布均为毛样。 (2)放缝要求： ①按要求的规格取平行线作放缝的处理； ②为保证女两用衫侧缝线与肩缝线的平服度取1.5cm相对优于1cm； 2、面样板的贴边：参见教材P160及PPT。 (1)挂面宽=2cm； (2)下摆贴边=4cm。 (3)贴边要求：按要求的规格取平行线作贴边的处理。为保证贴边部位的平服度，贴边的宽度应以4～5cm为宜。 3、面样板的零部件配置：参见教材P161及PPT。 (1)挂面； (2)后领贴边； (3)前袋垫、嵌线及袋布。 4、面样板的丝绺标记：参见教材P160～161及PPT。 (1)丝绺标记具体部位： 前衣片、后衣片、袖片、挂面，后领贴边、前袋袋垫、前袋嵌线及袋布。(2)丝绺标记制作要求： 丝绺标记应贯通样板上下，为裁剪时对准布料的丝绺线提供依据； (3)样板的丝绺标记见PPT相关图示。 5、面样板的定位标记：参见PPT。 (1)定位标记具体部位： ①前衣片：前袖标点、前腰侧线及缝份与挂面、贴边宽度。 ②后衣片：后袖标点、后腰侧线及缝份与贴边宽度。 ③袖片：袖标点、袖肘高点及缝份与贴边宽度。 (2)定位标记制作要求： ①边缘部位的定位标记：形状为三角形，长度为0.3～0.5cm；宽度为0.3cm； ②中间部位的定位标记：打孔器或用锥子钻眼。 6、样板的文字标记：参见PPT。 (1)文字标记具体部位：前衣片、后衣片、袖片及零部件。 (2)文字标记制作要求： ①前衣片：JK-1、前衣片、面╳2、M; ②后衣片：JK-1、后衣片、面╳1、M; ③大袖片：JK-1、大袖片、面╳2、M; ④小袖片: JK-1、小袖片、面╳2、M； ⑤挂面：JK-1、挂面、面╳2、M； ⑥后领贴边：JK-1、后领贴边、面╳1、M; ⑦前袋垫：JK-1、前袋垫、面╳2、M； ⑧上嵌线：JK-1、上嵌线、面╳2、M； ⑨下嵌线：JK-1、下嵌线、面╳2、M。 里样板： 1、里样板配置：前衣片、后衣片、大袖片、小袖片、袋布。 2、里样板丝绺标记：参见PPT。 3、里样板定位标记：参见PPT。 4、里样板文字标记：参见PPT。 衬样板： 1、衬样板配置： 1）全衬：前衣片、挂面、后领贴边。配置方法同面样板。 2）部分衬：后衣片上部、后衣片贴边、大、小袖口贴边及袖衩。配置方法参见PPT。 2、衬样板丝绺标记：参见PPT 3、衬样板定位标记：参见PPT。 4、衬样板文字标记：参见PPT。 (二)女两用衫排料制作： (一)样板排料具体操作方法： 1、面样板排料具体操作方法：具体图示参见教材P166及PPT。 (1)宽度（门幅）：144cm；长度：衣长+袖长+10cm。 (2)双幅排料； (3)样板数量:9片。 2、里样板排料具体操作方法：具体图示参见PPT。 (1)宽度（门幅）：144cm；长度：衣长+袖长-8cm。 (2)双幅排料； (3)样板数量:6片。 3、衬样板排料具体操作方法：具体图示参见PPT。 (1)宽度（门幅）：150cm；长度：衣长+6cm。 (2)双幅排料； (3)样板数量:10片。 4、排料要求： (1)排料前，核对样板数量，包括零部件； (2)布料经向与样板经向丝绺线对准； (3)划线要顺直、清晰、准确、齐全。 (4)先排大片，后排小片； (5)布料的门幅与排料的长度有直接的关联； (6)单幅与双幅排料均可。 【案例讨论】 以提问讨论加深理解： 提问： 1）肩斜斜度参考垫肩高度确定的原因。 2）上装劈门产生的原因。 3）里布缝份处加放松量的原因。 总结： 教师根据教材P165～166“制图要领及说明”部分进行归纳总结。 引入案例分析讨论： 案例1：两片式圆装袖前偏量与后偏量设置方法解析。 1、衣袖偏袖位置如下图： 图9 袖片前后偏袖位置示意图 2、具体解析： 由上图可以看出，前偏量与后偏量的设置是通过前后袖侧线的偏移形成的。当偏袖量变化时，观察其变化规律。 (二)引导学生：从以上的案例分析，前后偏袖产生的原因及变化规律？ 1、前后偏袖产生的原因。 2、偏袖的控制量是如何确定的？ (三)教师点评： 两片式圆装袖的拼缝偏离前后袖侧线一定距离，其目的是为了不使袖拼缝过于显露。考虑前偏量及后偏量的大小，应取决于袖的弯势形状和面料质地性能。如果款式要求袖片造型具有里外侧弯势，则偏量不宜太大；如果款式要求袖片造型里外侧线呈直线形，则偏量可以比较大，一片式衣袖就是达到最大偏量的典型例证。如果面料质地疏松的，偏量可以大些；面料质地紧密的，则偏量不宜太大。根据传统习惯，男女装均有一定的前偏量，而后偏量则男装衣袖一般仅在上部有较小的后偏量；女装衣袖则有一定的后偏量。一般情况下，前偏量大于后偏量。 前偏袖的控制量一般为2～3cm；后偏袖的控制量为0～2cm。 【实操训练】 一、以学生自身的测量规格为基础，在净胸围的基础上加放松量16～20cm。按身高确定衣长，得到学生自身的女两用衫的制图规格。教学目的是让学生充分融入到实际的案例中去亲身感受，从而获取相应的知识，同时提高动手能力。 二、绘制女两用衫的基本线、结构线及各部位名称的图示：要求学生用草图形式在纸上绘制。教学目的是让学生熟悉并加深记忆，为后续的教学内容的讲解作铺垫。 三、按授课内容进行1:1女两用衫结构图、样板图及排料图的实操练习：每位学生准备3张大白纸及相关工具，在教师的辅导下绘制女两用衫的结构图，并拓制样板、加放缝份及贴边后沿边剪下，然后将剪下来的样板放在另一张大白纸上进行排料的实操练习。学生制作过程中，教师应不断巡视，发现学生有问题要及时解答，并实际演示。教学目的是让学生充分融入到实际的案例中去亲身感受，从而获取相应的知识，同时提高动手能力。 讲授过程： 熟悉任务的具体内容，操作步骤、技巧及构成的基本原理，明确需要完成任务的全过程要求。 案例讨论： 通过两片式圆装袖前偏袖与后偏袖设置方法案例的引入，引导学生进行具体分析，从而加深对具体问题的理解，达到“既要知其然，更要知其所以然”的教学目的。 实操训练： 通过实操训练，熟悉并进而掌握人体的测量方法、学会女两用衫制图规格的设计方法，熟悉并进而掌握女两用衫的结构制图步骤、样板制作和排料方法。
任务 拓展 根据个人动手能力，完成一款女两用衫的结构制图。 根据学生能力有针对性的完成拓展作业。
归纳 总结 回顾教学板书与PPT，教师对学生的规格设计结果，结合课堂讲授知识进行总结，引导学生重点总结女两用衫的规格设计要点及部位线条名称，要求学生理解规格设计要点并熟记女两用衫部位线条名称的相关内容，掌握结构制图步骤、样板制作及排料方法。总结重难点： 1、女两用衫制图依据； 2、女两用衫规格设计要点； 3、女两用衫结构制图、样板制作及排料方法要点总结。
作业 布置 学生利用课余时间： 1、熟悉规格设计的方法，并分析出其胸围放松量大小的变化，确定相应的女两用衫规格。 2、熟悉并背诵女两用衫各部位线条名称，达到较熟练的程度，要求下次课能进行默写练习。 3、绘制女两用衫结构图，达到较熟练程度，要求下次课能进行默写练习。 4、绘制女两用衫样板图。 5、按照所学的女两用衫排料方法，变化门幅宽度，练习排料。
