第六章 西裤结构制图
第二节 男西裤
教学目标：
知识目标：
掌握男西裤结构制图的基础知识。理解结构制图的基本原理。
技能目标：
提高学生的男西裤制图能力，为男西裤结构设计打下基础。
情感目标：
培养学生的观察分析能力，以及科学求实的学风和严禁的思维方法
教学重点、难点：
男西裤的结构制图步骤。
大裆斜线倾斜度以及裤子窿门宽大小的确定。
教 学 过 程
教学 环节 教师讲授、指导（主导）内容 学生学习、操作 （主体）活动 时间 分配

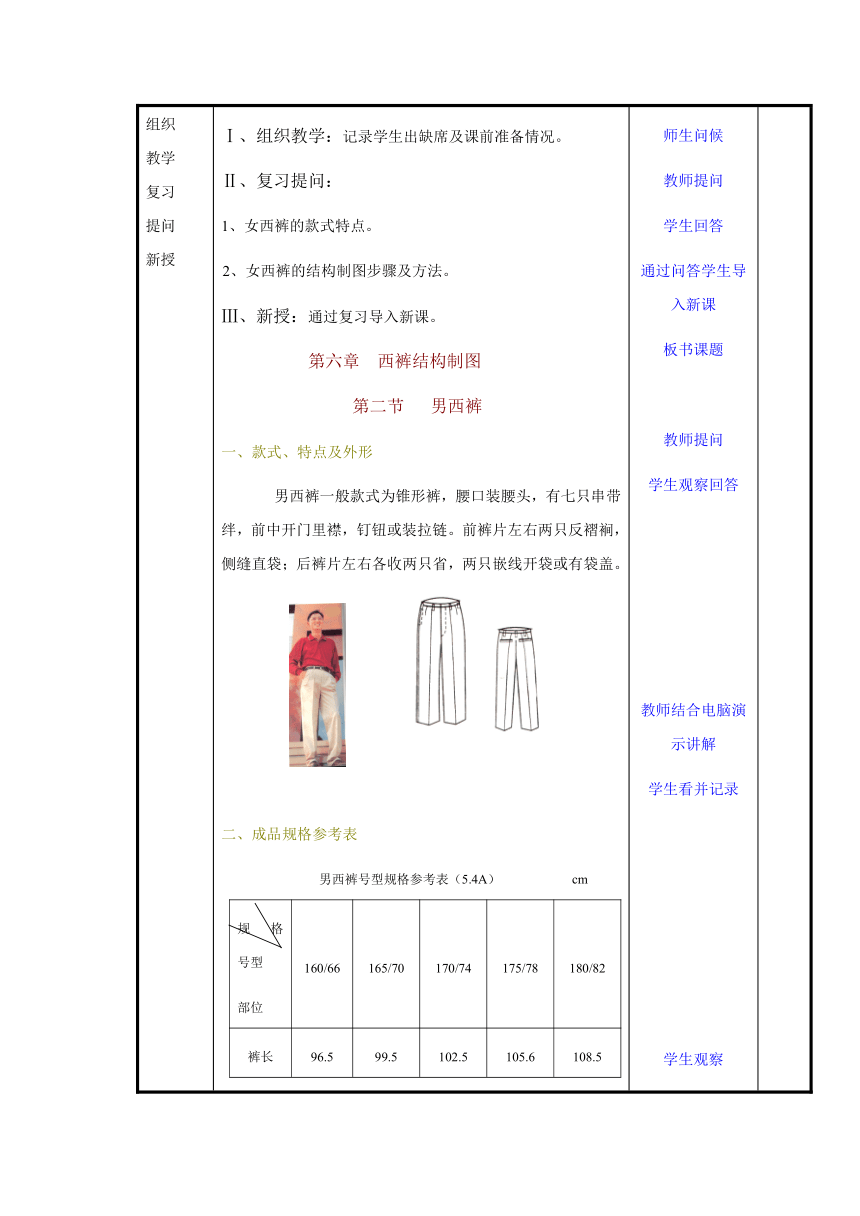

组织 教学 复习 提问 新授 小结 巩固 练习 Ⅰ、组织教学：记录学生出缺席及课前准备情况。 Ⅱ、复习提问： 1、女西裤的款式特点。 2、女西裤的结构制图步骤及方法。 Ⅲ、新授：通过复习导入新课。 第六章 西裤结构制图 第二节 男西裤 一、款式、特点及外形 男西裤一般款式为锥形裤，腰口装腰头，有七只串带绊，前中开门里襟，钉钮或装拉链。前裤片左右两只反褶裥，侧缝直袋；后裤片左右各收两只省，两只嵌线开袋或有袋盖。 二、成品规格参考表 男西裤号型规格参考表（5.4A） cm 规格 号型 部位160/66165/70170/74175/78180/82裤长96.599.5102.5105.6108.5腰围6872768084臀围93.696.8100103.2106.4

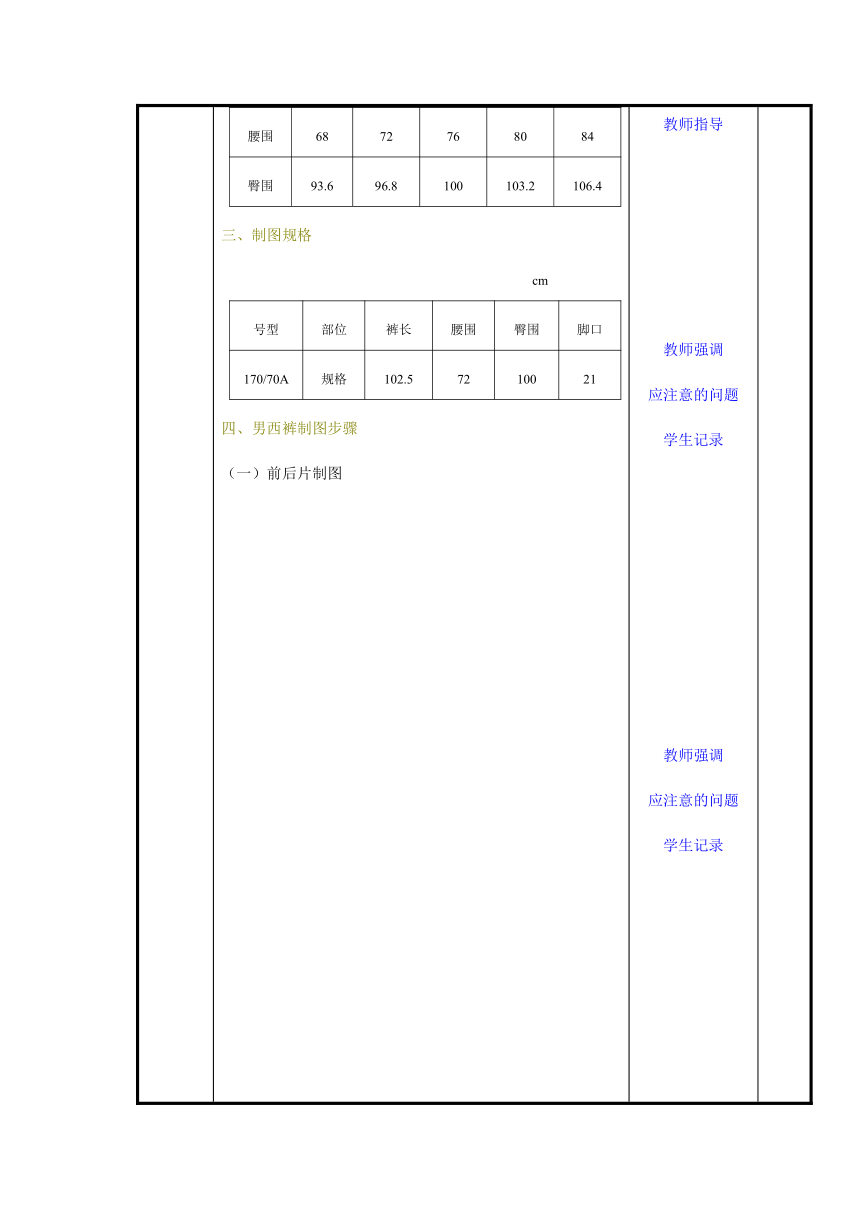

三、制图规格 cm 号型部位裤长腰围臀围脚口170/70A规格102.57210021

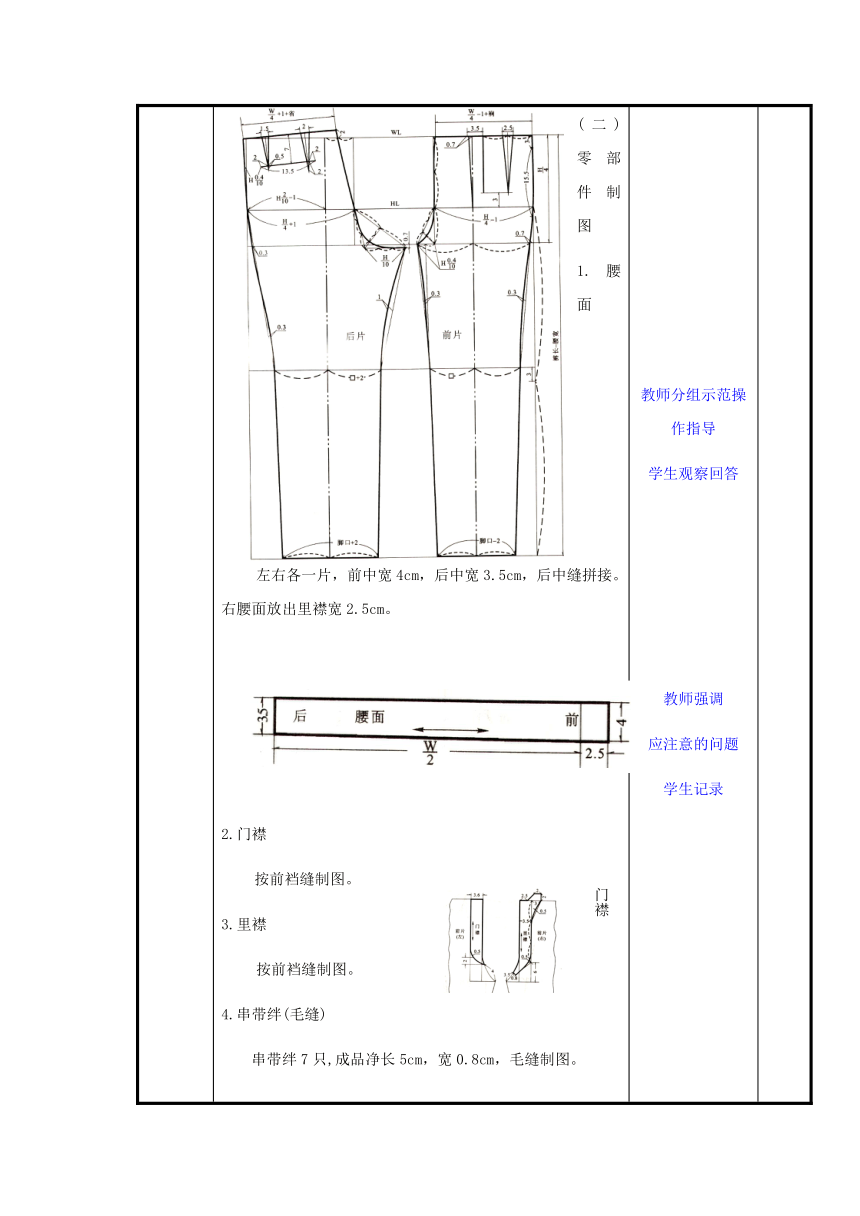

四、男西裤制图步骤 （一）前后片制图 (二)零部件制图 1.腰面 左右各一片，前中宽4cm，后中宽3.5cm，后中缝拼接。右腰面放出里襟宽2.5cm。 2.门襟 (
门襟
)按前裆缝制图。 3.里襟 按前裆缝制图。 4.串带绊(毛缝) 串带绊7只,成品净长5cm，宽0.8cm，毛缝制图。 (
串带绊
)5.后袋盖与嵌条 上口斜度按后裤片袋口斜度。 (
后袋盖与嵌条
) (
侧缝袋布与袋垫
) 6.侧缝袋布与袋垫（毛缝） 下层袋布按上层在袋口处放出1.5cm，袋口大根据袋口下封口加2cm。 7.后袋布与袋垫（毛缝） 袋布斜度按后袋口斜度。 (
表袋与袋垫
) (
后袋布与袋垫
) 8.表袋布与袋垫（毛缝） 表袋口大7.5cm。 9.大小裤底（毛缝） (
大小裤底
)小裤底对折连口。 10.贴膝绸（毛缝） 贴膝绸有统膝绸和半膝绸两种，半膝绸。 (
贴膝绸
) 五、重叠制图法 男女西裤后裤片的结构制图，可以根据成品规格尺寸单独制图，也可以根据前裤片来制后裤片结构图。在服装加工时，特别是单条西裤的裁剪，经常采用将裁剪好的前裤片叠放在面料上，根据前裤片定位放出，来制后裤片的结构图，这种制图方法称为重叠法。在单条西裤裁剪时速度快，不容易出差错。 1.前后片结构制图 2.制图要点 前裤片制图方法与普通男西裤相同。 (2) 根据前裤片的轮廓线（用虚线表示）制图时，先定出①侧缝困势：在臀围线上由前片侧缝线放出H0.4/10左右;②后臀围大：H/4＋1；③后缝困势;在腰口线上，离烫迹线H0.4/10左右。 (3) 按前裤片的中裆大，脚口大两边各放出2cm。 (4) 其余部位制图方法相同。 六、放缝与排料 1.前后裤片的放缝。 脚口贴边放缝3～4cm，如果是外翻边，放缝10cm。 (
前后裤片的放缝
) 2.西裤的排料 双幅料单条裤子排料。 门幅：144cm 用料计算：裤长－腰宽＋贴边＋起翘＋放缝＋缩率＝裤长＋4～5≈107cm。 (
西裤的排料
) ①腰面②门里襟③后袋盖④串带褂⑤袋垫 男西裤制图过程中，主要讲解了如下两个方面： 1、男西裤的款式特点。 2、男西裤的结构制图步骤及方法。 制图时，注意各部位规格尺寸的准确性，先画主部件，后画零部件，先画外轮廓线，后画内部结构线。 要求： 1、说明男西裤的款式特点。 2、按1：5的比例，绘制男西裤的结构图。 3、按1：1的比例，绘制男西裤的结构图，并放缝进行实际剪裁。 师生问候 教师提问 学生回答 通过问答学生导入新课 板书课题 教师提问 学生观察回答 教师结合电脑演示讲解 学生看并记录 学生观察 教师指导 教师强调 应注意的问题 学生记录 教师强调 应注意的问题 学生记录 教师分组示范操作指导 学生观察回答 教师强调 应注意的问题 学生记录 教师分组示范操作指导 学生观察回答 教师启发 学生讨论总结 教师板书 教师启发 学生讨论总结 教师板书 、 教师强调 应注意的问题 学生记录 教师总结 按教师要求 学生练习
