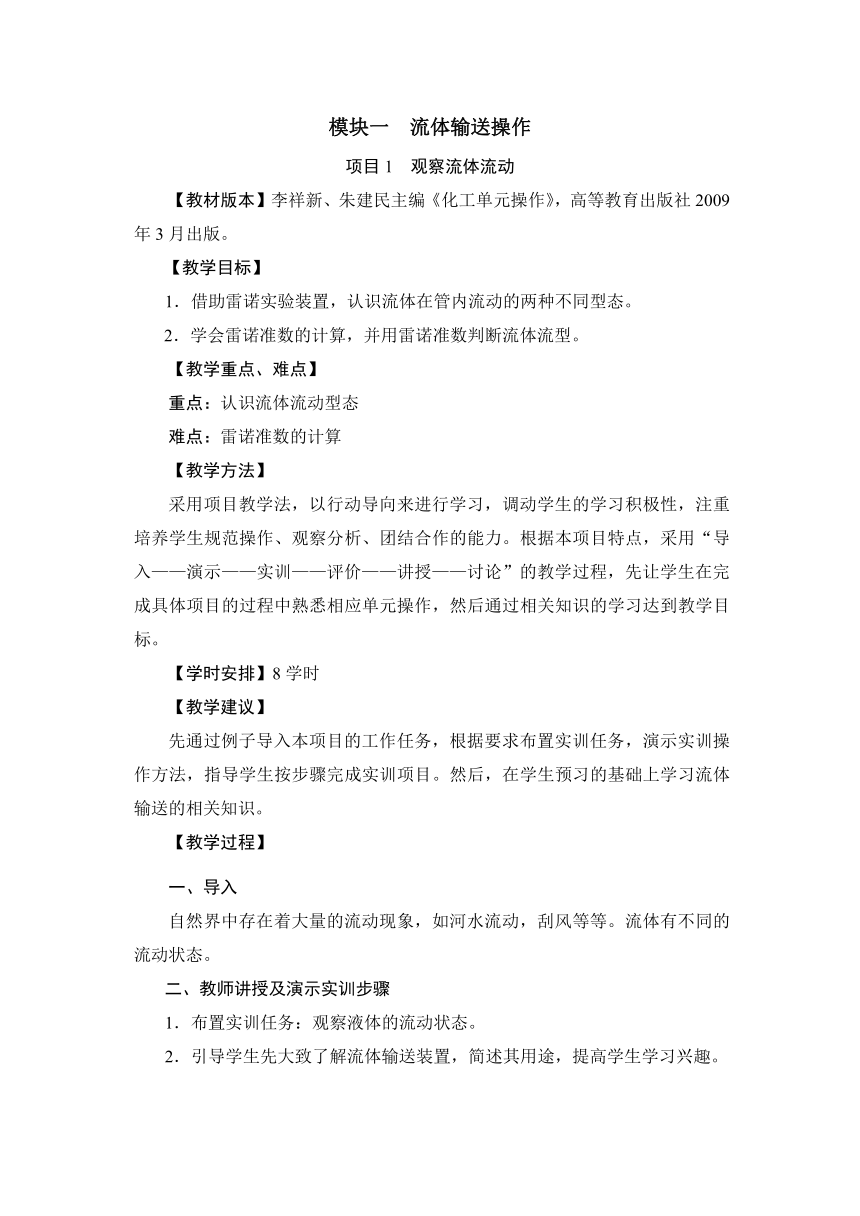

模块一 流体输送操作
项目1 观察流体流动
【教材版本】李祥新、朱建民主编《化工单元操作》,高等教育出版社2009年3月出版。
【教学目标】
1.借助雷诺实验装置,认识流体在管内流动的两种不同型态。
2.学会雷诺准数的计算,并用雷诺准数判断流体流型。
【教学重点、难点】
重点:认识流体流动型态
难点:雷诺准数的计算
【教学方法】
采用项目教学法,以行动导向来进行学习,调动学生的学习积极性,注重培养学生规范操作、观察分析、团结合作的能力。根据本项目特点,采用“导入——演示——实训——评价——讲授——讨论”的教学过程,先让学生在完成具体项目的过程中熟悉相应单元操作,然后通过相关知识的学习达到教学目标。
【学时安排】8学时
【教学建议】
先通过例子导入本项目的工作任务,根据要求布置实训任务,演示实训操作方法,指导学生按步骤完成实训项目。然后,在学生预习的基础上学习流体输送的相关知识。
【教学过程】
一、导入
自然界中存在着大量的流动现象,如河水流动,刮风等等。流体有不同的流动状态。
二、教师讲授及演示实训步骤
1.布置实训任务:观察液体的流动状态。
2.引导学生先大致了解流体输送装置,简述其用途,提高学生学习兴趣。

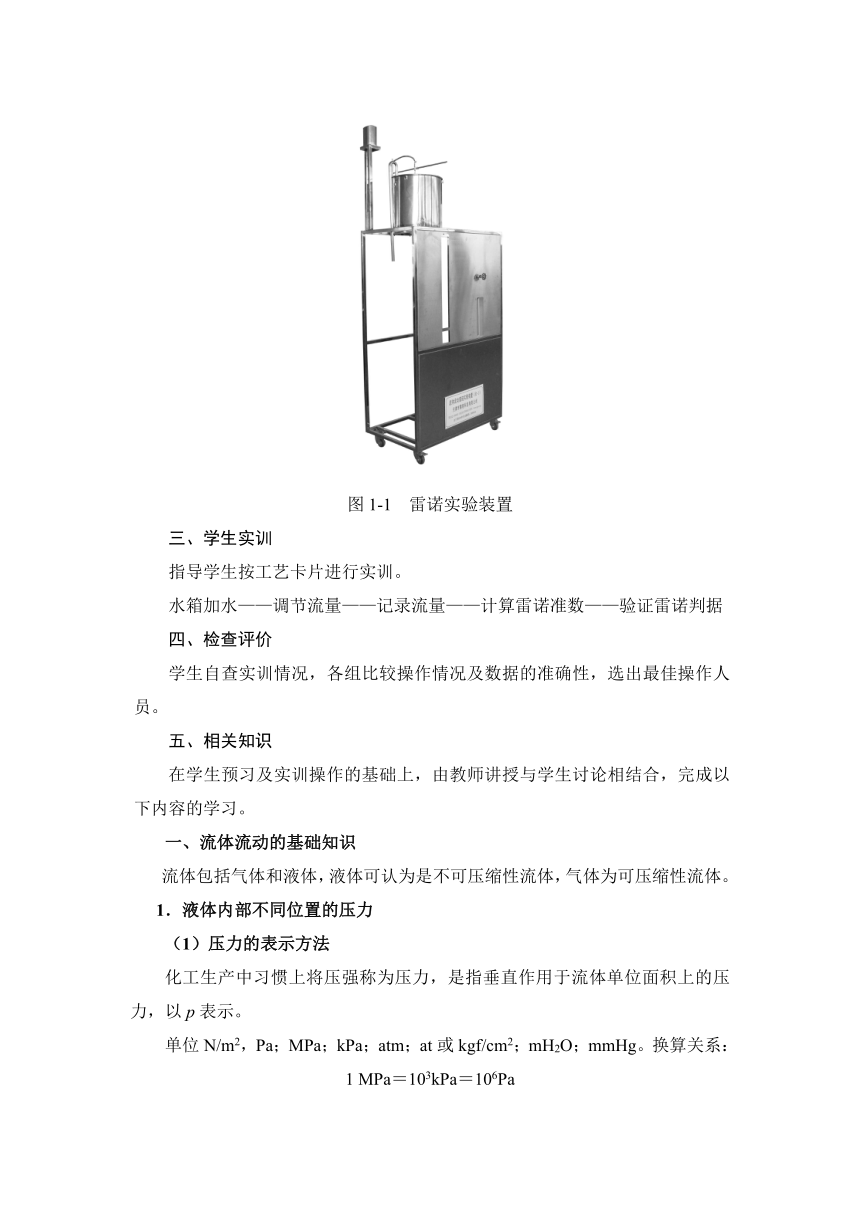

图1-1 雷诺实验装置
三、学生实训
指导学生按工艺卡片进行实训。
水箱加水——调节流量——记录流量——计算雷诺准数——验证雷诺判据
四、检查评价
学生自查实训情况,各组比较操作情况及数据的准确性,选出最佳操作人员。
五、相关知识
在学生预习及实训操作的基础上,由教师讲授与学生讨论相结合,完成以下内容的学习。
一、流体流动的基础知识
流体包括气体和液体,液体可认为是不可压缩性流体,气体为可压缩性流体。
1.液体内部不同位置的压力
(1)压力的表示方法
化工生产中习惯上将压强称为压力,是指垂直作用于流体单位面积上的压力,以p表示。
单位N/m2,Pa;MPa;kPa;atm;at或kgf/cm2;mH2O;mmHg。换算关系:
1 MPa=103kPa=106Pa
1atm=0.10133MPa=101.3kPa=1.033 kgf/cm2 =760mmHg=10.33mH2O
表压:表上反映出的压力,是设备内的实际压力与大气压力之差。
设备内的实际压力称为绝对压力。
真空度:当设备内的实际压力小于大气压时,表上测出的压力叫真空度。
绝对压力与表压力、真空度的关系如图1-3所示。
SHAPE \* MERGEFORMAT

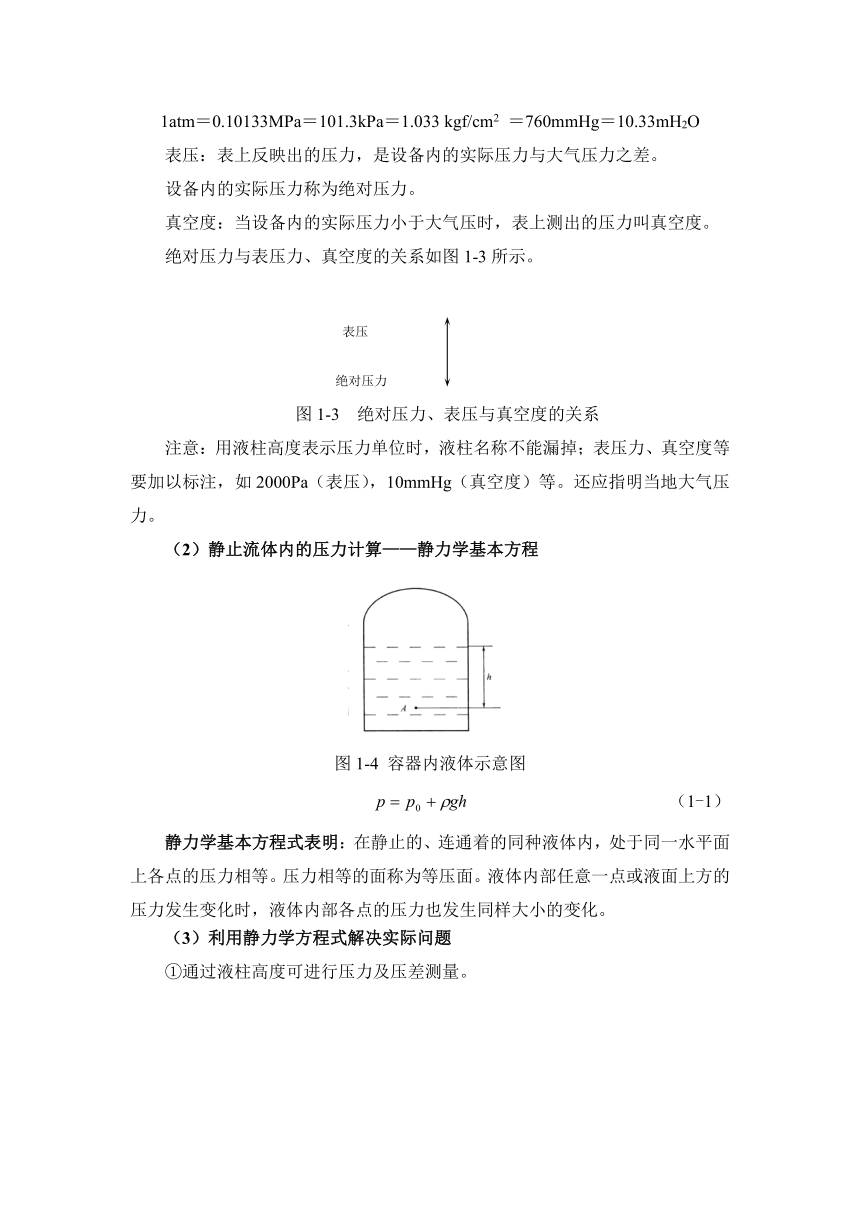

图1-3 绝对压力、表压与真空度的关系
注意:用液柱高度表示压力单位时,液柱名称不能漏掉;表压力、真空度等要加以标注,如2000Pa(表压),10mmHg(真空度)等。还应指明当地大气压力。
(2)静止流体内的压力计算——静力学基本方程
图1-4 容器内液体示意图
(1-1)
静力学基本方程式表明:在静止的、连通着的同种液体内,处于同一水平面上各点的压力相等。压力相等的面称为等压面。液体内部任意一点或液面上方的压力发生变化时,液体内部各点的压力也发生同样大小的变化。
(3)利用静力学方程式解决实际问题
①通过液柱高度可进行压力及压差测量。

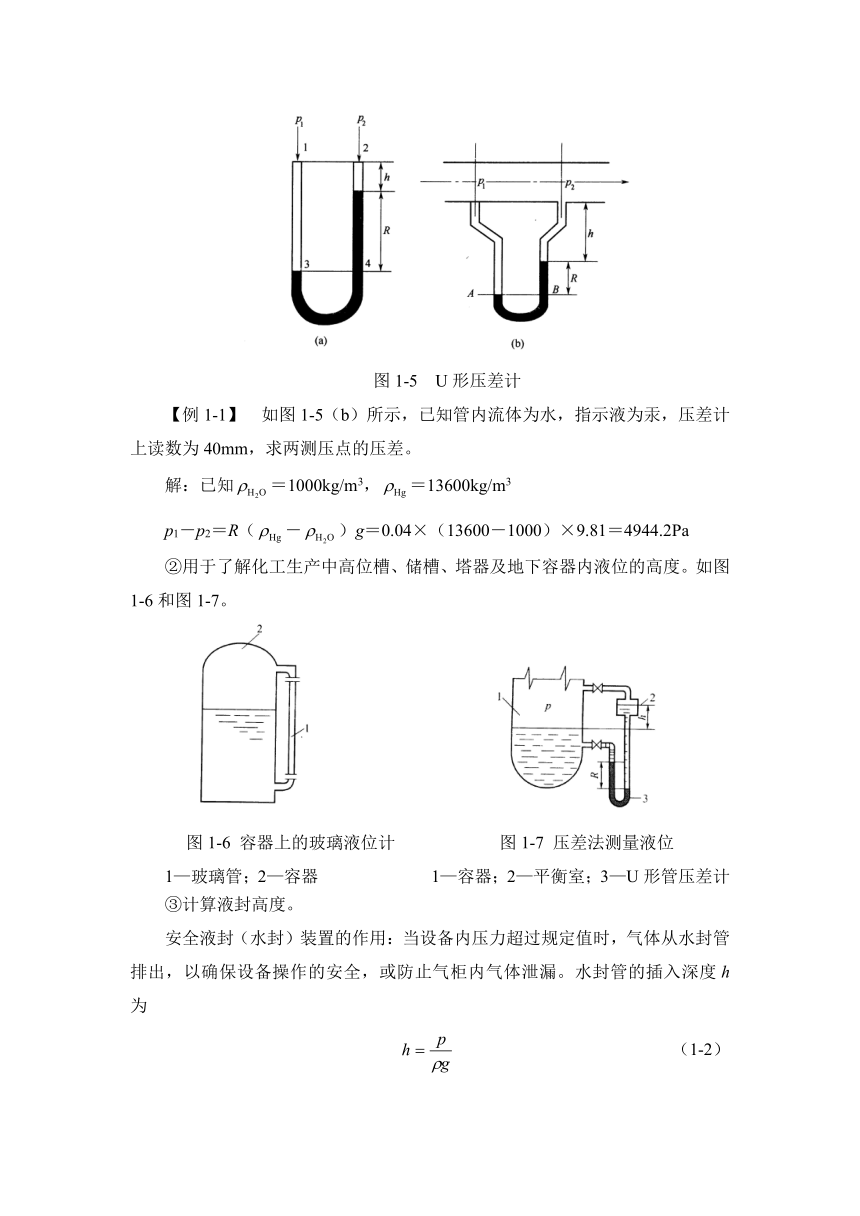

图1-5 U形压差计
【例1-1】 如图1-5(b)所示,已知管内流体为水,指示液为汞,压差计上读数为40mm,求两测压点的压差。
解:已知=1000kg/m3,=13600kg/m3
p1-p2=R(-)g=0.04×(13600-1000)×9.81=4944.2Pa
②用于了解化工生产中高位槽、储槽、塔器及地下容器内液位的高度。如图1-6和图1-7。
图1-6 容器上的玻璃液位计 图1-7 压差法测量液位
1—玻璃管;2—容器 1—容器;2—平衡室;3—U形管压差计
③计算液封高度。
安全液封(水封)装置的作用:当设备内压力超过规定值时,气体从水封管排出,以确保设备操作的安全,或防止气柜内气体泄漏。水封管的插入深度h为
(1-2)

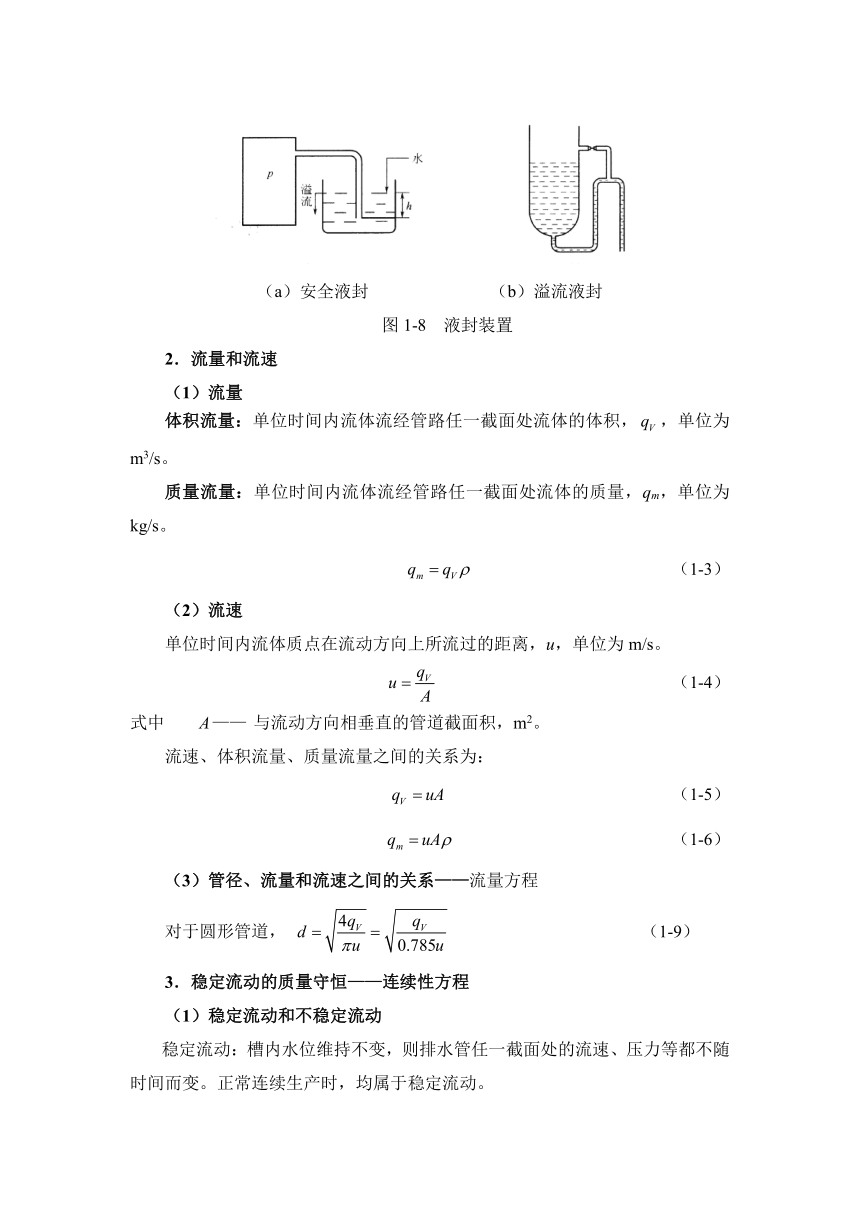

(a)安全液封 (b)溢流液封
图1-8 液封装置
2.流量和流速
(1)流量
体积流量:单位时间内流体流经管路任一截面处流体的体积,,单位为m3/s。
质量流量:单位时间内流体流经管路任一截面处流体的质量,qm,单位为kg/s。
(1-3)
(2)流速
单位时间内流体质点在流动方向上所流过的距离,u,单位为m/s。
(1-4)
式中 A—— 与流动方向相垂直的管道截面积,m2。
流速、体积流量、质量流量之间的关系为:
(1-5)
(1-6)
(3)管径、流量和流速之间的关系——流量方程
对于圆形管道, (1-9)
3.稳定流动的质量守恒——连续性方程
(1)稳定流动和不稳定流动
稳定流动:槽内水位维持不变,则排水管任一截面处的流速、压力等都不随时间而变。正常连续生产时,均属于稳定流动。
不稳定流动:随着槽中的水放出,槽内水位不断降低,所以排水管中水的流速、压力等也逐渐降低。连续生产的开、停车阶段,属于不稳定流动。
(a) (b)
图1-10 稳定流动和不稳定流动
(2)连续性方程
稳定流动系统,流体地从1-截面流入,从2-截面流出,且充满全部管路。
图1-11 稳定流动系统
(1-11)
若流体为不可压缩流体,即ρ为常数,则
(1-12)
对于圆管,,故
(1-13)
说明:不可压缩流体在管道内的流速u与管道内径的平方d2成反比。管径越小,流速越大,管径最小的地方,流速最大。
【例1-2】 如图1-10所示的串联变径管路中,已知小管规格为φ57mm×3mm,大管规格为φ89mm×3.5mm,水在小管内的平均流速为2.5m/s,水的密度可取为1000kg/m3。试求:(1)水在大管中的流速。(2)管路中水的体积流量和质量流量。
解:(1)小管内径d1=57-2×3=51mm,u1=2.5m/s,
大管内径d2=89-2×3.5=82mm。
m/s
(2) m3/s
kg/s
4.稳定流动的机械能守恒——柏努利方程
(1)流体所具有的能量——机械能
流体在管内做稳定流动过程中,有三种形式机械能——位能、动能、静压能的改变及转换。
①位能。mgZ(J),单位为J/kg。位能是相对值,计算时须规定一个基准水平面,如0-面。
②动能。,单位为J/kg。
③静压能。m(J),单位为J/kg。
上述三种机械能都可以用测压管中的一段液体柱高度来表示,称为“压头”。位压头表示1N流体的位能;动压头表示1N流体的动能;静压头表示1N流体的静压能。
(2)系统与外界交换的能量
外功或有效功:1kg流体从流体输送机械所获得的能量,We,单位为J/kg。
损失能量:流体在系统流动时因克服系统阻力所损耗的能量,,J/kg。
(3)柏努利方程——反映了流体流动过程中各种能量的转化和守恒规律。
图1-15 流体流动的总能量衡算
(1-14)
将式(1-14)中的各项除以g,则可得
令 ,

(1-15)
式中 ,,——分别称为位压头、动压头、静压头,为单位重量(1 N)流体所具有的机械能,m;
He ——有效压头,单位重量流体在截面1-与截面2-间所获得的外加功,m;
Hf ——压头损失,单位重量流体从截面1-流到截面2-的能量损失,m。
式(1-15)中各项均表示单位重量流体所具有的能量,单位为J/N(m)。
(3)柏努利方程在工程上的应用
①确定两设备间的相对位置高度
【例1-3】 某车间用一高位槽向喷头供应液体,液体密度为1050 kg/m3。为了达到所要求的喷淋条件,喷头入口处要维持4.05×104Pa的压力(表压),液体在管内的速度为2.2 m/s,管路阻力为25J/kg(从高位槽的液面算至喷头入口处),假设液面维持恒定,求高位槽内液面至少要在喷头入口以上多少米?
例1-3附图
解:取高位槽液面为1-截面,喷头入口处为2-截面,以2-截面所在水平面为基准面
在两截面之间列柏努利方程
列出已知条件 Z1=? Z2=0
u1= 0 u2=2.2 m/s
p1=0 p2 =4.05×104Pa (均为表压),ρ=1050 kg/m3
We=0 Σhf=25 J/kg
代入柏努利方程
解得 Z1=6.73m。
②确定输送设备的有效功率
输送设备的有效功率为
(1-16)
式中 Pe ——输送设备的有效功率,J/s或W;
qm——流体的质量流量,kg/s;
We——1kg流体从输送设备获得的外加能量(又称外加功),J/kg。
【例1-4】 用离心泵把水从贮槽送至填料塔顶部,槽内水位维持恒定,各部分相对位置如本题附图所示。管路的直径均为φ57mm×2.5mm ,送水流量为15 m3/h。塔内水管出口处的表压为125kPa,能量损失为5m水柱。求水泵的有效功率。
例1-4附图
解:
取贮槽液面为截面1-,塔内出口处为截面2-,以截面1-为基准面。
在两截面之间列柏努利方程
列出已知条件
Z1=0 Z2=20-1.5=18.5m
u1≈0 =15 m3/h, d=57-2×2.5=52mm=0.052m
u2=1.96 m/s
p1=0 p2=125kPa,ρ=1000 kg/m3
We=? Σhf=5×9.81=49.05J/kg
代入求解
解得 We=357.45J/kg
质量流量 qm==15×1000/3600=4.17kg/s
有效功率 Pe=qm We=357.45×4.17=1489.5 W≈1.49kW
③确定输送液体的压力
④求管路中流体的流量
二、管内流体的流动型态
1.流动型态的划分
层流(滞流)
湍流(紊流)
过渡流
工程上遇到的管内流体的流动大多为湍流,而管内流体的低速流动、高黏度液体的流动、毛细管和多孔介质中的流体流动等属于层流。
流体流动速度在管道截面上的分布规律因流型而异:
(a)滞流 (b)湍流
图1-17 圆管内速度分布
在圆管中,层流时,其速度分布曲线呈抛物线形,平均流速u=0.5umax。
湍流时其速度分布曲线呈不严格抛物线形,平均流速u=0.82umax。
2.流体流动型态的判定
流体的流动型态与流体密度ρ、黏度μ、流速u和管径d(内径)等因素有关,用雷诺准数Re可以判定流动型态。
在圆形直管道中,雷诺准数计算公式为
(1-17)
雷诺准数Re无量纲,计算时只要采用同一单位制下的单位,计算结果都相同。Re大小反映了流体的湍动程度,Re越大,流体流动的湍动性越强。
当流体在直管内流动时,Re≤2000时为层流;Re≥4000时为湍流;2000<Re<4000时,可能为层流,也可能为湍流,与流动环境有关。
如果流体流通的截面不是圆形,其直径可用当量直径de代替。
(1-18)
【作业】
复习题
5.分析并比较下列各组概念的联系与区别。
体积流量 绝对压力 位能 层流 能量损失
质量流量 表压 动能 湍流 压头损失
流速 真空度 静压能 过渡流
计算题
表压
绝对压力
