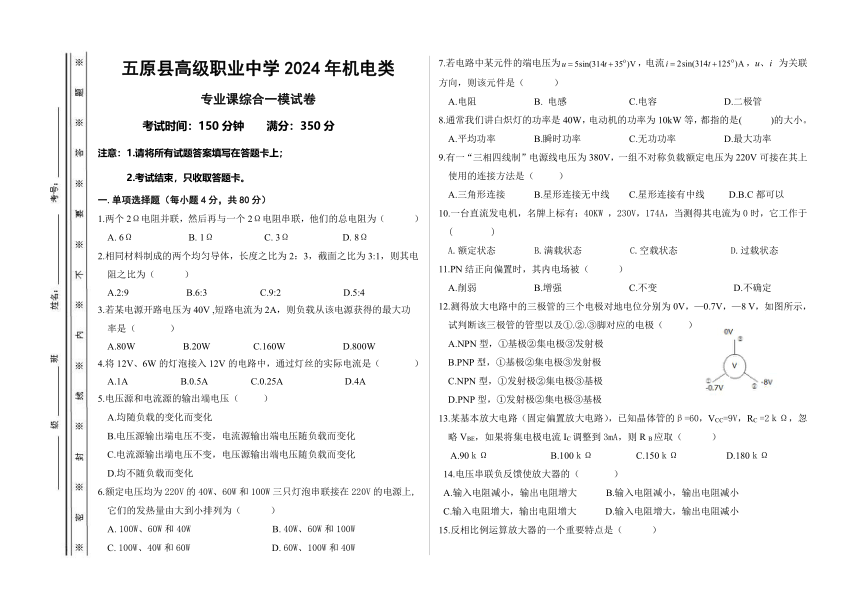

五原县高级职业中学2024年机电类
专业课综合一模试卷
考试时间：150分钟 满分：350分
注意：1.请将所有试题答案填写在答题卡上；
2.考试结束，只收取答题卡。
一.单项选择题（每小题4分，共80分）
1.两个2Ω电阻并联，然后再与一个2Ω电阻串联，他们的总电阻为（　 　）
A. 6Ω B. 1Ω C. 3Ω D. 8Ω
2.相同材料制成的两个均匀导体，长度之比为2：3，截面之比为3:1，则其电
阻之比为（ ）
A.2:9 B.6:3 C.9:2 D.5:4
3.若某电源开路电压为40V ,短路电流为2A，则负载从该电源获得的最大功
率是（ ）
A.80W B.20W C.160W D.800W
4.将12V、6W的灯泡接入12V的电路中，通过灯丝的实际电流是（ ）
A.1A B.0.5A C.0.25A D.4A
5.电压源和电流源的输出端电压（ ）
A.均随负载的变化而变化
B.电压源输出端电压不变，电流源输出端电压随负载而变化
C.电流源输出端电压不变，电压源输出端电压随负载而变化
D.均不随负载而变化
6.额定电压均为220V的40W、60W和100W三只灯泡串联接在220V的电源上,
它们的发热量由大到小排列为（ ）
A. 100W、60W和40W B. 40W、60W和100W
C. 100W、40W和60W D. 60W、100W和40W
7.若电路中某元件的端电压为，电流， 为关联方向，则该元件是（ ）
A.电阻 B. 电感 C.电容 D.二极管
8.通常我们讲白炽灯的功率是40W，电动机的功率为10kW等，都指的是( )的大小。
A.平均功率 B.瞬时功率? C.无功功率 D.最大功率?
9.有一“三相四线制”电源线电压为380V，一组不对称负载额定电压为220V可接在其上
使用的连接方法是（ ）
A.三角形连接 B.星形连接无中线 C.星形连接有中线 D.B.C都可以
10.一台直流发电机，名牌上标有：40KW ，230V，174A，当测得其电流为0时，它工作于( )
A.额定状态 B.满载状态 C.空载状态 D.过载状态
11.PN结正向偏置时，其内电场被（ ）
A.削弱 B.增强 C.不变 D.不确定
12.测得放大电路中的三极管的三个电极对地电位分别为0V，—0.7V，—8 V，如图所示，
试判断该三极管的管型以及①.②.③脚对应的电极（ ）
A.NPN型，①基极②集电极③发射极
B.PNP型，①基极②集电极③发射极
C.NPN型，①发射极②集电极③基极
D.PNP型，①发射极②集电极③基极
13.某基本放大电路（固定偏置放大电路），已知晶体管的β=60，VCC=9V，RC =2ｋΩ，忽
略VBE，如果将集电极电流IC调整到3mA，则R B应取（ ）
A.90ｋΩ B.100ｋΩ C.150ｋΩ D.180ｋΩ
14.电压串联负反馈使放大器的（ ）
A.输入电阻减小，输出电阻增大 B.输入电阻减小，输出电阻减小
C.输入电阻增大，输出电阻增大 D.输入电阻增大，输出电阻减小

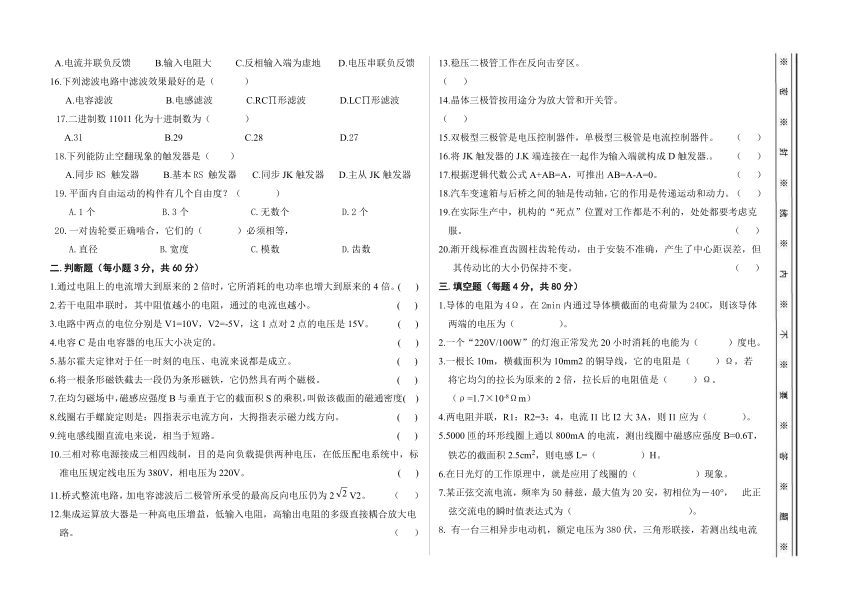

15.反相比例运算放大器的一个重要特点是（ ）
A.电流并联负反馈 B.输入电阻大 C.反相输入端为虚地 D.电压串联负反馈
16.下列滤波电路中滤波效果最好的是（ ）
A.电容滤波 B.电感滤波 C.RC∏形滤波 D.LC∏形滤波
17.二进制数11011化为十进制数为（ ）
A.31 B.29 C.28 D.27
18.下列能防止空翻现象的触发器是（ ）
A.同步RS 触发器 B.基本RS 触发器 C.同步JK触发器 D.主从JK触发器
19.平面内自由运动的构件有几个自由度？（ ）
A.1个 B.3个 C.无数个 D.2个
20.一对齿轮要正确啮合，它们的（ ）必须相等，
A.直径 B.宽度 C.模数 D.齿数
二.判断题（每小题3分，共60分）
1.通过电阻上的电流增大到原来的2倍时，它所消耗的电功率也增大到原来的4倍。( )
2.若干电阻串联时，其中阻值越小的电阻，通过的电流也越小。 ( )
3.电路中两点的电位分别是V1=10V，V2=-5V，这1点对2点的电压是15V。 ( )
4.电容C是由电容器的电压大小决定的。 ( )
5.基尔霍夫定律对于任一时刻的电压、电流来说都是成立。 ( )
6.将一根条形磁铁截去一段仍为条形磁铁，它仍然具有两个磁极。 ( )
7.在均匀磁场中，磁感应强度B与垂直于它的截面积S的乘积，叫做该截面的磁通密度( )
8.线圈右手螺旋定则是：四指表示电流方向，大拇指表示磁力线方向。 ( )
9.纯电感线圈直流电来说，相当于短路。 ( )
10.三相对称电源接成三相四线制，目的是向负载提供两种电压，在低压配电系统中，标准电压规定线电压为380V，相电压为220V。 ( )
11.桥式整流电路，加电容滤波后二极管所承受的最高反向电压仍为2V2。 （ ）
12.集成运算放大器是一种高电压增益，低输入电阻，高输出电阻的多级直接耦合放大电
路。 （ ）
13.稳压二极管工作在反向击穿区。 （ ）
14.晶体三极管按用途分为放大管和开关管。 （ ）
15.双极型三极管是电压控制器件，单极型三极管是电流控制器件。 （ ）
16.将JK触发器的J.K端连接在一起作为输入端就构成D触发器.。 （ ）
17.根据逻辑代数公式A+AB=A，可推出AB=A-A=0。 （ ）
18.汽车变速箱与后桥之间的轴是传动轴，它的作用是传递运动和动力。 （ ）
19.在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克
服。 （ ）
20.渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。 （ ）
三.填空题（每题4分，共80分）
1.导体的电阻为4Ω，在2min内通过导体横截面的电荷量为240C，则该导体
两端的电压为（ ）。
2.一个“220V/100W”的灯泡正常发光20小时消耗的电能为（ ）度电。
3.一根长10m，横截面积为10mm2的铜导线，它的电阻是（ ）Ω，若
将它均匀的拉长为原来的2倍，拉长后的电阻值是（ ）Ω。
（ρ=1.7×10-8Ωm）
4.两电阻并联，R1：R2=3：4，电流I1比I2大3A，则I1应为（ ）。
5.5000匝的环形线圈上通以800mA的电流，测出线圈中磁感应强度B=0.6T，
铁芯的截面积2.5cm2，则电感L=（ ）H。
6.在日光灯的工作原理中，就是应用了线圈的（ ）现象。
7.某正弦交流电流，频率为50赫兹，最大值为20安，初相位为－40°， 此正
弦交流电的瞬时值表达式为（ ）。
有一台三相异步电动机，额定电压为380伏，三角形联接，若测出线电流
为30A，那末通过每相绕组的电流等于（ ）A。?
9.二极管的核心部分是一个（ ），具有（ ）特性。
10.三极管电流放大原理( )。
11.差分放大电路主要利用（ ）抑制零点漂移。
12.十进制数13化为二进制数为（ ）。
13.型号为W7905的三端集成稳压器的输出电压为（ ）V。
14.桥式整流电路中，若变压器副边电压为100 V，负载30Ω，则输出电流平
均值（ ）A。
15.触发器的逻辑功能有多种描述方法，主要有（ ）、（ ）、 （ ）和（ ）几种表述方法。
16.JK触发器有（ ）个稳态，存储8位二进制信息要（ ）个触发器。
17.电子技术分为两大部分，其中研究在平滑.连续变化的电压或电流信号下工
作的电子电路及其技术称为（ ）电子技术。
放大电路设计中，为了使高内阻信号源与低阻负载能很好的配合，可以在
信号源与低阻负载间接入（ ）。
19.按传动原理带传动分为（ ）和（ ）。
20.轴根据其受载情况可分为：（ ）、（ ）、（ ）。
四.分析计算题（每题10分，共60分）
1.图一所示电路中，等效电阻RAB
2.用戴维南定律求下列电路中电流I。其中R1=R2=4Ω，RL=10Ω， U1=4V，U2=8V。
R—L—C串联电路中，R=16Ω，XL=4Ω，XC=16Ω，电源电压u=100sin(314t+300)V，
求此电路的阻抗Z、电流和电压。
4.如图所示，试推导反相比例运算放大器的闭环电压放大倍数Avf。
5.放大电路如图示，VCC=12V ，R b1 =20ｋΩ，R b2 =10ｋΩ，Rc =2ｋΩ，RE=2ｋΩ，RL=2ｋΩ，β=80，VBEQ=0.6V求：
（1）试估算电路的静态工作点？
（2）画出放大电路的小信号等效电路？
（3）列出电压放大倍数公式（不用计算）
6.化简下列逻辑函数式
（1） Y=AB+C+C （2）Y= +
五.简答题（每题10分，共70分）
1.什么叫三相对称电动势？
如图电路R1=R2=3Ω，R3=6Ω，r=1Ω,当K打开时，伏特表的读数为9V。求：（1）电源电动势E；
当K闭合时安培表A1和A2的读数；
电源的输出功率。
3.串联谐振的条件是什么？串联谐振时电路的特点？
4.放大电路如图示，通过示波器观察到四种放大器输出信号波形，分别说明这些波形的状况，若波形有问题提出具体的解决办法。
5.图示为一铰链四杆机构，已知各杆长度：LAB=10cm，LBC=25cm，LCD=20cm，LAD=30cm。当分别固定构件1.2.3.4机架时，它们各属于哪一类机构？
6.如图所示电路，设触发器的初态为0，已知CP.A.B端的输入波形如图所示，画出Q端的波形图。
7.举重比赛有三个裁判,一个主裁判A，两个副裁判B、C，杠铃举起的裁决，由每个裁判按一下自己面前的按钮来决定。只有两个以上裁判（其中要求必有主裁判）判明成功时，表明“成功”的灯才亮。试设计这个逻辑电路？（提示：设Y为指示灯，1表示灯亮：0表示灯不亮 ；A为主裁判，B、C为副裁判）
B
4Ω
6Ω
4Ω
4Ω
4Ω
4Ω
6Ω
A
