1
电路故障分析专题复习
目录
CONTENTS
3
1
2
电路故障的分析
4
电路故障试题命题特点
解题策略与经典例题
专题小结
1
电路故障试题命题特点

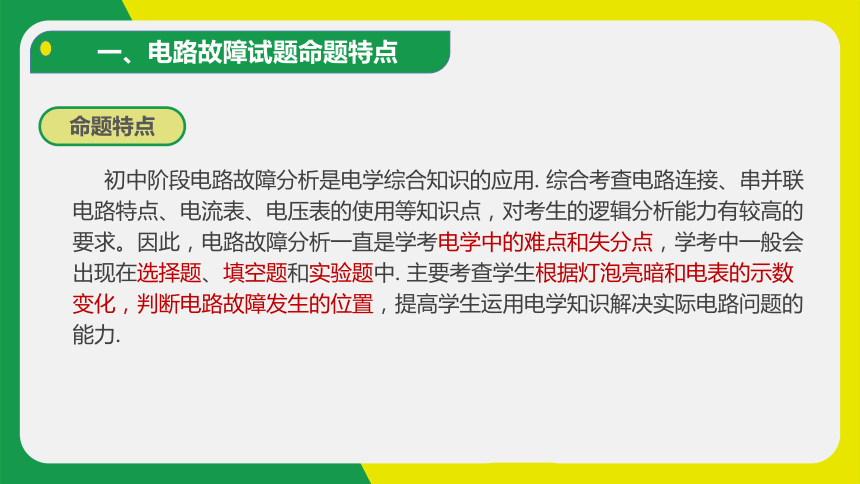

初中阶段电路故障分析是电学综合知识的应用. 综合考查电路连接、串并联电路特点、电流表、电压表的使用等知识点，对考生的逻辑分析能力有较高的要求。因此，电路故障分析一直是学考电学中的难点和失分点，学考中一般会出现在选择题、填空题和实验题中. 主要考查学生根据灯泡亮暗和电表的示数变化，判断电路故障发生的位置，提高学生运用电学知识解决实际电路问题的能力.
一、电路故障试题命题特点
命题特点
2
电路故障分析
S

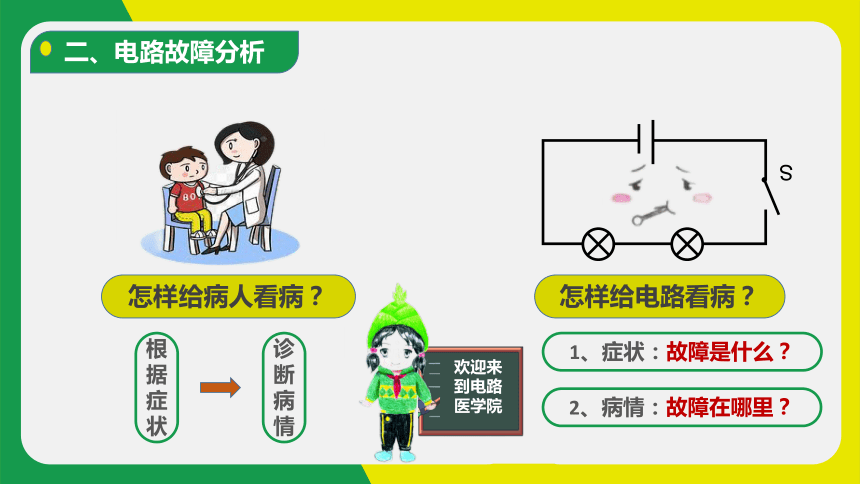

怎样给电路看病？
1、症状：故障是什么？
2、病情：故障在哪里？
怎样给病人看病？
根据症状
诊断病情
二、电路故障分析
欢迎来到电路医学院

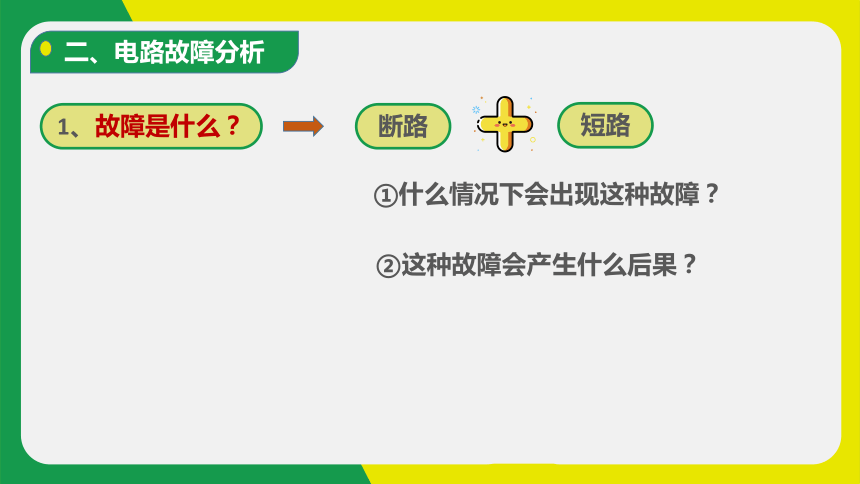

①什么情况下会出现这种故障？
二、电路故障分析
②这种故障会产生什么后果？
1、故障是什么？
断路
短路
①开关断开
②接线柱松动
③导线内部断裂
电路某处断开
断路
电流流不过去
二、电路故障分析
断路:
①②③④致使电路断开，电流流不过去.
什么情况下会出现断路故障？
④灯泡灯丝烧断
某处断开？

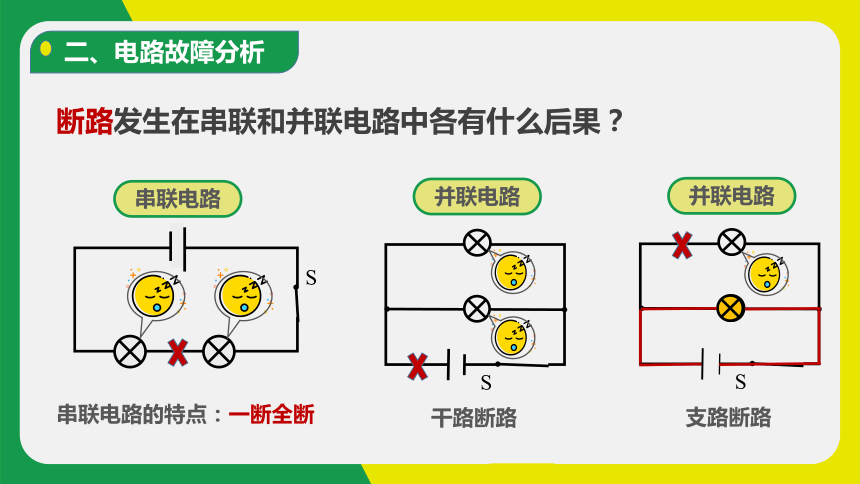

断路发生在串联和并联电路中各有什么后果？
S
串联电路的特点：一断全断
S
串联电路
并联电路
干路断路
并联电路
支路断路
S
二、电路故障分析
二、电路故障分析
断路对电表的影响？
S
A
S
A
无示数
无示数
V
S
V
S
电压表所在位置断路
电压表并联外部断路
V
S
电压表并联内部断路
断路对电流表
的影响
断路对电压表
的影响
无示数
无示数
接近电源电压
V
S
电压表并联内部断路
L1
L2
2.997V，接近电源电压
999Ω
1Ω
3V
V
①电源短路
②用电器短路
①电源短路
S
A
错误的连接方法
电阻几乎为0，电流极大，电源可能被烧坏.
二、电路故障分析
什么情况下会出现短路故障？
后果？
②用电器短路
A
选择电阻几乎为0的路径
短路
短路
二、电路故障分析
①电源短路
②用电器短路
什么情况下会出现短路故障？
S
A
短路
②用电器短路
：电流绕开，使用电器不工作.
二、电路故障分析
①电源短路
②用电器短路
什么情况下会出现短路故障？
用电器内部的线路接触
二、电路故障分析
短路对电表的影响？
L1短路
无示数
电源电压
不损坏电流表
S
A
L1
L2
示数变大
L1短路
A
S
L1
L2
L1被短路
V
S
L1
L2
V
S
L2短路
L1
L2
短路对电压表
的影响
短路对电流表
的影响
S
A
损坏电流表
A
A
A
V
V
二、电路故障分析
1、故障是什么？
断路和短路
2、故障在哪里？
根据电表示数的异常进行判断
1.导线法：把一根导线并接到可能发生故障的地方
2.电流表法：将电流表并接到可能发生故障的地方
3.灯泡法：将灯泡并接到可能发生故障的地方
4.电压表法：将电压表并接到可能发生故障的地方
二、电路故障分析
2、故障在哪里？
根据电表示数的异常进行判断
电流表异常
①电流表坏了
无示数
无示数：①②③
②电流表接线柱松脱
③与电流表串联的电路发生断路
S
A
无示数
注意
A
S
1000Ω
3V
0.003A，无示数
二、电路故障分析
2、故障在哪里？
根据电表示数的异常进行判断
电压表异常
①电压表坏了
①无示数；②没有测电源电压，但示数等于或接近电源电压
无示数：
①②③④
②电压表接线柱松脱
③电压表并联内部电路发生短路
无示数
V
S
L1
L2
④电压表并联外部电路发生断路
V
S
L1
L2
无示数
V
S
注意
999Ω
1Ω
3V
0.003V，无示数
R1
R2
二、电路故障分析
2、故障在哪里？
根据电表示数的异常进行判断
电压表异常
①无示数；②没有测电源电压，但示数等于或接近电源电压
没有测电源电压，但示数等于或接近电源电压：①②
①电压表并联内部发生断路
②电压表并联外部发生短路
接近电源电压
V
S
L1
L2
接近电源电压
V
S
L1
L2
注意
V
S
999Ω
1Ω
3V
2.997V，接近电源电压
R1
R2
二、电路故障分析
2、故障在哪里？
根据电表示数的异常进行判断
V
S
R
L
A
外在症状 故障原因
电流表A示数 电压表V示数
有 有
有 无
无 有
无 无
两用电器中只有一处故障
V
S
R
L
A
V
S
R
L
A
V
S
R
L
A
V
A
短路
A
L
短路
R
断路
V
R
断路
L
3
解题策略与经典例题
三、解题策略与经典例题
例1.如图所示,是测量小灯泡的电功率实验电路图，闭合开关后，
灯泡不亮，电流表无示数，电压表有示数，则电路故障是 .
在哪里
L断路
？
V
S
L
R
A
是什么
断路
V
验证
短路
两用电器中只有一处故障
三、解题策略与经典例题
变式1.如图所示,是测量小灯泡的电功率实验电路图，闭合开关后，
灯泡亮，电流表有示数，电压表无示数，则电路故障是 .
在哪里
电压表断路
？
V
S
L
R
A
是什么
短路
A
验证
三、解题策略与经典例题
变式2.如图所示,是测量小灯泡的电功率实验电路图，闭合开关后，
灯泡不亮，电流表有示数，电压表无示数，则电路故障是 .
在哪里
L短路
？
V
S
L
R
A
是什么
短路
A
或电压表短路
验证
三、解题策略与经典例题
例2（2023眉山）小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（　）
A．灯L1短路 B．灯L1断路 C．灯L2短路 D．开关断路
是什么
在哪里
断路
？
S
a
b
c
L1
L2
V
验证
V
V
B
三、解题策略与经典例题
例3（2023 上海）如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障，且只发生在电阻R1、R2上.现通过接入一个电表来判断故障.
①应选择如下方案 .
A.将一个电流表接入到Q点
B.将一个电压表接入到QM之间
C.将一个电压表接入到MN之间
②请写出选择方案后，闭合开关S后的操作及
电表的示数变化情况及其对应的故障： .
是什么
在哪里
断路
R1或R2
验证
A
V
移动滑片，若R1断路则电流表示数有变化；若R2断路则电流表示数不变.
电压表测导线电压，示数为0
V
电压表测电源电压，示数不变
A
移动滑片，若R1断路则电流表示数有变化；若R2断路则电流表示数不变.
4
专题小结
①什么情况下会出现这种故障？
四、专题小结
②这种故障会产生什么后果？
1、故障是什么？
断路和短路
2、故障在哪里？
根据电表示数的异常进行判断
是什么
在哪里
短路/断路
？
验证
28
必胜
