(共23张PPT)
第三章
3.5 子网划分
核心知识。
2. 核心技能。
①IP地址规划与子网划分。

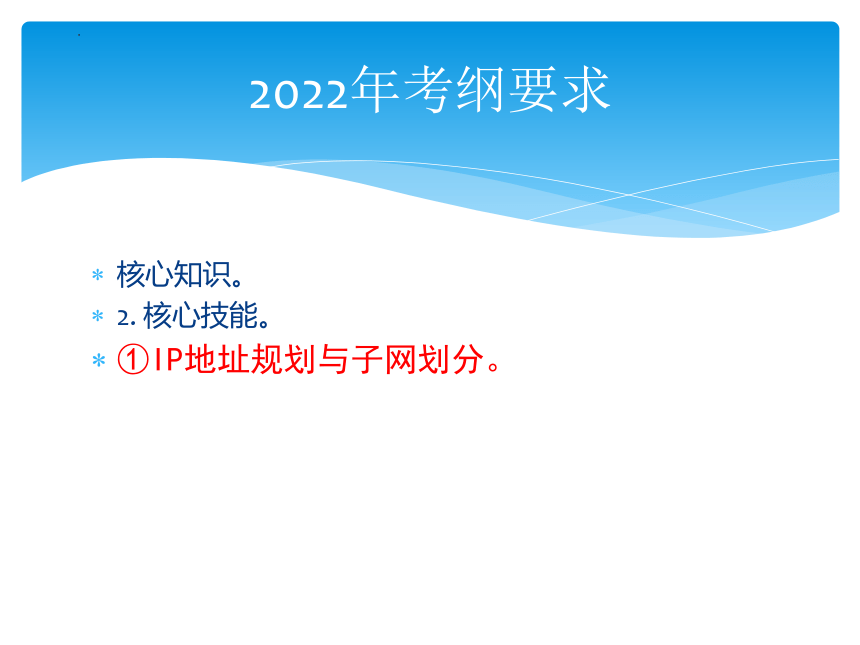

2022年考纲要求

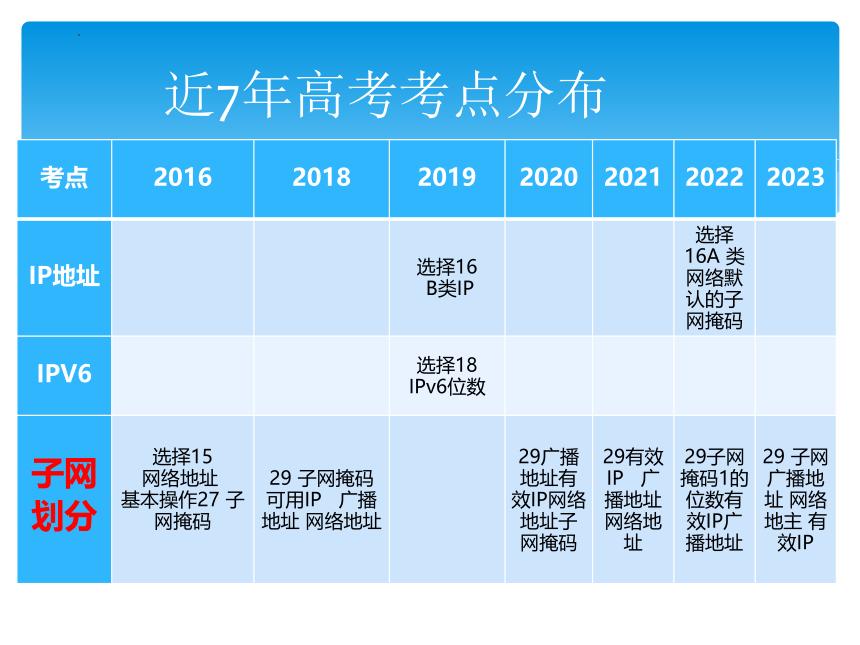

近7年高考考点分布
考点 2016 2018 2019 2020 2021 2022 2023
IP地址 选择16 B类IP 选择16A 类网络默认的子网掩码
IPV6 选择18 IPv6位数
子网 划分 选择15 网络地址 基本操作27 子网掩码 29 子网掩码 可用IP 广播地址 网络地址 29广播地址有效IP网络地址子网掩码 29有效IP 广播地址 网络地址 29子网掩码1的位数有效IP广播地址 29 子网广播地址 网络地主 有效IP

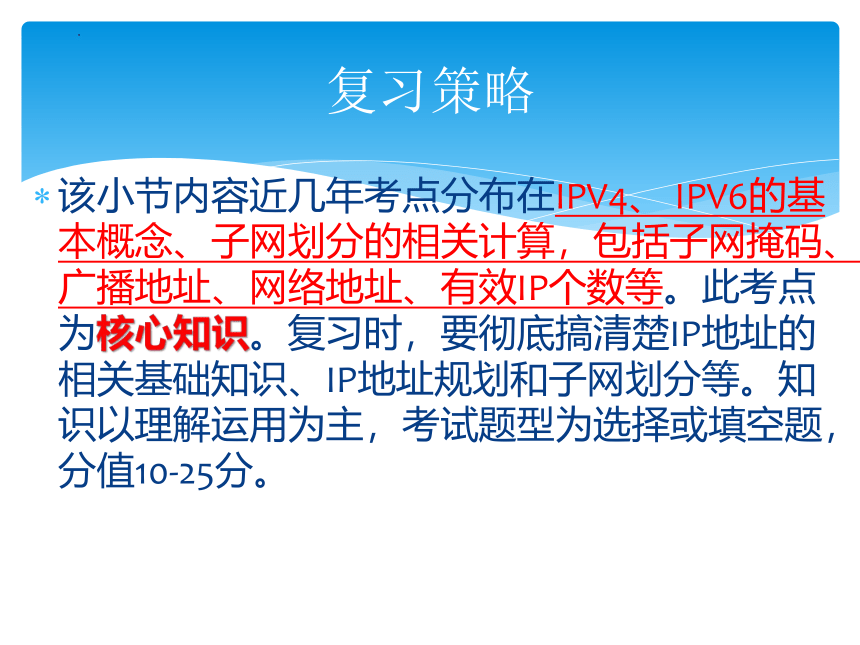

该小节内容近几年考点分布在IPV4、 IPV6的基本概念、子网划分的相关计算，包括子网掩码、广播地址、网络地址、有效IP个数等。此考点为核心知识。复习时，要彻底搞清楚IP地址的相关基础知识、IP地址规划和子网划分等。知识以理解运用为主，考试题型为选择或填空题，分值10-25分。
复习策略

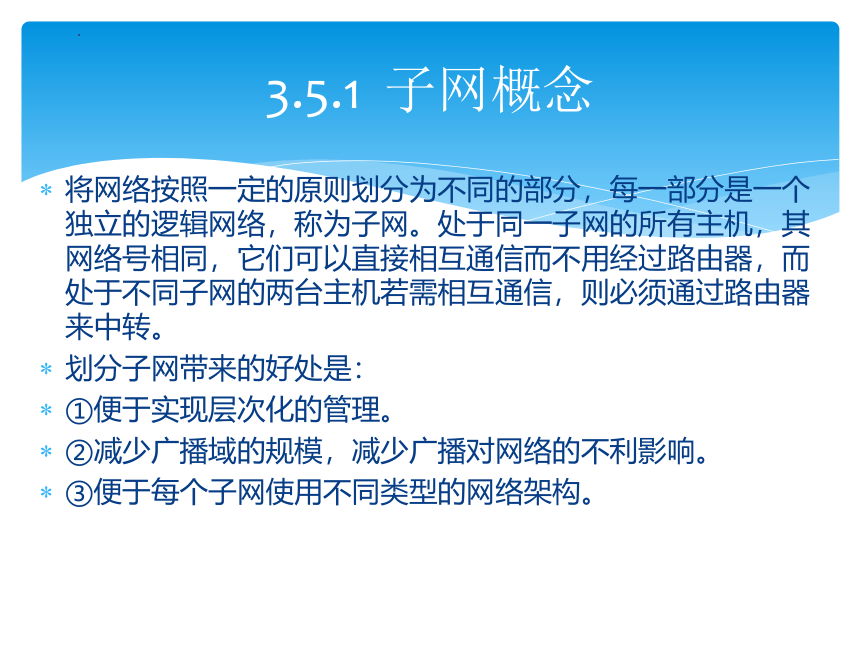

将网络按照一定的原则划分为不同的部分，每一部分是一个独立的逻辑网络，称为子网。处于同一子网的所有主机，其网络号相同，它们可以直接相互通信而不用经过路由器，而处于不同子网的两台主机若需相互通信，则必须通过路由器来中转。
划分子网带来的好处是：
①便于实现层次化的管理。
②减少广播域的规模，减少广播对网络的不利影响。
③便于每个子网使用不同类型的网络架构。
3.5.1 子网概念

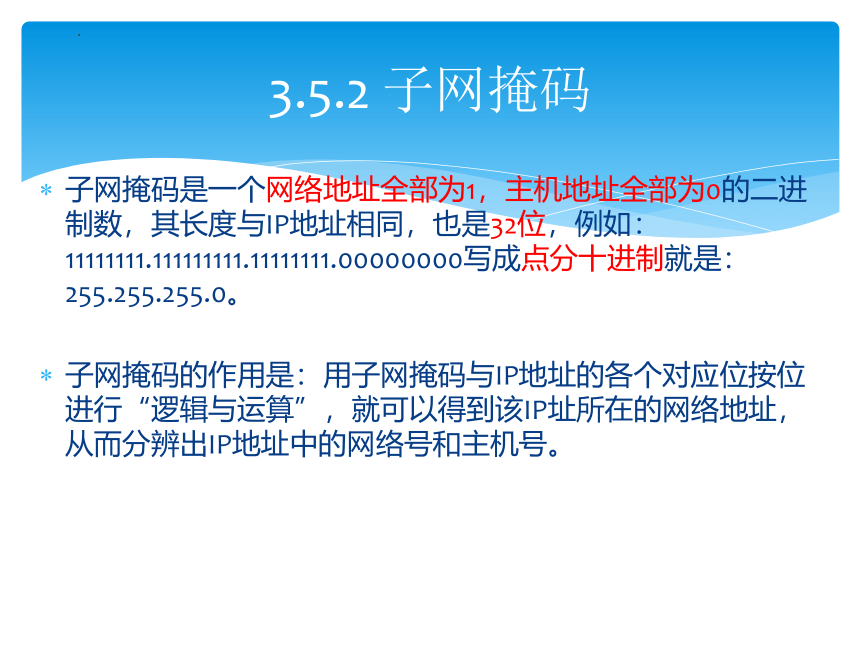

子网掩码是一个网络地址全部为1，主机地址全部为0的二进制数，其长度与IP地址相同，也是32位，例如：11111111.111111111.11111111.00000000写成点分十进制就是：255.255.255.0。
子网掩码的作用是：用子网掩码与IP地址的各个对应位按位进行“逻辑与运算”，就可以得到该IP址所在的网络地址，从而分辨出IP地址中的网络号和主机号。
3.5.2 子网掩码

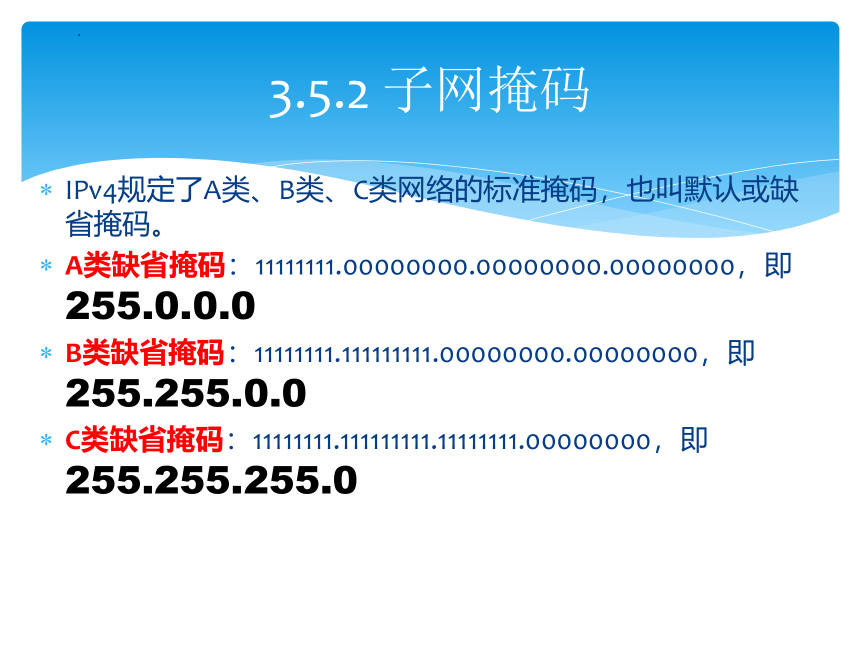

IPv4规定了A类、B类、C类网络的标准掩码，也叫默认或缺省掩码。
A类缺省掩码：11111111.00000000.00000000.00000000，即255.0.0.0
B类缺省掩码：11111111.111111111.00000000.00000000，即255.255.0.0
C类缺省掩码：11111111.111111111.11111111.00000000，即255.255.255.0
3.5.2 子网掩码

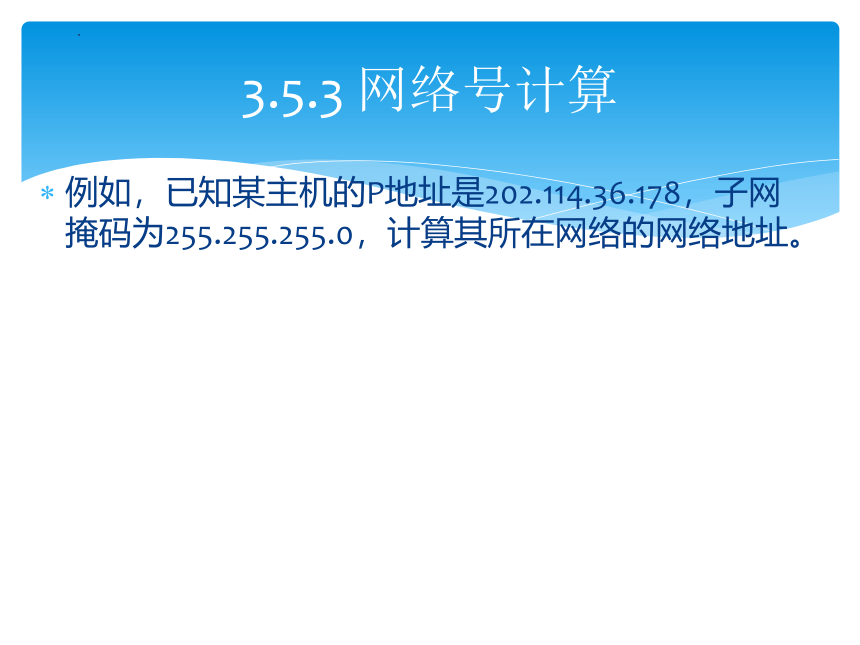

例如，已知某主机的P地址是202.114.36.178，子网掩码为255.255.255.0，计算其所在网络的网络地址。
3.5.3 网络号计算

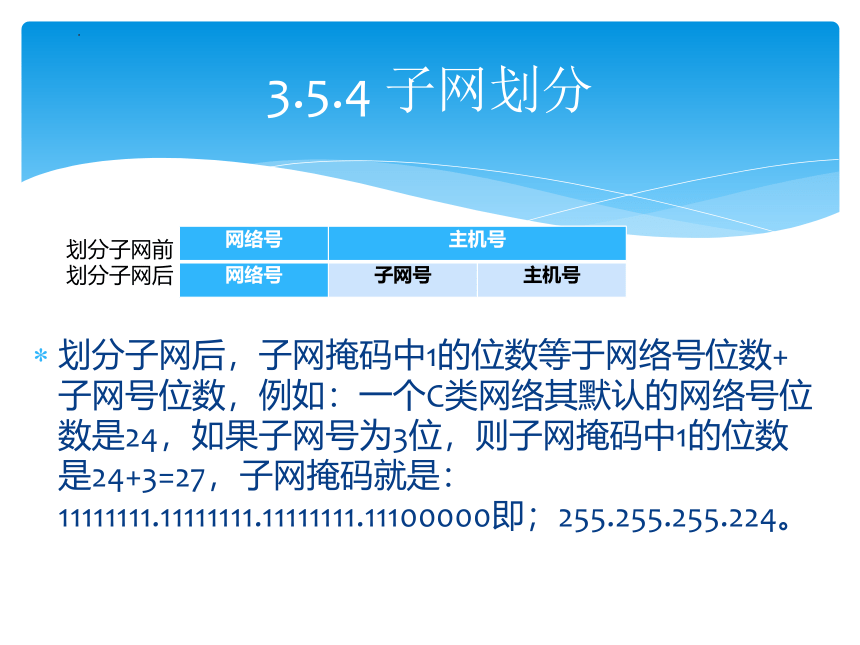

3.5.4 子网划分
网络号 主机号
网络号 子网号 主机号
划分子网前
划分子网后
划分子网后，子网掩码中1的位数等于网络号位数+子网号位数，例如：一个C类网络其默认的网络号位数是24，如果子网号为3位，则子网掩码中1的位数是24+3=27，子网掩码就是：11111111.11111111.11111111.11100000即；255.255.255.224。
3.5.5 为什么进行子网划分
1、减少网络上的通信量
2、节省IP地址
3、便于网络管理
4、解决物理网络本身的某些问题，比如网络覆盖超过以太网段最大长度的问题。
3.5.6 如何规划子网
(1)确定需要的网络ID数:
(2)确定每个子网所需的主机数:
(3)根据上述需求，确定如下内容:
一个用于整个网络的子网掩码;
每个物理网段的唯一子网ID;
每个子网的主机范围。
3.5.7 子网划分常见问题
1、选定的子网掩码将创建多少个子网
2、每个子网可包含多少台主机
3、有哪些合法的子网
4、每个子网的广播地址是什么
5、每个子网可包含哪些主机地址
3.5.8 实例分析
1、已知网络地址和子网掩码，求子网划分结果。
255.255.255.128 (/25)
255.255.255.192 (/26)
255.255.255.224 (/27)
255.255.255.240 (/28)
255.255.255.248 (/29)
3.5.8 实例分析
2、已知已知网络地址和子网掩码，求子网划分结果
网络地址=192.168.10.0子网掩码=255.255.255.128
（1）多少个子网
（2）每个子网多少台主机
（3）每个子网的广播地址是什么
（4）每个子网包含哪些可用的主机地址
3.5.9划分子网后浪费IP数量
浪费的IP地址数量的计算机方法是浪费的IP地址数=未划子网主机地址总数-子网数*每子网有效地址数。
如果不考虑子网数量和每个子网最多能容纳的主机数量的限制和约束，在所有划分方案中，①子网数越少，损失越小；
②越接近2的N次方，损失越少。
思维导图
1.某一网络地址块192.168.0.0中有5台主机A、B、C、D和E，它们的IP地址及子网掩码如下表所示。
(1)5台主机A、B、C、D、E分别属于______个网段，其中，主机C和_______位于同一个网段，
（2）主机D的网络地址是_______________。
（3）若要在网络中加入第六台主机F，其地址设为192.168.0.164，那么主机F所在网络的广播地址是____________,主机__________能够收到主机F发出的广播。
课堂练习
主机 IP地址 子网掩码
A 192.168.0.18 255.255.255.240
B 192.168.0.146 255.255.255.240
C 192.168.0.158 255.255.255.240
D 192.168.0.161 255.255.255.240
E 192.168.0.173 255.255.255.240
2.某学校办公楼有两层楼，一楼有50台计算机联网，二楼有60台计算机联网，网络拓扑结构及部分计算机的IP地址如图7所示。现在给该办公楼分配一段IP地址：192.168.20.0/25，同时需要把该网络分成2个子网，一楼的计算机(一楼某台计算机的IP地址为192.168.20.1)接入子网1，二楼的计算机(二楼某台计算机的IP地址为192.168.20.100)接入子网2。请问:子网1的广播地址是 ① ，该子网中的有效IP地址数目是 ② 个；子网2的网络地址是 ③ ，该子网中计算机的子网掩码应该设置为 ④ 。
（2018）29.小王对某个局域网进行子网划分，该局域网中某台计算机的IP地址设置情况如图6所示，如果子网掩码中为“1”的部分共有26位，那么该计算机的子网掩码应该设为 ① ，该计算机所在子网中有 ② 个能分配的IP地址，该计算机所在子网的广播地址是 ③ ，该计算机所在子网的网络地址是 ④ 。
高考真题
（2021）29.某学校网络管理员要查看实验室局域网中一台计算机的IP地址等信息,在该计算机的命令提示符窗口中输入 ① 命令,可以看到如图5所示的结果。根据图5中的信息,该计算机所在子网的有效IP地址有② 个。该计算机所在子网的广播地址是③ ,该计算机所在子网的网络地址是 ④ 。
高考真题
（2022）29. 某公司局域网中，一台计算机的 IP 地址等信息如图 6 所示，该计算机的 IP 地址 192.168.20.22 是①位的二进制数， 该计算机的子网掩码 255.255.255.240 转换为二进制数时，为“1”的部分共有②位，该计算机所在子网的广播地址是③，该计算机所在子网的有效 IP 地址有④个。
高考真题
（2023）29.某公司局域网的网络拓扑结构如图 8 所示。 其中 PCA 的IP地址设置为 192. 168. 15. 32, 子网掩码设置为 255.255.255.128 。 PCl 的IP地址设置为192. 168. 15. 158, 子网掩码设置为 255.255.255.192。
高考真题
(2) PCA 所在子网的广播地址为_____。
192. 168. 15. 0 B. 192. 168. 15. 1 C. 192. 168. 15. 127 D. 192. 168. 15. 255
(3) PCl 所在子网的网络地址为_____ 。
192. 168. 15. 255 B. 192. 168. 15. 128 C. 192. 168. 15. 127 D. 192. 168. 15. 0
(4) PCl 所在子网中， 可以分配给主机的有效IP地址个数为_____ 。
A. 32 B. 62 C. 64 D. 128
1、第一轮复习用书P53-55
2、画出本小节思维导图
随堂练习
