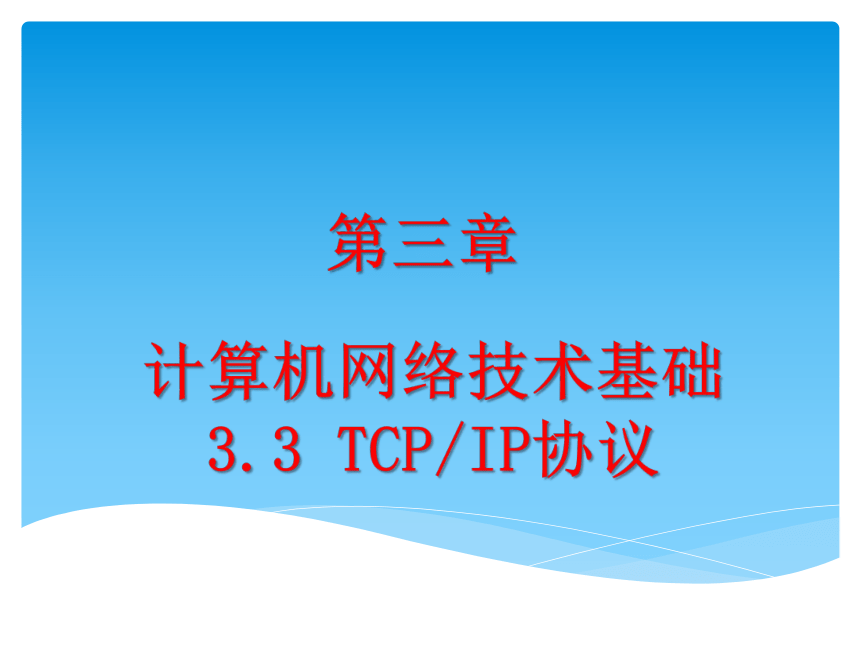

第三章
计算机网络技术基础
3.3 TCP/IP协议
核心知识
（1）计算机网络
①常见的网络拓扑结构。
②OSI参考模型。
③TCP/IP协议及其分层模型的工作原理。
④局域网体系结构的基本知识。
考纲要求

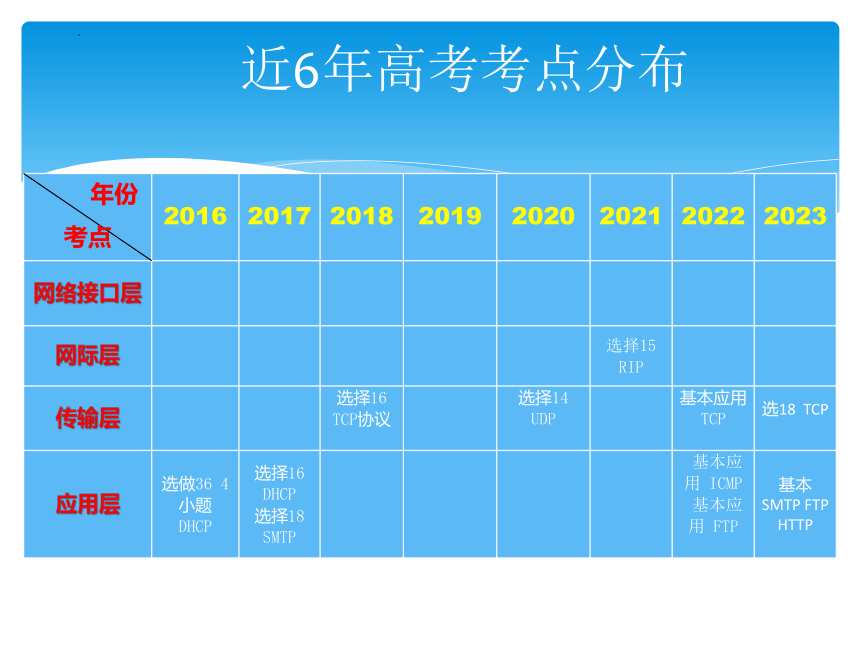

年份 考点 2016 2017 2018 2019 2020 2021 2022 2023
网络接口层
网际层 选择15 RIP
传输层 选择16 TCP协议 选择14 UDP 基本应用 TCP 选18 TCP
应用层 选做36 4小题 DHCP 选择16 DHCP 选择18 SMTP 基本应用 ICMP 基本应用 FTP 基本 SMTP FTP HTTP
近6年高考考点分布

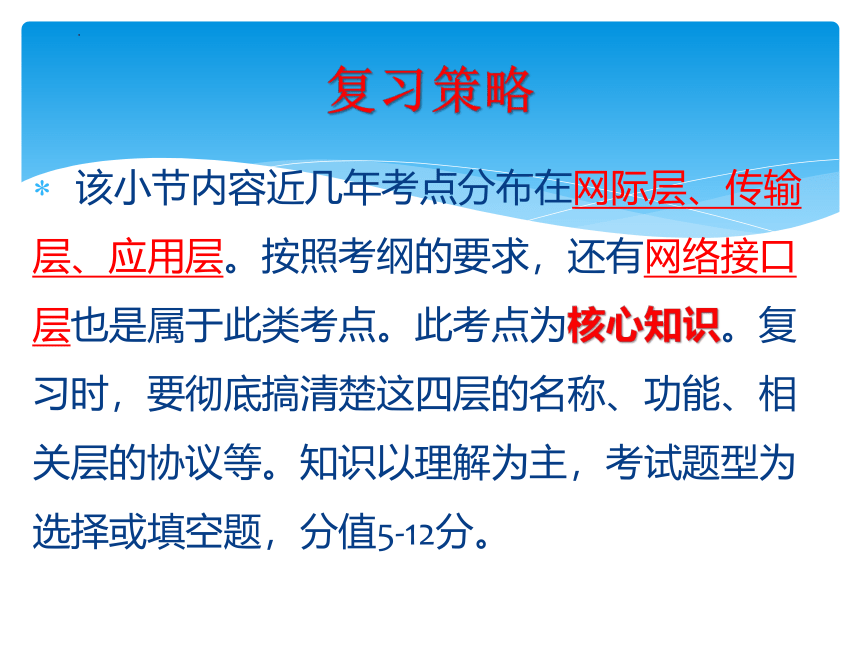

该小节内容近几年考点分布在网际层、传输层、应用层。按照考纲的要求，还有网络接口层也是属于此类考点。此考点为核心知识。复习时，要彻底搞清楚这四层的名称、功能、相关层的协议等。知识以理解为主，考试题型为选择或填空题，分值5-12分。
复习策略
3.3.1 什么是TCP/IP协议
TCP/IP协议，即传输控制协议/网际协议，源于美国国防部高级研究计划局的ARPANET，其目的在于能够让各种各样的计算机都可以在一个共同的网络环境中运行，现已成为Internet网的通信协议。目前TCP/IP协议泛指以TCP/IP为基础的一个协议集。
TCP/IP协议也采用分层体系结构，对应开放系统互连OSI模型的层次结构，可分为四层：网络接口层、网际层、传输层和应用层。

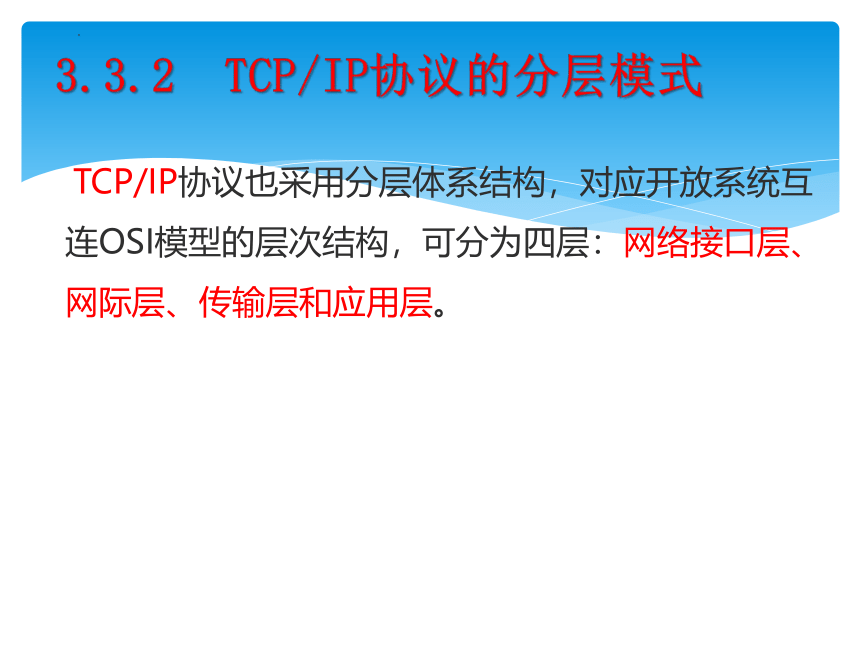

3.3.2 TCP/IP协议的分层模式
3.3.2 TCP/IP模型的层次结构
应用层
表示层
会话层
传输层
网络层
数据链路层
物理层
1
2
3
4
5
6
7
应用层
传输层
网际层
网络接口层
1
2
3
4
OSI参考模型
TCP/IP模型

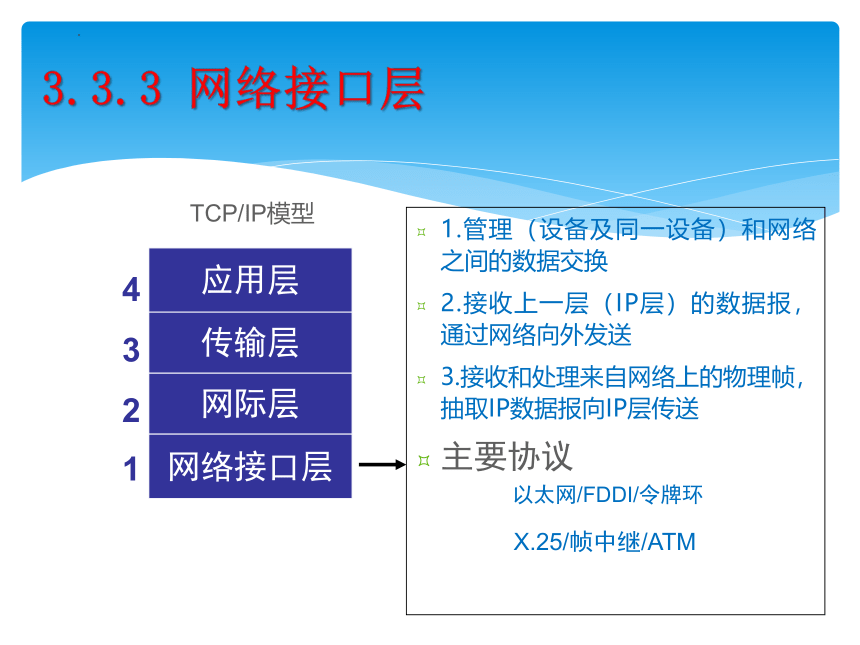

3.3.3 网络接口层
应用层
传输层
网际层
网络接口层
1
2
3
4
TCP/IP模型
1.管理（设备及同一设备）和网络之间的数据交换
2.接收上一层（IP层）的数据报，通过网络向外发送
3.接收和处理来自网络上的物理帧，抽取IP数据报向IP层传送
主要协议
以太网/FDDI/令牌环
X.25/帧中继/ATM
3.3.4 网际层
应用层
传输层
网际层
网络接口层
1
2
3
4
TCP/IP模型
主要功能
1.负责将数据包送达正确的目的
2.数据包的路由
3.管理不同设备之间的数据交换
主要协议
IP：网际协议
ICMP：网际控制报文协议
ARP：地址解析协议
RARP：逆向地址解析协议
IP协议：是TCP/IP协议的核心，所有的TCP，UDP，IMCP，IGMP的数据都以IP数据格式传输。要注意的是，IP不是可靠的协议，这是说，IP协议没有提供一种数据未传达以后的处理机制，这被认为是上层协议：TCP或UDP要做的事情。
3.3.4 网际层
ARP：地址解析协议，是根据IP地址获取物理地址的一个TCP/IP协议。本来主机是完全不知道这个IP对应的是哪个主机的哪个接口，当主机要发送一个IP包的时候，会首先查一下自己的ARP高速缓存（就是一个IP-MAC地址对应表缓存）。
RARP：反向地址转换协议，允许局域网的物理机器从网关服务器的 ARP 表或者缓存上请求其 IP 地址。
3.3.4 网际层
ICMP协议：IP协议并不是一个可靠的协议，它不保证数据被送达，那么，自然的，保证数据送达的工作应该由其他的模块来完成。其中一个重要的模块就是ICMP(网络控制报文)协议。ICMP不是高层协议，而是IP层的协议。
当传送IP数据包发生错误。比如主机不可达，路由不可达等等，ICMP协议将会把错误信息封包，然后传送回给主机。给主机一个处理错误的机会，这 也就是为什么说建立在IP层以上的协议是可能做到安全的原因。
3.3.4 网际层
应用层
传输层
网际层
网络接口层
1
2
3
4
TCP/IP模型
它在IP协议的上面，以便确保所有传送到某个系统的数据正确无误地到达该系统。
主要协议
TCP：传输控制协议
UDP：用户数据报协议
3.3.5 传输层
TCP 示意图
TCP 示意图
TCP和UDP的比较
UDP TCP
是否连接 无连接 面向连接
是否可靠 不可靠传输，不使用流量控制和拥塞控制 可靠传输，使用流量控制和拥塞控制
连接对象个数 支持一对一，一对多，多对一和多对多交互通信 只能是一对一通信
传输效率 高 低
传输速度 快 慢
传输方式 面向报文 面向字节流
适用场景 适用于实时应用（IP电话、视频会议、直播等） 适用于要求可靠传输的应用，例如文件传输
重要的端口号
CP 协议名称 端口号 作用
Telnet 远程登陆协议 23 它为用户提供了在本地计算机上完成远程主机工作的能力
SMTP 简单邮件传输协议 25 它帮助每台计算机在发送或中转信件时找到下一个目的地
HTTP 超文本传输协议 80 超文本传输协议，是我们浏览网页、看在线视频、听在线音乐等必须遵循的规则
FTP 文件传输协议 20、21 文件传输协议 FTP [ File Transfer Protocol ]使得主机间可以共享文件
DNS 域名服务 53 因特网上作为域名和IP地址相互映射的一个分布式数据库，能够使用户更方便的访问互联网，而不用去记住能够被机器直接读取的IP数串
HTTPS 超文本传输安全协议 443 HTTPS是以安全为目标的HTTP通道，简单讲是HTTP的安全版
POP3 邮局协议版本3 110 本协议主要用于支持使用客户端远程管理在服务器上的电子邮件
TCP和UDP协议的一些应用
应用层
传输层
网际层
网络接口层
1
2
3
4
TCP/IP模型
为应用程序提供服务并规定应用程序中通信相关的细节,应用层的主要工作就是定义数据格式并按照对应的格式解读数据。
3.3.6 应用层
常见的应用层协议
知 识 构 建
思维导图
1.TCP的含义是（ ）
A.域名 B.网际协议 C.传输控制协议 D.超文本传输协议
2.IP的含义是（ ）
A.域名 B.网际互连协议C.传输控制协议 D.超文本传输协议
3.Internet上许多复杂网络和许多不同类型的计算机之间能够互相通信的基础是（ ）
A.OSI/RM B.FDDI C.ATM D.TCP/IP
4.在TCP/IP协议簇中，UDP协议工作在（ ）
A.应用层 B.传输层 C.网际层 D.网络接口层
5.下列协议不属于应用层协议的是（ ）
A.ICMP B.SNMP C.Telent D.FTP
c
B
D
B
A
随 堂 巩 固
6.在TCP/IP环境下；如果Ethernet局域网上的站点初始化后只有自己的物理地址而没有IP地址，则可以通过要求自己的IP地址，而实现这个功能的协议应是（ ）
A.ARP B.ICMP C.IP D.RARP
7.ARP协议的主要功能是（ ）
A.将IP地址解析为物理地址
B.将物理地址解析为IP地址
C.将主机名解析为IP地址
D.IP地址解析为主机名
8.TCP/IP协议簇的网际层上的RARP子协议的功能是（ ）
A.用于传输IP数据报
B.实现物理地址到IP地址的映射
C.实现IP地址到物理地址的映射
D.用于该层上控制信息产生
D
A
B
9.下列给出的协议中，属于TCP/IP协议模型的应用层的是( )
A.UDP B.IP C.TCP D.Telnet
10.文件传输协议（FTP）是_____上的协议。
A.网络层 B.传输层 C.应用层 D.物理层
11.TCP/IP的4层模型中没有表示层和会话层，这两层的功能是由___提供的。
A.应用层 B .数据链路层 C.网络层 D.传输层
12.下列中英文名字对应正确的是（ ）
A.TCP/IP:传输控制协议
B.FTP:文件传输协议
C.HTTP：超文本协议
D.DNS：统一资源定位器
13.在TCP/IP协议模型中，解决计算机之间通信问题的在（ ）
A.链路层 B.网络层（IP层） C.传输层 D.应用层
D
C
A
B
B
14.在TCP/IP协议簇中，若要在一台计算机中的两个进程之间传递数据报，则所使用的协议是（ ）
A.TCP B.UDP C.IP D.FTP
15.在TCP/IP协议簇中，用户在本地机上对远程机进行文件读取操作所采用的协议是（ ）
A.DNS B.SMTP C.Telnet D.FTP
16.下列选项中，表示超文本传输协议的是（ ）
A. HyperLink B.HTML C.HTTP D.VRL
17.用于电子邮件的协议是（ ）
A.IP B.TCP C.SNMP D.SMTP
A
C
C
D
直 击 高 考
（2017年）在TCP/IP协议分层模型中，最高的一层是（ ）
A.应用层 B.网络接口层
C.传输层 D.IP层
（2018年） TCP协议属于TCP/IP协议分层体系结构中的（ ）
A.网络接口层 B.IP层
C.传输层 D.应用层
（2020年）下列选项中，属于TCP/P分层模型中传输层的协议是（ ）
A. UDP B. ARP
C. FTP D.ICMP
A
C
A
直 击 高 考
（2021年）15.下列选项中,属于路由协议的是
A.HTTP B.RIP C.FTP D.TCP
（2022年）27、TCP/IP 协议采用分层体系结构，对应开放系统互连（OSI）参考模型的层次结构，可分为四层，如图 5所示。ICMP 协议属于_ ① 层， 实现报文传送的控制机制，提供错误和信息报告。FTP 协议属于_ ② 层，为文件的传输提供了途径。TCP 协议属于_ ③ 层， 提供面向连接的可靠数据传输服务。从下列选项中，选择正确的答案。
A.网络接口层 B.网络层 C.传输层 D.应用层
应用层 （第四层）
传输层 （第三层）
网络层 （第二层）
网络接口层 （第一层）
直 击 高 考
（2023年）27.万维网和文件传输是Internet的重要服务。如图7所示，客户机可以访问Internet中的Web服务和文件传输服务。
（1）客户机上的浏览器访问Wb服务器时，使用的数据传输协议为①
A.NAT B.HTTP C.OSPF D.P2P
（2）客户机访问文件传输服务器使用的应用层上的传输协议为②
A.FTP B.RIP C.UDP D.TCP
（3）SMTP协议位于TCP/P协议结构中的③
A.传输层 B.网际层 C.应用层 D.网络接口层
1.简述TCP/IP协议的体系结构，并简要说明各层的功能。
2.画出第三小节的思维导图（课堂作业）
知识巩固
