针织服装设计与生产实训教程
实训二:缝型应用练习
主讲人:吉利梅
一 缝型的分类、标号方法及针织生产常用缝型
二 缝型实例分析
三 作业与指导

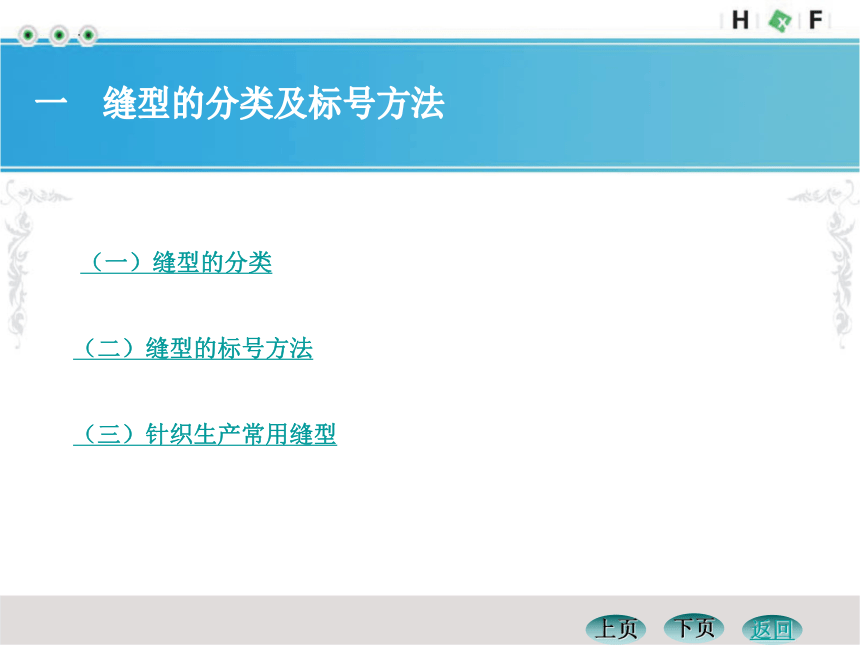

一 缝型的分类及标号方法
（一）缝型的分类
（二）缝型的标号方法
（三）针织生产常用缝型
上页
下页
返回
上页
下页
退出

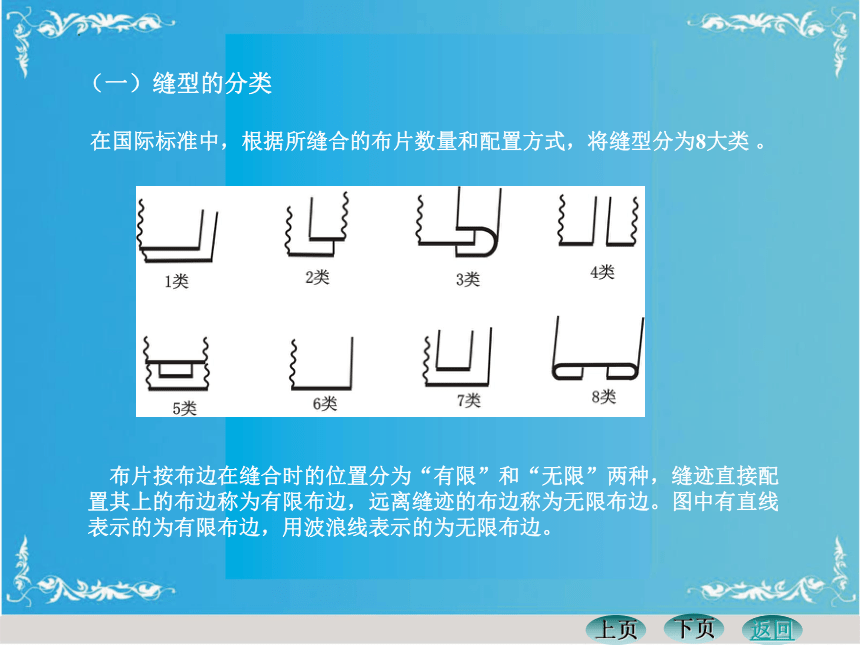

在国际标准中，根据所缝合的布片数量和配置方式，将缝型分为8大类 。
（一）缝型的分类
布片按布边在缝合时的位置分为“有限”和“无限”两种，缝迹直接配置其上的布边称为有限布边，远离缝迹的布边称为无限布边。图中有直线表示的为有限布边，用波浪线表示的为无限布边。
返回
上页
下页

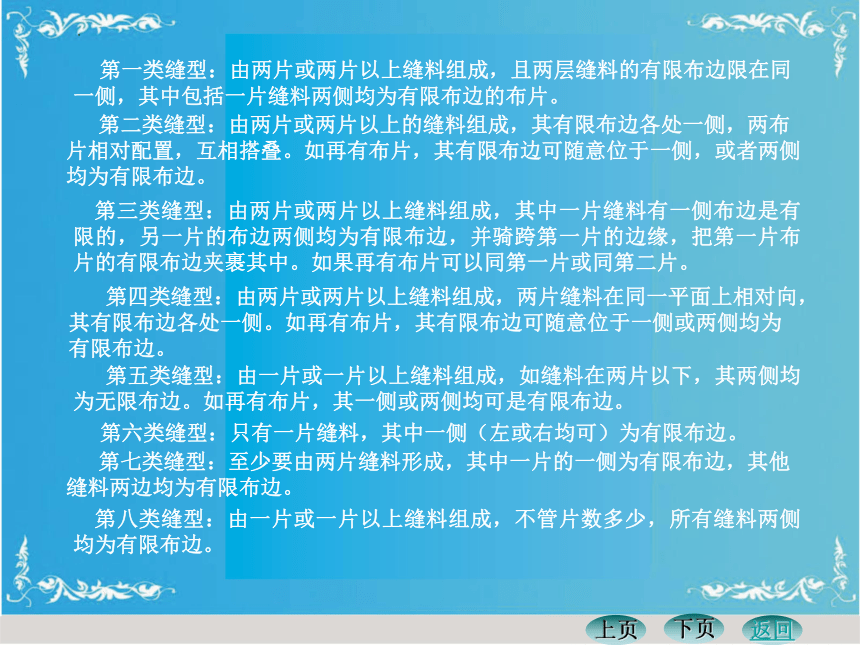

第一类缝型：由两片或两片以上缝料组成，且两层缝料的有限布边限在同一侧，其中包括一片缝料两侧均为有限布边的布片。
第二类缝型：由两片或两片以上的缝料组成，其有限布边各处一侧，两布片相对配置，互相搭叠。如再有布片，其有限布边可随意位于一侧，或者两侧均为有限布边。
第三类缝型：由两片或两片以上缝料组成，其中一片缝料有一侧布边是有限的，另一片的布边两侧均为有限布边，并骑跨第一片的边缘，把第一片布片的有限布边夹裹其中。如果再有布片可以同第一片或同第二片。
第四类缝型：由两片或两片以上缝料组成，两片缝料在同一平面上相对向，其有限布边各处一侧。如再有布片，其有限布边可随意位于一侧或两侧均为有限布边。
第五类缝型：由一片或一片以上缝料组成，如缝料在两片以下，其两侧均为无限布边。如再有布片，其一侧或两侧均可是有限布边。
第六类缝型：只有一片缝料，其中一侧（左或右均可）为有限布边。
第七类缝型：至少要由两片缝料形成，其中一片的一侧为有限布边，其他缝料两边均为有限布边。
第八类缝型：由一片或一片以上缝料组成，不管片数多少，所有缝料两侧均为有限布边。
返回
上页
下页
返回

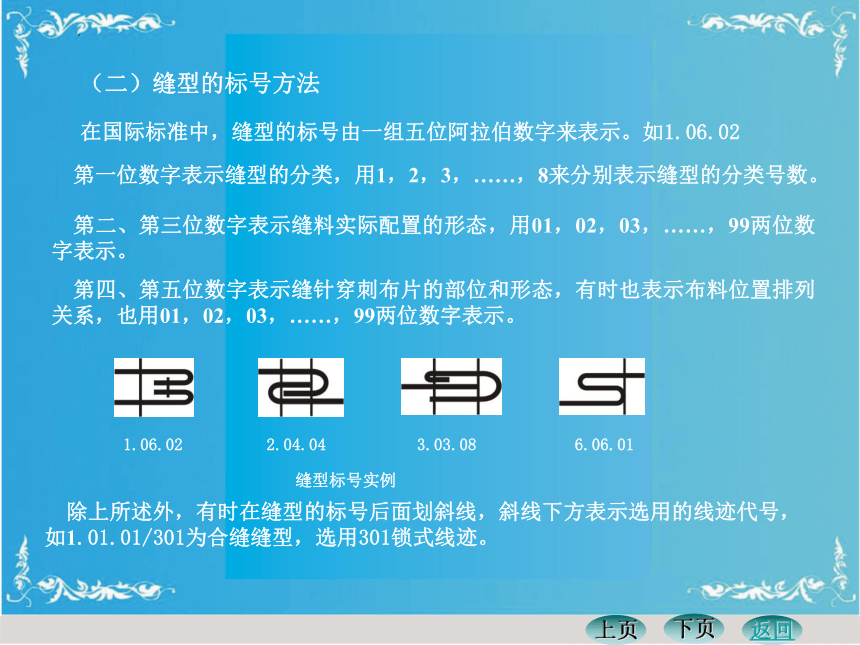

在国际标准中，缝型的标号由一组五位阿拉伯数字来表示。如1.06.02
（二）缝型的标号方法
除上所述外，有时在缝型的标号后面划斜线，斜线下方表示选用的线迹代号，如1.01.01/301为合缝缝型，选用301锁式线迹。
第一位数字表示缝型的分类，用1，2，3，……，8来分别表示缝型的分类号数。
第二、第三位数字表示缝料实际配置的形态，用01，02，03，……，99两位数字表示。
第四、第五位数字表示缝针穿刺布片的部位和形态，有时也表示布料位置排列关系，也用01，02，03，……，99两位数字表示。
1.06.02
2.04.04
3.03.08
6.06.01
缝型标号实例
上页
下页
退出

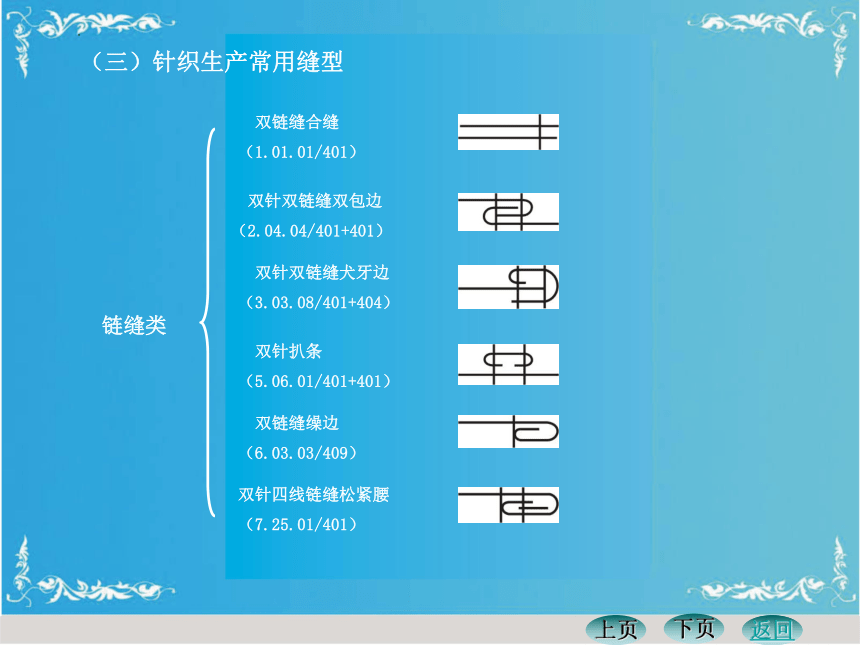

（三）针织生产常用缝型
链缝类
双链缝合缝
（1.01.01/401）
双针双链缝双包边
（2.04.04/401+401）
双针双链缝犬牙边
（3.03.08/401+404）
双针扒条
（5.06.01/401+401）
双链缝缲边
（6.03.03/409）
双针四线链缝松紧腰
（7.25.01/401）
返回
上页
下页
退出

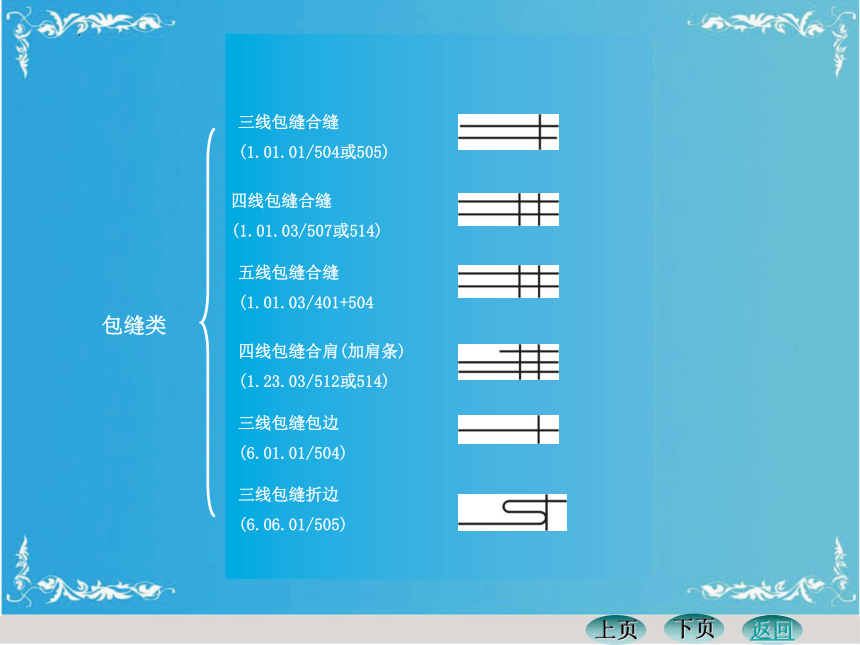

包缝类
三线包缝合缝
(1.01.01/504或505)
四线包缝合缝
(1.01.03/507或514)
五线包缝合缝
(1.01.03/401+504
四线包缝合肩(加肩条)
(1.23.03/512或514)
三线包缝包边
(6.01.01/504)
三线包缝折边
(6.06.01/505)
返回
上页
下页
退出

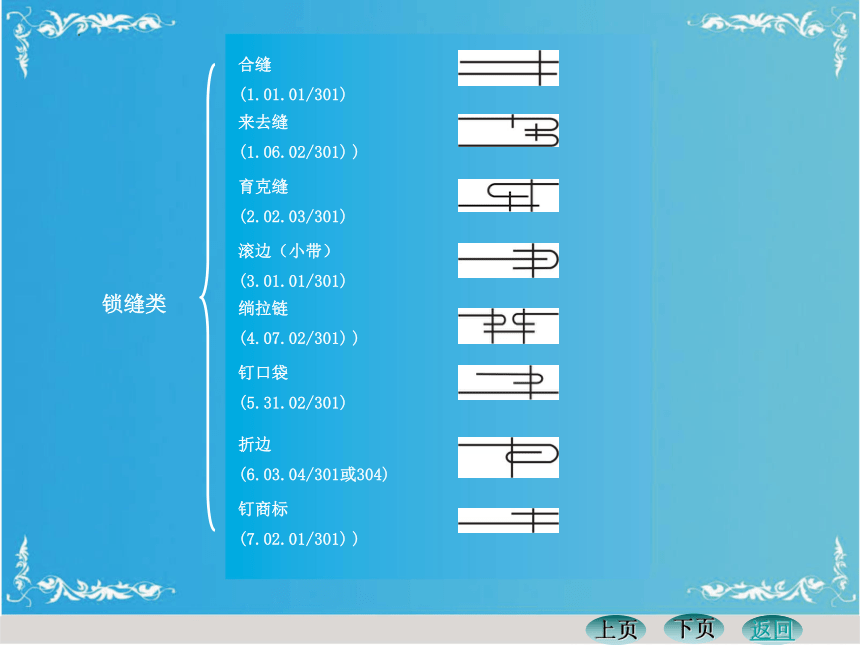

锁缝类
来去缝
(1.06.02/301) )
育克缝
(2.02.03/301)
滚边（小带）
(3.01.01/301)
绱拉链
(4.07.02/301) )
钉口袋
(5.31.02/301)
折边
(6.03.04/301或304)
合缝
(1.01.01/301)
钉商标
(7.02.01/301) )
返回
上页
下页
返回
绷缝类
滚边
(3.03.01/602或605)
双针绷缝
(4.04.01/406)
折边（腰边）
(6.02.01/406或407)
松紧带腰
(7.15.02/406)
返回
二 缝型实例分析
（一）实例一
（二）实例二
上页
下页
返回
上页
下页
返回
实例一：分析针织罗纹领短袖衫的缝制工艺流程及缝制中各部位缝型代号
款式图
上页
下页
退出
缝制工艺流程：
领罗纹拼接（平车来回两道）
合肩缝（四线包缝）
绱领罗纹（三线包缝，接头位于左肩缝后3cm）
缝制工艺肩缝及后领圈加固（两针四线链缝），衬本色布带流程
袖口挽边（两针三线绷缝）
绱袖（四线包缝）
合大身（四线包缝）
下摆挽边（两针三线绷缝，重针位于左侧缝后2～3cm处）
订主标（位于后领中心绷缝线上0.1cm，左右宽松度0.5cm）
1．合肩缝1．23．03 2．绱领罗纹 1．01．01 3．袖口挽边 6．02．01 4．绱袖
1．01．03
5．合大身 1．01．03 6．合袖底缝 1．01．03 7．下摆挽边 6．02．01
罗纹领短袖衫各部位缝型代号
返回
上页
下页
退出
实例二：分析针织运动裤的缝制工艺流程及缝制中各部位缝型代号
款式图
返回
上页
下页
退出
缝制工艺流程：
后袋口拷边（三线包缝）
后袋口折边2cm（平缝）
绱袋（平缝）
腰贴边和松紧一起拷边（四线包缝）
合栋缝（四线包缝）
压明线0.6cm于后片上（平缝）
合前后裆缝（四线包缝）
合下裆缝（四线包缝）
做侧袋（平缝）
袋布四周缝合（四线包缝）
脚口挽边（两针三线绷缝）
腰贴边锁扣眼两个（锁眼机）
腰口挽边绱松紧同时装商标（四针八线链缝）
穿纱带（手工）
返回
上页
下页
退出
运动裤各部位缝型代号
1．后袋口拷边 6．01．01 2．绱后袋 5．31．02 3．做侧袋 1．01．01 4．合栋缝 1．01．03 5．压明线于后片
6．02．02
6．合裆缝 1．01．03 7．脚口挽边 6．02．01 8．腰贴边锁扣眼 6．05．01 9．腰口挽边上松紧 7．75．01
返回
上页
下页
退出
链缝滚边
四线包缝合缝
先三线包缝合缝
后双针绷缝加固
锁扣眼
返回
上页
下页
退出
链缝滚领
四线包缝合缝
密拷
四线合肩衬纱带
返回
上页
下页
退出
四线包缝合缝
先三线包缝包边
链缝折边
平缝钉商标
返回
上页
下页
退出
四线包缝合缝
三线包缝合缝先
单针双线链缝
双针绷缝折边
返回
上页
下页
退出
四线包缝合缝
先三线包缝合缝
三针五线绷缝加固
平缝钉商标
双针绷缝挽边
返回
上页
下页
退出
四线包缝合缝
平缝钉口袋
平缝钉商标
三线包缝合缝先
双针绷缝加固
双针绷缝挽边
两针三线绷缝折边
返回
上页
下页
退出
四线包缝合缝
四线包缝合缝加肩带
双针绷缝挽边
双针绷缝加固
返回
上页
下页
退出
四线包缝合缝
双针绷缝折边
锁扣眼
三线包缝合缝先
双针绷缝加固
平缝绱拉链
返回
上页
下页
退出
双针绷缝滚边
四线包缝合缝
双针绷缝挽下摆
三线包缝合缝先
双针绷缝加固
双针双链扒条
返回
上页
下页
退出
双针绷缝滚边
四线包缝合缝
双针绷缝挽下摆
三线包缝合缝先
双针绷缝加固
平缝钉商标
返回
三 作业与指导
（一）实训步骤与方法
（二）实训报告
上页
下页
返回
上页
下页
返回
1．从日常生活中找出三件不同的针织服装，分析各缝制部位所用缝型。
（一）实训步骤与方法
2．写出各缝型名称，并画出缝型示意图。
上页
下页
退出
1．简述缝型的分类、缝型的国际标准标号方法。
（二）实训报告内容
2．独立完成三款针织服装的缝型分析，并写出各缝型名称、画出缝型示意图。
3．写出如图所示针织服装的缝制工艺流程、缝型名称并画出缝型示意图。
返回
