针织服装设计与生产实训教程
实训一:专用及装饰用缝纫机练习
主讲人:吉利梅
一 缝制针织品常用线迹性能和用途
二 常用针织专用及装饰用缝纫机
三 作业与指导

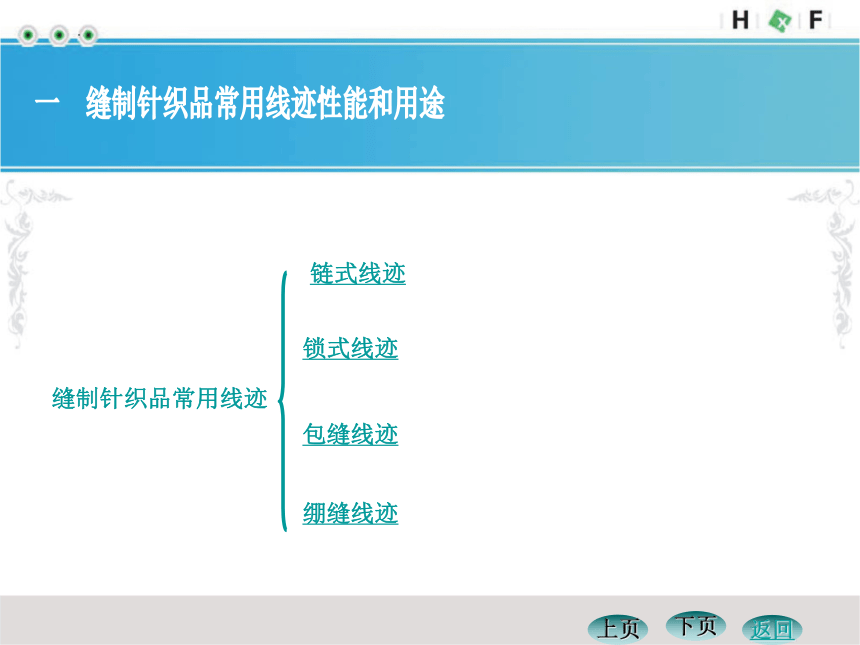

一 缝制针织品常用线迹性能和用途
缝制针织品常用线迹
锁式线迹
包缝线迹
绷缝线迹
上页
下页
链式线迹
返回
上页
下页
退出

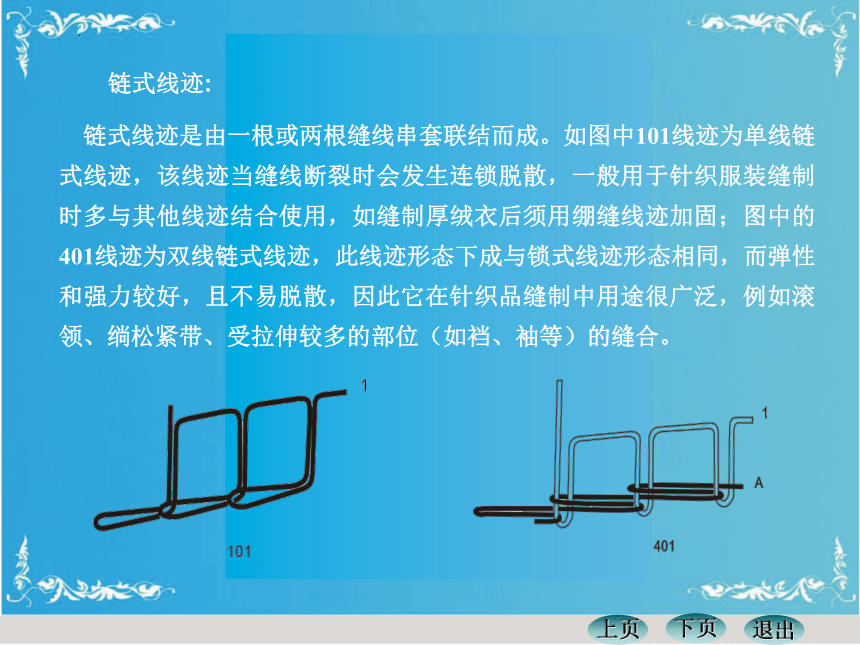

链式线迹是由一根或两根缝线串套联结而成。如图中101线迹为单线链式线迹，该线迹当缝线断裂时会发生连锁脱散，一般用于针织服装缝制时多与其他线迹结合使用，如缝制厚绒衣后须用绷缝线迹加固；图中的401线迹为双线链式线迹，此线迹形态下成与锁式线迹形态相同，而弹性和强力较好，且不易脱散，因此它在针织品缝制中用途很广泛，例如滚领、绱松紧带、受拉伸较多的部位（如裆、袖等）的缝合。
链式线迹:
上页
下页
返回

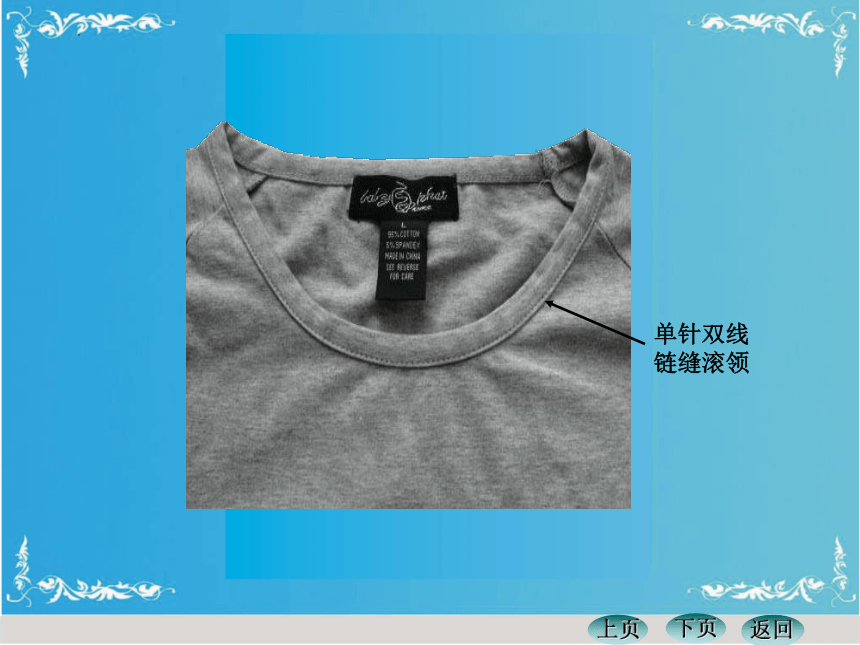

单针双线链缝滚领
返回
上页
下页
退出

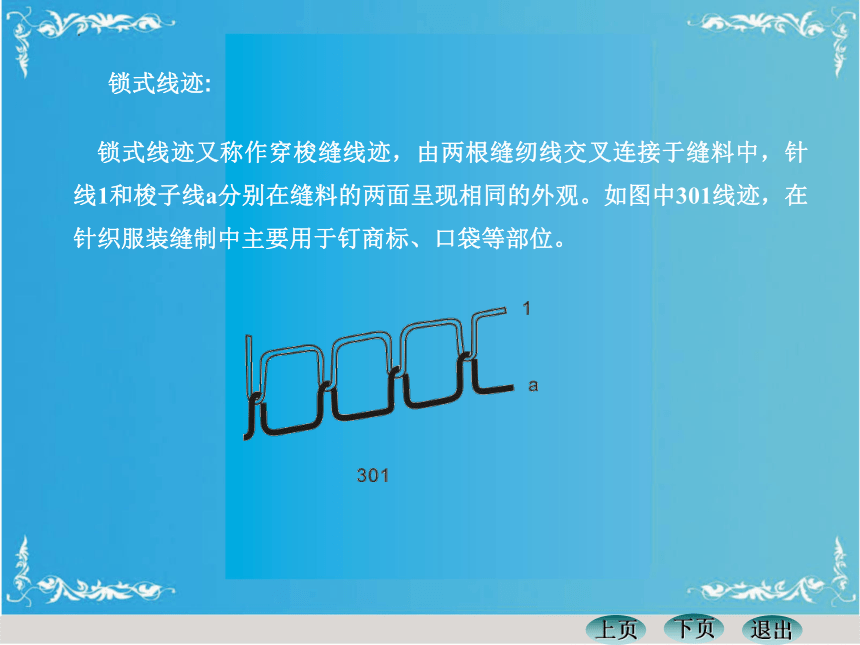

锁式线迹又称作穿梭缝线迹，由两根缝纫线交叉连接于缝料中，针线1和梭子线a分别在缝料的两面呈现相同的外观。如图中301线迹，在针织服装缝制中主要用于钉商标、口袋等部位。
锁式线迹:
上页
下页
退出

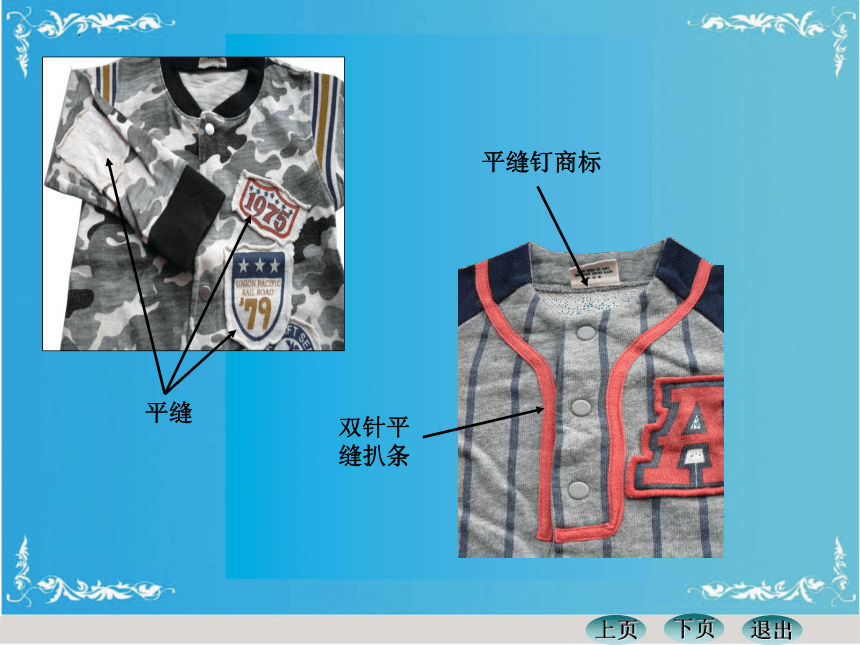

平缝
双针平缝扒条
平缝钉商标
上页
下页
退出

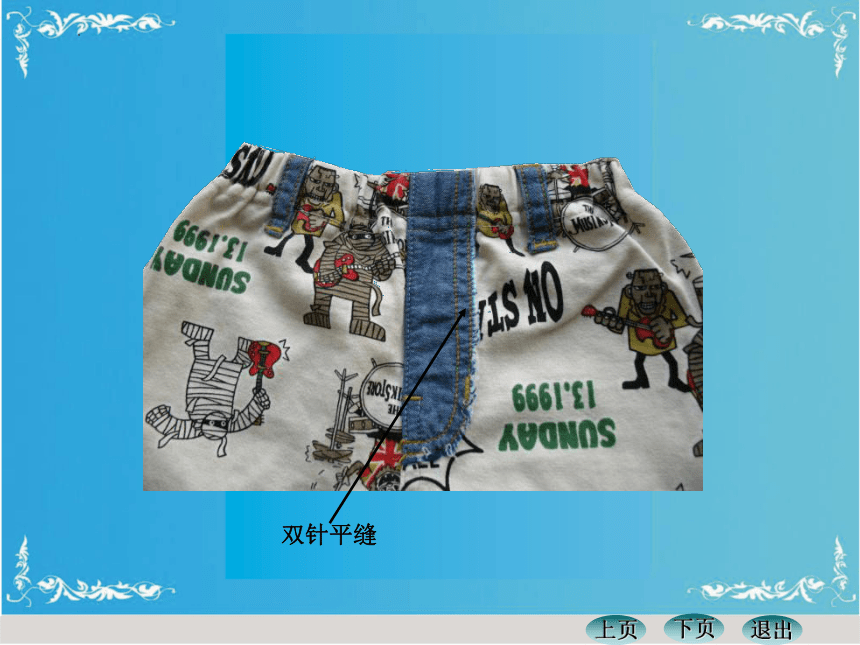

双针平缝
上页
下页
返回

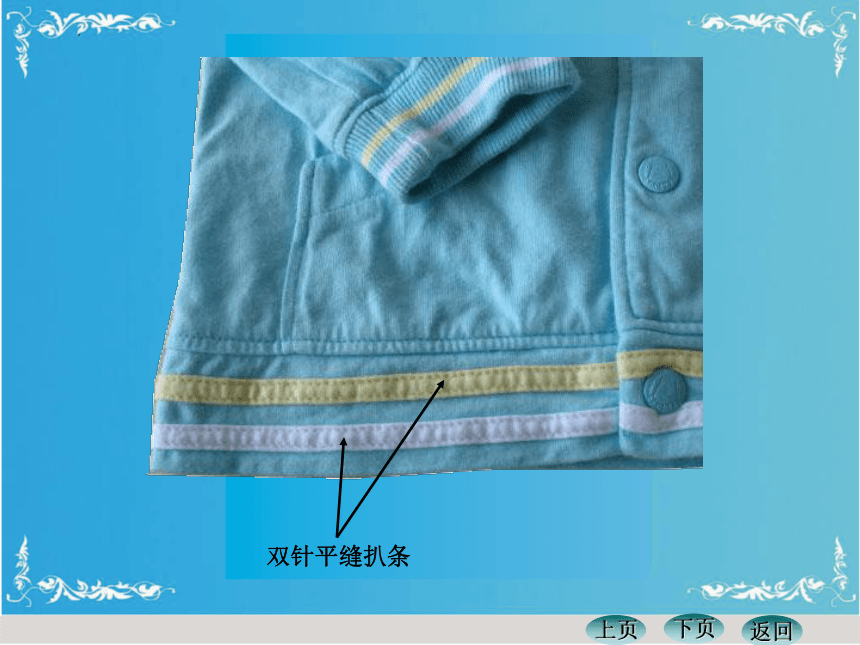

双针平缝扒条
退出
返回
上页
下页
退出

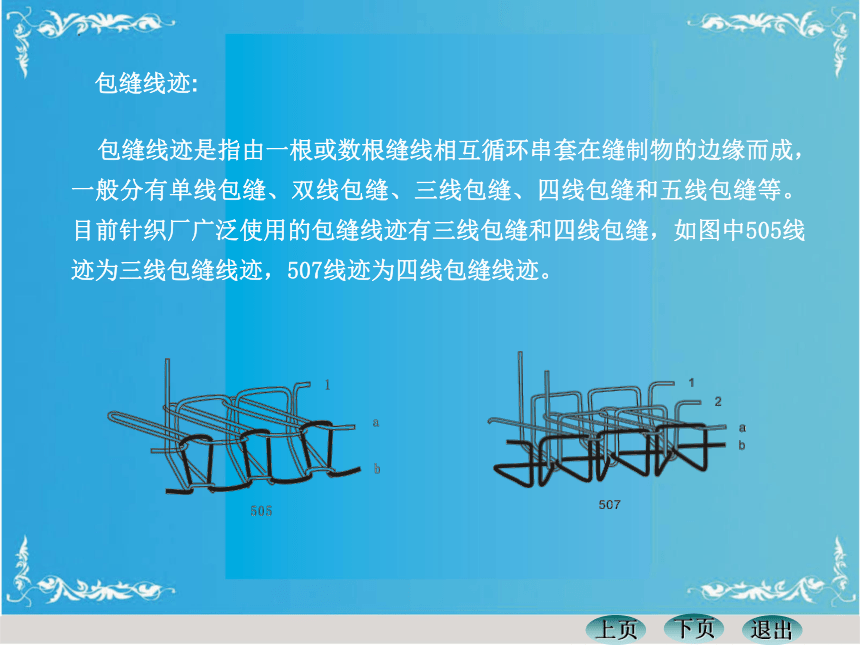

包缝线迹是指由一根或数根缝线相互循环串套在缝制物的边缘而成，一般分有单线包缝、双线包缝、三线包缝、四线包缝和五线包缝等。目前针织厂广泛使用的包缝线迹有三线包缝和四线包缝，如图中505线迹为三线包缝线迹，507线迹为四线包缝线迹。
包缝线迹:
上页
下页
退出

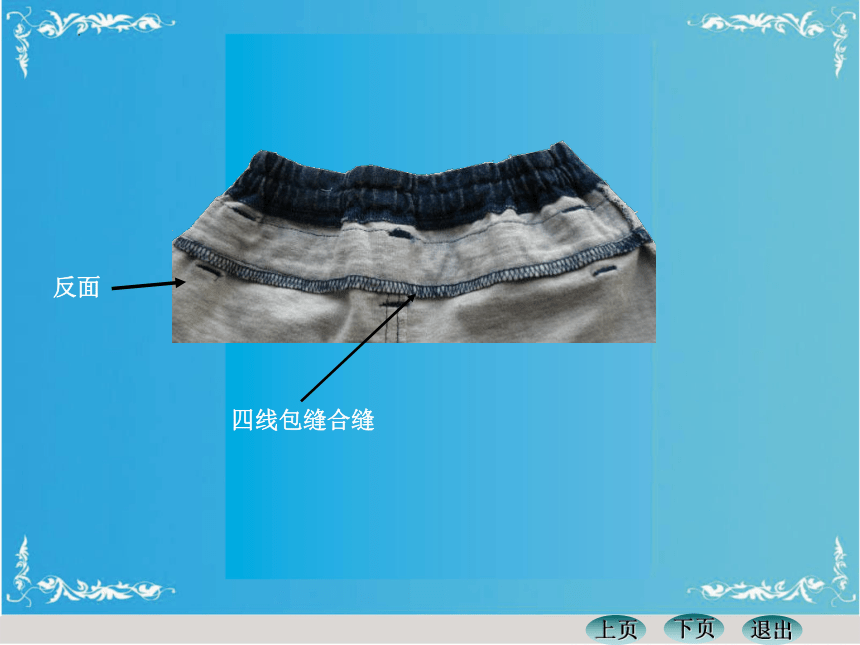

四线包缝合缝
反面
上页
下页
返回

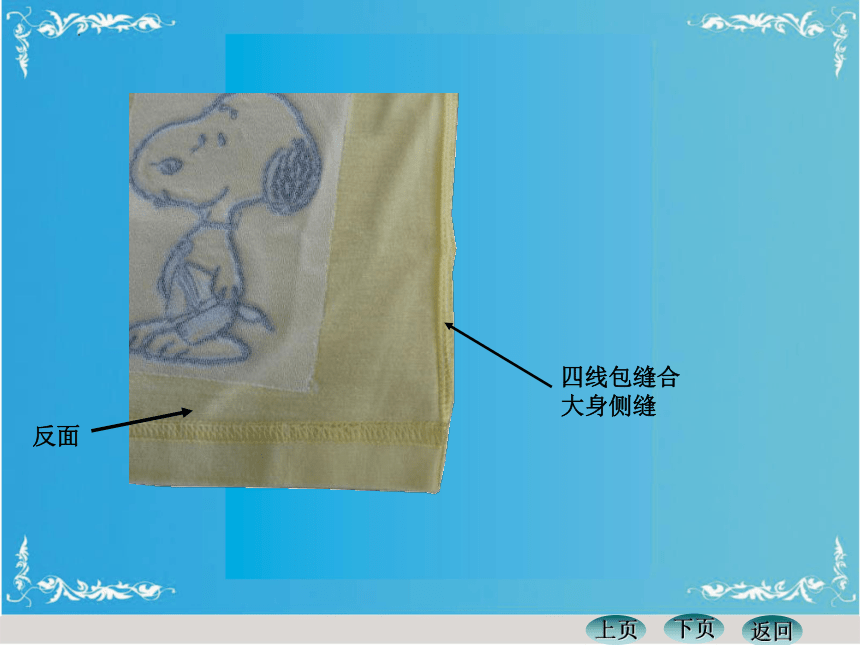

四线包缝合大身侧缝
反面
返回
上页
下页
退出
绷缝线迹由两根以上针线和一根弯钩线互相串套而成（如406、407线迹），有时在正面可加上一根或两根装饰线（如602、603、604、608线迹）。其中缝线用1、2、3、4表示的为直针线，用小写字母a表示的为弯钩线，用大写字母Y和Z表示的为装饰线。
绷缝线迹:
绷缝线迹一般由针数和缝线数加以命名，如406线迹称为“两针三线绷缝线迹”、602线迹称为“两针四线绷缝线迹”、604线迹称为“三针六线绷缝线迹”。
上页
下页
退出
a．无装饰线的绷缝线迹（406、407线迹）：该类线迹一般线数比针数多一个数，如406线迹为两针三线绷缝线迹，407线迹为三针四线绷缝线迹。该类线迹主要用于针织衫开领、绱袖边绷缝、滚边、滚领等缝制工艺。
绷缝线迹常分为两大类:
上页
下页
退出
两针三线绷缝滚领
上页
下页
退出
三针四线绷缝滚领
上页
下页
退出
b．有装饰线的绷缝线迹（600级线迹）：该类线迹的正面都有装饰线覆盖，多用于针织衫的拼接及装饰边等缝制工艺。
上页
下页
退出
三针五线绷缝装饰加固
上页
下页
退出
三针五线绷缝挽下摆
上页
下页
退出
三针五线绷缝加固装饰
上页
下页
返回
三针五线绷缝加固装饰
退出
上页
下页
退出
先三线包缝合缝后两针三线绷缝加固
三线包缝合缝后两针三线绷缝加固
三线包缝合缝后三针五线绷缝加固
先三线包缝合缝后两针三线绷缝加固
四线包缝合缝
平缝钉商标
贴边布四线拷克平缝拼接、缉明线
上页
下页
退出
两针三线 绷缝卷边
平缝
四线包缝合缝
四线包缝合缝后平缝缉明线
双针平缝
上页
下页
退出
四线包缝合缝后
三针五线绷缝加固
三针四线滚领
四线包缝
平缝缉明线
上页
下页
返回
四线包缝合缝
三针五线绷缝挽底边
衬纱带平缝
四线包缝绱领
三针五线绷缝挽边
两针三线绷缝挽边
平缝钉商标
四线包缝绱袖
退出
返回
二 常用针织专用及装饰用缝纫机
常用针织专用及装饰用缝纫机
包缝机
绷缝机
链缝机
钉扣机
锁眼机
撬边机
上页
下页
返回
上页
下页
退出
能够形成各种包缝线迹（500级线迹）的缝纫机称为包缝机（如右下图所示），工厂中俗称“拷克车”。包缝机属于GN系列缝纫机，在缝制过程中线迹能将缝料的边缘包覆起来，防止缝料边缘脱散，同时包缝机上带有刀片，可以切齐布边、缝合缝料的边缘，缝迹有很好的弹性和强力。
包缝机
分类：
根据形成线迹类型分，包缝机可分为单线包缝机、双线包缝机、三线包缝机、四线包缝机和五线包缝机等。其中单线包缝机、双线包缝机、三线包缝机都只有一根直针；四线包缝机、五线包缝机都有两根直针。
四线包缝机
返回
上页
下页
退出
包缝机的穿线方法
两线包缝穿线图
三线包缝穿线图
上页
下页
返回
四线包缝穿线图
五线包缝穿线图
退出
返回
上页
下页
退出
绷缝机是由两根及以上直针与一个带线弯针相互配合形成部分400级多针链式线迹和600级覆盖线迹的缝纫机。400级绷缝类线迹一般不带有装饰线，一般在线迹的正面看到的是几根相互平行的直线；而600级绷缝类线迹带有装饰线，而且由于装饰线数不同，所形成的线迹结构也不同，该线迹具极强的装饰性。
绷缝机
特点：
线迹呈扁平网状，可以将缝料的边缘很好地覆盖起来，又能起到很好的装饰作用；同时绷缝线迹强力高、拉伸性好，因此在针织服装生产中绷缝机应用广泛。如拼接、滚领、滚边、折边、绷缝加固、绱松紧带、饰边等。
三针四线绷缝线迹实物图
三针五线绷缝线迹实物图
上页
下页
退出
绷缝机的分类：
根据外形可分平式车床绷缝机和筒式车床绷缝机 ；根据绷缝机的针数和总线数可分为两针三线、三针四线、三针五线等；还可加上绷缝机的特定功能及用途，如四针六线自动切线绷缝机、三针五线滚领机等。
平式车床绷缝机
筒式车床绷缝机
三针五线滚领机
上页
下页
返回
绷缝机的穿线方法
绷缝机穿线图
退出
返回
上页
下页
退出
形成各种链式线迹的缝纫机统称为链缝机，它属于GK系列缝纫机。根据缝线数量不同，链缝机可分为单线链式缝纫机和双线链式缝纫机。
链缝机
单线链式缝纫机是由一根针线形成100级线迹的缝纫机，由于它只有一根针线，无底线，一旦缝线断裂就会发生边锁脱散，因此在应用上受到一定的限制，目前针织厂已基本不使用该线迹。
双线链式线迹缝纫机是缝制401线迹的缝纫机。在缝料正面形成与锁式线迹相同的外观，反面呈链状。线迹的弹性和强力都比锁式线迹好，且不易脱散。因此双线链式缝纫机在针织服装生产中被广泛使用，在很多场合替代平缝机，既提高了生产效率又使得产品质量得到提升。
两针四线链缝实物正面
两针四线链缝实物反面
上页
下页
返回
双线链式缝纫机在针织服装生产中一般根据其用途进行命名，如用于针织服装滚领的称为滚领机；用于缝制松紧带的称为松紧带机；用于缝钉饰条的称为扒条机等。
根据直针个数和缝制需要，链缝机有单针双线链式缝纫机、双针四线链机、三针六线链缝机等，以实现多种缝制目的。
两针四线链缝机
松紧带机
双线链缝机的分类
退出
返回
上页
下页
返回
钉扣机是专门用于缝钉各种纽扣的专用缝纫机，一般采用单线链式线迹或锁式线迹。
钉扣机
常见纽扣缝型
常见缝钉图案
高速电子钉扣机
普通平缝钉扣机
退出
返回
上页
下页
退出
锁眼机又称开纽孔机，按所开纽孔的形状可分为平头锁眼机和圆头锁眼机两种。
锁眼机
平头锁眼机一般以平缝线迹为主，有时也可为链式线迹，适合于针织衬衣、休闲装等比较薄型面料服装 。
平头锁眼机
圆头锁眼机
圆头锁眼机主要适合于较厚型的梭针面料服装。
返回
上页
下页
方角型
放射方角型
圆型
放射型
圆型方角型
放射型套结
平头锁眼机纽孔形状
收尾套结
平尾套结
圆头套结
收尾套结
平尾套结
圆头套结
圆头眼
平头眼
圆头锁眼机纽孔形状
返回
上页
下页
撬边机又称扦边机，是专门用于各类外衣服装下摆和裤脚撬边用。
撬边机
撬边机所用机针是弯针，它只穿刺挽边层的巾边布而不穿透正面面料，因而衣服正面无针迹显露，故也称“暗缝缝纫机”。撬边机多数是单线链式线迹，有时也可用锁式撬边线迹。
撬边机常用线迹
撬边机
返回
三 作业与指导
（一）实训步骤与方法
（二）实训报告
上页
下页
返回
上页
下页
1．从流水线中找出属于通用、专用及装饰用缝纫机的机种。
（一）实训步骤与方法
2．操作各种不同类型的缝纫机，学习各类缝纫机的穿线方法。
3．观察各类缝纫机线迹成缝过程
4．分别在七块面料（两针三线绷缝线迹，三针五线绷缝线迹，三线包缝线迹，四线包缝线迹，单线链式线迹，双线链式线迹，锁式线迹）上车缝一段距离（20cm以上），包括两种以上线迹密度的线迹，并注明线迹类型。
退出
返回
上页
下页
1．独立完成七块带有线迹的面料，并标注相应的机械名称和线迹类型。
（二）实训报告内容
2．简述包缝机、绷缝机及链缝机的穿线方法。
3．总结本次实训的收获。
