字体和比例
一、字 体
一、字 体
字体
常用字体：
汉 字： 重庆人民大礼堂
数
字
和
字
母
阿拉伯数字：0123456789
罗马数字:ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ
拉丁字母：abcdefgh ABCDEFGH
希腊字母：αβγδεζηθφψωλ
一、字 体
字 高 20 14 10 7 5 3.5
字 宽 14 10 7 5 3.5 2.5

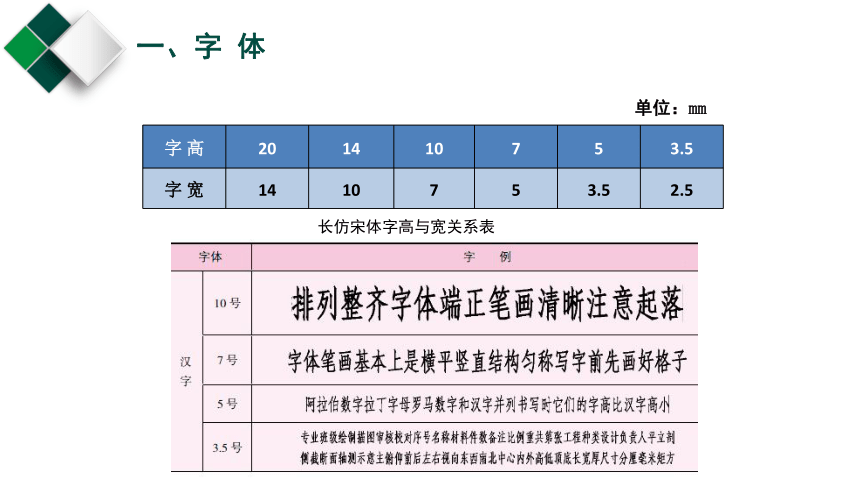

长仿宋体字高与宽关系表
单位：mm
一、字体

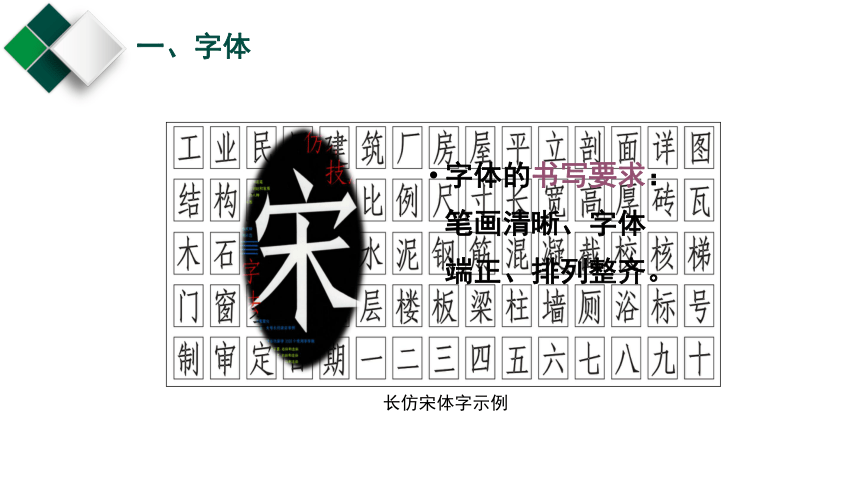

长仿宋体字示例
字体的书写要求：笔画清晰、字体端正、排列整齐。
一、字体
图纸中表示数量的数字应用阿拉伯数字书写。
阿拉伯数字：0123456789
阿拉伯数字、罗马数字或拉丁字母的字高应不小于2.5mm。
阿拉伯数字：0123456789
罗马数字:ⅠⅡ Ⅲ Ⅳ
拉丁字母：abcd ABCD
数字和字母有正体和斜体两种写法，但同一张图纸上必须统一。
阿拉伯数字、罗马数字和拉丁字母的书写有一般字体和窄体字两种。
一、字体
7
（a）一般字体（笔画宽度 为字高的1/10）
(b) 窄体字（笔画宽度为字高的1/14）

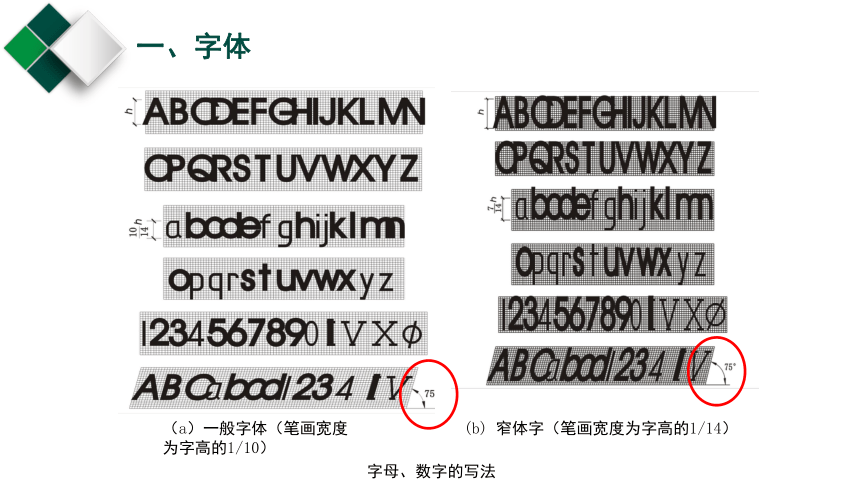

字母、数字的写法
一、字 体
仿宋体字基本笔画的写法
一、字 体
应用实例
某房屋的平面图
一、字体
仿宋字，是印刷字体的一种 ，仿照宋版书上所刻的字体，笔画粗细均匀，有长、方、扁三体。亦称仿宋体字、仿宋字体或仿宋体，简称仿宋，是出现于20世纪初叶的一种刻版印刷字体。
视频
1:17---:3：15
4:52---5:33
二、比例
例如，一个房屋的长度是55米，而在图纸上它相应的长度只画出0.55米，那么它的比例就是：
比例：图样的比例，应为图形与实物相对应的线性尺寸之比。
二、比例
图 形
240
实 物
240
比 例
1:1
240
240
1:2
1:5
240
240
二、比例
比例的符号为“：”，比例应以阿拉伯数字表示。
比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。
比例：图样的比例，应为图形与实物相对应的线性尺寸之比。
比例的大小, 是指其比值的大小。
二、比例
绘图所用的比例应根据图样的用途与被绘对象的复杂程度
一般情况下，一个图样应选用一种比例。根据专业制图需要，同一图样可选用两种比例。
特殊情况下也可自选比例，这时除应注出绘图比例外，还必须在适当位置绘制出相应的比例尺。
应用实例
用三种不同比例画出的同一扇窗的立面图
三、知识小结
字体
比例
字体和比例
1:100
宜采用长仿宋体;
字高不小于3.5毫米;
字号有6种.
比例, 为图形与实物相对应的线性尺寸之比;
比例的大小, 是指其比值的大小.
感 谢 观 看
牛刀小试
1、书写长仿宋字体
2、按照比例1:5、1:10，绘制尺寸为240*120的砖一个面。
