(共22张PPT)
图幅和图线
重庆喜来登国际金融大厦
《房屋建筑制图统一标准》
适用于总图、建筑、结构、给水排水、暖通空调、电气等各专业制图。
一、图纸幅面
添加标题
此处添加详细文本描述，建议与标题相关并符合整体语言风格，语言描述尽量，建议与标题相关并符合整体语言风格此处添加详细文本描述，建议与标题相关并符合整体语言风格，语言描述尽量，建议与标题相关并符合整体语言风格

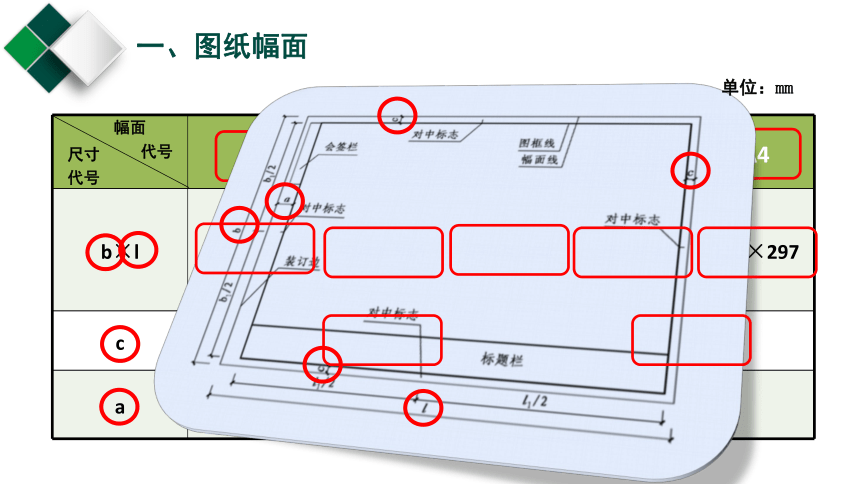

A0 A1 A2 A3 A4
b×l 841×1189 594×841 420×594 297×420 210×297
c 10 5
a 25
幅面
代号
尺寸
代号
单位：mm
A4
A4
A3
A3
A2
A2
A1
A1
一、图纸幅面

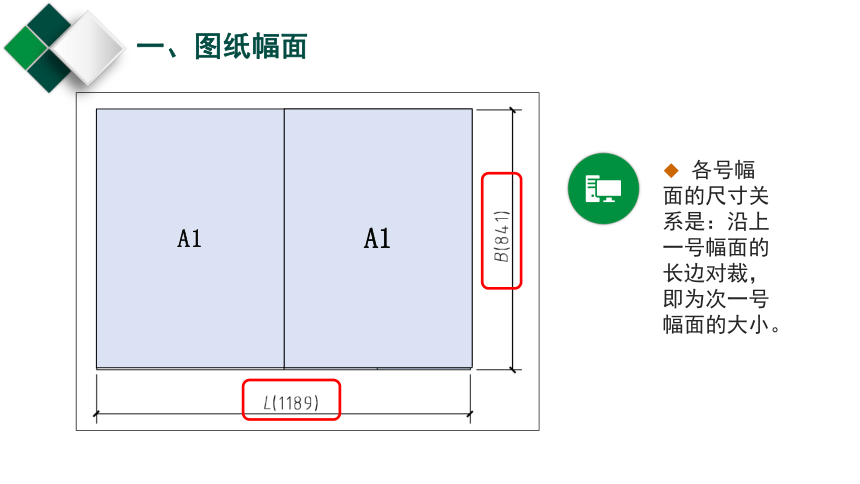

各号幅面的尺寸关系是：沿上一号幅面的长边对裁，即为次一号幅面的大小。
一、图纸幅面

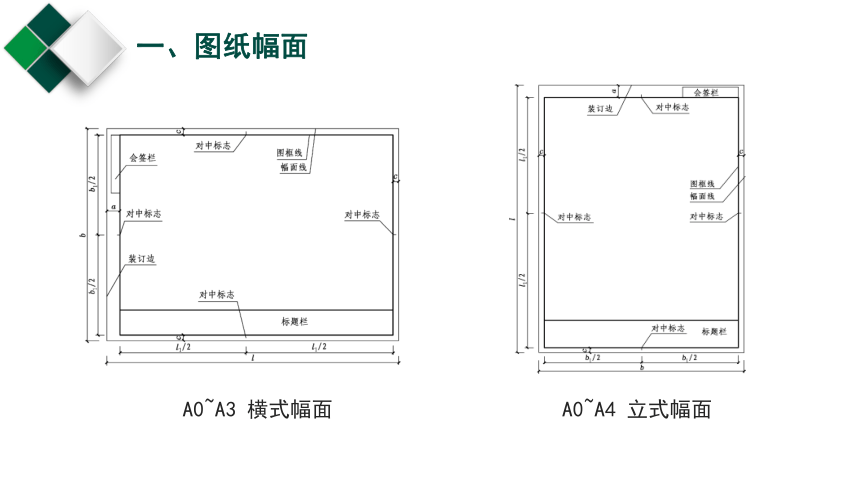

A0~A4 立式幅面
A0~A3 横式幅面
7
会
签
栏
对中标志
装订边
图幅线
图框线
标题栏

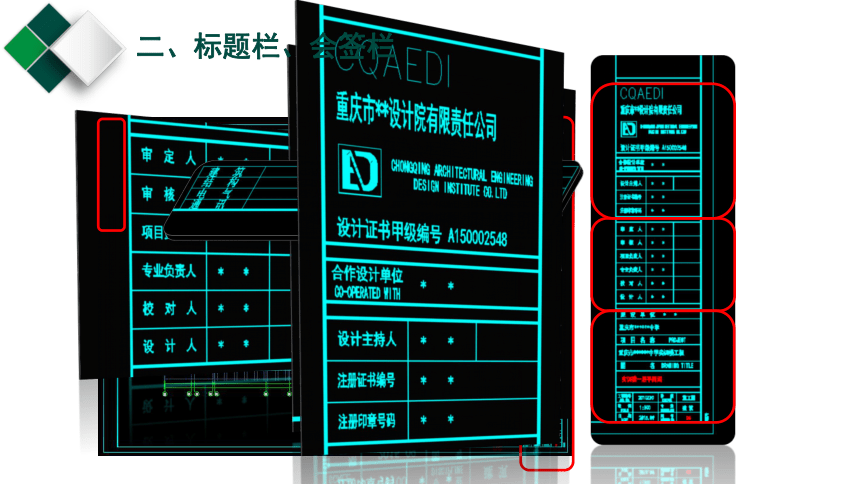

二、标题栏、会签栏

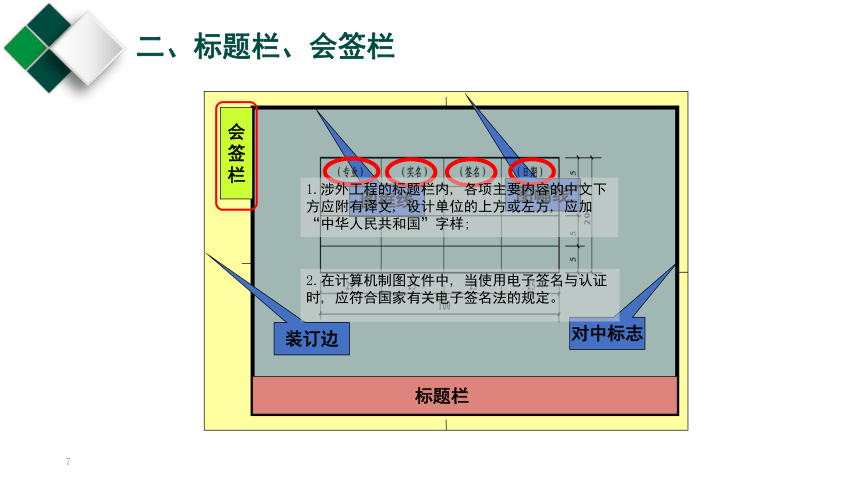

1.涉外工程的标题栏内, 各项主要内容的中文下方应附有译文, 设计单位的上方或左方, 应加“中华人民共和国”字样;
2.在计算机制图文件中, 当使用电子签名与认证时, 应符合国家有关电子签名法的规定。
二、标题栏、会签栏
三、图线
主要内容
线宽
图线绘制的注意事项
线型和用途
粗 线
中 线
细 线
（一）线宽
线宽比 线宽组
b 1.4 1.0 0.7 0.5
0.7b 1.0 0.7 0.5 0.35
0.5b 0.7 0.5 0.35 0.25
0.25b 0.35 0.25 0.18 0.13
注：1 需要微缩的图纸，不宜采用0.18mm及更细的线宽。 2 同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。
粗 线
中 线
细 线
中粗线
（二）线型及用途
名称 线型 线宽 用途
实线 粗 b 1.平、剖面图中被剖切的主要建筑构造(包括构配件)的廓线;
2.建筑立面图或室内立面图的外轮廓线
3.建筑构造详图中被剖切的主要部分的轮廓线
4.建筑构配件详图中的外轮廓线
5.平、立、剖面的剖切符号
中粗 0.7b 1.平、剖面图中被剖切的次要建筑构造(包括构配件)的轮
廓线；
2.建筑平、立、剖面图中建筑构配件的轮廓线；
3. 建筑构造详图及建筑构配件详图中的一般轮廓线；
中 0.5b 小于 0.7b 的图形线、尺寸线、尺寸界限、索引符号、标高符号、详图材料做法引出线、粉刷线、保温层线、地面、墙面的高差分界线等
细 0.25b 图例填充线、家具线、纹样线等；
注： 地平线宽可用1.4b
（二）线型及用途
虚线 中粗 0.7b 1.建筑构造详图及建筑构配件不可见的轮廓线;
2.平面图中的梁式起重机(吊车)轮廓线;
3.拟建、扩建建筑物轮廓线；
中 0.5b 投影线、小于 0.5b 的不可见轮廓线
细 0.25b 图例填充线、家具线等；
单点划画线 粗 b 起重机(吊车)轨道线
单点长划画线 细 0.25b 中心线、对称线、定位轴线
折断线 细 0.25b 部分省略表示时的断开界线
波浪线 细 0.25b 部分省略表示时的断开界线，曲线形构间断开界限 构造层次的断开界限
（二）线型及用途
（二）线型及用途
建筑平面图中各类线型及其应用
（三）图线绘制的注意事项
（1）相互平行的图例线, 其净间隙或线中间隙不宜小于 0. 2 mm。
净间隙或
线中间隙≥0.2
（三）图线绘制的注意事项
（2）虚线、 单点长画线或双点长画线的线段长度和间隔, 宜各自相等
3~6
0.5~1
15~20
15~20
各0.5~1
15~20
15~20
各0.5~1
（3）单点长画线或双点长画线, 当在较小图形中绘制有困难时, 可用实线代替。
17
（4）单点长画线或双点长画线的两端, 不应是点。 点画线与点画线交接点或点画线与其他图线交接时, 应是线段交接。
（三）图线绘制的注意事项
正确
错误
（三）图线绘制的注意事项
（5）虚线与虚线交接或虚线与其他图线交接时, 应是线段交接。 虚线为实线的延长线时,不得与实线连接。
（三）图线绘制的注意事项
（6）图线不得与文字、 数字或符号重叠、 混淆, 不可避免时, 应首先保证文字等的清晰。
不可避免时，应将尺寸数字处的图线断开。
四、知识小结
标题栏
会签栏
图纸幅面
标题栏
会签栏
线 宽
线型和用途
绘制注意事项
图 线
A0、A1、A2、A3、A4
幅面形式：横式、立式
感 谢 观 看
五、牛刀小试
绘制：在A4图纸上进行线型的绘制
班 级
姓 名
