第六章 城市生产与防护绿地规划设计
南京林业大学风景园林学院

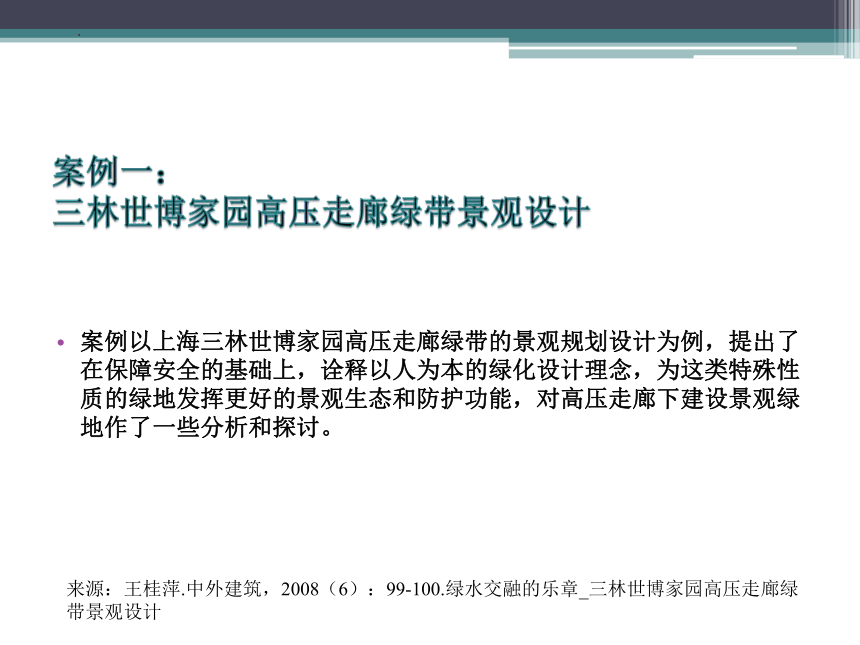

案例一：
三林世博家园高压走廊绿带景观设计
案例以上海三林世博家园高压走廊绿带的景观规划设计为例，提出了在保障安全的基础上，诠释以人为本的绿化设计理念，为这类特殊性质的绿地发挥更好的景观生态和防护功能，对高压走廊下建设景观绿地作了一些分析和探讨。
来源：王桂萍.中外建筑，2008（6）：99-100.绿水交融的乐章_三林世博家园高压走廊绿带景观设计

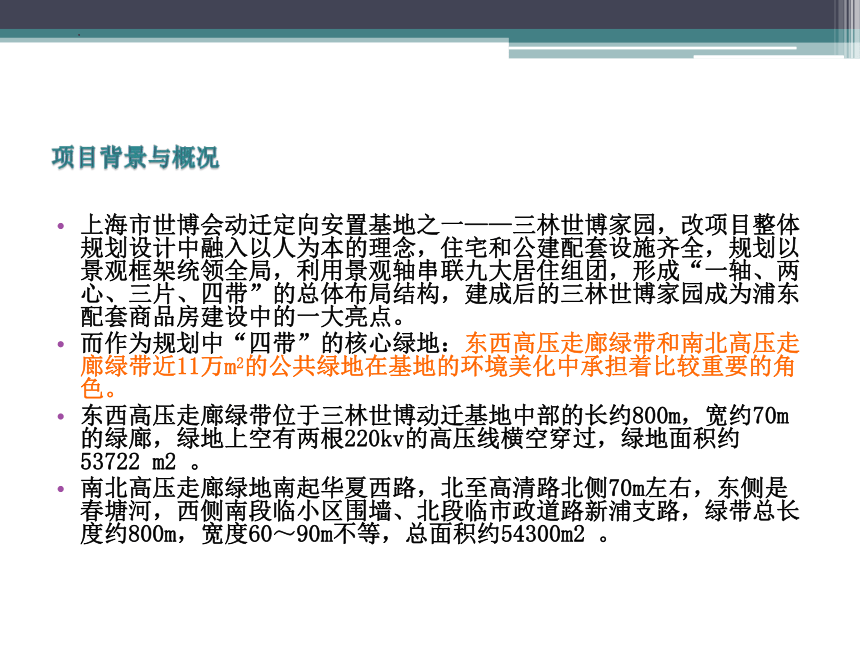

项目背景与概况
上海市世博会动迁定向安置基地之一——三林世博家园，改项目整体规划设计中融入以人为本的理念，住宅和公建配套设施齐全，规划以景观框架统领全局，利用景观轴串联九大居住组团，形成“一轴、两心、三片、四带”的总体布局结构，建成后的三林世博家园成为浦东配套商品房建设中的一大亮点。
而作为规划中“四带”的核心绿地：东西高压走廊绿带和南北高压走廊绿带近11万m2的公共绿地在基地的环境美化中承担着比较重要的角色。
东西高压走廊绿带位于三林世博动迁基地中部的长约800m，宽约70m 的绿廊，绿地上空有两根220kv的高压线横空穿过，绿地面积约53722 m2 。
南北高压走廊绿地南起华夏西路，北至高清路北侧70m左右，东侧是春塘河，西侧南段临小区围墙、北段临市政道路新浦支路，绿带总长度约800m，宽度60～90m不等，总面积约54300m2 。

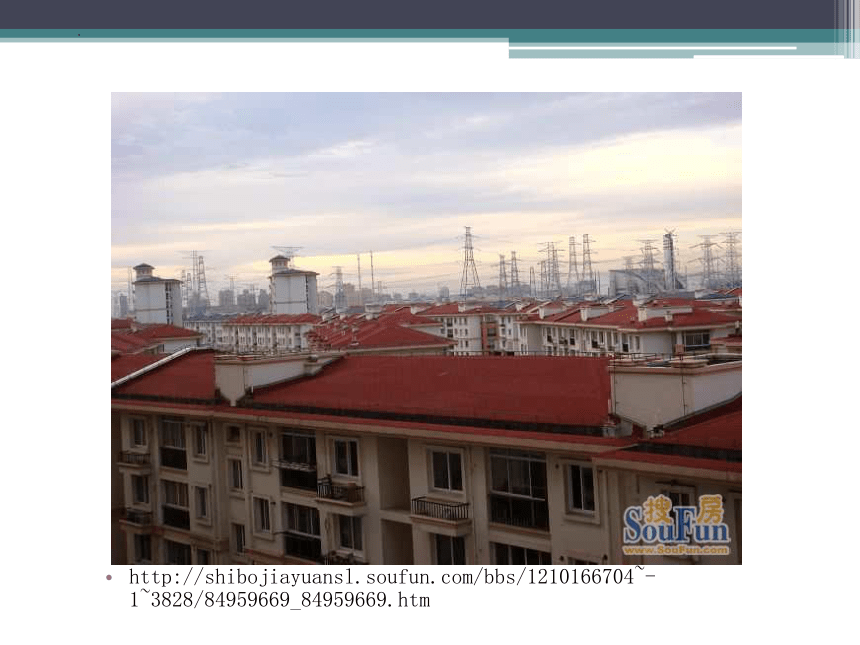

http://shibojiayuansl.soufun.com/bbs/1210166704~-1~3828/84959669_84959669.htm

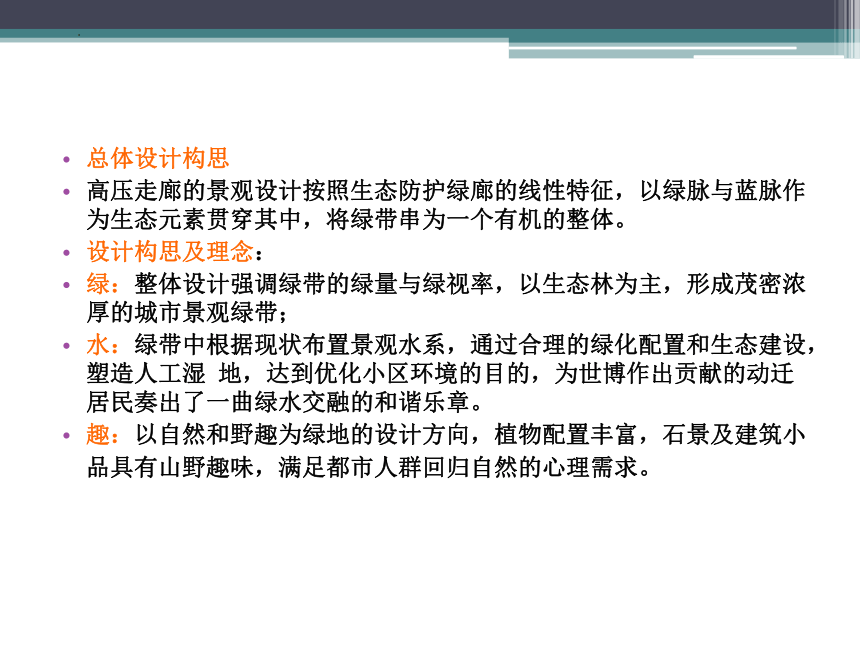

总体设计构思
高压走廊的景观设计按照生态防护绿廊的线性特征，以绿脉与蓝脉作为生态元素贯穿其中，将绿带串为一个有机的整体。
设计构思及理念：
绿：整体设计强调绿带的绿量与绿视率，以生态林为主，形成茂密浓厚的城市景观绿带；
水：绿带中根据现状布置景观水系，通过合理的绿化配置和生态建设，塑造人工湿 地，达到优化小区环境的目的，为世博作出贡献的动迁居民奏出了一曲绿水交融的和谐乐章。
趣：以自然和野趣为绿地的设计方向，植物配置丰富，石景及建筑小品具有山野趣味，满足都市人群回归自然的心理需求。

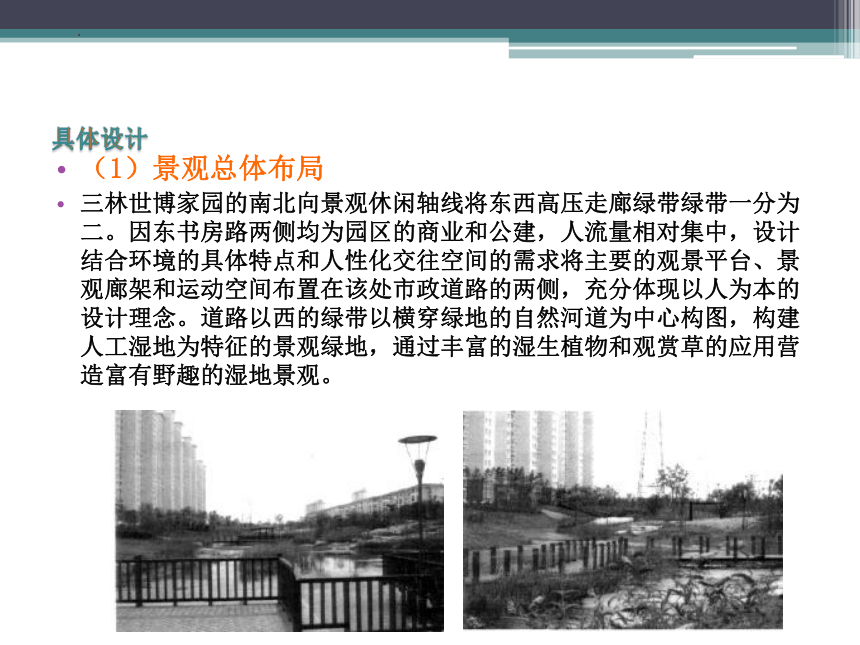

具体设计
（1）景观总体布局
三林世博家园的南北向景观休闲轴线将东西高压走廊绿带绿带一分为二。因东书房路两侧均为园区的商业和公建，人流量相对集中，设计结合环境的具体特点和人性化交往空间的需求将主要的观景平台、景观廊架和运动空间布置在该处市政道路的两侧，充分体现以人为本的设计理念。道路以西的绿带以横穿绿地的自然河道为中心构图，构建人工湿地为特征的景观绿地，通过丰富的湿生植物和观赏草的应用营造富有野趣的湿地景观。

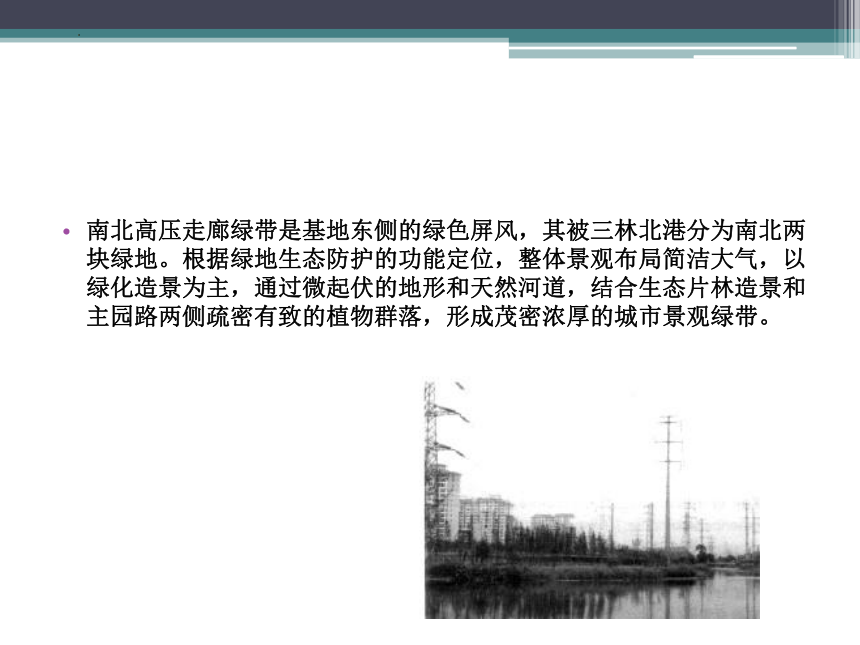

南北高压走廊绿带是基地东侧的绿色屏风，其被三林北港分为南北两块绿地。根据绿地生态防护的功能定位，整体景观布局简洁大气，以绿化造景为主，通过微起伏的地形和天然河道，结合生态片林造景和主园路两侧疏密有致的植物群落，形成茂密浓厚的城市景观绿带。

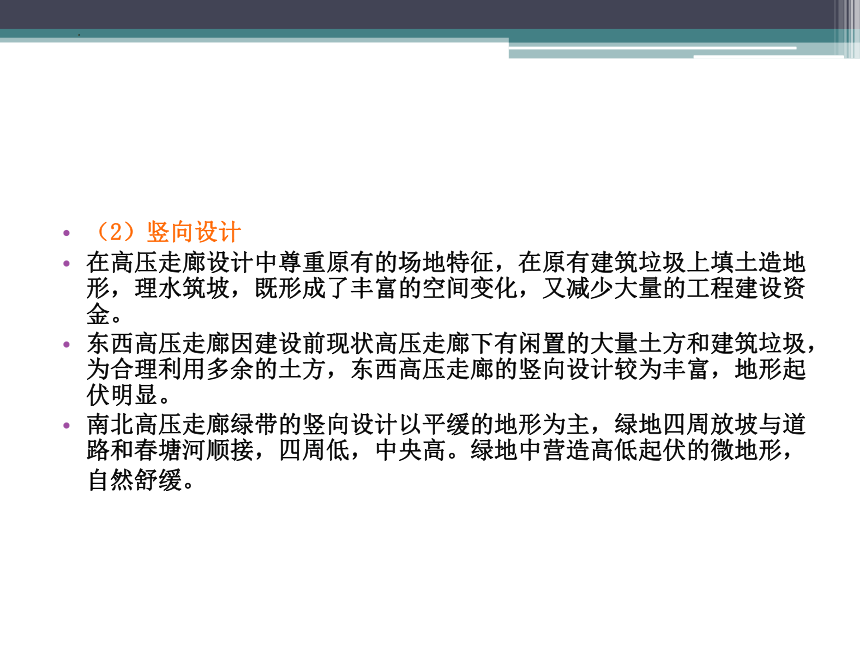

（2）竖向设计
在高压走廊设计中尊重原有的场地特征，在原有建筑垃圾上填土造地形，理水筑坡，既形成了丰富的空间变化，又减少大量的工程建设资金。
东西高压走廊因建设前现状高压走廊下有闲置的大量土方和建筑垃圾，为合理利用多余的土方，东西高压走廊的竖向设计较为丰富，地形起伏明显。
南北高压走廊绿带的竖向设计以平缓的地形为主，绿地四周放坡与道路和春塘河顺接，四周低，中央高。绿地中营造高低起伏的微地形，自然舒缓。
（3）植物配置
针对高压线的特殊性质，对高压走廊绿带的植物配置及造景，遵循以下三个原则：
安全原则。人们对于高压线的心理恐惧主要来自于安全的担忧，尤其是高压塔周边的绿化一定要进行特殊的隔离绿化处理，避免游人靠近和接触。在高压线正投影两侧的安全距离内不能种植高大的乔木，以中层的花灌木和局部点植的姿态开展、高度易控制的小乔木为主，
生态原则。合理进行植物的多空间多层次的配置，形成乔、灌、草相结合的植物群体美，植物选择以乡土树种为主，体现植物丰富的季相变化；美学原则。高压走廊绿带不仅是单纯的防护功能，要采用艺术的手法，将各种植物的美展现出来。

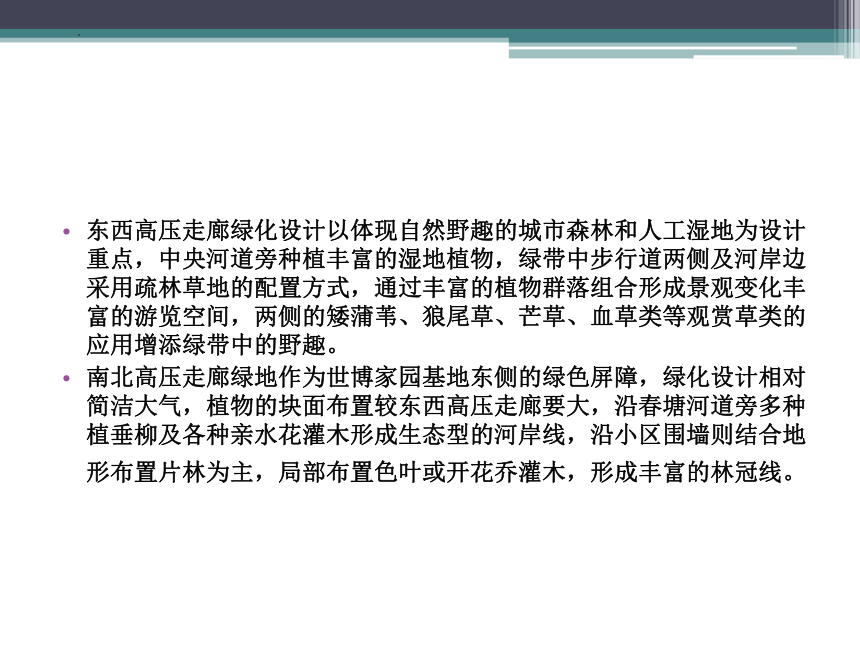

东西高压走廊绿化设计以体现自然野趣的城市森林和人工湿地为设计重点，中央河道旁种植丰富的湿地植物，绿带中步行道两侧及河岸边采用疏林草地的配置方式，通过丰富的植物群落组合形成景观变化丰富的游览空间，两侧的矮蒲苇、狼尾草、芒草、血草类等观赏草类的应用增添绿带中的野趣。
南北高压走廊绿地作为世博家园基地东侧的绿色屏障，绿化设计相对简洁大气，植物的块面布置较东西高压走廊要大，沿春塘河道旁多种植垂柳及各种亲水花灌木形成生态型的河岸线，沿小区围墙则结合地形布置片林为主，局部布置色叶或开花乔灌木，形成丰富的林冠线。

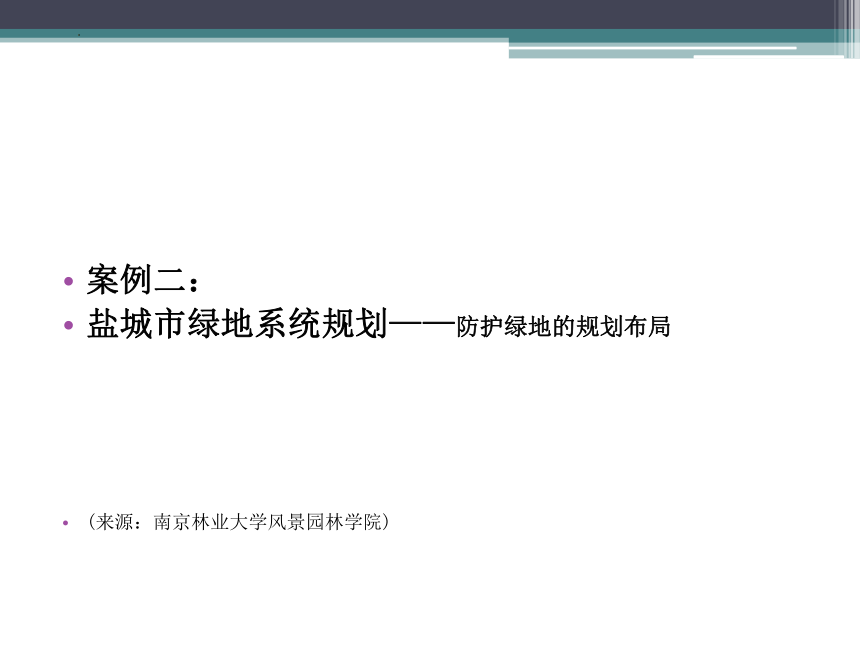

案例二：
盐城市绿地系统规划——防护绿地的规划布局
(来源：南京林业大学风景园林学院)

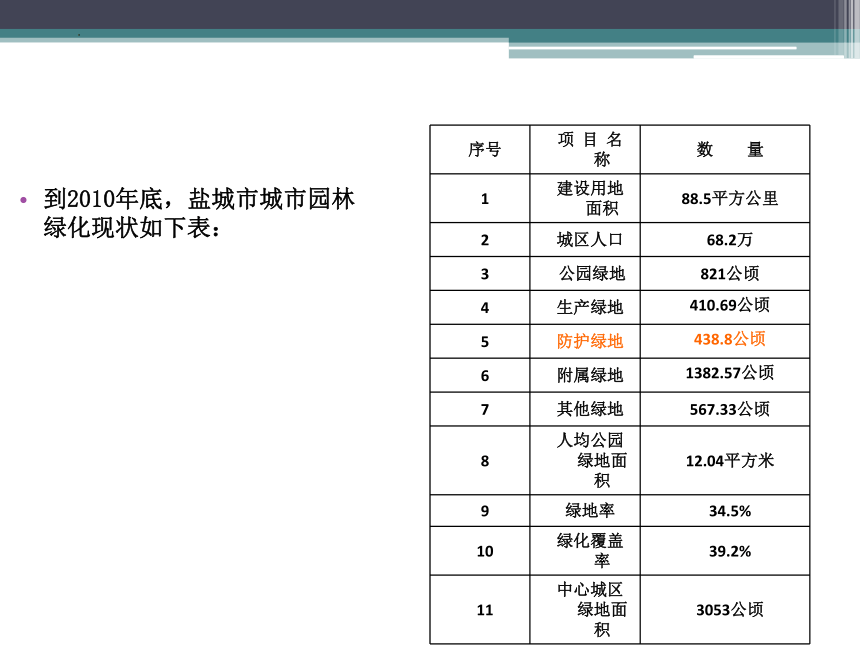

到2010年底，盐城市城市园林绿化现状如下表：
序号 项 目 名 称 数　　量
1 建设用地面积 88.5平方公里
2 城区人口 68.2万
3 公园绿地 821公顷
4 生产绿地 410.69公顷
5 防护绿地 438.8公顷
6 附属绿地 1382.57公顷
7 其他绿地 567.33公顷
8 人均公园绿地面积 12.04平方米
9 绿地率 34.5%
10 绿化覆盖率 39.2%
11 中心城区绿地面积 3053公顷
1.防护绿地现状具体分析如下：
（1）优势：盐城市的防护绿地建设基础较好，特别是城郊河流和各干渠有较大面积的防护林，树木的长势较好，林带有一定的宽度。
（2）不足：
1）盐城市的防护林带从质量和景观上都无法满足城市的需求， 在生态和景观功能上都还未能完全适应盐城的发展， 需在格局和绿量上进行优化。
2）盐城市有较大面积的工业区，且部分工厂临近市区，但是工业区周边没有形成有效的防护林带，缺乏足够宽度的卫生隔离绿带或组团隔离绿带，有的工厂周围甚至没有防护林带，易使污染源扩散，从而破环城市生态平衡，威胁城市居民的健康生活。
3）城市外围也缺乏较大面积的防护绿地。城市外围的防护绿地没有形成体系，新建的道路周边没有合格的防护绿地。应加强河道、铁路、水网、交通干道防护林带的建设，建议在考虑功能的基础上，注重物种和景观的多样性，营造一道具有防风固沙、净化大气、保护水土的园林景观防护林。
4）高压走廊的界限不明确，未形成具体防护绿带，应加强其防护绿化。
5）防护林带时断时续，有些段落树木为新栽种的幼苗或树木长势不佳，防护效果差，建议防护林带的能幼苗与成年树木、速生树种与慢生树种相结合保证防护林带在不同时段的防护功能；防护林带的树种单一，多样性指数低，水源保护效果不佳。基本都是单种栽植或者单纯组合模式，缺少复层结构，乔灌草搭配不合理，缺少地被植物。规划时应考虑乔木、灌木、地被植物的相互结合，形成稳定的植物群落，并形成色相变化丰富的，多层次的立体种植体系。
6）河流、干渠的防护林不成体系，且随着城市建设沿河两岸有必要保留较大面积的防护林，建议把部分地理位置好的地段的防护林带作为生态公园绿地开发建设，兼做防护功能，同时利用河与树形成较好的景观，在日后的规划中可充分加以显露。
根据盐城市城市的现状，防护绿地主要布置在公路两侧、河流两侧、高压线路两侧、有污染的工业用地及市政设施用地与其他用地之间，根据防护绿地的设置形式将其分为环城绿地、道路防护绿地，河流防护绿地，卫生防护绿地，城市组团隔离带等多种类型。规划以路网、水网、高压走廊的防护绿地将城市外围的绿化空间延续至城内，力求在改善和保护城市环境、减少噪音、汽车尾气和灰尘等污染的同时，丰富城市景观。
2.防护绿地规划原则
（一）功能和结构相协调原则
防护功能和绿地结构相辅相成，实现一定的功能需要有相应的结构的支持，并受绿地结构特征的制约，而绿地结构的形成和发展又受防护功能的影响。
（二）整体性原则
由于防护绿地体系是一个有机整体，在进行防护绿地布局、结构的规划是必须使防护对象与防护绿地联系起来，组成一个层次分明的整体。
（三）可操作性原则
对于防护绿地布局、结构要考虑城市经济社会发展水平、城市用地情况等诸多因素，不同防护绿地在面积、宽度、数量等数值一般取满足生态要求的下限值。
（四）动态性原则
由于系统是时间和空间的函数，在防护绿地的规划时既要考虑系统发展的状态，又要考虑系统发展的趋势。
3.防护绿地结构模式：
在防护林规划中，功能目标类型主要有观赏型、环保型、生产型三种类型。其结构模式如下：
（一）环保型林带结构模式
对于环保型林带，其生态功能目标主要是：通过防护林带改善道路、河道小气候环境、吸收或扩散污染物质，提高道路环境质量以及通过污染物质的隔离防护保持道路、河道附近地带的生态环境质量。
（二）观赏型林带结构模式
观赏型林带主要以形成道路景观观赏面为目标，要求有较丰富的层次、生活型结构与季相变化，因此规划其结构模式主要采用草（灌）地被+乔林模式，包括草（灌）地被+单一乔林模式和草（灌）地被+复合乔林模式。
（三）生产型林带结构模式
在外环林带中营建生产型林带，其结构一方面要考虑道路交通污染的隔离防护，保障环境质量；另一方面主要考虑经济树种生长的特点及便于经营管理。因此，生产型林带的横断面结构采用乔林+果园模式或乔林+经济树种群落模式；对于需要兼顾或强化道路景观功能的地段，可以采用草（灌）地被+乔林+果园模式或草（灌）地被+乔林+经济树种群落模式；生产型林带与道路间设置隔离防护乔林，建议采用密集结构，并选用高大速生的常绿阔叶树种与落叶阔叶树种，以形成混交林。
4、防护绿地群落的结构
（一）时间结构
1）、龄级结构
植物群落内的个体处在不同的生长发育期对环境的要求和反应都是不同的，在群落中的地位和作用也是不同的。这样保证了群落的稳定性。因此在防护绿地规划时要确定优势树种（骨干和基调树种）的大小和规格，合理进行搭配。
2）、植物的季相
树种配置结构模式要考虑季相交替，每个季节都有突出的景观区域，各个区域应确定不同的主要景观植物，形成季相交替、主景更换的景观系统。如道路防护绿地可以采用落叶树为主的落叶、常绿植物搭配的方式，既可以在四季发挥生态效益又可以在冬季保证有足够的阳光照射。这种变化容易在视觉上产生让人心里起伏的景观效果。让城市的防护绿地从“林业特征”向“城市景观特征”转变。
（二）垂直结构
垂直结构即：植物分层的成层现象，成层性是植物群落垂直结构的基本特征之一。植物群落的垂直结构（一般分为乔木层、灌木层、草本层、苔藓地衣层），植物群落各层之间在利用和改造环境中，具有层的互补作用。垂直结构单调的林带绿地综合生态效益不是很显著。
（三）水平结构
镶嵌性是植物群落水平结构的主要特征。群落的镶嵌性特征与植物个体在水平方向的分布不均有密切的关系。防护绿地规划时要充分考虑城市防护绿地小群落分布的不均匀性和均衡性，不均匀性指小群落的大小、群落间距、分维数等特征的不均匀性和异质性。均衡性指功能或发挥的生态效益的均衡，城市各区域污染强度的不同，要求不同类型、数量、特征的防护绿地进行不同程度的生态补偿，污染强度高的区域绿地数量多、面积大、连结度高，以达到污染强度低的区域的环境质量水平。防护绿地分布的均衡性决定其分布的不均匀性。
5、防护绿地规划布局
（一）沿路成带、交织成环、成网
沿城区外环路形成连续的防护林带，保障规划区内部的生活与生产。沿城区内部主要交通干道、铁路成带布置防护林，形成纵横交错，连续贯通的防护林网，将城区内的交通污染有效阻隔，并将城区外部的新鲜空气沿绿色廊道送入城市内部。
（二）环状包围污染源
现状工业用地主要分布在亭湖开发区和盐都区的一些工业分布区，东南部的开发区污染相对较重。而且随着城市的不断向西发展，电厂等重点污染企业都将处于城市的中心地带和下风向，给周边城市居民造成严重污染。规划利用防护林进行有效包围和阻隔，宽度为30-50米。在工业区与生活区交界处，为最大限度的保障居住区不受污染，故防护绿地可结合带状公园和道路绿地结合，发挥整体的防护功能，林带宽度较宽，在20-40米之间。
（三）水源保护地成环布置
在城区的地下水源保护地设置两层防护林带，宽度分别为30米和50米，以切实保护水质状况。
（四）电磁辐射污染防护——高压走廊等
高压输变电工程包括高压架空送电线路和高压变电站。高压架空送电线路和高压变电站是产生电磁辐射的主要污染源。
根据国家规定的行业标准建设，110KV高压走廊下控制30米以上的防护绿带，220KV高压走廊下控制50米以上的防护绿带，变电站周围布置80～100米宽的防护绿带。每条高压走廊防护绿带都要形成明确的界限。
高压防护走廊在植物选择上使用便于粗放管理的乔灌草的群落组合，地面植物种植耐荫宿根植物既防止了尘土飞扬又丰富了植物群落，增加生态稳定性的同时提升了艺术品位。高压走廊防护绿地以灌木地被植物为主，穿插少量的中、小乔木。
6、防护绿地规划内容
（一）铁路防护绿地
在穿城而过的新厂铁路、204国道两侧建设宽度100米以上的防护林带。
（二）河流防护绿地
在新洋港、通榆河两侧建设宽度20-50米以上的河渠防护林带。
（三）工业卫生防护绿地
在工业区和生活区之间沿道路建设防护绿带，注重生态化设计，采用乡土植
物材料，建设乔灌木复层结构。
（四）高压走廊防护绿地
220kv的高压走廊绿化带控制宽度40m；110kv的高压走廊绿化带控制宽度30m。由于规划的高压走廊用地分别位于工业用地、仓储用地、公园绿地、工业卫生防护绿地等各类用地中，高压走廊绿化带用地性质属于公园绿地、防护绿地或者其他各类用地的附属绿地，高压走廊绿化带面积不再计入城市防护绿地面积。
案例三：
栾城县城市绿地系统规划：防护绿地规划
(来源：南京林业大学风景园林学院)
1、现状
防护绿地是城市中具有卫生、隔离和安全防护功能的绿地。栾城县城内现有防护绿地总面积62.5公顷。
2、分析评价
（1）防护绿地数量和类型较少，未能发挥较大效益的防护功能。
（2）防护基础薄弱，从质量和景观上都不能满足城市的需求。
（3）建成区水系，及工业区附近缺乏防护绿地。
（4）防护绿地维护管理不够完善，植物种类单一，未达到理想的生态要求。
（一）市政设施周围的防护绿地：
城北的110kv变电站（20米以上），规划拟建的110kv变电站（预留50米以上的防护绿地）周围，供燃气周围（30米以上），污水厂周围（20~30米）。
（二）工业用地周边的防护绿地：
在规划建成区工业区与生活区之间、工业区与工业区之间根据具体情况，设8—15m、15—25m、25—50m的三级宽度的防护绿带，以区分医药工业区、食品工业区和一类工业区。在高压走廊、重要市政设施等防护区域，设防护林带，同时沿县城外绕公路设置一圈防护绿地。
（三）道路防护绿地
主要道路防护绿地的宽度要达到25m以上。。
（四）高压走廊下的防护绿带：
新建高压输电线路主要由规划区外缘通过和沿规划道路布置。
防护绿地的宽度：220KV线路按30-40米控制，110KV线路按15-25米控制，35KV线路按12-20米控制。
新建的110KV及以上电力线路宜采用占地较少的窄基塔和多回路同杆架设的紧凑型线路结构，以减少高压走廊占地。
[讨论与思考题]
1 生产绿地规划设计的主要内容有哪几方面？
如何进行生产用地的规划？
2 生产用地的生产性如何与景观性相结合？
3 防护绿地的设计要点有哪些？防护性如何与景观性相结合？
