第六章 城市生产与防护绿地规划设计
南京林业大学风景园林学院

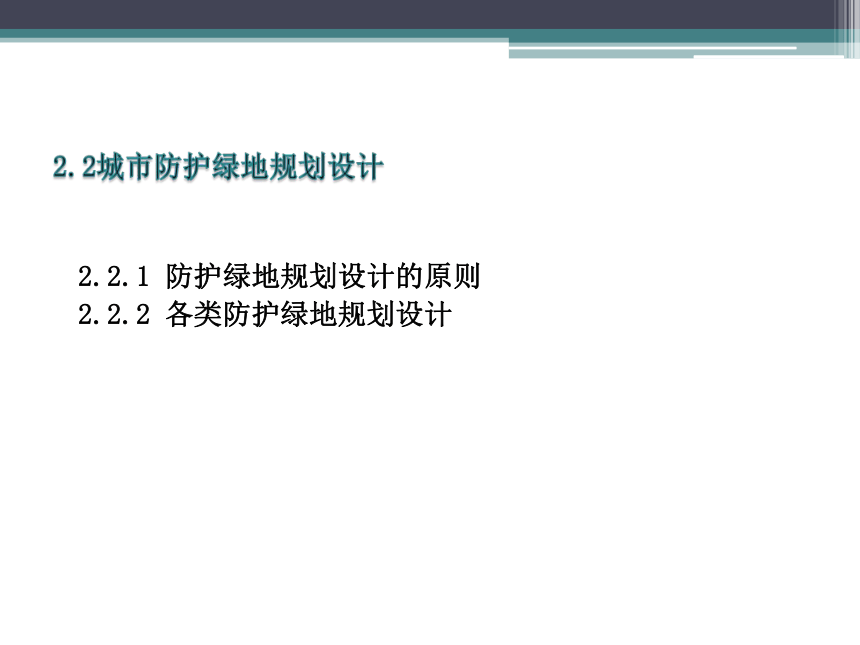

2.2城市防护绿地规划设计
2.2.1 防护绿地规划设计的原则
2.2.2 各类防护绿地规划设计
2.2.1 防护绿地规划设计的原则
（1）满足防护绿地的防护要求
（2）结合城市特点，从实际出发
（3）结合生产
（4）远近目标相结合
（1）道路防护绿地的规划设计
（2）卫生隔离带的规划设计
（3）城市组团隔离带的规划设计
（4）防风林和引风林的规划设计
（5）高压走廊绿带的规划设计

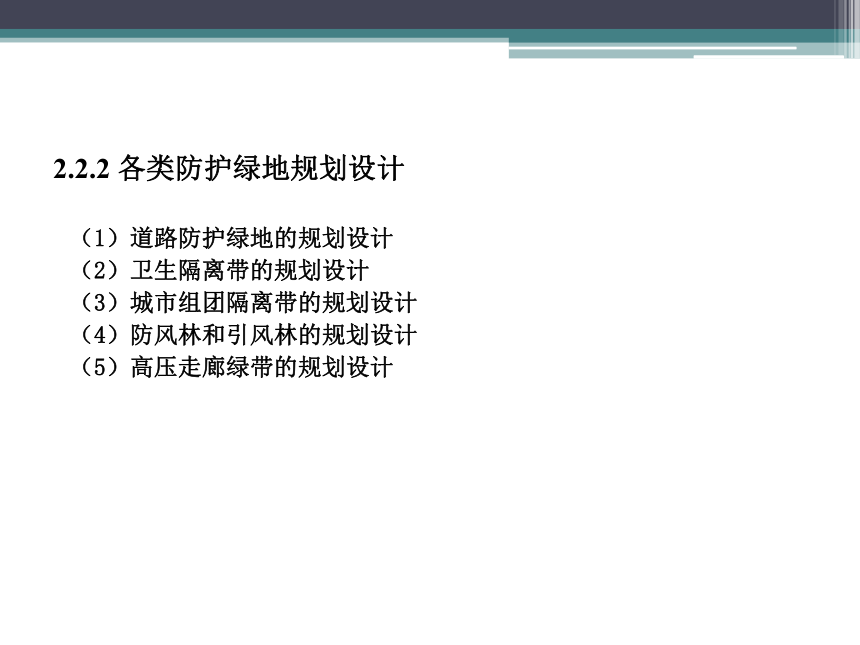

2.2.2 各类防护绿地规划设计

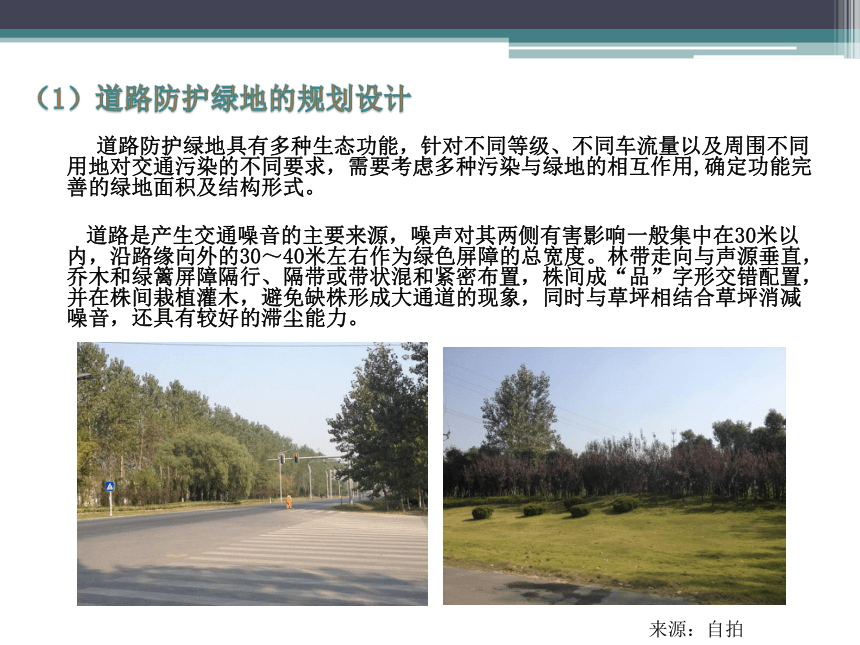

（1）道路防护绿地的规划设计
道路防护绿地具有多种生态功能，针对不同等级、不同车流量以及周围不同用地对交通污染的不同要求，需要考虑多种污染与绿地的相互作用,确定功能完善的绿地面积及结构形式。
道路是产生交通噪音的主要来源，噪声对其两侧有害影响一般集中在30米以内，沿路缘向外的30～40米左右作为绿色屏障的总宽度。林带走向与声源垂直，乔木和绿篱屏障隔行、隔带或带状混和紧密布置，株间成“品”字形交错配置，并在株间栽植灌木，避免缺株形成大通道的现象，同时与草坪相结合草坪消减噪音，还具有较好的滞尘能力。
来源：自拍

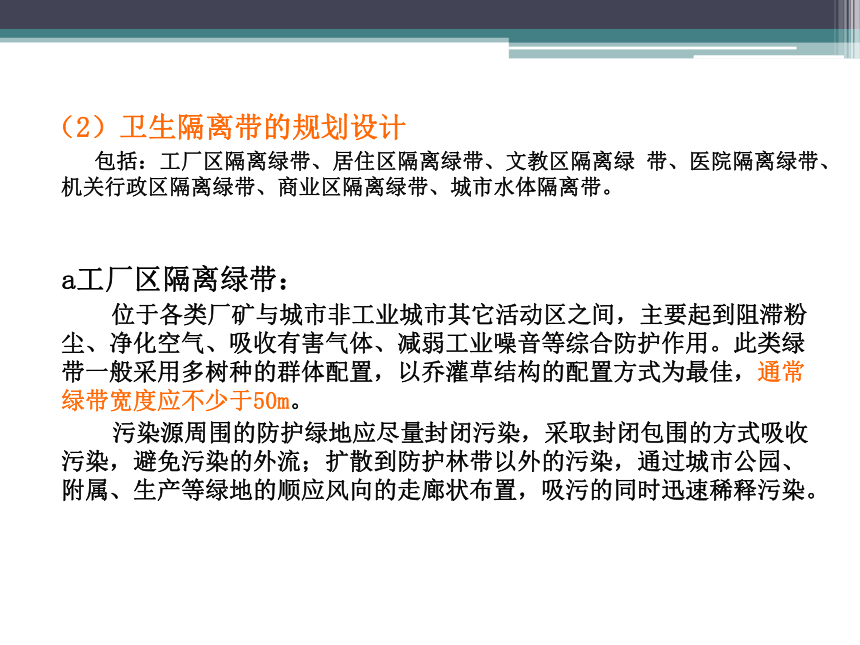

（2）卫生隔离带的规划设计
包括：工厂区隔离绿带、居住区隔离绿带、文教区隔离绿 带、医院隔离绿带、机关行政区隔离绿带、商业区隔离绿带、城市水体隔离带。
a工厂区隔离绿带：
位于各类厂矿与城市非工业城市其它活动区之间，主要起到阻滞粉尘、净化空气、吸收有害气体、减弱工业噪音等综合防护作用。此类绿带一般采用多树种的群体配置，以乔灌草结构的配置方式为最佳，通常绿带宽度应不少于50m。
污染源周围的防护绿地应尽量封闭污染，采取封闭包围的方式吸收污染，避免污染的外流；扩散到防护林带以外的污染，通过城市公园、附属、生产等绿地的顺应风向的走廊状布置，吸污的同时迅速稀释污染。
b 居住区隔离绿带
位于居住区与道路主干线、各类污染工业企业及其它污染源之间。与一般居民区绿化的配置不同，居住区隔离绿带更侧重于防护效能，绿带宽度应大于50m。
树种规划重点选择净化力强、调节空气温湿度和降噪音效果好的树种，配置形式可采用群植或林植，采用乔灌草相结合的模式。

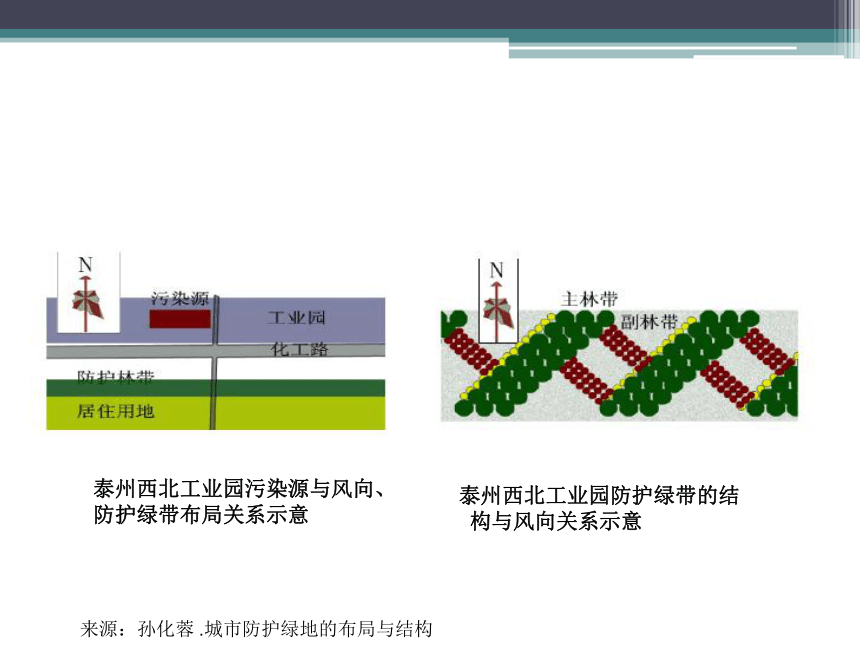

泰州西北工业园污染源与风向、防护绿带布局关系示意
泰州西北工业园防护绿带的结
构与风向关系示意
来源：孙化蓉 .城市防护绿地的布局与结构
c文教区隔离绿带
文教区包括各类大中专院校、中小学、幼儿园等。隔离绿带主要位于文教区与道路干线及其它工业企业等之间，主要目的是为文教活动创造一个安静、舒适、美观的绿色环境。
规划选择的树种应具有常绿苍翠、枝叶浓郁、宽幅、抗风、滞尘和降噪音的特性，一般采用规则式或混合式配置，具体可根据文教机构的特点而配置确定树种数量、乔灌比例与树种的水平和垂直结构。
d 医院隔离绿带
位于医院与街道或道路干线、商业闹市区、工业企业及其他污染噪音源之间，目的主要在于提供绿色生态屏障、为医院创造幽雅安静的环境氛围，有助于患者治疗、康复和精神慰籍。
树种规划时，有目的地选择枝叶浓密、杀菌力强、降噪音效果佳、净化效能好、滞尘量大的树种。其绿带不应少于15m，可采用群植或林植的配置方式，营建防护绿带，增强生态康复功效。
e 机关行政区隔离绿带
位于机关行政区与各类道路干线、街道、闹市区及其它污染源之间。为行政事业单位各类办公管理人员提供谧静、舒适和幽雅的工作环境，有利于提高工作效率。因此树种的规划以降噪音效果显著、净化能力强、绿化景观效果好的树种为主，绿带宽度不应低于15m，一般多采取乔木+灌木+绿篱的配置方式。
f 商业区隔离绿带
主要设置于商业活动区与街道、道路干线和其它污染源之间，结合商业区其它景点的绿化，选择滞尘能力强、净化能力好、调节空气温湿度效果佳、兼顾景观效果的树种。
来源：自拍
g 城市水体隔离带
即河岸植被带（缓冲区），是设立在潜在污染源区与受纳水体之间由林、草或湿地植物覆盖的区域，通常为带状,一般紧邻河道、湖泊等水体一侧,其主要作用是去除过境的养分、农药和泥沙等污染物。
当河岸植被宽度大于30米时，能有效的降低温度、增加河流生物食物供应，有效过滤污染物；当宽度大于80~100米时，能有效的控制沉积物及土壤元素流失。
来源：自拍
在卫生隔离带建设中, 充分考虑特征污染物对环境的影响 ,选择抗污和吸污能力强的植物按生态学原理进行配置, 林带的总宽度可根据工业对空气污染程度和范围来定,最大限度防污及控污,形成良好的绿色生态循环体系。
防护林带
工业企业等级 卫生防护林地带总宽度(m) 卫生防护林带内林带数量 宽度(m) 距离(m)
Ⅰ 1000 3－4 20－50 200－400
Ⅱ 500 2－3 10－30 150－300
Ⅲ 300 l－2 10－30 150－300
Ⅳ 100 l－2 10－20 50
Ⅴ 50 1 10－20
来源：同济大学《城市园林绿地规划》
（3）城市组团隔离带的规划设计
城市组团隔离带规划，阻止组团建设用地无序蔓延，在组团间划定需保护的隔离用地而进行的控制规划。
城市组团隔离带是城市中面积比较大的完整绿地且靠近城市中心，它缓解城市“热岛效应”，为各组团稠密的人口提供大量氧气，吸纳有害气体，降低尘土，而且可以把郊区的自然气流导进城市内部，把部分郊区的生物多样物种引入城市，使城市与自然达到融合，功能的发挥较其它防护绿地更多样。
城市组团隔离带宽度在理论上应该与城市组团面积相当，才能使上升气流与下降气流的横截面积相近，有利于大气环流的运动。但是，由于林带的过滤效能并不与林带的宽度成正比，所以带宽是可以适当压缩的。如果城市是组团结构，则绿带要分两边共同利用，组团之间的分隔带至少需要 300~400m宽，最好达到500~1000m以上。
位于工业用地和非工业用地之间的城市组团隔离带，兼具游憩美化、生产和防护三种功能。靠近城市非工业用地的一侧，绿地的主要功能是游憩、美化，功能和结构同公园绿地；位于工业用地的一侧，绿地主要进行不同组团的卫生隔离，其结构布置时应考虑大气污染和具体的工业污染，并避免人的进入；在这两种功能的防护绿地之间，是为两侧绿地提供苗木的生产性质的防护绿地。位于城市非工业用地之间的组团隔离带，则充分发挥公园绿地的功能。
长沙市在各组团之间规划了生态隔离带，总面积约15000公顷。在生态隔离带内，结合森林公园和风景林地的建设，进行旅游、休闲活动，其间禁止一切城市开发建设和严格控制村镇建设。25度以上坡耕地要全部退耕还林，对有条件的农田可采取改变农业生产结构方式逐步退耕还林，鼓励多种植高效益的果树、花木、苗林等。力争用生态防护林、风景林、环保林等城市森林提高森林覆盖率，让长沙市处处充满绿色生机。
来源：龙祯祥,中外建筑,2003.1
广州建设“三纵四横”生态廊道：
东部生态廊道和西部生态廊道基本沿市域东西行政边界，主要作用是保护广州市域城市发展。中部生态廊道则位于旧城发展区和新城发展区之间，主要作用是在旧城和新城发展区之间形成一条南北向的生态隔离带 。
江高——新塘生态廊道”主要作为中心城区与花都新机场和增城的隔离带，保护广州城市发展；
“大坦沙——黄埔新港生态廊道”主要作用在于隔离中心城市各组团；
“钟村——莲花山生态廊道”位于中心城市和南部新城之间，主要作用是在中心城市和新城之间形成一条东西向的生态隔离带；
“沙湾——海鸥岛生态廊道”主要作用为保护广州市域城市发展，控制城市的无限制蔓延。
来源：广州市城市规划局　广州市城市规划编制研究中心
（4）防风林和引风林的规划设计
一般防风主林带设置于城市上风方向，走向与冬季风垂直，由多种树种搭配，形成丰富的立面景观；结构类型为疏透结构，主林带数量3~5条，每条林带宽度为8~28米，林带间距为林带高度的20倍左右。同时为了阻挡从侧面吹来的风，与主林带垂直的副林带宽不小于5米，断面为矩形。树木个体配置为“品”字形，株行距为2×2米，此时，林带的冬季的防风效果最好。
在我国，北方城市冬季要防北风吹袭，南方海滨城市夏季要防台风侵害，防风林都应结合当地的实际情况加强规划。改善城市风力状况,不只限于在郊区外围设立防风林带,还可结合市区内外各种类型的绿带来降低风速。
在夏季，由于城市热岛效应加强，静风时间增长，城市高温持续时间有增无减，为了促进空气的冷却和流动，选择在城市和山林、湖泊之间建设一定宽度的与夏季盛风方向平行的绿带，作为引风林，将郊区、森林公园、自然风景区，或开阔水体上的新鲜、湿润、凉爽的空气引到市区中心来。
张庆费，乔平，杨文悦.伦敦绿地发展特征分析，中国园林，2003（ 10） : 55-58
在伦敦，东风和西风是出现频率最高的风向，东风沿着泰晤士河将气态污染物顺风吹散，西风则从市郊引入清新空气。因此，伦敦绿地多以东西向配置，促进通风廊道的形成和气态污染物的稀释扩散
（5）高压走廊绿带的规划设计
高压架空送电线路和高压变电站是产生电磁辐射（主要为50/60Hz低频）的主要污染源。
不同高压走廊下的场强变化有所不同，在与输电线行走方向垂直相隔5~10米处测得电场强度为最高。随着与输电线横向距离的增大，电场强度都有明显下降，而且输电线电压越高则电磁辐射强度随距离衰减越明显，在10~50米为急剧衰减区。
来源：孙化蓉 .城市防护绿地的布局与结构
高压走廊下方林带宽度是一个变值，高压走廊一侧林带宽度d的计算方法为：d=[L2-(h-r)2]
总林带宽度=2d+D（公式中：d为高压走廊一侧林带宽度，L导线中心到电场强度最高处的距离，h为导线对地面最小距离，r为人体高度以上不受辐射的高度，D为高压走廊垂直下方林带宽度）。
来源：孙化蓉 .城市防护绿地的布局与结构
根据《110～500kV架空送电线路设计技术规程》（1999）和《城市电力规划规范》（1999）中规定的最大计算弧垂情况下导线对地面最小距离以及导线与树木之间的净空距离要求（前者与后者相减得到的差），确定最大计算弧垂情况下满足导线对地面最小距离要求的植物高度，用字母H表示。
线路经过地区 植物高度H（m）
35-110kv 220 kv 330 kv 500 kv
居民区 4 4.5 7 7
非居民区 2.5 2.5 0.5 3.5
交通困难地区 1.5 1.5 ___ 1.5
上海浦东新区有一条高压线走廊，宽约200多米，长有十几公里。高压走廊不得作为建设用地，但土地资源又十分宝贵。为此政府将其开辟为带状绿地，在绿地上每隔一段又建立一个公园，这一个个公园犹如一颗颗珍珠镶嵌在高压走廊这条项链上，既美化了城市，又为市民增添了一个个休闲娱乐，锻炼身体的好去处。
资料来源：http://ljr0110.blog./blog/static/94453024201055112043853/ haschanneladminpriv=true
