造园材料
第5章 造园烧土材料

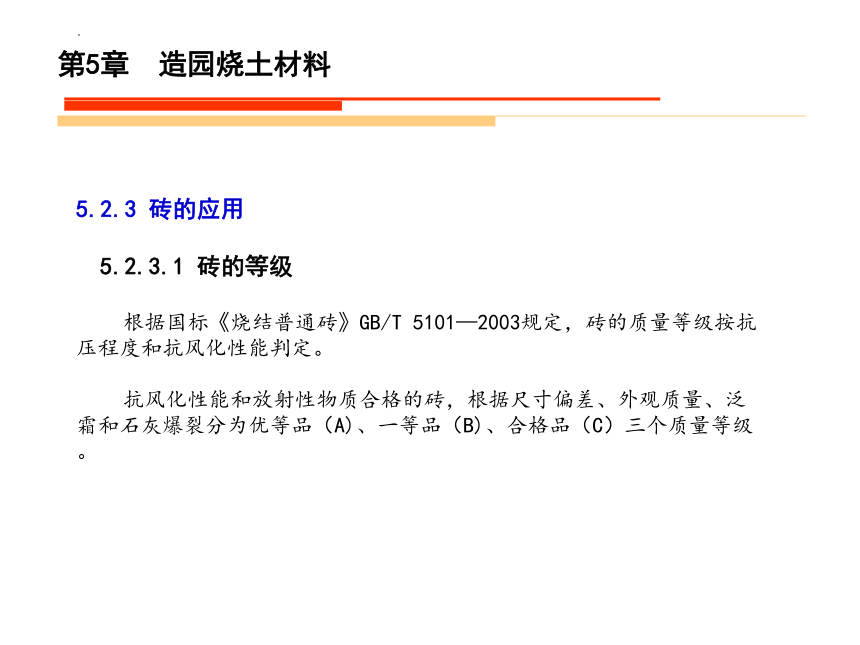

5.2.3 砖的应用
5.2.3.1 砖的等级
根据国标《烧结普通砖》GB/T 5101—2003规定，砖的质量等级按抗压程度和抗风化性能判定。
抗风化性能和放射性物质合格的砖，根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品（A)、一等品（B)、合格品（C）三个质量等级。
第5章 造园烧土材料

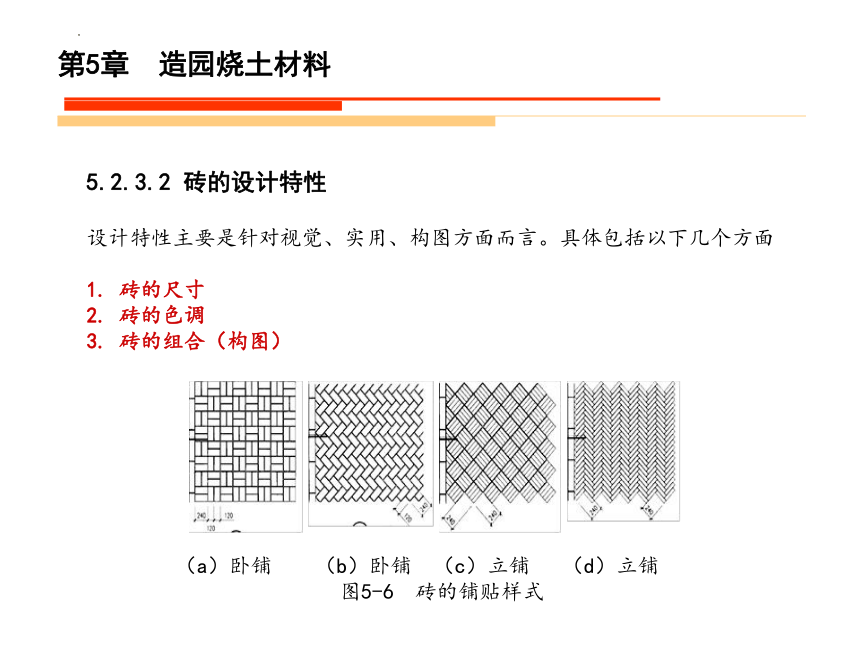

5.2.3.2 砖的设计特性
设计特性主要是针对视觉、实用、构图方面而言。具体包括以下几个方面
1. 砖的尺寸
2. 砖的色调
3. 砖的组合（构图）
（a）卧铺 （b）卧铺 （c）立铺 （d）立铺
图5-6 砖的铺贴样式
第5章 造园烧土材料

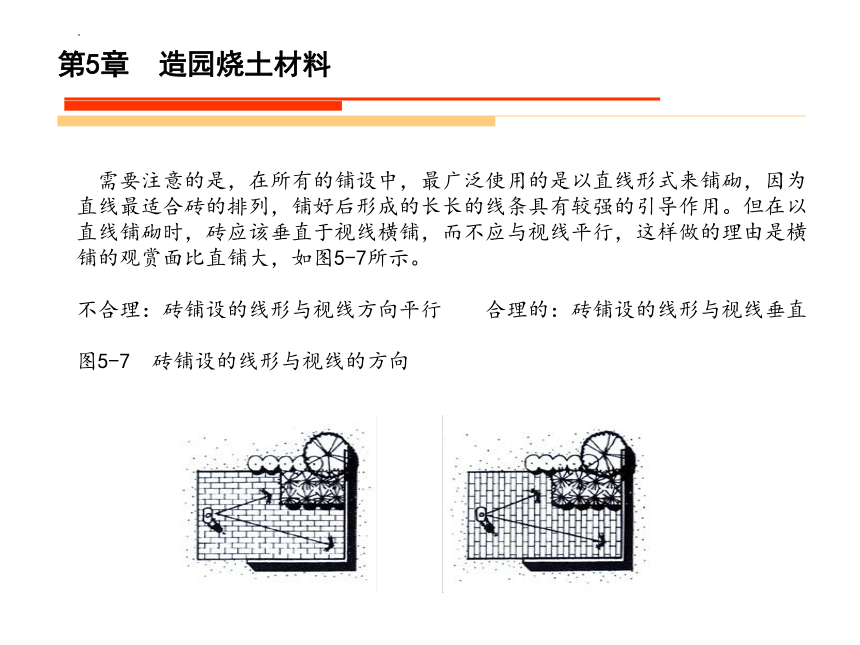

需要注意的是，在所有的铺设中，最广泛使用的是以直线形式来铺砌，因为直线最适合砖的排列，铺好后形成的长长的线条具有较强的引导作用。但在以直线铺砌时，砖应该垂直于视线横铺，而不应与视线平行，这样做的理由是横铺的观赏面比直铺大，如图5-7所示。
不合理：砖铺设的线形与视线方向平行 合理的：砖铺设的线形与视线垂直
图5-7 砖铺设的线形与视线的方向
第5章 造园烧土材料
4. 砖的使用缺陷
砖作为铺地材料时，灰缝造成的不易清扫是其最大的缺陷，特别是当灰缝过大或者不平整时尤其如此。因此，在铺砖时控制灰缝尺寸、保证地面平整尤为重要。
第5章 造园烧土材料

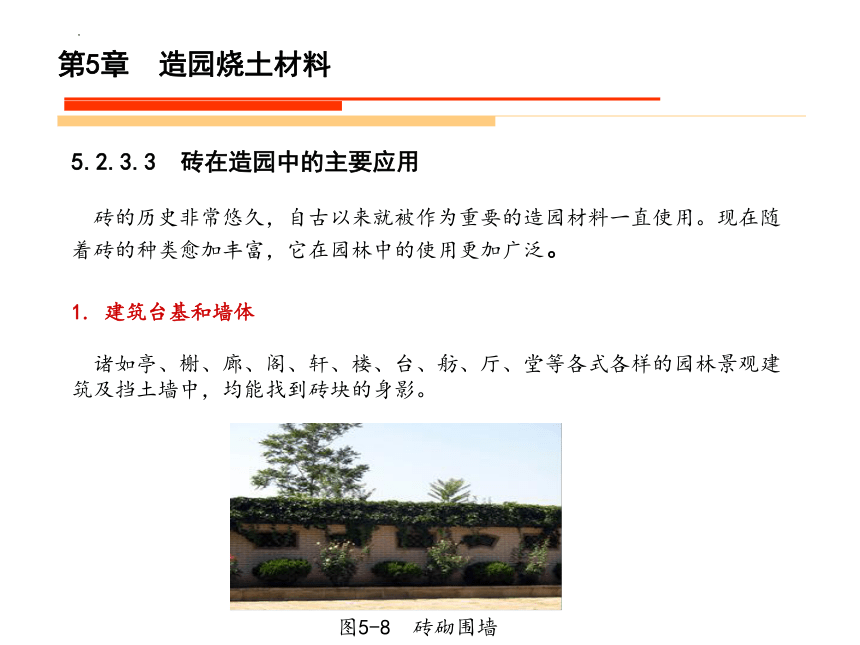

5.2.3.3 砖在造园中的主要应用
砖的历史非常悠久，自古以来就被作为重要的造园材料一直使用。现在随着砖的种类愈加丰富，它在园林中的使用更加广泛。
建筑台基和墙体
诸如亭、榭、廊、阁、轩、楼、台、舫、厅、堂等各式各样的园林景观建筑及挡土墙中，均能找到砖块的身影。
图5-8 砖砌围墙
第5章 造园烧土材料

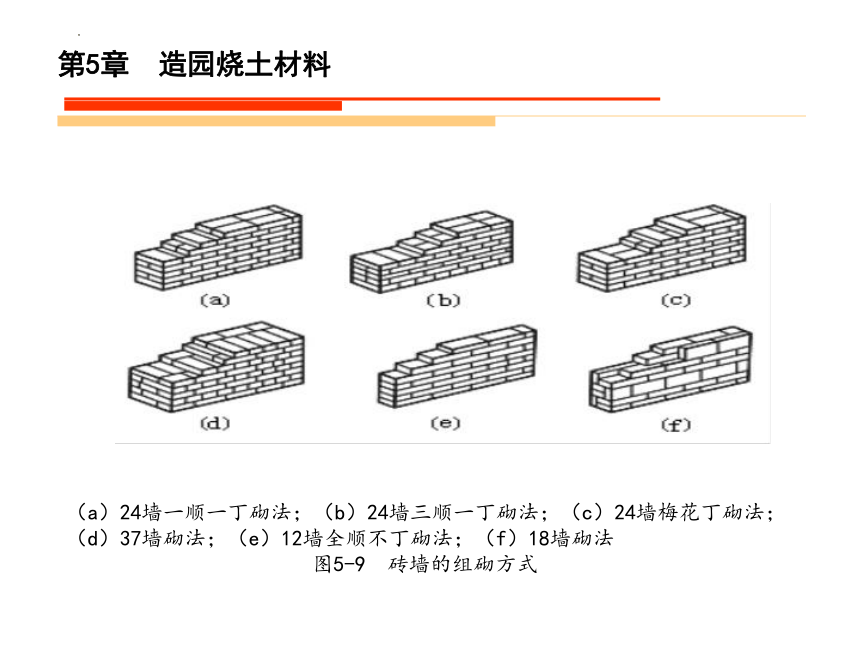

（a）24墙一顺一丁砌法；（b）24墙三顺一丁砌法；（c）24墙梅花丁砌法；
（d）37墙砌法；（e）12墙全顺不丁砌法；（f）18墙砌法
图5-9 砖墙的组砌方式
第5章 造园烧土材料
砖雕是清水墙最为搭配的装饰构件，主要应用在门楼、影壁（见图5-10）、墙壁（见图5-11）、楼栏、屋脊、牌坊等处。
图5-10 河南巩义康百万庄园凤凰图砖雕 图5-11 山西晋城皇城相府麒麟砖雕
第5章 造园烧土材料
2. 铺 地
图5-12 瘦西湖某庭院青砖地面 图5-13 砖块铺砌的广场
第5章 造园烧土材料
3. 其他方面
实际上，砖材几乎在园林工程的各个方面均有应用，如湖体的驳岸、临水的台阶、土体的护坡、假山的砌筑和填肚等，甚至于园桌、园凳、种植池（见图5-14）、排水沟（见图5-15）等也可由砖砌筑而成。
图5-14 砖砌地面与树池 图5-15 杭州柳浪闻莺公园砖砌排水沟
第5章 造园烧土材料
5.3 瓦
在我国历史上，瓦的出现比砖早，西周时期（前1046年—前771年）就有了独立的制陶业，烧制粘土瓦。西汉时期制瓦的工艺取得了明显进步，瓦的质量有了较大提高，因此历史上有“秦砖汉瓦”的称谓。
目前，制瓦的工艺和原料都有了极大的发展和变化，瓦的种类空前繁多。
本章只介绍粘土瓦。
粘土瓦是以粘土为原料，经成型、干燥，焙烧而制成。制瓦工艺与烧结普通砖基本相同，但制瓦对粘土的可塑性要求较高，杂质含量要更少，不含石灰等爆裂性物质，调制要均匀，焙烧温度较烧结普通砖稍高。
第5章 造园烧土材料
5.3.1 瓦的基本知识
5.3.1.1 瓦的分类
在造园中应用较多的粘土瓦有：小青瓦、平瓦、脊瓦和琉璃瓦（见图5-16）。
（a）小青瓦 （b）平瓦 （c）脊瓦 （d）琉璃瓦
图5-16 粘土瓦
第5章 造园烧土材料
小青瓦
又名蝴蝶瓦、阴阳瓦，
广泛用于传统园林建筑的屋顶（皇家园林除外），如亭子、水榭、园门等。
2. 平瓦
长方形平面带沟槽的片状瓦，用于覆盖屋面。
3. 脊瓦
覆盖屋脊的瓦。通常有人字形、马鞍形和圆弧形三种
平瓦的成型有湿压法、半干压法和挤出法三种，以湿压法为最普遍，可烧成红、青两色。
4. 琉璃瓦
第5章 造园烧土材料
1. 生产缺陷
生产粘土瓦的主要原料是粘土，这与国家保护耕地的国策相冲突，与社会可持续发展的理念相违背。
2. 使用缺陷
（1）粘土瓦作为围护结构用于屋面时，只能应用于较大坡度的屋面。若屋面坡度较小，则防雨防漏能力不强，容易漏雨，所以使用时常在屋架之上、瓦材之下设置防水垫层。
（2）小青瓦由于面积小，面积利用率较低，还不到50%。
（3）瓦多呈弧形，其抗压强度较低，若遭受撞击，容易破碎。
（4）粘土瓦材质脆、自重大、片小，施工效率低，且需要大量木材做支撑骨架，因此在现代建筑屋面材料中的比例逐渐下降。
第5章 造园烧土材料
5.3.1.4 瓦的联结方式
冷摊瓦屋面
2. 木望板瓦屋面
瓦通过挂瓦条或砂浆挂瓦层与屋架连成一体
(a) 冷摊瓦屋面 (b) 木望板瓦屋面
图5-17 瓦的铺贴方法
第5章 造园烧土材料
3. 钢筋混凝土板瓦屋面
(a) 木条挂瓦 (b) 砂浆贴瓦 (c) 砂浆贴面砖
图5-18 钢筋混凝土板瓦屋面构造
第5章 造园烧土材料
5.3.1.5 瓦的设计特性
1. 瓦的适用范围
（1）主要用于多层和低层建筑，坡屋顶的坡度一般在30°左右。如园林大部分的景观
（2）适用于防水等级为Ⅱ级（一至两道防水设防，并设防水垫层）、Ⅲ级（一道防水设防，并设防水垫层）、Ⅳ级（一道防水设防，不设防水垫层）的屋面防水。
（4）可以与石材搭配，作为大面积防滑烧毛面石材的收边材料，通过波浪状的形态展示艺术美感。
（3）用于园林硬质铺装，一般结合青砖、卵石来应用，常采用反映传统文化、历史典故等内容的图案。
第5章 造园烧土材料
2. 瓦材选用与技术要点
（1）寒冷地区应选用吸水率低的瓦材，且少用作铺装材料。
（2）烧结瓦屋面排水坡度的考虑因素有：屋架形式、屋面基层类别、防水构造形式、材料性能、当地气候条件以及工程造价等，一般应屋面坡度≥30%。
（3）应根据屋面坡度、建筑物高度及风荷载大小等，对瓦片采取相应的固定加强措施。
（4）屋面使用具有挂瓦功能的保温材料时，保温层下应设有防水垫层。
（5）配件瓦如果使用砂浆卧瓦，应附加其它固定措施。
